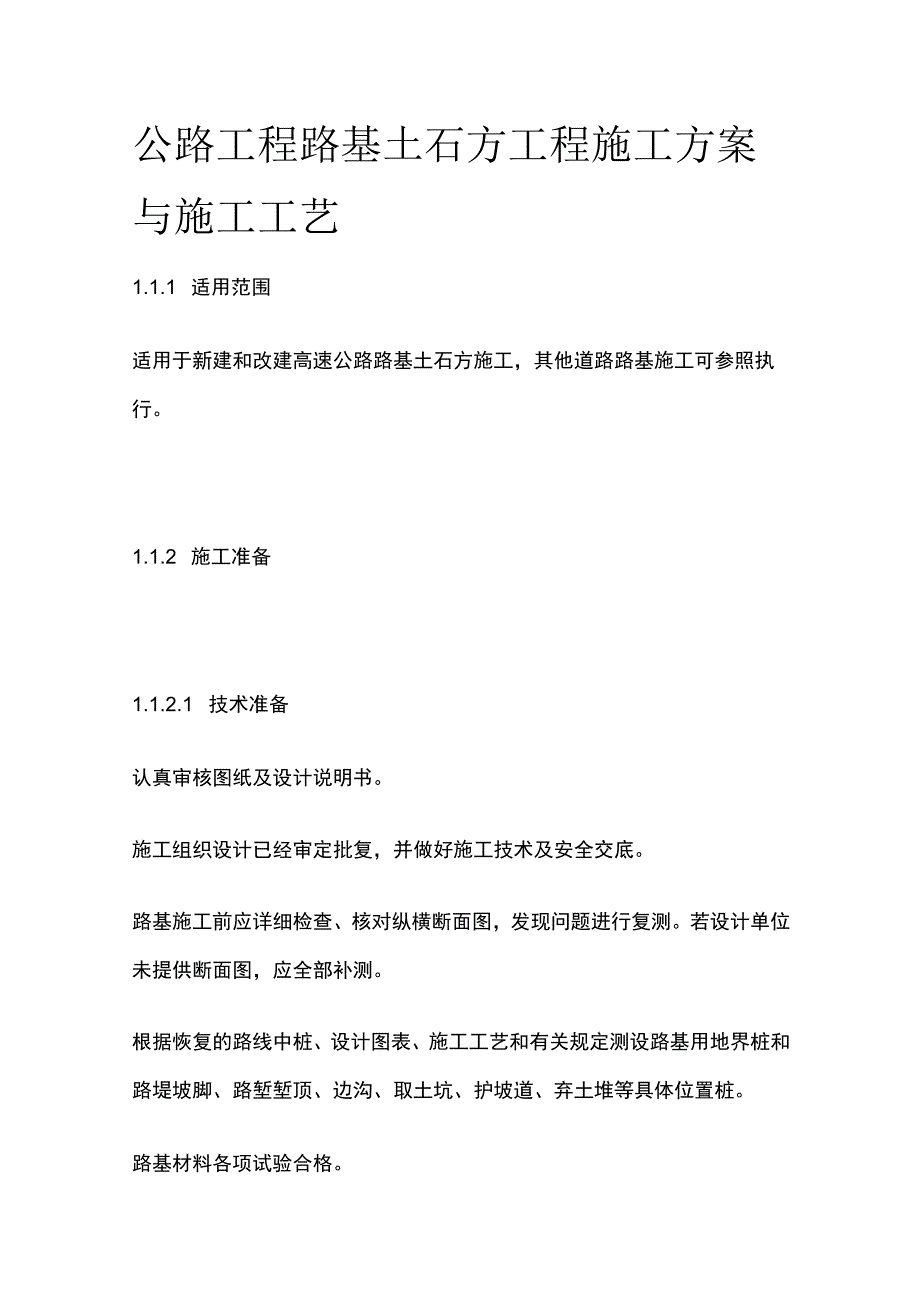

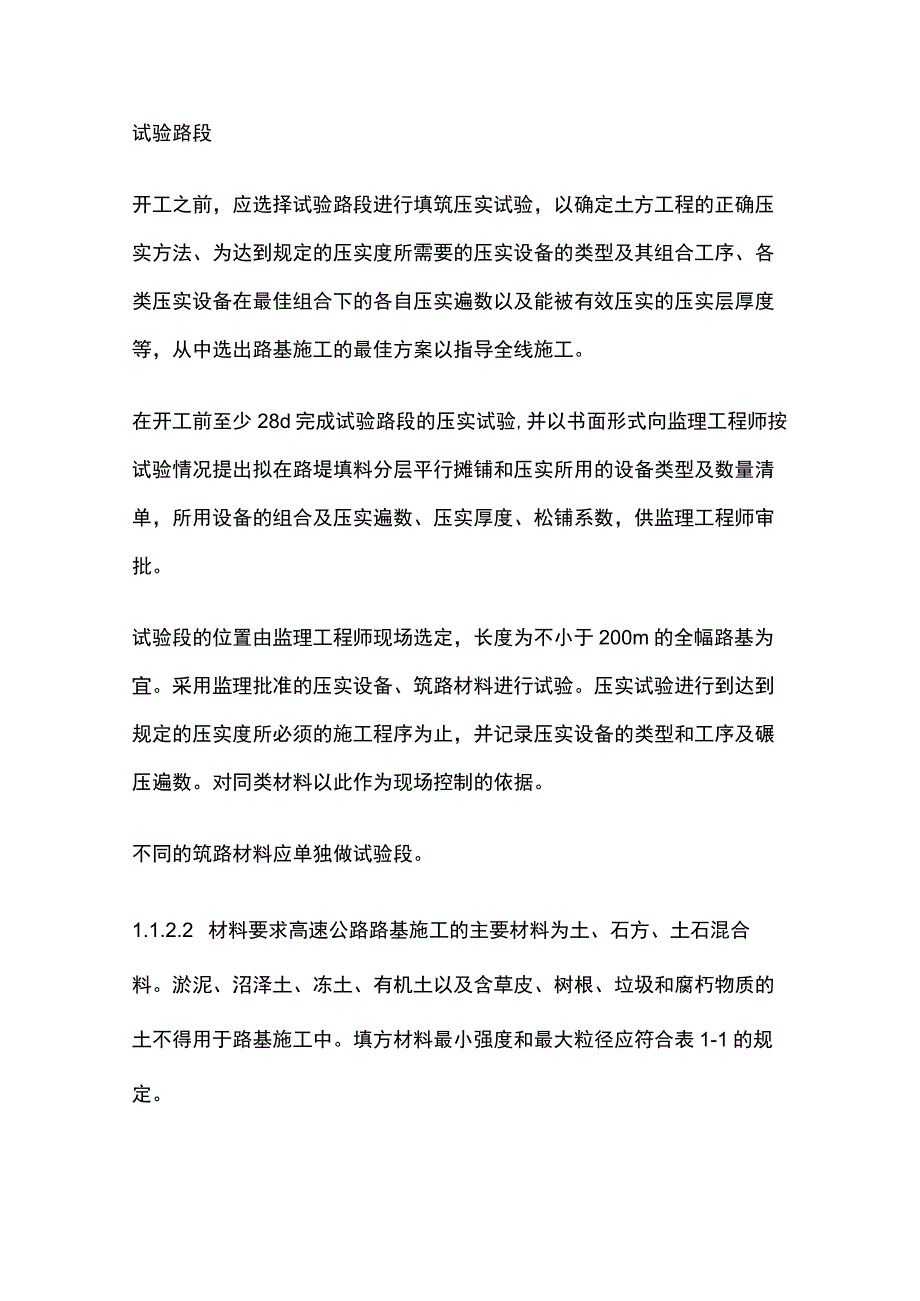

1、公路工程路基土石方工程施工方案与施工工艺1.1.1 适用范围适用于新建和改建高速公路路基土石方施工，其他道路路基施工可参照执行。1.1.2 施工准备1.1.2.1 技术准备认真审核图纸及设计说明书。施工组织设计已经审定批复，并做好施工技术及安全交底。路基施工前应详细检查、核对纵横断面图，发现问题进行复测。若设计单位未提供断面图，应全部补测。根据恢复的路线中桩、设计图表、施工工艺和有关规定测设路基用地界桩和路堤坡脚、路堑堑顶、边沟、取土坑、护坡道、弃土堆等具体位置桩。路基材料各项试验合格。试验路段开工之前，应选择试验路段进行填筑压实试验，以确定土方工程的正确压实方法、为达到规定的压实度所需要的压
2、实设备的类型及其组合工序、各类压实设备在最佳组合下的各自压实遍数以及能被有效压实的压实层厚度等，从中选出路基施工的最佳方案以指导全线施工。在开工前至少28d完成试验路段的压实试验,并以书面形式向监理工程师按试验情况提出拟在路堤填料分层平行摊铺和压实所用的设备类型及数量清单，所用设备的组合及压实遍数、压实厚度、松铺系数，供监理工程师审批。试验段的位置由监理工程师现场选定，长度为不小于200m的全幅路基为宜。采用监理批准的压实设备、筑路材料进行试验。压实试验进行到达到规定的压实度所必须的施工程序为止，并记录压实设备的类型和工序及碾压遍数。对同类材料以此作为现场控制的依据。不同的筑路材料应单独做试验

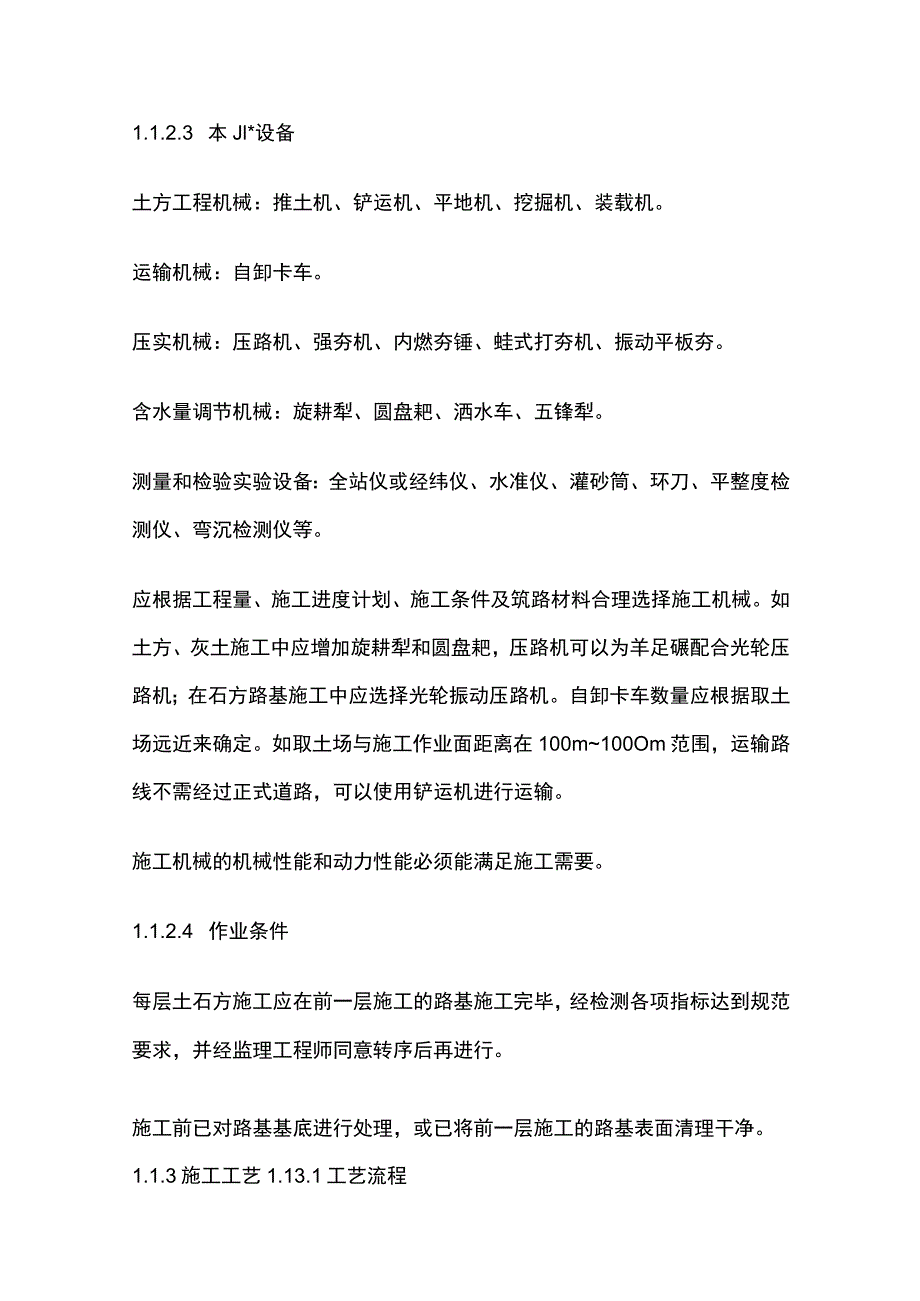

3、段。1.1.2.2 材料要求高速公路路基施工的主要材料为土、石方、土石混合料。淤泥、沼泽土、冻土、有机土以及含草皮、树根、垃圾和腐朽物质的土不得用于路基施工中。填方材料最小强度和最大粒径应符合表1-1的规定。1.1.2.3 本Jl*设备土方工程机械：推土机、铲运机、平地机、挖掘机、装载机。运输机械：自卸卡车。压实机械：压路机、强夯机、内燃夯锤、蛙式打夯机、振动平板夯。含水量调节机械：旋耕犁、圆盘耙、洒水车、五锋犁。测量和检验实验设备：全站仪或经纬仪、水准仪、灌砂筒、环刀、平整度检测仪、弯沉检测仪等。应根据工程量、施工进度计划、施工条件及筑路材料合理选择施工机械。如土方、灰土施工中应增加旋耕犁和
4、圆盘耙，压路机可以为羊足碾配合光轮压路机；在石方路基施工中应选择光轮振动压路机。自卸卡车数量应根据取土场远近来确定。如取土场与施工作业面距离在100m100Om范围，运输路线不需经过正式道路，可以使用铲运机进行运输。施工机械的机械性能和动力性能必须能满足施工需要。1.1.2.4 作业条件每层土石方施工应在前一层施工的路基施工完毕，经检测各项指标达到规范要求，并经监理工程师同意转序后再进行。施工前已对路基基底进行处理，或已将前一层施工的路基表面清理干净。1.1.3施工工艺1.13.1工艺流程1.填土路基施工准备一路基临时排水设施一路基基底处理与填前碾压一填料运输与卸土一推平与翻拌晾晒一碾压一压实
5、度检测石方路基：参照填石路基的相关内容。土石混合路基：同本条1款填土路基。挖方路基1.13.2操作工艺填土路基施工(1)施工准备D中心试验室按照设计文件及监理工程师的要求，对取自挖方、借土场、料场的填方材料及路基基底进行土工试验，试验内容主要有：液限、塑限、塑性指数、天然稠度或液性指数；颗粒大小分析试验；含水量试验；密度试验；相对密度试验;土的击实试验；土的强度试验（CBR值）；有机质含量试验及易溶盐含量试验。将试验结果提交监理工程师，批准后方可采用。2）施工测量在开工之前应做好施工测量工作，内容包括导线、中线及水准点的复测，水准点的增设，横断面的检查、补测与绘制等。原有导线点不能满足施工要求
6、时，应进行加密，保证在道路施工的全过程中，相邻导线点间能相互通视。对有碍施工的导线点，施工前可以采用交点法或其他的固定方法加以固定。导线和水准点的复测必须和相邻施工段进行闭合。计算每一桩号对应的路基宽度，放出路基边线。为了保证边坡的压实度，在每侧路基设计边线外加宽500mm作为填筑边线。中线桩随填方上传。在施工测量完成前不得进行施工。如果遇到不适用的材料，要予以挖除。在挖除之前，对不适用材料的范围先行测量，经监理工程师确认批准后方可施工，并在开挖完成后及回填之前重新测量。（2）路基临时排水设施路基排水按截、导、排的原则进行处理，并尽可能与设计排水系统相结合，勿使路基附近积水。施工时，先在征地线
7、边缘配置400mm高的土填，挡住外界地表水，并在土境内侧挖临时排水沟，路基与便道内的水导入排水沟，利用临时排水沟，将水排入路基外的现状沟渠。(3)路基基底处理与填前碾压场地清理在路基填筑前，将取土场和路基范围内的树木、垃圾、有机物残渣及原地面杂草等不适用材料清除，并排除地面积水。对妨碍视线、影响行车的树木、灌木丛等会同有关部门协商后在施工前进行砍伐、移植处理。路基范围内的树根要全部挖除，清除下来的垃圾、废料、树根及表土等不适用的材料堆放在监理工程师指定的地点。凡监理工程师指定要保留的状物与构造物，要妥善加以保护。对路基范围内的树根坑、障碍物及建筑物移去后的坑穴，用经设计与监理工程师批准的材料回
8、填至周围标高。回填分层压实，密实度不小于95%特殊地基处理：在场地清理掘除中经常碰到有局部地段地质情况和原来设计不同，出现局部地基承载力达不到设计要求，或者由于局部地段含水量过大造成地基软弹（翻浆，弹簧土地段等现象）。根据出现的这些情况一般常用的处理方法主要有：挖除换填、抛石挤淤a.在路基施工范围内遇到原地基土质为淤泥时，根据淤泥量的大小，一般采用挖除换填或抛石挤淤的方法处理。b当原地基的淤泥量较小时，可以直接挖除换填。将一定深度和范围内的淤泥挖除，换填符合规定要求的材料。换填时，应分层铺筑，逐层压实，使之达到规定的压实度。c.当原地基的淤泥范围、深度较大时，一般采用抛石挤淤处理。抛石挤淤应按
9、图纸或监理工程师的要求采用符合要求的片石，从路基中部向两侧对称地抛填，使泥沼或软土向两侧挤出。待抛石填出水面后，应用较小石块填塞整平，用重夯或重型振动压路机压实。直到最后两遍夯击或碾压石面下沉不超过20mm为达到要求。压实结束后在其上铺设500mm以上的碎石或砂砾作为反滤层。砂或砂砾换填a.在路基施工范围内遇到原地基部分位置土质湿度过大，且位于地下水最高水位以下时，宜采用排水性能好，被水浸泡仍能保持足够承载力的砂或砂砾换填。b根据设计和监理工程师的要求，在清理完的基底上分层铺筑符合要求的砂或砂砾，分层铺筑松铺厚度不得超过300mm,并逐层压实至规定的压实度。若换填位置达到路基边缘则应宽出路基边
10、角不少于50Omm,侧端用片石护砌。灰土换填a.在路基施工范围内遇到原地基部分位置含水量较大、但未受地下水影响时，宜在土中掺入生石灰拌和均匀后分层填筑压实。b施工时应按设计要求的石灰含量将灰土拌和均匀，控制含水量，如涂料水分过多或不足时应晾干或洒水润湿，以达到灰土最佳含水量。掌握分层松铺厚度，按采用的压实机具现场试验来确定，一般情况下松铺厚度不大于300mm,分层压实厚度不大于200mmoC,压实后的灰土应采取排水措施，3d内不得受水浸泡。灰土层铺筑完毕后，要防止日晒雨淋，及时铺筑上层。3）填前碾压场地清理与拆除完成后,进行填前碾压,使基底达到规定的压实度标准。填料运输与卸土D填料运输顺序应符
11、合以下规定:不同性质的土应分别填筑，不得混填，每种填料层累计厚度应在500mm以上。强度较小的土应填在下层，不受潮湿、冻融影响而改变体积的优良土应填在上层。透水性较小的土填筑于路基下层时，应做成4%的双向横坡；用于填筑上层时，除干旱地区外，不应覆盖在由透水性好的土所填筑的路堤边坡上。采用自卸车运土至作业面上，由专人指挥卸车，根据自卸车装土量及土的松铺厚度确定卸车间距。土堆应形成梅花形，这样可使推土机推平后松铺厚度大致相同。松铺厚度由试验段确定，最大厚度不应超300mmo路床顶面最后一层的压实厚度不应小于80mmo推平与翻拌晾晒用推土机将土大致推平，松铺厚度经检测合格后，进行含水量检测。若含水量
12、过大，采用五锌犁、圆盘耙进行翻拌晾晒。填料含水量不足时，采用洒水车洒水再用拌合设备拌和均匀。当土的含水量达到最佳含水量的2%范围内时由推土机进行初平,然后用平地机刮平。(6)碾压碾压前应再次检测松铺厚度、平整度和含水量。首先用压路机静压一遍，再用平地机刮一遍，然后根据试验段得到的压实工序和碾压遍数用压路机进行碾压，直至达到密实度要求。压路机的振动频率应控制在30Hz45Hz的范围，过大的振动频率也会降低压实效果。压路机的振幅应控制在0.7mm1.8mm,在达到试验段的碾压遍数后，应检查压实度效果。碾压时第一遍应不振动静压，然后先慢后快，由弱振至强振。压路机最大行驶速度不宜超过4km/ho碾压时
13、直线段先压两边再压中间，小半径曲线段由内侧向外侧，纵向进退式进行。碾压时轮机重叠0.3m,横向接头时振动压路机重叠0.4m0.5m0应达到无漏压、无死角，确保碾压均匀。振动压路机碾压后的表层I：匕较疏松，为了消除这种缺陷，振动碾压完成后应慢速静压一遍。填方宽度应大于路基设计宽度两侧各500mm以上,压实宽度应大于设计宽度。若填方分几个作业段施工，先填的作业段应按1：1的坡度分层留台阶。若同时施工，应分层相互交叠衔接，搭接长度应大2mo7）碾压完成后进行密实度检测，若合格，进行下一道工序；若不合格，重复碾压工序。2 .石方路基施工参照填石路基施工。3 .土、石混合路基施工土、石混合路基施工工序与
14、填土路基基本相同，但应注意以下几个问题：天然土石混合材料中，所含石料强度大于20MPa时，石料的最大粒径不得超过压实层的2/3,超过的应清除掉；当所含石料为软质岩时（强度小于15MPa）,石料最大粒径不得超过压实层厚，超过的应打碎。土石路堤应分层填筑、分层压实，每层铺填厚度应根据压实机械类型和规格通过试验段确定，不宜超过400mmo压实后渗水性差异较大的土石混合填料应分层或分段填筑，不宜纵向分辐填筑，如确需纵向分辐填筑，应将渗水性好的材料填筑路堤两侧。土石混合填料中，石料含量超过70%时，应先铺填大块石料，且大面向下，放置平稳，再铺小块石料、石渣或石屑嵌缝找平，然后碾压。当石料含量小于70%时
