《冬季施工实用方案.docx》由会员分享，可在线阅读，更多相关《冬季施工实用方案.docx（7页珍藏版）》请在第壹文秘上搜索。

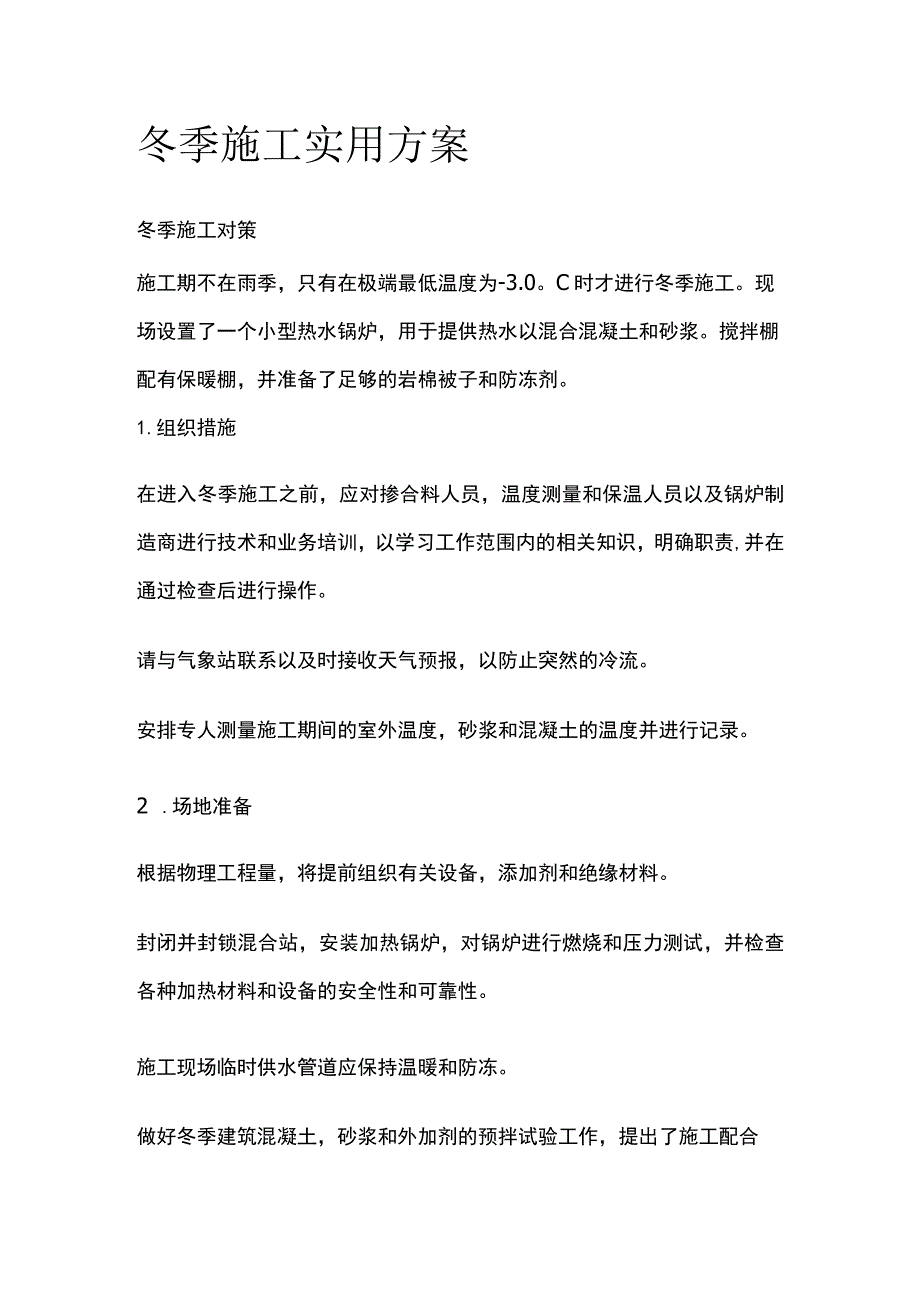

1、冬季施工实用方案冬季施工对策施工期不在雨季，只有在极端最低温度为-3.0。C时才进行冬季施工。现场设置了一个小型热水锅炉，用于提供热水以混合混凝土和砂浆。搅拌棚配有保暖棚，并准备了足够的岩棉被子和防冻剂。1.组织措施在进入冬季施工之前，应对掺合料人员，温度测量和保温人员以及锅炉制造商进行技术和业务培训，以学习工作范围内的相关知识，明确职责,并在通过检查后进行操作。请与气象站联系以及时接收天气预报，以防止突然的冷流。安排专人测量施工期间的室外温度，砂浆和混凝土的温度并进行记录。2 .场地准备根据物理工程量，将提前组织有关设备，添加剂和绝缘材料。封闭并封锁混合站，安装加热锅炉，对锅炉进行燃烧和压力

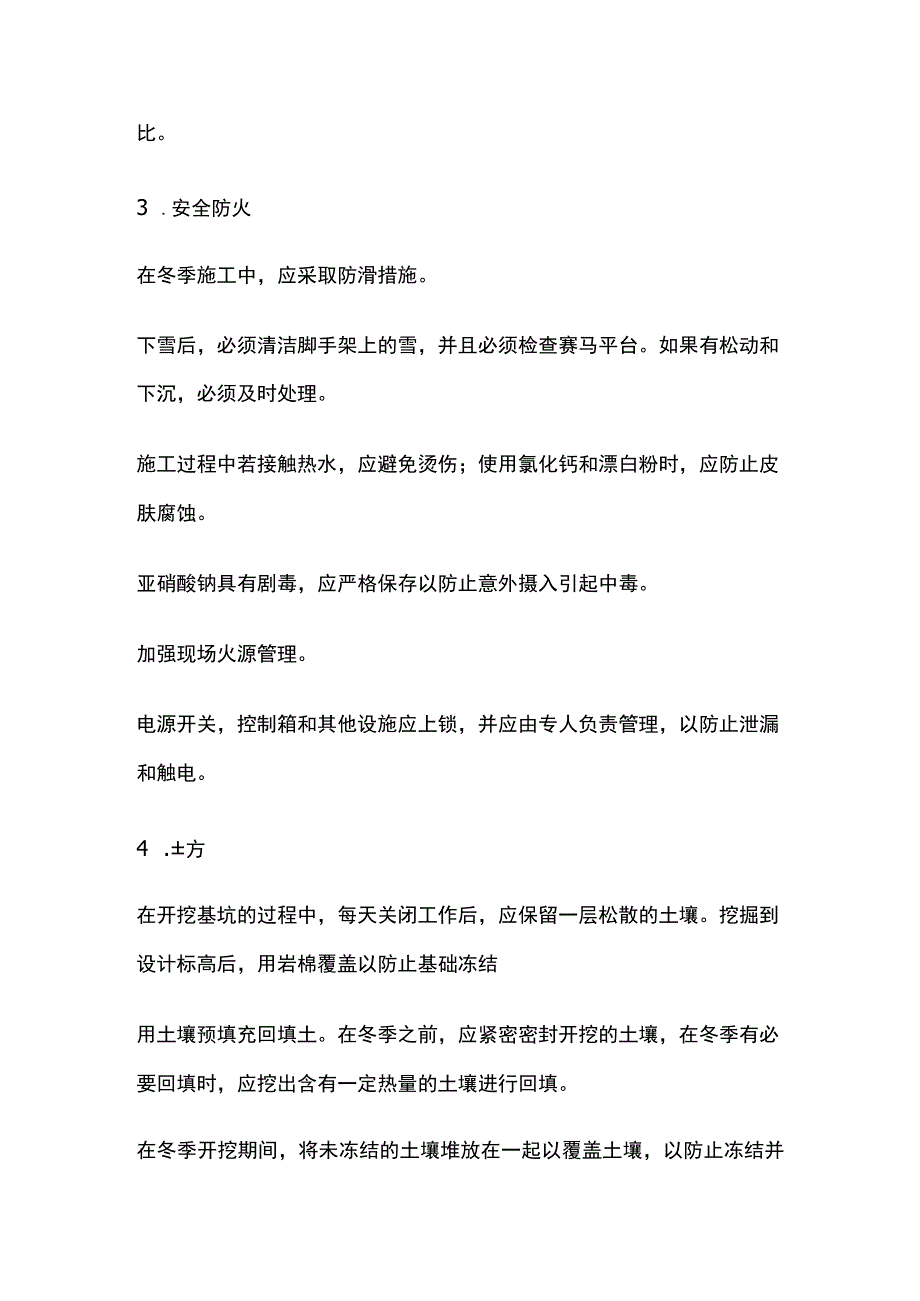

2、测试，并检查各种加热材料和设备的安全性和可靠性。施工现场临时供水管道应保持温暖和防冻。做好冬季建筑混凝土，砂浆和外加剂的预拌试验工作，提出了施工配合比。3 .安全防火在冬季施工中，应采取防滑措施。下雪后，必须清洁脚手架上的雪，并且必须检查赛马平台。如果有松动和下沉，必须及时处理。施工过程中若接触热水，应避免烫伤；使用氯化钙和漂白粉时，应防止皮肤腐蚀。亚硝酸钠具有剧毒，应严格保存以防止意外摄入引起中毒。加强现场火源管理。电源开关，控制箱和其他设施应上锁，并应由专人负责管理，以防止泄漏和触电。4 .方在开挖基坑的过程中，每天关闭工作后，应保留一层松散的土壤。挖掘到设计标高后，用岩棉覆盖以防止基础冻

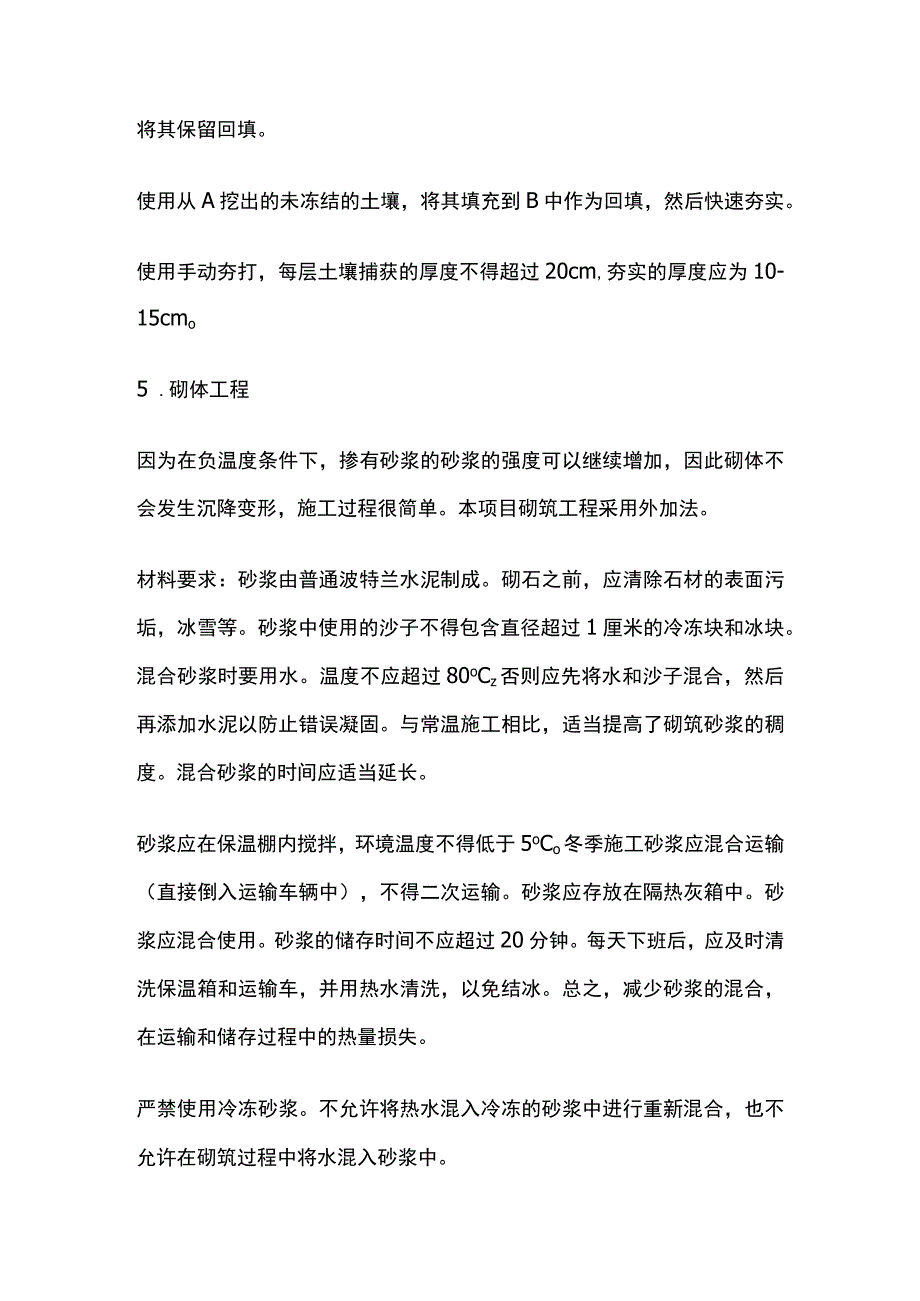

3、结用土壤预填充回填土。在冬季之前，应紧密密封开挖的土壤，在冬季有必要回填时，应挖出含有一定热量的土壤进行回填。在冬季开挖期间，将未冻结的土壤堆放在一起以覆盖土壤，以防止冻结并将其保留回填。使用从A挖出的未冻结的土壤，将其填充到B中作为回填，然后快速夯实。使用手动夯打，每层土壤捕获的厚度不得超过20cm,夯实的厚度应为10-15cmo5 .砌体工程因为在负温度条件下，掺有砂浆的砂浆的强度可以继续增加，因此砌体不会发生沉降变形，施工过程很简单。本项目砌筑工程采用外加法。材料要求：砂浆由普通波特兰水泥制成。砌石之前，应清除石材的表面污垢，冰雪等。砂浆中使用的沙子不得包含直径超过1厘米的冷冻块和冰块。
4、混合砂浆时要用水。温度不应超过80oCz否则应先将水和沙子混合，然后再添加水泥以防止错误凝固。与常温施工相比，适当提高了砌筑砂浆的稠度。混合砂浆的时间应适当延长。砂浆应在保温棚内搅拌，环境温度不得低于5oCo冬季施工砂浆应混合运输（直接倒入运输车辆中），不得二次运输。砂浆应存放在隔热灰箱中。砂浆应混合使用。砂浆的储存时间不应超过20分钟。每天下班后，应及时清洗保温箱和运输车，并用热水清洗，以免结冰。总之，减少砂浆的混合，在运输和储存过程中的热量损失。严禁使用冷冻砂浆。不允许将热水混入冷冻的砂浆中进行重新混合，也不允许在砌筑过程中将水混入砂浆中。每天结束工作之前，在垂直灰浆接缝处注满砂浆，同时不
5、要挡住灰浆，同时用诸如草帘之类的绝缘材料覆盖砌体的上表面。第二天上班时，应首先清除砖石表面的霜和雪，然后继续进行建造。如果挡土墙是砖石结构，则在砌筑过程中随时可以根据设计要求填充墙后面的间隙。砌体工程应加强质量控制。对于留在施工现场的砂浆试块，除常温要求外，应在与砌体相同的条件下添加两组或多组固化试块，以测试各个年龄层的强度和砂浆的强度转移至室温28天。附加方法的构造：将砂浆的混合水预热，在混合之前将砂子保持在正温度下，以使砂浆在搅拌和运输后的砌筑过程中具有高于5的正温度。砌体表面的石灰砂，冰和雪必须清除。6 .混凝土工程在冬季施工期间，应与广安气象台保持密切联系，及时了解天气预报,寒潮和强风
6、预警，以便及时采取防护措施。在混凝土温度降至0。C之前，其抗压强度不得低于抗冻性的临界强度。普通硅酸盐水泥混凝土的抗冻极限强度为设计混凝土强度标准值的30%o为了减少冷冻损害，添加了减水剂，并且优选高效的减水剂以控制坍落度并将混合物中的水消耗减少到最小。由于该项目位于水位波动区域，钢筋混凝土项目不得与氯化物盐混合。待混凝土冷却至5后即可去除模板和隔热层。当混凝土和外部之间的温度差大于20。C时，应暂时覆盖脱模后的混凝土表面，以使其缓慢冷却。混凝土原料的加热应优先使用热水，当热水仍不能满足要求时，将骨料加热。水的最高加热温度为80oCz骨料的最高加热温度为60oCo水泥储存在温室中，不得直接加热
7、。当将混凝土与外加剂混合时，如果外加剂为粉末，则直接将其洒在水泥上，并按要求的量同时加入。如果混合物是液体，则在使用时首先将其配置为具有指定浓度的溶液，然后根据使用要求将其配置为具有指定浓度的溶液的建筑溶液。每种溶液都应放在有明显标志的容器中，不要混淆。每个班次使用的混合溶液应准备一次。严格控制混凝土的水灰比，应从拌和水中扣除骨料带来的水分和掺合料溶液中的水分。当将混凝土与外加剂混合时，应适当延长混合时间，约为常温混凝土的混合时间的L5至2倍。混凝土混合物的出口温度不应低于IOoC,模具入口温度不应低于5oCo在浇筑混凝土之前，应清除模板和钢筋上的冰，雪和灰尘。运输混凝土的车辆应绝缘。混凝土应
8、在20-30分钟内及时浇筑。浇筑的混凝土应及时盖好并保温。对于分层浇筑的整体结构，浇筑层的混凝土温度在被混凝土上层覆盖之前，不得低于规定温度或低于2oCo该项目的混凝土在冬季通过储热进行固化。浇筑混凝土后，应先用塑料膜覆盖裸露的混凝土表面，然后再安装易于触及的两层草帘。浇筑混凝土后，应建立严格的温度测量系统。如果混凝土的温度下降太快或受到冷电流的侵蚀，请立即添加绝缘或人工加热措施。为了便于脱模,在混凝土强度达到IN/mm2后，可以将侧面模板与混凝土轻轻分开，然后关闭以继续固化直至脱模。涵洞钢筋混凝土工程完成后，应及时回填以防冻结。回填过程中，冷冻块的粒径不得大于4厘米。7号冈筋项目在负温度条件
9、下，钢筋的机械性能会发生变化，并且容易发生冷脆性。对于负温度下承受静载荷的钢筋混凝土结构，主要的承力钢筋应选自符合国家标准的I,11,HI和IV级钢筋。在施工过程中，应加强管理和检查，并注意防止钢筋在运输和加工过程中产生冲击和划痕等缺陷。钢筋负温度焊接冬季在负温度条件下焊接钢筋，并尝试在室内进行。对于焊接后未冷却的接头，严禁接触冰雪。闪光对接焊采用闪光预热-闪光焊工艺，伸长率提高10%-20%,加热范围扩大，热量储备增加，冷却速度降低，接头性能提高；变压器级数减少1到2,确保闪烁顺利进行；在闪蒸过程开始之前，可以先触摸几次钢筋，以提高钢筋的温度，以利于进行闪蒸过程；燃烧过程中的速度减慢；适当增
10、加预热时的接触压力，适当延长预热间隙时间。在负温度弧的钢筋焊接，合理的焊接参数应该适当地选择。在焊接过程中，必须防止诸如过热，灼伤，咬肉和破裂等缺陷，并且应防止接头处的偏心状态出现在结构上。为了防止在进行圆弧焊或搭接焊时接头的受热区域的温度梯度突然升高，焊缝的第一层应从中间开始电弧，然后将电弧移至两者之间。结束。电弧在中间向上移动，然后从下端向中间移动,这样接头末端的钢筋就可以达到一定的预热效果。焊接每层焊缝时,应采用分层温度控制焊接，并将层间温度控制在150至350。之间，以减慢冷却速度。在坡口焊接过程中，焊缝的根部，坡口的端面，钢筋和钢衬板应充分融合，并且在焊接过程中应经常清除渣渣。为了防止接头过热，依次焊接几个接头以增强焊缝宽度。它应超过V形槽的边缘2到3mm,并平滑过渡到钢筋表面。在11级钢筋弧焊缝上进行多层焊接时，采用回火焊道法，即最终回火焊道的长度比上一个焊道的两端短46mm。消除或减少前焊缝和过热区的脆性和坚硬结构改善了接头的性能。
