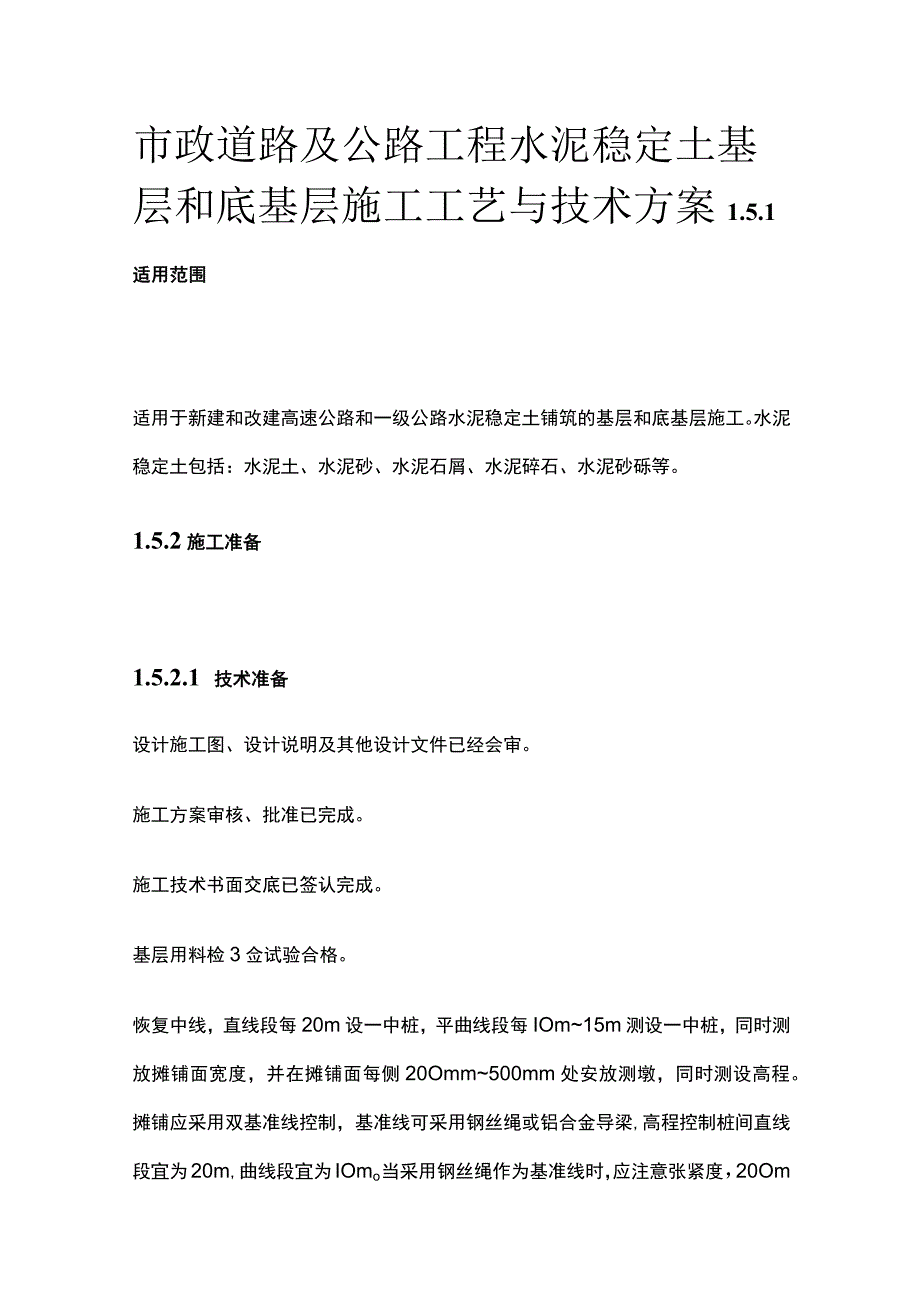

1、市政道路及公路工程水泥稳定土基层和底基层施工工艺与技术方案1.5.1适用范围适用于新建和改建高速公路和一级公路水泥稳定土铺筑的基层和底基层施工。水泥稳定土包括：水泥土、水泥砂、水泥石屑、水泥碎石、水泥砂砾等。1.5.2施工准备1.5.2.1 技术准备设计施工图、设计说明及其他设计文件已经会审。施工方案审核、批准已完成。施工技术书面交底已签认完成。基层用料检3佥试验合格。恢复中线，直线段每20m设一中桩，平曲线段每IOm15m测设一中桩，同时测放摊铺面宽度，并在摊铺面每侧20Omm500mm处安放测墩，同时测设高程。摊铺应采用双基准线控制，基准线可采用钢丝绳或铝合金导梁,高程控制桩间直线段宜为2

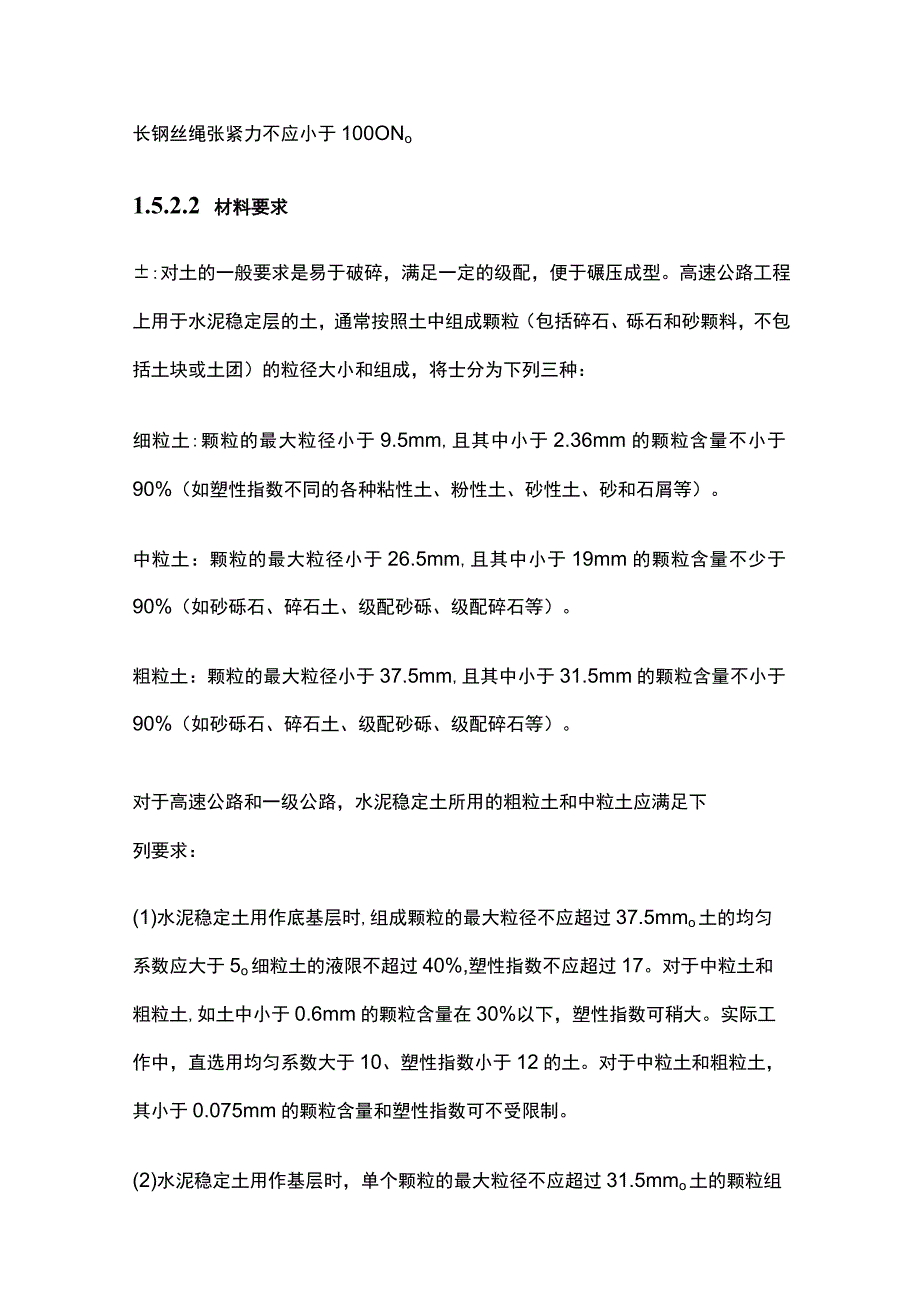

2、0m,曲线段宜为IOmo当采用钢丝绳作为基准线时，应注意张紧度，20Om长钢丝绳张紧力不应小于100ONo1.5.2.2 材料要求:对土的一般要求是易于破碎，满足一定的级配，便于碾压成型。高速公路工程上用于水泥稳定层的土，通常按照土中组成颗粒（包括碎石、砾石和砂颗料，不包括土块或土团）的粒径大小和组成，将士分为下列三种：细粒土:颗粒的最大粒径小于9.5mm,且其中小于2.36mm的颗粒含量不小于90%（如塑性指数不同的各种粘性土、粉性土、砂性土、砂和石屑等）。中粒土：颗粒的最大粒径小于26.5mm,且其中小于19mm的颗粒含量不少于90%（如砂砾石、碎石土、级配砂砾、级配碎石等）。粗粒土：颗粒
3、的最大粒径小于37.5mm,且其中小于31.5mm的颗粒含量不小于90%（如砂砾石、碎石土、级配砂砾、级配碎石等）。对于高速公路和一级公路，水泥稳定土所用的粗粒土和中粒土应满足下列要求：(1)水泥稳定土用作底基层时,组成颗粒的最大粒径不应超过37.5mmo土的均匀系数应大于5o细粒土的液限不超过40%,塑性指数不应超过17。对于中粒土和粗粒土,如土中小于0.6mm的颗粒含量在30%以下，塑性指数可稍大。实际工作中，直选用均匀系数大于10、塑性指数小于12的土。对于中粒土和粗粒土，其小于0.075mm的颗粒含量和塑性指数可不受限制。(2)水泥稳定土用作基层时，单个颗粒的最大粒径不应超过31.5m

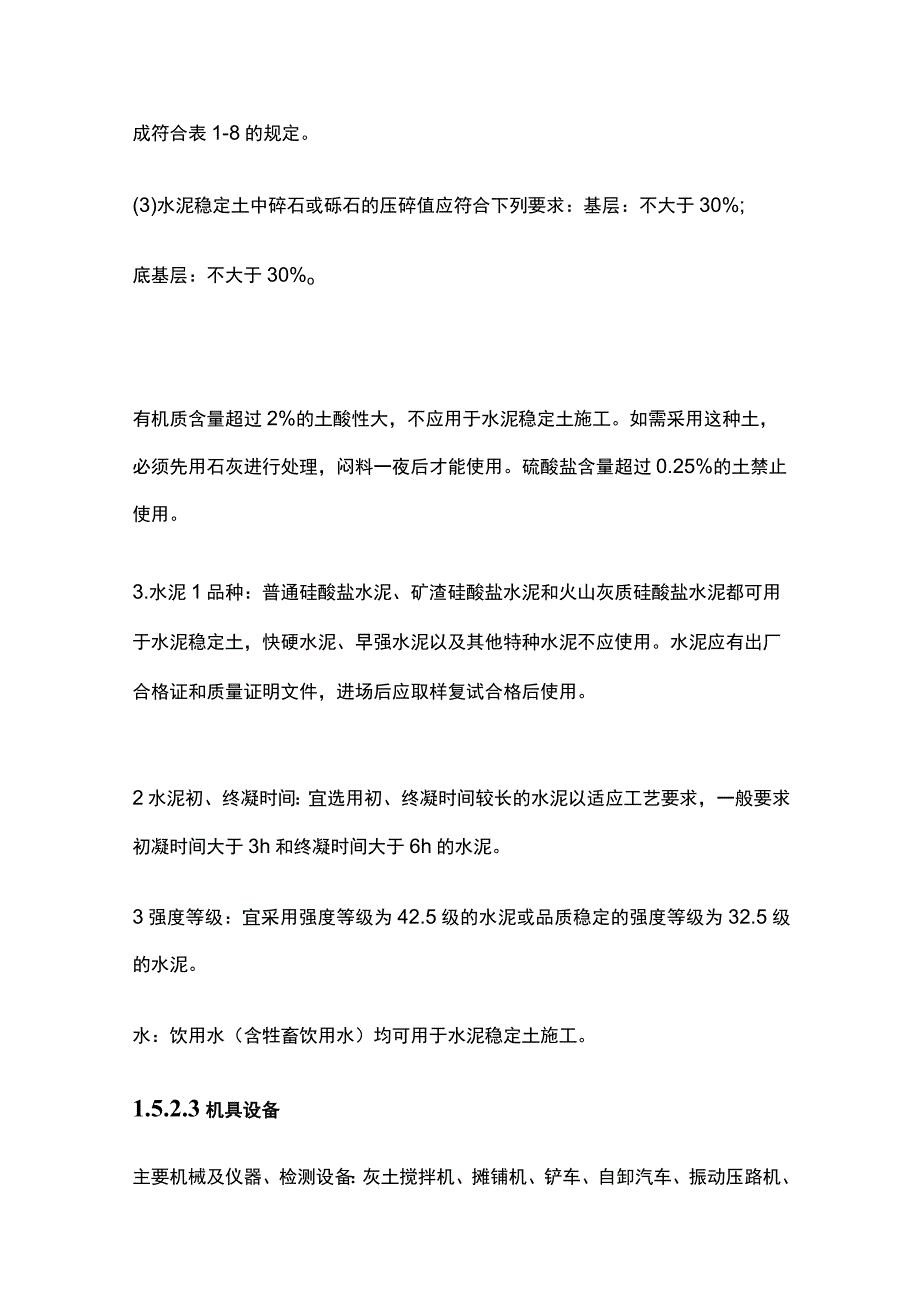

4、mo土的颗粒组成符合表1-8的规定。(3)水泥稳定土中碎石或砾石的压碎值应符合下列要求：基层：不大于30%;底基层：不大于30%o有机质含量超过2%的土酸性大，不应用于水泥稳定土施工。如需采用这种土，必须先用石灰进行处理，闷料一夜后才能使用。硫酸盐含量超过0.25%的土禁止使用。3.水泥1品种：普通硅酸盐水泥、矿渣硅酸盐水泥和火山灰质硅酸盐水泥都可用于水泥稳定土，快硬水泥、早强水泥以及其他特种水泥不应使用。水泥应有出厂合格证和质量证明文件，进场后应取样复试合格后使用。2水泥初、终凝时间：宜选用初、终凝时间较长的水泥以适应工艺要求，一般要求初凝时间大于3h和终凝时间大于6h的水泥。3强度等级：宜
5、采用强度等级为42.5级的水泥或品质稳定的强度等级为32.5级的水泥。水：饮用水（含牲畜饮用水）均可用于水泥稳定土施工。1.5.2.3机具设备主要机械及仪器、检测设备：灰土搅拌机、摊铺机、铲车、自卸汽车、振动压路机、胶轮压路机、水车、全站仪、经纬仪、水准仪、钻芯机、弯沉仪、3m靠尺。一般机具：测墩、3mm或5mm直径钢丝绳、倒链、钢钎、铝合金导梁、试验设备等。L524作业条件水泥稳定土的下承层已施工完毕并交验。表面应平整、坚实，各项检测必须符合有关规定。检测项目包括压实度、弯沉、平整度、纵断高程、中线偏差、宽度、横坡度、边坡等。路肩处理：在路堑式断面的路段,两侧路肩上每隔5mIOm距离交错开挖
6、泄水沟；在路堤断面的路段，当路肩用料与稳定层用料不同时,应采取培路肩措施，先将两侧路肩土培好。路肩料层的压实厚度应与稳定土层的压实厚度相同。在路肩和边坡上，每隔5mIOm距离交错开挖泄水沟。1.5.3施工工艺1.53.1工艺流程混合料配合比设计一原材料试验一室内混合料配合比试验一调试拌合机一混合料拌和一运混合料一摊铺一碾压一接缝一养生1.5.3.2操作工艺1 .混合料配合比设计水泥稳定土的混合料组成设计的6d保湿养生及Id浸水抗压强度应满足：高速公路基层35MPa;高速公路底基层1.52.5MPa,具体强度依设计要求。通过试验选取最适宜于稳定的土，确定水泥剂量、最佳含水量和掺合料的比例。2 .
7、原材料试验土和集料：颗粒分析、液限和塑性指数、相对密度、重型击实试验、碎石或砾石的压碎值试验、有机质含量（必要时做）、硫酸盐含量（必要时做）。改善级配的调整试验：对级配不良的碎石、碎石土、砂砾、砂砾土、砂等掺加某种土或集料改善其级配的调整试验。水泥的强度等级、安定性、标准稠度用水量及初终凝时间试验结果应满足水泥稳定土对原材料的品质要求。3 .室内混合料配合比试验制备同一种土样、不同水泥剂量的水泥稳定土混合料，以水泥重量占全部集料和土的干重的百分比表ZFo1）做基层用：稳定中粒土和粗粒土：一般为3%、4%、5%、6%、7%;强度要求较高时为4%、5%、6%、7%、8%；稳定塑性指数小于12的细粒
8、土：5%、7%、8%、9%、11%;稳定其他细粒土:8%、10%、12%、14%、16%o2）做底基层用：稳定中粒土和塑性土：3%、4%、5%、6%、7%;稳定塑性指数小于12的细粒土：4%、5%、6%、7%;稳定其他细粒:6%s8%、10%、12%o在能估计合适剂量的情况下，可以将五个不同剂量缩减到三或四个。通过击实试验确定各种混合料的最佳含水量和最大干密度，至少应做三个不同水泥剂量混合料的击实试验,即最小剂量、中间剂量和最大剂量。其他两个剂量混合料的最佳含水量和最大干密度可用内插法确定。按工地预定达到的压实度，分别计算不同水泥剂量的无侧限抗压强度试件应有的干密度。试件干密度二击实试验所得最
9、大干密度X现场要求压实度。按最佳含水量和计算所得的干密度制备强度试验的试件。试件的最少试验数量应符合表1-9的规定。如试验结果的偏差系数大于表中规定的值，则应重做试验，并找出原因，加以解决。如不能降低偏差系数，则应增加试验数量。无侧限抗压强度试验:试件在规定的养生温度下保湿养生6d、浸水Id后，进行无侧限抗压强度试验。规定的养生温度为：冰冻地区202。(：；非冰冻地区252oCo计算强度试验结果的平均值和偏差系数Cvo根据强度标准选定合适的水泥剂量。该水泥剂量试件室内试验结果的平均抗压强度应符合下式要求：RRd(I-ZaCv)(1-1)式中：Rd设计抗压强度；Cv试验结果的偏差系数（以小数计）
10、；Za标准正态分布表中随保证率（或置信度a）而变的系数，高速公路、一级公路应取保证率95%,此时Za=1.645o工地实际水泥剂量应略高于试验剂量。工地实际采用的水泥剂量应比室内试验确定的剂量多0.5%-1.0%o采用集中厂拌法施工时，可只增加0.5%o为保证拌和的均匀性应取最小剂量。当混合料组成设计所确定的水泥剂量小于最小剂量（表I-IO）要求时，应取最小剂量。延迟时间对混合料强度和所达到的干密度的影响：从加水拌和到碾压终了的延迟时间对混合料强度和所达到的干密度有明显的影响。在进行混合料配合比设计时，混合料拌和后每隔2h取样进行重型击实试验，并制作无侧限抗压强度试件。即拌和后相隔Oh、2h、
11、4h、6h、8h分别做击实试验确定最大干密度和制作无侧限抗压强度试件，确定现场最迟碾压时间。调试拌合机在正式拌制混合料之前，必须先调试所用的设备，通过筛分检查混合料的颗粒组成，并测定混合料含水量，使混合料颗粒组成及含水量达到规定的要求。若原集料的颗粒组成发生变化时，应重新调试设备。混合料拌和配料应准确，拌和应均匀，应根据集料和混合料含水量的大小，及时调整加水量。拌和前反复调试好机械，以使拌合机运转正常，拌和均匀。各成分拌和按比例掺配，并以重量比加水，拌和时加水时间及加水量应进行记录。随时抽查混合料的级配及集料的级配。拌和时混合料的含水量宜大于最佳含水量1%2%,并根据天气状况及运输距离的远近调
12、整含水量，使混合料运到现场摊铺后碾压时的含水量大于最佳含水量,以补偿后续工序的水分损失；施工现场实际采用的水泥剂量比室内试验所确定的剂量适当增加，一般不少于05%,最多不超过1%。在拌和过程中随时采用EDTA曲线法抽测水泥剂量，拌和完成的混合料应无灰团、色泽均匀，无离析现象。运混合料拌和好的混合料要尽快运到现场进行摊铺，从第一次在拌合机内加水拌和到现场压实成型的时间不得超过延迟时间。当运距较远时，车上的混合料应加以覆盖以防运输过程中水分蒸发，保持一定的装载高度以防离析。运输混合料的自卸车，应避免在未达到养生强度的铺筑层表面上通过，以减少车辙对已碾压成型的稳定层造成损坏。.摊铺确定松铺系数：根据
13、不同的机械和材料，正式施工前应铺筑试验路段,确定松铺系数。通过试验路段检验所采用的施工设备能否满足上料、拌和、摊铺和压实的施工工艺、施工组织,以及一次碾压长度的适应性等。试验路段拟采用不同的压实厚度，测定其干密度、含水量及使混合料达到合格压实度时的压实系数、压实遍数、压实程序的施工工艺。如下承层是稳定细料土，应先将下承层顶面拉毛，再摊铺混合料。当水泥稳定土需分两层施工时，在铺筑上层前，应当在下层表面先撒薄层水泥或水泥净浆。在铺筑上层稳定土之前应根据下承层湿润情况洒水，始终保持下承层表面湿润。应采用沥青混凝土摊铺机或稳定土专用摊铺机摊铺混合料，在摊铺机后面设专人消除粗细集料离析现象，特别应该铲除
14、局部粗集料窝，并用新拌混合料填补。拌合机与摊铺机的生产能力应互相匹配。摊铺机宜连续作业，拌合机的总产量宜大于400th。如拌合机生产能力较小摊铺机摊铺混合料时,应采用最低速度摊铺，减少摊铺机停机待料的情况。根据路幅宽度确定摊铺机组合个数，在两个以上的摊铺机进行摊铺作业时，应保持摊铺机前后相距5mIOm,并对摊铺混合料同时进行碾压。碾压摊铺后,当混合料的含水量略高于最佳含水量时,应立即展开压实工作。碾压分初压、复压、终压。初压时，采用轻型压路机配合轮胎式振动压路机，对结构层在全宽内进行碾压，先静压一遍。复压时，采用重型压路机加振碾压,在碾压过程中测定压实度,直到达到规定的压实度为止。终压时，采用
15、轻型压路机，静压一遍。碾压完一般需68遍。直线段由两侧向中心碾压，曲线段由内侧向外侧碾压，每道碾压应与上道碾压相重叠300mm,使每层整个厚度和宽度完全均匀压实。压路机的碾压速度，头两遍以采用1.51.7km/h为宜，以后宜采用2.02.5km/ho压实后表面应平整，无轮迹或隆起、裂纹搓板及起皮松散等现象。水泥稳定层宜在水泥初凝前并应在试验确定的延迟时间内完成碾压，并达到要求的压实度。碾压过程中，水泥稳定层表面应始终保持湿润。碾压过程中，如有弹簧、松散、起皮等现象，应及时翻开重新拌和（加适量的水泥）或用其他方法处理，使其达到质量要求。分层施工时，分层厚度的确定与碾压机具有关。用20t以上轮胎式
16、振动压路机碾压时，每层的压实厚度不应超过200mmo压实厚度超过200mm时，应分层铺筑，每层的最小压实厚度为100mm。分层摊铺时，下层宜稍厚。应严格控制水泥稳定层压实厚度和高程，其路拱横坡应与路面面层一致,水泥稳定层施工时严禁用薄层贴补法进行找平。横向接缝要求1）摊铺机摊铺混合料时，不宜中断。如因故中断时间超过2h,应设置横向接缝。2）设置横向接缝时，摊铺机应驶离混合料末端。人工将末端含水量、高程、厚度、平整度合适的混合料修整整齐，紧靠混合料放两根方木,方木的高度应与混合料的压实厚度相同。方木的另一侧用砂砾或碎石回填约3m长，其高度应稍许高出方木高度。将混合料碾压密实。在重新开始摊铺混合料之前，将砂砾或碎
