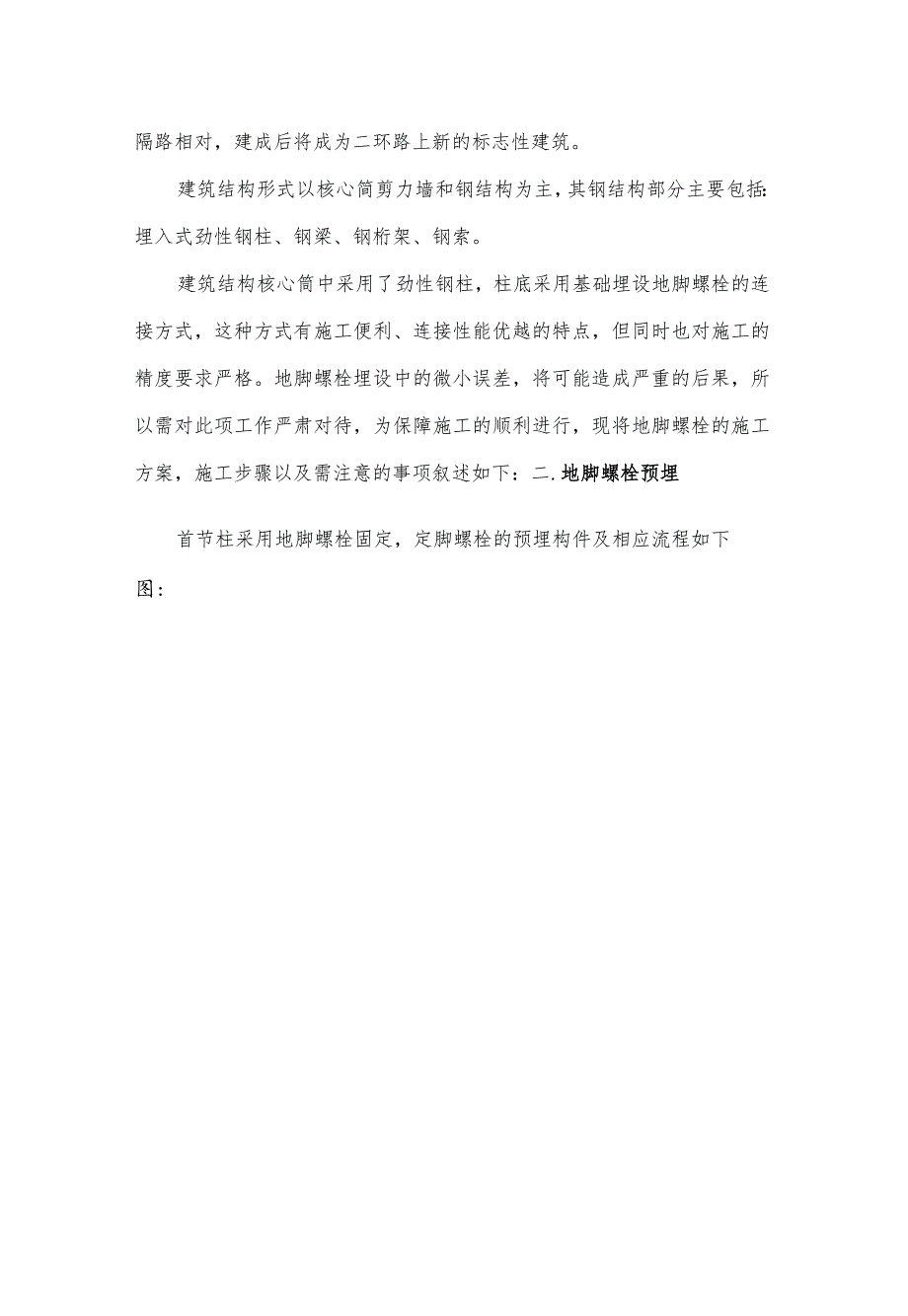

1、新保利大厦地脚螺栓施工方案2008年12月8日编制:审核:审批:一.工程概况新保利大厦位于东二环路,东四十条桥的东南侧,与现在的保利大厦隔路相对,建成后将成为二环路上新的标志性建筑。建筑结构形式以核心简剪力墙和钢结构为主,其钢结构部分主要包括:埋入式劲性钢柱、钢梁、钢桁架、钢索。建筑结构核心筒中采用了劲性钢柱,柱底采用基础埋设地脚螺栓的连接方式,这种方式有施工便利、连接性能优越的特点,但同时也对施工的精度要求严格。地脚螺栓埋设中的微小误差,将可能造成严重的后果,所以需对此项工作严肃对待,为保障施工的顺利进行,现将地脚螺栓的施工方案,施工步骤以及需注意的事项叙述如下:二.地脚螺栓预埋首节柱采用地

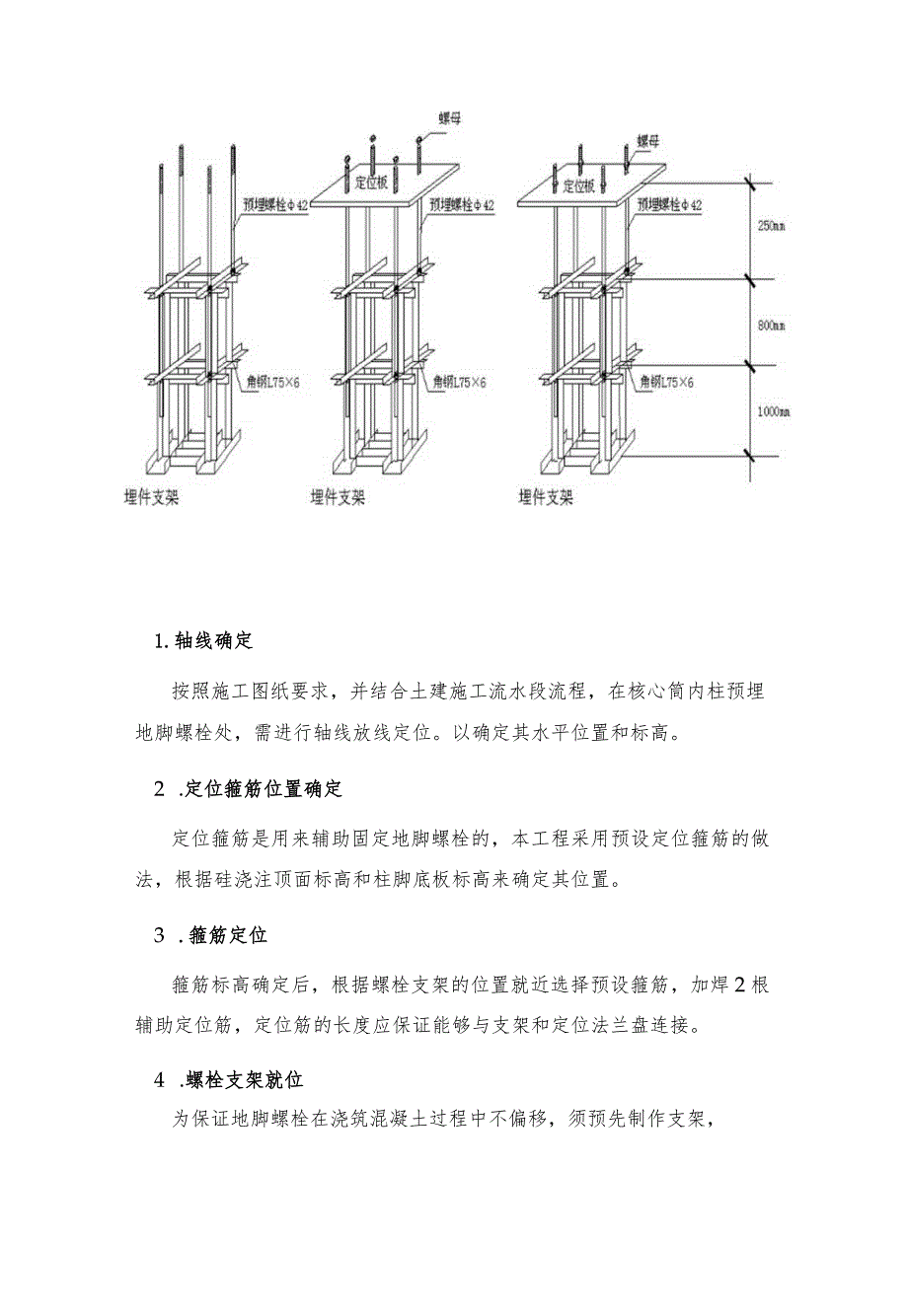

2、脚螺栓固定,定脚螺栓的预埋构件及相应流程如下图:1.轴线确定按照施工图纸要求,并结合土建施工流水段流程,在核心筒内柱预埋地脚螺栓处,需进行轴线放线定位。以确定其水平位置和标高。2 .定位箍筋位置确定定位箍筋是用来辅助固定地脚螺栓的,本工程采用预设定位箍筋的做法,根据硅浇注顶面标高和柱脚底板标高来确定其位置。3 .箍筋定位箍筋标高确定后,根据螺栓支架的位置就近选择预设箍筋,加焊2根辅助定位筋,定位筋的长度应保证能够与支架和定位法兰盘连接。4 .螺栓支架就位为保证地脚螺栓在浇筑混凝土过程中不偏移,须预先制作支架,施工中将支架放置在基础保护层上调整就位,与预设箍筋作点焊连锚栓支架详图接。定位支架的具

3、体做法如下图:5 .地脚螺栓就位将地脚螺栓插入支架中,测量轴线定位,并预留好设计探出值,用下螺母及垫板固定连接就位。6 .定位法兰盘就位为防止浇注混凝土时地脚螺栓移位,本工程埋设地脚螺栓时采用定位法兰盘加强固定螺栓。地脚螺栓定位后,将定位板法兰盘套入,使用安装螺栓固定,并将法兰盘与预设定位箍筋临时固定上,检查其位置是否合适,否则再做局部调整。7 .地脚螺栓的最终定位螺栓位置初步确定后,经纬仪找准轴线,调整制架准确定位后,拧紧支架螺栓,将法兰盘与箍筋点焊。球浇注前将上部螺栓丝扣抹黄油后包裹保护起来。8,混凝土浇注安装完毕后,等待浇注混凝土。9 .跟踪测量混凝土浇注时测量工跟踪测量地脚螺栓移动偏差

4、。一旦发现偏差超标的立刻进行校正,直至符合规范要求。10 .钢柱基础地脚螺栓验收11 .地脚螺栓的成品保护地脚螺栓埋设完成后,需有相应的保护措施,以保证在安装钢柱之前其不受到破坏,核心筒埋设区周围应有明显的保护标志,螺栓丝扣部位应抹黄油后包裹保护起来。C箍筋定位d螺栓支架就位柱脚预埋流程示意图a轴线定位b定位箍筋位置确定e地脚螺栓就位f定位法兰盘就位g地脚燥松的最爽定位h懦士就i找柱底标高三.地脚螺栓平面布置新保利大厦项目埋入式劲性钢柱有29根在地下四层起埋,需预先埋设地脚螺栓,核心筒内柱的平面分布情况详见平面布置图附图一、二、三。核心筒内埋入钢柱型号及柱底板尺寸对照地脚螺栓表如下:钢柱型号柱

5、底板型号地脚螺栓型号(mm)数量(套)材质HW350350137400400X4042L15002845#钢HW400400141452438X4042L150012HW400400415467508X4042L150016HW400400605482548X4042L150028HM600300X151350638X4042L150012HW300300X106355350X4042L15008HW360450X926504639X4042L150083T350300X93见详图42L15004柱截面尺寸与平面图中柱编号对照表钢柱型号柱编号HW350350137AZ205、AZ208、AZ2

6、09HW400400X141AZ303、AZ311、AZ3120HW400400415AZ201、AZ204、AZ304HW400400605AZlOI、AZ102A、AZ307、AZ317、AZ318HM600300X151AZ202、AZ206、AZ207HW300300106AZ105、AZ109(DHW360450926AZ304、AZ3223T350300X93AZ313注:表示相同型号柱的数量。四.地脚螺栓复测在钢柱吊装前,必须对已完成施工的预埋螺栓的轴线间距进行认真核查、验收。对不符合钢结构工程施工质量验收规范GB50205-2001者,要提请有关方会同解决;对弯曲变形的地脚螺栓,要进行校正;已损伤的丝扣用镀牙进行修理,并对所有的螺栓予以保护。

展开阅读全文
