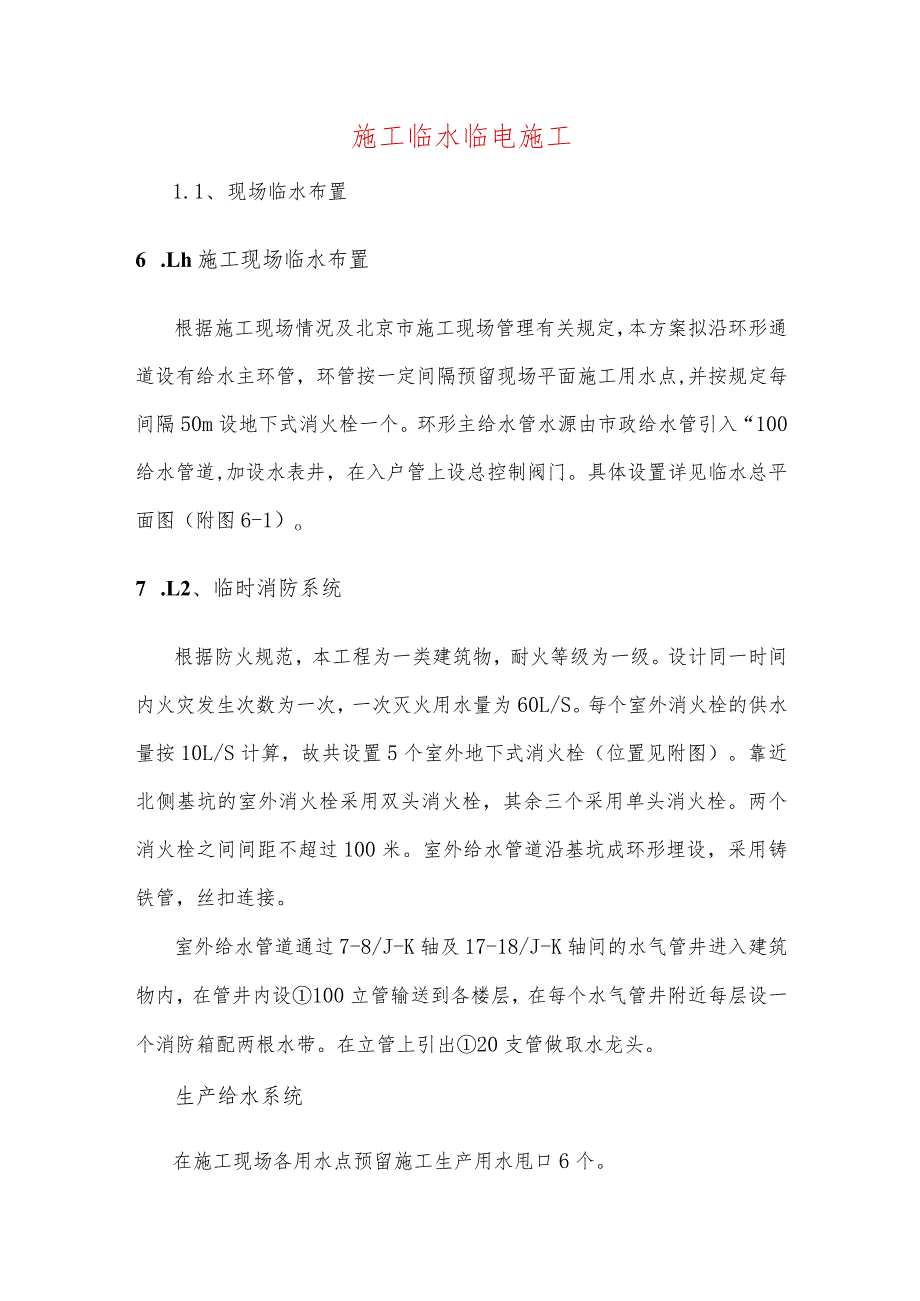

1、施工临水临电施工1.1、 现场临水布置6 .Lh施工现场临水布置根据施工现场情况及北京市施工现场管理有关规定,本方案拟沿环形通道设有给水主环管,环管按一定间隔预留现场平面施工用水点,并按规定每间隔50m设地下式消火栓一个。环形主给水管水源由市政给水管引入“100给水管道,加设水表井,在入户管上设总控制阀门。具体设置详见临水总平面图(附图6-1)o7 .L2、临时消防系统根据防火规范,本工程为一类建筑物,耐火等级为一级。设计同一时间内火灾发生次数为一次,一次灭火用水量为60L/S。每个室外消火栓的供水量按10L/S计算,故共设置5个室外地下式消火栓(位置见附图)。靠近北侧基坑的室外消火栓采用双头

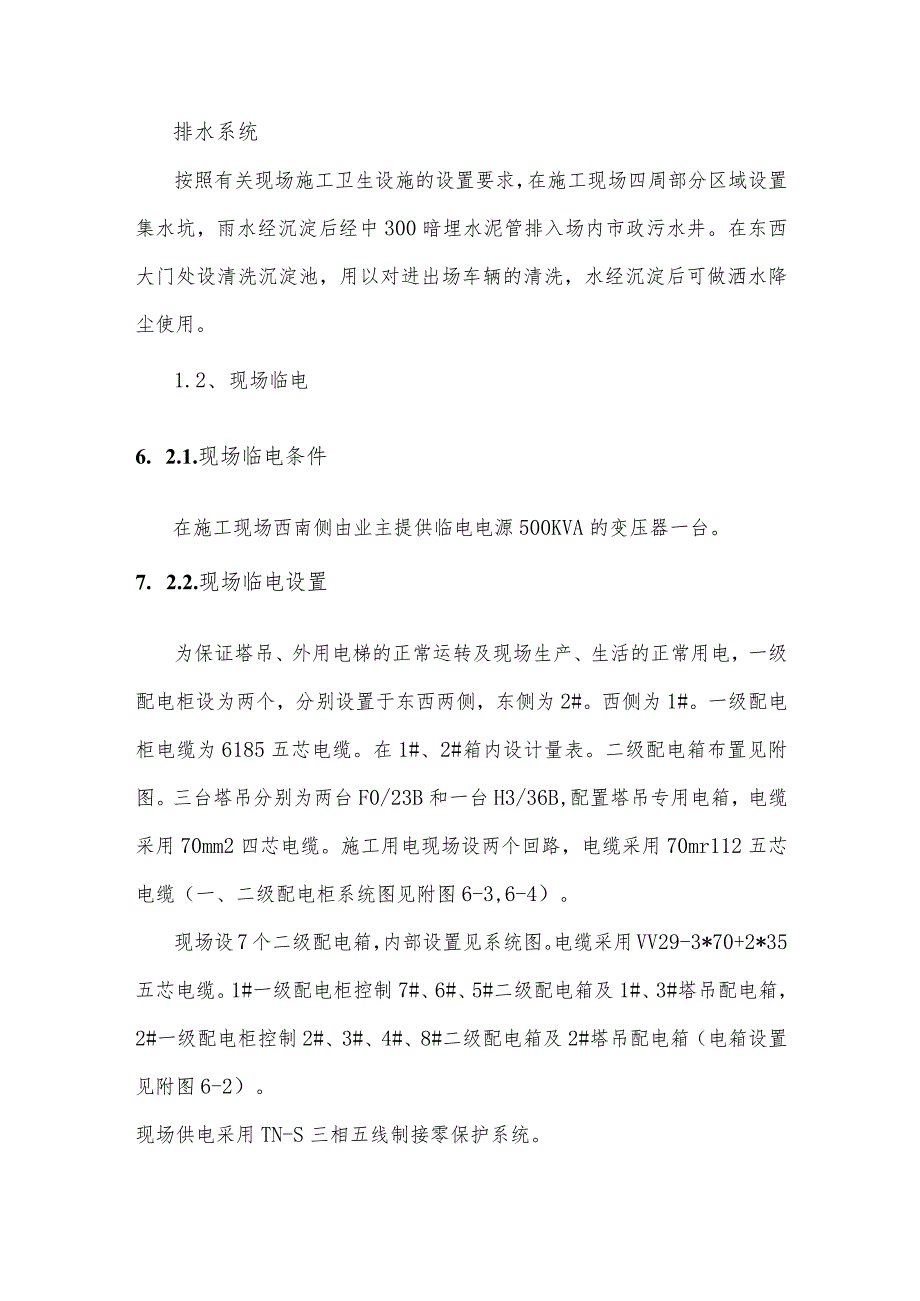

2、消火栓,其余三个采用单头消火栓。两个消火栓之间间距不超过100米。室外给水管道沿基坑成环形埋设,采用铸铁管,丝扣连接。室外给水管道通过7-8/J-K轴及17-18/J-K轴间的水气管井进入建筑物内,在管井内设100立管输送到各楼层,在每个水气管井附近每层设一个消防箱配两根水带。在立管上引出20支管做取水龙头。生产给水系统在施工现场各用水点预留施工生产用水甩口6个。排水系统按照有关现场施工卫生设施的设置要求,在施工现场四周部分区域设置集水坑,雨水经沉淀后经中300暗埋水泥管排入场内市政污水井。在东西大门处设清洗沉淀池,用以对进出场车辆的清洗,水经沉淀后可做洒水降尘使用。1.2、 现场临电6. 2

3、.1.现场临电条件在施工现场西南侧由业主提供临电电源500KVA的变压器一台。7. 2.2.现场临电设置为保证塔吊、外用电梯的正常运转及现场生产、生活的正常用电,一级配电柜设为两个,分别设置于东西两侧,东侧为2#。西侧为1#。一级配电柜电缆为6185五芯电缆。在1#、2#箱内设计量表。二级配电箱布置见附图。三台塔吊分别为两台F0/23B和一台H3/36B,配置塔吊专用电箱,电缆采用70mm2四芯电缆。施工用电现场设两个回路,电缆采用70mr112五芯电缆(一、二级配电柜系统图见附图6-3,6-4)。现场设7个二级配电箱,内部设置见系统图。电缆采用VV29-3*70+2*35五芯电缆。1#一级配电柜控制7#、6#、5#二级配电箱及1#、3#塔吊配电箱,2#一级配电柜控制2#、3#、4#、8#二级配电箱及2#塔吊配电箱(电箱设置见附图6-2)。现场供电采用TN-S三相五线制接零保护系统。
