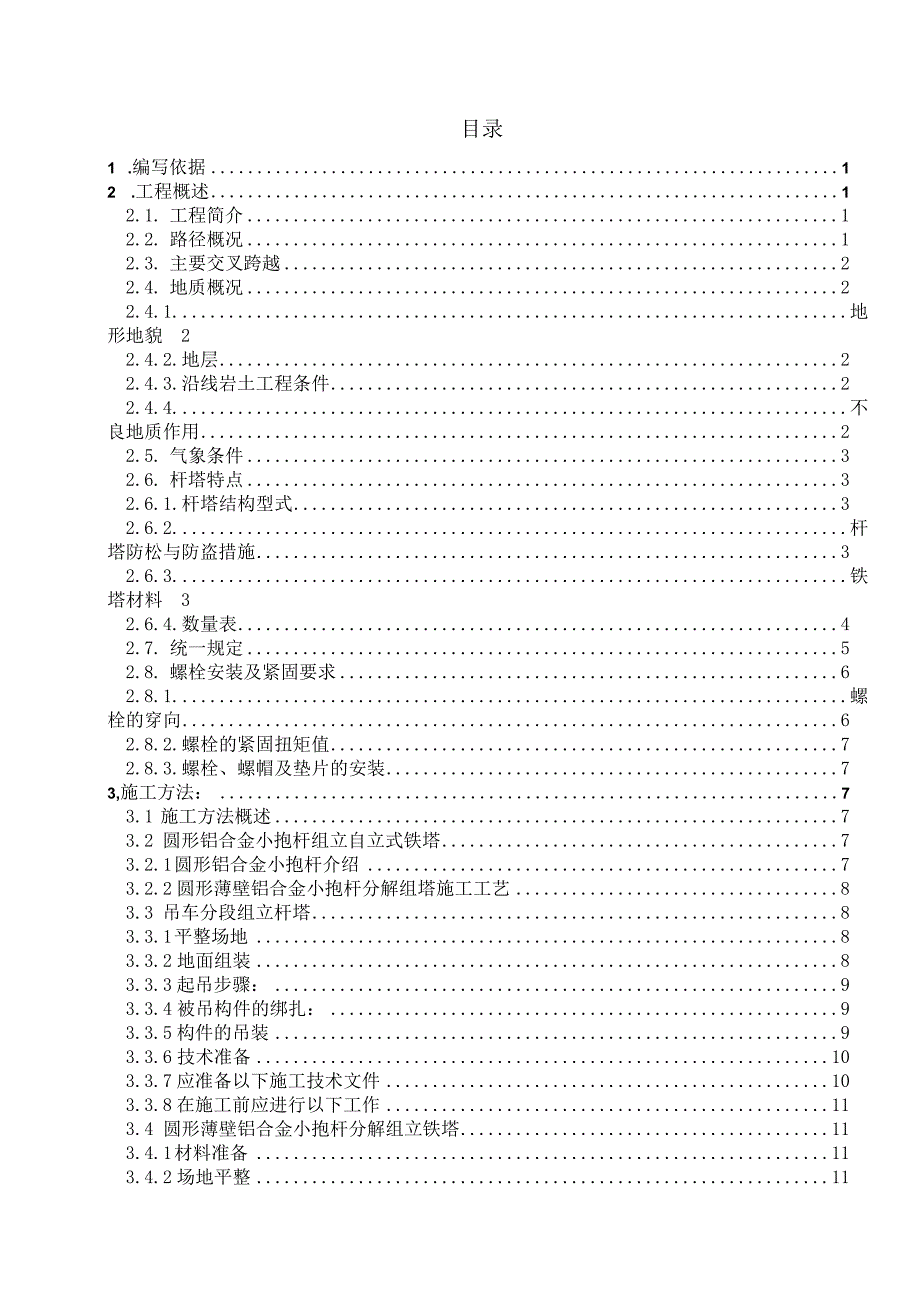

1、XXX风电项目35kV集电线路杆塔组立施工方案编制：年月日审核：年月日批准：年月日XXX有限公司XXX风电项目部目录1 .编写依据12 .工程概述12.1. 工程简介12.2. 路径概况12.3. 主要交叉跨越22.4. 地质概况22.4.1. 地形地貌22.4.2. 地层22.4.3. 沿线岩土工程条件22.4.4. 不良地质作用22.5. 气象条件32.6. 杆塔特点32.6.1. 杆塔结构型式32.6.2. 杆塔防松与防盗措施32.6.3. 铁塔材料32.6.4. 数量表42.7. 统一规定52.8. 螺栓安装及紧固要求62.8.1. 螺栓的穿向62.8.2. 螺栓的紧固扭矩值72.8.
2、3. 螺栓、螺帽及垫片的安装73,施工方法：73.1 施工方法概述73.2 圆形铝合金小抱杆组立自立式铁塔73.2.1 圆形铝合金小抱杆介绍73.2.2 圆形薄壁铝合金小抱杆分解组塔施工工艺83.3 吊车分段组立杆塔83.3.1 平整场地83.3.2 地面组装83.3.3 起吊步骤：93.3.4 被吊构件的绑扎：93.3.5 构件的吊装93.3.6 技术准备103.3.7 应准备以下施工技术文件103.3.8 在施工前应进行以下工作113.4 圆形薄壁铝合金小抱杆分解组立铁塔113.4.1 材料准备113.4.2 场地平整113.4.4 地面对料113.4.5 铝合金小抱杆组塔人员组织123.

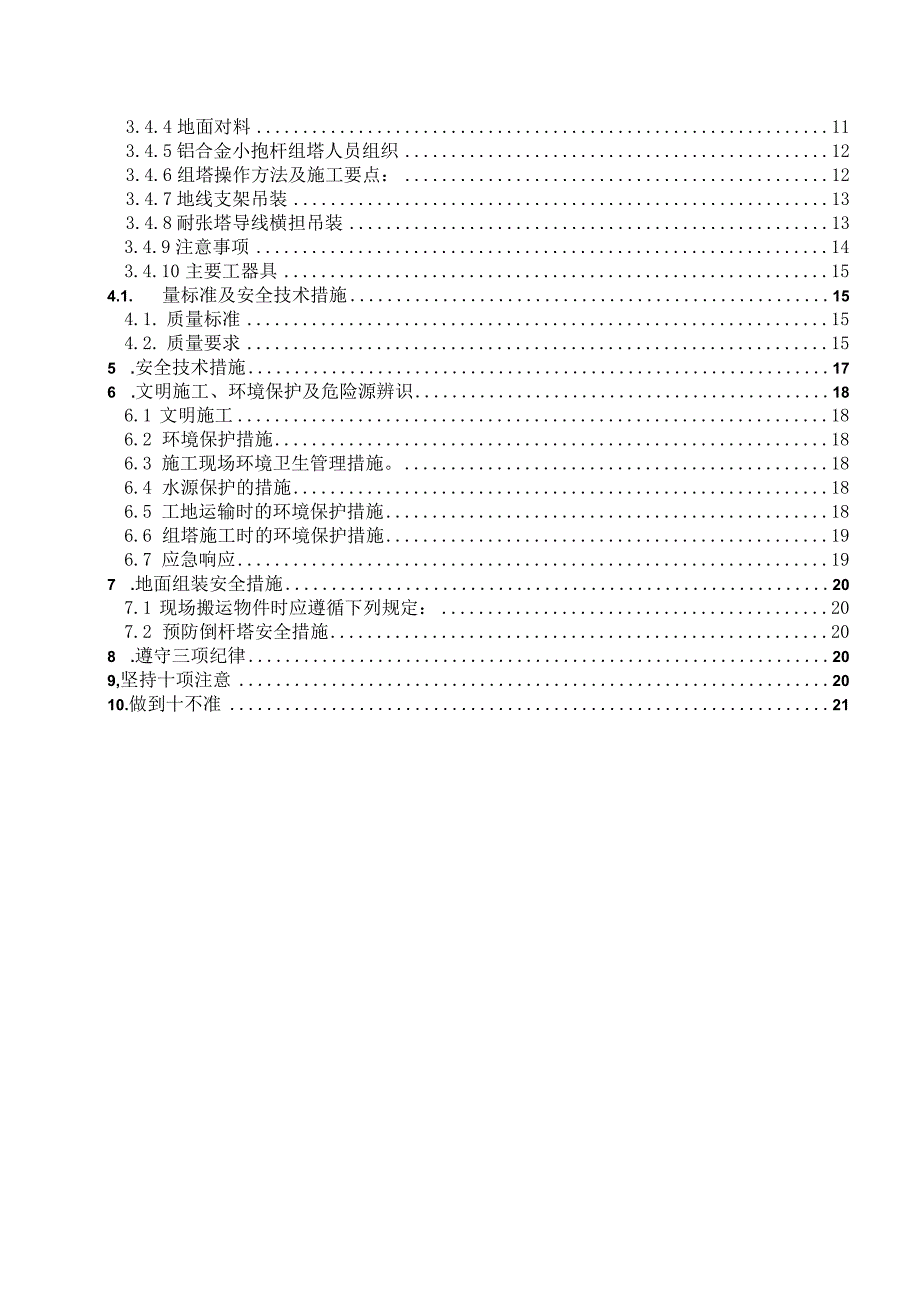

3、4.6 组塔操作方法及施工要点：123.4.7 地线支架吊装133.4.8 耐张塔导线横担吊装133.4.9 注意事项143.4.10 主要工器具154.1. 量标准及安全技术措施154.1. 质量标准154.2. 质量要求155 .安全技术措施176 .文明施工、环境保护及危险源辨识186.1 文明施工186.2 环境保护措施186.3 施工现场环境卫生管理措施。186.4 水源保护的措施186.5 工地运输时的环境保护措施186.6 组塔施工时的环境保护措施196.7 应急响应197 .地面组装安全措施207.1 现场搬运物件时应遵循下列规定：207.2 预防倒杆塔安全措施208 .遵守三
4、项纪律209,坚持十项注意2010.做到十不准2135kV集电线路杆塔组立施工方案1.编写依据XXX风电项目施工组织总设计电气装置安装工程66kV及以下架空电力线路施工及验收规范GB50173-2014电力建设安全工作规程第2部分电力线路DL5009.2-2013电气装置安装工程质量检验及评定规程DLT5161.117-2018本工程施工图纸、图纸会检及设计交底纪要。2 .工程概述2.1. 工程简介朔州XXX风电项目（集电线路部分）位于朔州市右玉县高家堡乡一带，为XXX朔州XXX风电项目配套集电线路工程。风电场内风机升压变压器高压侧电压等级为35kV,风机变压器高压侧出口采用电缆引上塔接至架空
5、线路。风电场内35kV集电线路从升压站南北两侧进线，线路相序可根据站内主变低压侧相序布置确定。2.2. 路径概况集电线路路径在保证避开风机及箱变基础的情况下尽量靠近风机位，方便风机变压器与架空线路连接。路径详细叙述如下：本期共设四回35kV集电线路。根据升压站35kV出线走廊规划，A线和B线集电线路通过电缆出线后采用同塔双回路架空线方式向北前进至分歧塔AB22（ABJ19）,由双回路变为单回路（该双回路段A线挂在线路前进方向的左侧，B线挂在线路前进方向的右侧）；A线向西南继续前进连接各个风机，B线向西北方向前进连接各风机。C线和D线集电线路通过电缆出线后采用同塔双回路架空线方式向东南前进至分歧
6、塔XCD20（XCDJ05）,由双回路变为单回路（该双回路段C线挂在线路前进方向的左侧，D线挂在线路前进方向的右侧）；C线向东北方向前进至东窑头防火站后向东南前进连接各风机，D线向西南方向前进连接各风机。A线连接的风机有：Fl1、FI2、F21、F22、F24、F25共6台风机。B线连接的风机有：F23、F28、F08AF07AF29、F09F26T共7台风机。C线连接的风机有：F34A、F35、F36A、F37A、F38F39、F40AF37、F27T共9台风机。D线连接的风机有：F40B、F41、F42、F43、F44、F45、F46、F47、F44A共9台风机。2.3. 主要交叉跨越交叉
7、跨越物统计表跨越物数量备注县道1次IOkV线路8次IlOkV线路2次电缆钻越220kV线路3次2次电缆钻越通讯线2次2.4.地质概况2.4.1.地形地貌朔州XXX风电项目（集电线路部分）位于朔州市右玉县高家堡乡一带，地貌上属中中低山区，整体地形起伏较大，局部平缓，冲沟较发育，沿线塔位地面高程一般在1407-1599m之间。2.4. 2.地层线路沿线出露的主要地层有古生界奥陶系（0）、新生界第四系（Q）地层，岩性主要为黄土（粉土）、灰岩。2.5. 3.沿线岩土工程条件朔州XXX风电项目（集电线路部分）线路沿线经过的地貌单元主要为中中低山区，整体地形起伏较大，局部平缓，冲沟较发育。沿线出露的地层岩
8、性主要为黄土（粉土）、灰岩。黄土（粉土）：浅黄色褐黄色，稍湿，稍密中密，土质均匀，见孔隙和垂直节理，具湿陷性，局部混砾石及碎石，线路沿线部分地段出露。该层在分布不均匀，主要以披挂的形式覆盖在基岩之上，厚度0.05.0m不等。灰岩，灰色青灰色，隐晶质结构，厚层状构造，节理裂隙发育，岩石破碎，强风化厚度23m,其下中风化，线路部分地段出露。线路沿线地下水位埋深一般大于6.Omo根据35kV集电线路说明书及图纸说明书（14-F7221S-A020b01）2.4.4相关内容得知I：定，本工程可不考虑地基土的液化问题。2.6. 4.不良地质作用根据35kV集电线路说明书及图纸说明书（14-F7221S-
9、A0201-01）2.4.6相关内容得知：站址所在右玉县高家堡乡地震动峰值加速度为0.15g,地震动反应谱特征周期为0.45s,拟建场地的抗震设防烈度为7度，设计地震分组为第二组。2.7. 气象条件右玉县隶属于朔州市，位于山西省西北部边陲，属温带大陆性季风气候，冬春季节受蒙古高压和西北季风控制，四季分明。冬季严寒少雪而漫长；春季干燥多风，气温回升快；夏季温凉适宜，雨量集中；秋季降温迅速，气温严寒。温度日较差大，无霜期短。2.8. 杆塔特点2.8.1. 杆塔结构型式本工程地处山区。杆塔为自立式铁塔。单回路直线塔：06022-Z2、06022-Z3塔呼称高为1230米，06022-ZK塔呼称高为3
10、342米;单回路转角塔、T接塔：06022-J1(020)转角塔、06022-J2(2040)转角塔、06022-J3(4060)转角塔、06022-J4(6090)转角兼终端塔,在单回路转角处和终端处使用；06025-T接塔在分支线与主线路相接处使用。双回路直线塔：06025-SZ206025-SZ3塔呼称高为1230米；06025-SZK塔呼称高为3342米；双回路转角塔：06025-SJl(020)转角塔、06025-SJ2(2040)、06025-SJ3(4060)、06025-SJ4(6090)转角兼终端塔,在双回路转角处和终端处使用。2.8.2. 杆塔防松与防盗措施铁塔地面以上10
11、米范围内的连接螺栓加装防盗保护器；其余连接螺栓采用薄螺母防松螺栓。2.8.3. 铁塔材料铁塔角钢均采用热轧等肢角钢，角钢、钢板种类为Q420B钢、Q345B钢和Q235B钢。铁塔各部件的连接均采用螺栓连接,塔脚及局部结构采用焊接，MI6、M20螺栓采用6.8级；M24螺栓采用8.8级粗制镀锌螺栓。本工程各构件焊接时所用焊条为E43、E50、E55型焊条。所有铁部件均采用热镀锌防腐。序号材料名称材料类别单位数量备注1角钢塔Q235B、Q345B、Q420B吨451.14含防松防盗2电缆支架Q235B、Q345B、Q420B吨见电缆卷册2.6.4.数量表铁塔型式及数量表序号名称型式呼称高（米）单位
12、数量（基）Ol双回路直线塔06025-SZ218基251224127206025-SZ3152321106025-SZK33I436242102双回路转角、终端塔06025-SJ19121215106025-SJ4122615218121106025-SJ4T152424203单回路直线塔06022-Z212142215118127106022-Z31521518121324327530106022-ZK333304单回路转角、终端塔06022-Jl124144815318221224306022-J2121915518306022-J312I715318121206022-J41291815
13、318321224105T接塔06025-T114.813317.8120.81合计共97基2.9. 统一规定（1）线路方向：本项目35kV集电线路杆塔位编号、转角方向均以风电场升压站至各风机为方向排序，主线转角杆塔编号为ABJxXCDJCDJAJ、BJ、CJ、DJ；直线杆塔编号ABZ、XCDZ、CDZ、AZ、BZ、CZDZoT接线转角杆塔编号为ATJ、BTJ.CTJ.DTJ；T接线直线杆塔编号ATZ.BTZCTZ.DTZo（2）脚钉方向：a.双回路直线、耐张铁塔全塔脚钉设置在B、D腿上（遇有电缆引上下处：电缆支架需结合与升压站箱变位置最近原则设置在相应的塔腿上，脚钉设置在其它腿上）早T汇旱恻（下同）西坐H脚钉布置图b.单回路耐张塔右转时下横担以下设置在D腿，下横担以上设置在A腿；左转时下横担以下设置在A腿，下横担以上设置在D腿。（注：电缆支架设置在B、C腿上）撅胭廓赢翻高新植目樵腆阳左蒯下鼬以下脚惭翻蟠时下横型以上雕怖置图c.单回路直线塔：脚钉设置在D腿。脚钉布置/（3）塔腿编号：顺线路方向左后起顺时针A、B、C、D升压站（大号侧）塔腿位置编号2.10. 螺栓安装及紧固要求2.10.1. 栓的穿向（一）立体结构a、水平方向由内向外（塔身、横担）；b、垂直方向由下向上（塔身横隔面、横担）。（二）平面结构a、顺线路方向，由小号侧穿入；b、横线路方向，两侧由
