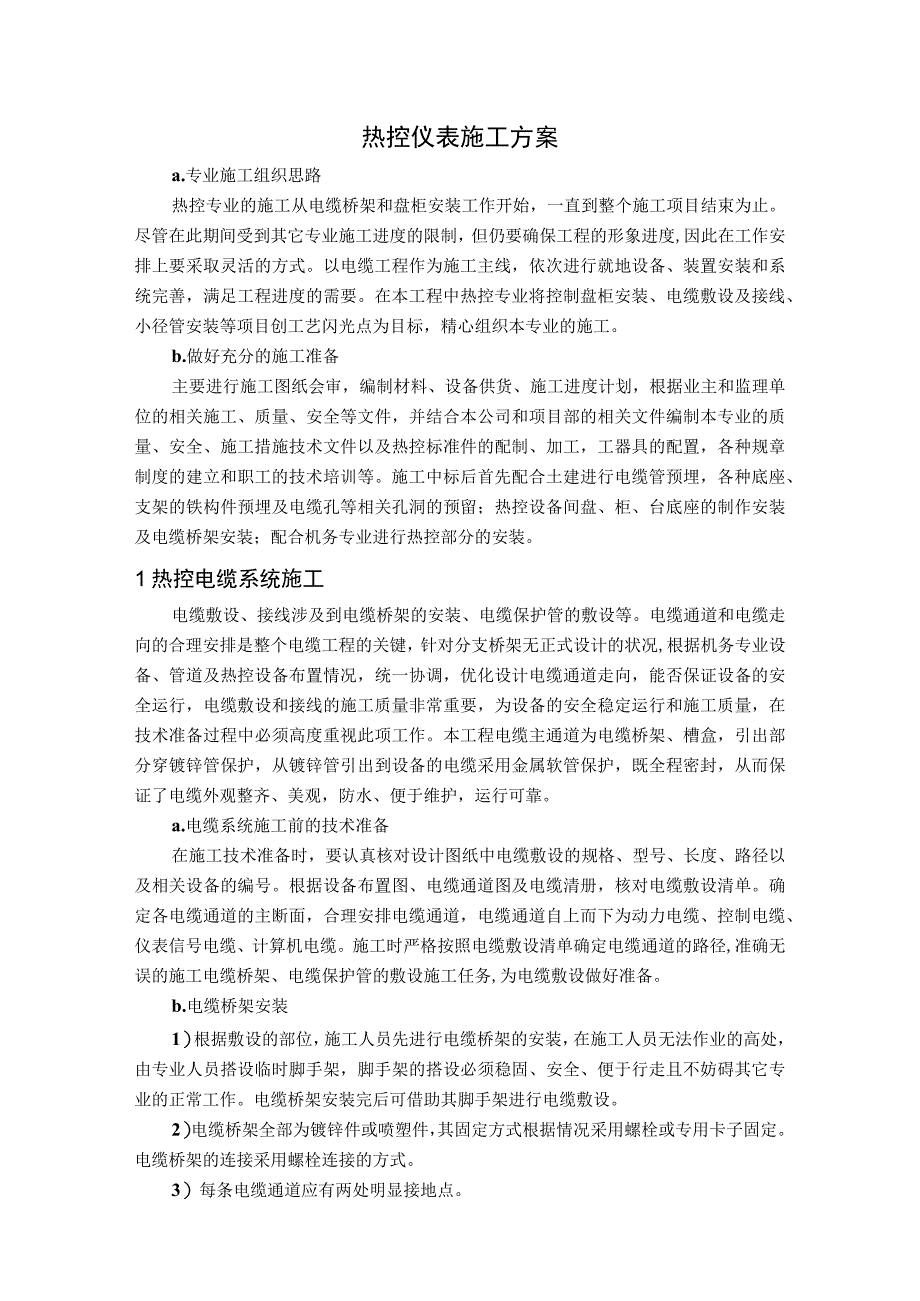

1、热控仪表施工方案a.专业施工组织思路热控专业的施工从电缆桥架和盘柜安装工作开始，一直到整个施工项目结束为止。尽管在此期间受到其它专业施工进度的限制，但仍要确保工程的形象进度,因此在工作安排上要采取灵活的方式。以电缆工程作为施工主线，依次进行就地设备、装置安装和系统完善，满足工程进度的需要。在本工程中热控专业将控制盘柜安装、电缆敷设及接线、小径管安装等项目创工艺闪光点为目标，精心组织本专业的施工。b.做好充分的施工准备主要进行施工图纸会审，编制材料、设备供货、施工进度计划，根据业主和监理单位的相关施工、质量、安全等文件，并结合本公司和项目部的相关文件编制本专业的质量、安全、施工措施技术文件以及热
2、控标准件的配制、加工，工器具的配置，各种规章制度的建立和职工的技术培训等。施工中标后首先配合土建进行电缆管预埋，各种底座、支架的铁构件预埋及电缆孔等相关孔洞的预留；热控设备间盘、柜、台底座的制作安装及电缆桥架安装；配合机务专业进行热控部分的安装。1热控电缆系统施工电缆敷设、接线涉及到电缆桥架的安装、电缆保护管的敷设等。电缆通道和电缆走向的合理安排是整个电缆工程的关键，针对分支桥架无正式设计的状况,根据机务专业设备、管道及热控设备布置情况，统一协调，优化设计电缆通道走向，能否保证设备的安全运行，电缆敷设和接线的施工质量非常重要，为设备的安全稳定运行和施工质量，在技术准备过程中必须高度重视此项工作
3、。本工程电缆主通道为电缆桥架、槽盒，引出部分穿镀锌管保护，从镀锌管引出到设备的电缆采用金属软管保护，既全程密封，从而保证了电缆外观整齐、美观，防水、便于维护，运行可靠。a.电缆系统施工前的技术准备在施工技术准备时，要认真核对设计图纸中电缆敷设的规格、型号、长度、路径以及相关设备的编号。根据设备布置图、电缆通道图及电缆清册，核对电缆敷设清单。确定各电缆通道的主断面，合理安排电缆通道，电缆通道自上而下为动力电缆、控制电缆、仪表信号电缆、计算机电缆。施工时严格按照电缆敷设清单确定电缆通道的路径,准确无误的施工电缆桥架、电缆保护管的敷设施工任务,为电缆敷设做好准备。b.电缆桥架安装1）根据敷设的部位，

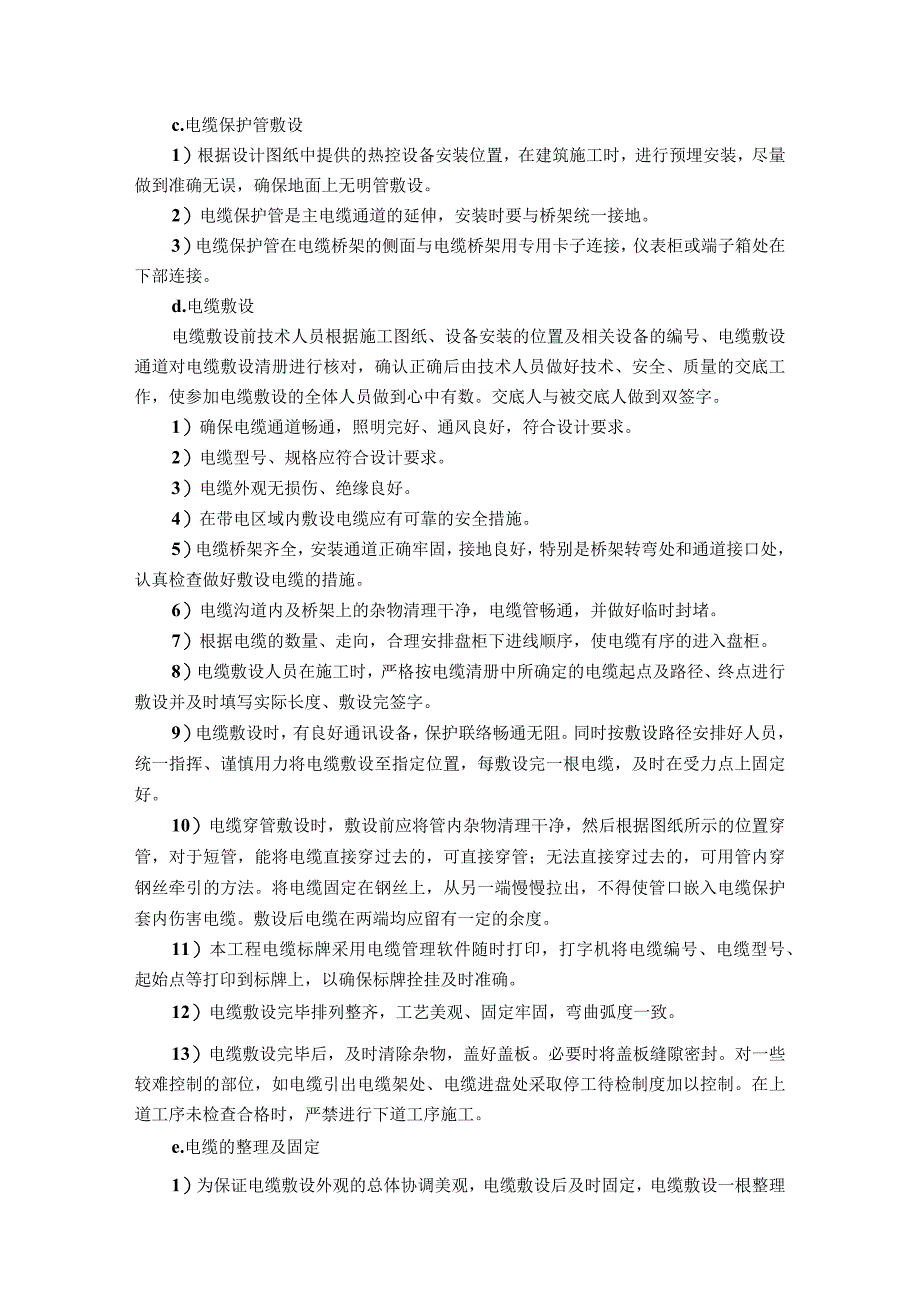

4、施工人员先进行电缆桥架的安装，在施工人员无法作业的高处，由专业人员搭设临时脚手架，脚手架的搭设必须稳固、安全、便于行走且不妨碍其它专业的正常工作。电缆桥架安装完后可借助其脚手架进行电缆敷设。2）电缆桥架全部为镀锌件或喷塑件，其固定方式根据情况采用螺栓或专用卡子固定。电缆桥架的连接采用螺栓连接的方式。3）每条电缆通道应有两处明显接地点。c.电缆保护管敷设1）根据设计图纸中提供的热控设备安装位置，在建筑施工时，进行预埋安装，尽量做到准确无误，确保地面上无明管敷设。2）电缆保护管是主电缆通道的延伸，安装时要与桥架统一接地。3）电缆保护管在电缆桥架的侧面与电缆桥架用专用卡子连接，仪表柜或端子箱处在下部
5、连接。d.电缆敷设电缆敷设前技术人员根据施工图纸、设备安装的位置及相关设备的编号、电缆敷设通道对电缆敷设清册进行核对，确认正确后由技术人员做好技术、安全、质量的交底工作，使参加电缆敷设的全体人员做到心中有数。交底人与被交底人做到双签字。1）确保电缆通道畅通，照明完好、通风良好，符合设计要求。2）电缆型号、规格应符合设计要求。3）电缆外观无损伤、绝缘良好。4）在带电区域内敷设电缆应有可靠的安全措施。5）电缆桥架齐全，安装通道正确牢固，接地良好，特别是桥架转弯处和通道接口处，认真检查做好敷设电缆的措施。6）电缆沟道内及桥架上的杂物清理干净，电缆管畅通，并做好临时封堵。7）根据电缆的数量、走向，合理
6、安排盘柜下进线顺序，使电缆有序的进入盘柜。8）电缆敷设人员在施工时，严格按电缆清册中所确定的电缆起点及路径、终点进行敷设并及时填写实际长度、敷设完签字。9）电缆敷设时，有良好通讯设备，保护联络畅通无阻。同时按敷设路径安排好人员，统一指挥、谨慎用力将电缆敷设至指定位置，每敷设完一根电缆，及时在受力点上固定好。10）电缆穿管敷设时，敷设前应将管内杂物清理干净，然后根据图纸所示的位置穿管，对于短管，能将电缆直接穿过去的，可直接穿管；无法直接穿过去的，可用管内穿钢丝牵引的方法。将电缆固定在钢丝上，从另一端慢慢拉出，不得使管口嵌入电缆保护套内伤害电缆。敷设后电缆在两端均应留有一定的余度。11）本工程电缆

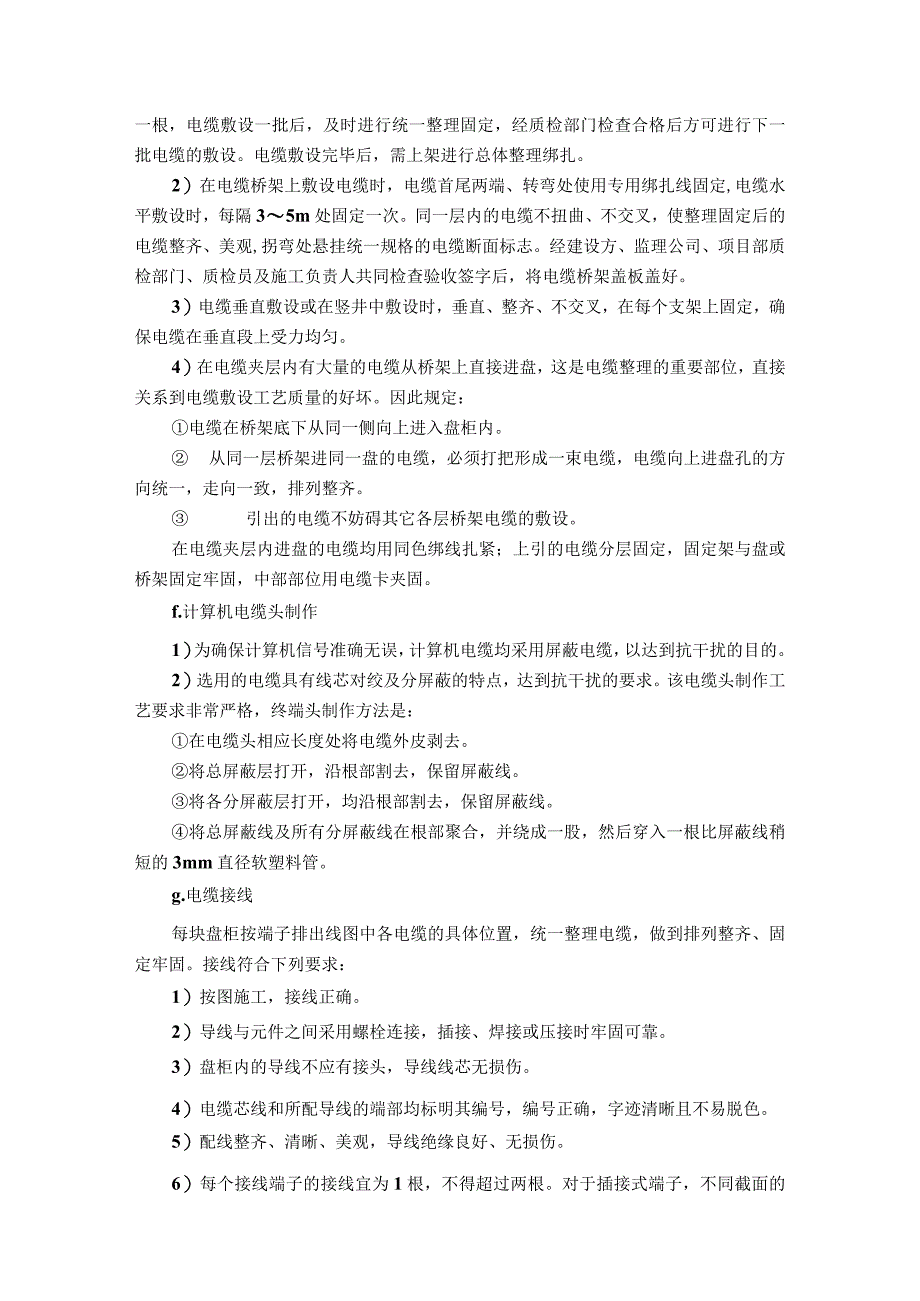

7、标牌采用电缆管理软件随时打印，打字机将电缆编号、电缆型号、起始点等打印到标牌上，以确保标牌拴挂及时准确。12）电缆敷设完毕排列整齐，工艺美观、固定牢固，弯曲弧度一致。13）电缆敷设完毕后，及时清除杂物，盖好盖板。必要时将盖板缝隙密封。对一些较难控制的部位，如电缆引出电缆架处、电缆进盘处采取停工待检制度加以控制。在上道工序未检查合格时，严禁进行下道工序施工。e.电缆的整理及固定1）为保证电缆敷设外观的总体协调美观，电缆敷设后及时固定，电缆敷设一根整理一根，电缆敷设一批后，及时进行统一整理固定，经质检部门检查合格后方可进行下一批电缆的敷设。电缆敷设完毕后，需上架进行总体整理绑扎。2）在电缆桥架上敷
8、设电缆时，电缆首尾两端、转弯处使用专用绑扎线固定,电缆水平敷设时，每隔35m处固定一次。同一层内的电缆不扭曲、不交叉，使整理固定后的电缆整齐、美观,拐弯处悬挂统一规格的电缆断面标志。经建设方、监理公司、项目部质检部门、质检员及施工负责人共同检查验收签字后，将电缆桥架盖板盖好。3）电缆垂直敷设或在竖井中敷设时，垂直、整齐、不交叉，在每个支架上固定，确保电缆在垂直段上受力均匀。4）在电缆夹层内有大量的电缆从桥架上直接进盘，这是电缆整理的重要部位，直接关系到电缆敷设工艺质量的好坏。因此规定：电缆在桥架底下从同一侧向上进入盘柜内。 从同一层桥架进同一盘的电缆，必须打把形成一束电缆，电缆向上进盘孔的方向
9、统一，走向一致，排列整齐。 引出的电缆不妨碍其它各层桥架电缆的敷设。在电缆夹层内进盘的电缆均用同色绑线扎紧；上引的电缆分层固定，固定架与盘或桥架固定牢固，中部部位用电缆卡夹固。f.计算机电缆头制作1）为确保计算机信号准确无误，计算机电缆均采用屏蔽电缆，以达到抗干扰的目的。2）选用的电缆具有线芯对绞及分屏蔽的特点，达到抗干扰的要求。该电缆头制作工艺要求非常严格，终端头制作方法是：在电缆头相应长度处将电缆外皮剥去。将总屏蔽层打开，沿根部割去，保留屏蔽线。将各分屏蔽层打开，均沿根部割去，保留屏蔽线。将总屏蔽线及所有分屏蔽线在根部聚合，并绕成一股，然后穿入一根比屏蔽线稍短的3mm直径软塑料管。g.电缆
10、接线每块盘柜按端子排出线图中各电缆的具体位置，统一整理电缆，做到排列整齐、固定牢固。接线符合下列要求：1）按图施工，接线正确。2）导线与元件之间采用螺栓连接，插接、焊接或压接时牢固可靠。3）盘柜内的导线不应有接头，导线线芯无损伤。4）电缆芯线和所配导线的端部均标明其编号，编号正确，字迹清晰且不易脱色。5）配线整齐、清晰、美观，导线绝缘良好、无损伤。6）每个接线端子的接线宜为1根，不得超过两根。对于插接式端子，不同截面的两根导线不得接在同一端子上；对于螺栓连接端子，当有两根导线时，中间加平垫。7）电缆头制作形状一致、方法一致、高度统一、使用统一电缆标牌。8）电缆端子号头一律使用专用打号机打号，保
11、证字迹清晰一致，不脱落。9）屏蔽电缆的屏蔽层要作好绝缘，在设计要求的位置上统一接地，保证屏蔽从就地元件到系统柜为连续、且有一点接地。h.电缆防火阻燃措施电缆阻燃施工是影响设备能否安全可靠运行的重要因素，因此在本工程中，对一些易受外部影响着火的电缆密集部位或可能着火蔓延而酿成严重事故的电缆通道，按设计要求的防火阻燃措施施工。1）在电缆穿过竖井、墙壁、楼板或进入电气盘柜的孔洞处，用防火堵料密实封堵。2）在重耍的电缆沟和隧道中，按要求分段或用防火包袋设置阻火墙。3）对重要回路的电缆，可单独敷设于专门的沟道中或耐火封闭槽盒内，或涂刷防火涂料。4）在电缆接头两侧及相邻电缆23m长的区段，加防火涂料或防火
12、阻燃包袋。5）严格按设计的电缆型号进行敷设，阻燃型电缆严禁用普通型电缆代替。6）本工程所采用的电缆防火阻燃材料必须经过技术或产品鉴定。并在施工时按设计要求和材料使用工艺提出具体的施工措施。7）防火涂料应按一定浓度稀释,搅拌均匀，并应沿电缆走向方向进行涂刷,涂刷的厚度或材料、间隔时间应符合材料使用要求。8）在封堵电缆孔洞时严实可靠，不应有明显的裂缝和可见的孔隙，孔洞较大者应加耐火衬板后再进行柔性堵料的封堵。9）阻火墙上的防火门要严密、孔洞要封堵；阻火墙两侧电缆应施加防火涂料。10）电缆保护管在电缆敷设后将电缆和保护管间的空隙，用柔性堵料进行填充。11）电缆桥架敷设时，按照设计的要求对于易燃部位采
13、用防火抗燃的桥架确保安全。i.电缆隔热处理在车间内电缆或电缆桥架因场地限制，与热力管道或发热源有接近、交叉或平行的部位，为确保电缆安全，必须做好隔热保护。1）当控制电缆与热力管道平行、间距小于Im时；采取隔热措施。具体施工可根据实际情况将隔热板固定于桥架上。2）当电缆与热力管道交叉，其间距小于0.5m时，应采取隔热措施。具体施工可根据实际情况将隔热板固定于桥架上。j.电缆工程达到的标准1）达到电缆敷设及接线施工工艺导则的要求。2）电缆通道布置合理，横平竖直，整齐美观，不影响检修通道与热力系统和热力设备的间距，符合规程要求。3）电缆保护管要求严密，不可使水及其它液体流入热控设备内。4）电缆分层敷
14、设，各电压等级的层次有明显的标记，电缆排列整齐。5）电缆接线准确无误，弯曲余度一致，整齐美观。6）电缆敷设接线完毕，做好防火封堵工作。2就地仪表设备安装热力系统及热力设备安装就位时，先安装仪表取样，当热机专业施工结束后再进行就地仪表的安装，安装仪表时有防止仪表受到损坏的相应措施。如防水、防磕碰、防尘措施等。就地仪表是为运行人员方便巡视，了解和掌握系统运行的状态、设备及介质参数的重要手段，由于就地仪表测量环节最少，往往也用于保护系统,所以就地仪表的安装以可靠稳定为第一，同时安装的位置还要便于监视,因此，在施工时特别注意。a.就地仪表安装1）就地指仪表在安装时，要考虑被测介质的脉动情况及介质的温度
15、，一般要采用环型弯，以缓冲介质的脉动和防止热介质进入仪表内，造成仪表过热损坏。2）就地安装带信号压力表时，要考虑仪表安装位置、管道、设备的振动对仪表测量精度的影响，当系统及设备的振动经测量仪表管传到仪表上时，会造成仪表误动作。所以在安装时，用固定支架把仪表固定在相对无振动的位置上，连接仪表管要采用U型弯缓冲管道、设备的振动，使仪表安全可靠的运行。b.变送器安装1）现场应具备的条件：变送器（包括温度、压力、差压、流量、液位）安装前其安装位置没有其它专业再继续施工。现场环境没有大量的杂物，基本无粉尘，设备安装后做好防护措施。2）变送器安装位置的选择：变送器的安装位置尽量靠近测点，使测量管路尽量短。集中布置的变送器可根据各测点的位置和设计图纸的要求合理设计设备布置图。3）支架安装：当变送器支架安装在水泥地面上时，要提前作好预埋，同时要做好接地安装。在钢结构上可直接安装支架。4）变送器安装：当施工现场具备安装条件后，可进行变送器的安装，安装时使用变送器厂家提供的固定板和U型卡子，把变送器安装在固定架上，安装和紧固过程中不可使变送器受力，禁止扭动变送器膜室上部的转换器。在保护箱内安装时要便于配管、接线、维修。5）变送器安装质量工艺仪表安装应按照“大分散、小集中”的原则进行布置，布置地点应靠近取源部件和便于维修的地方。测量蒸汽或液体流量时，变送器宜设置在低于取源部件的地方；测量气体时，变
