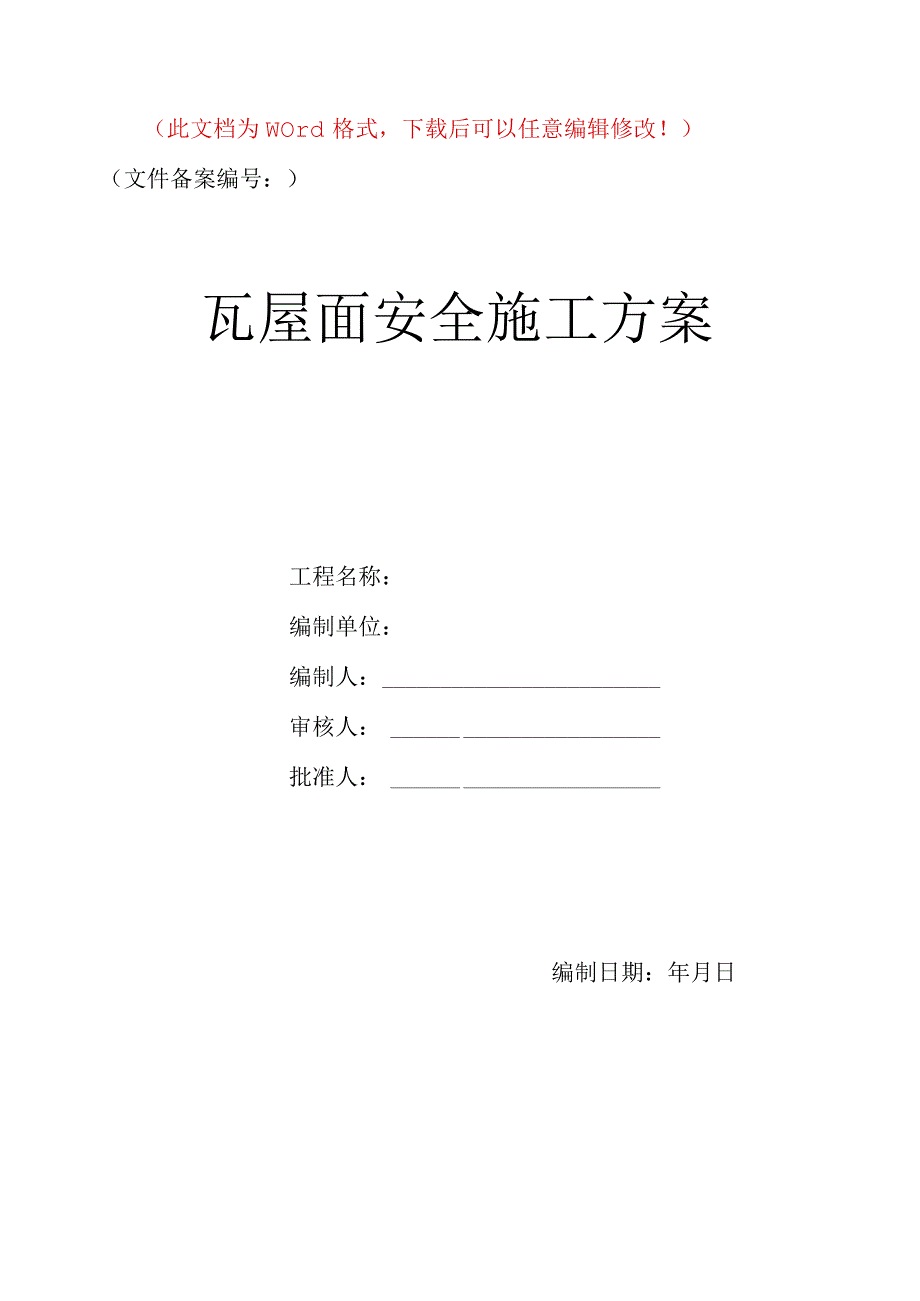

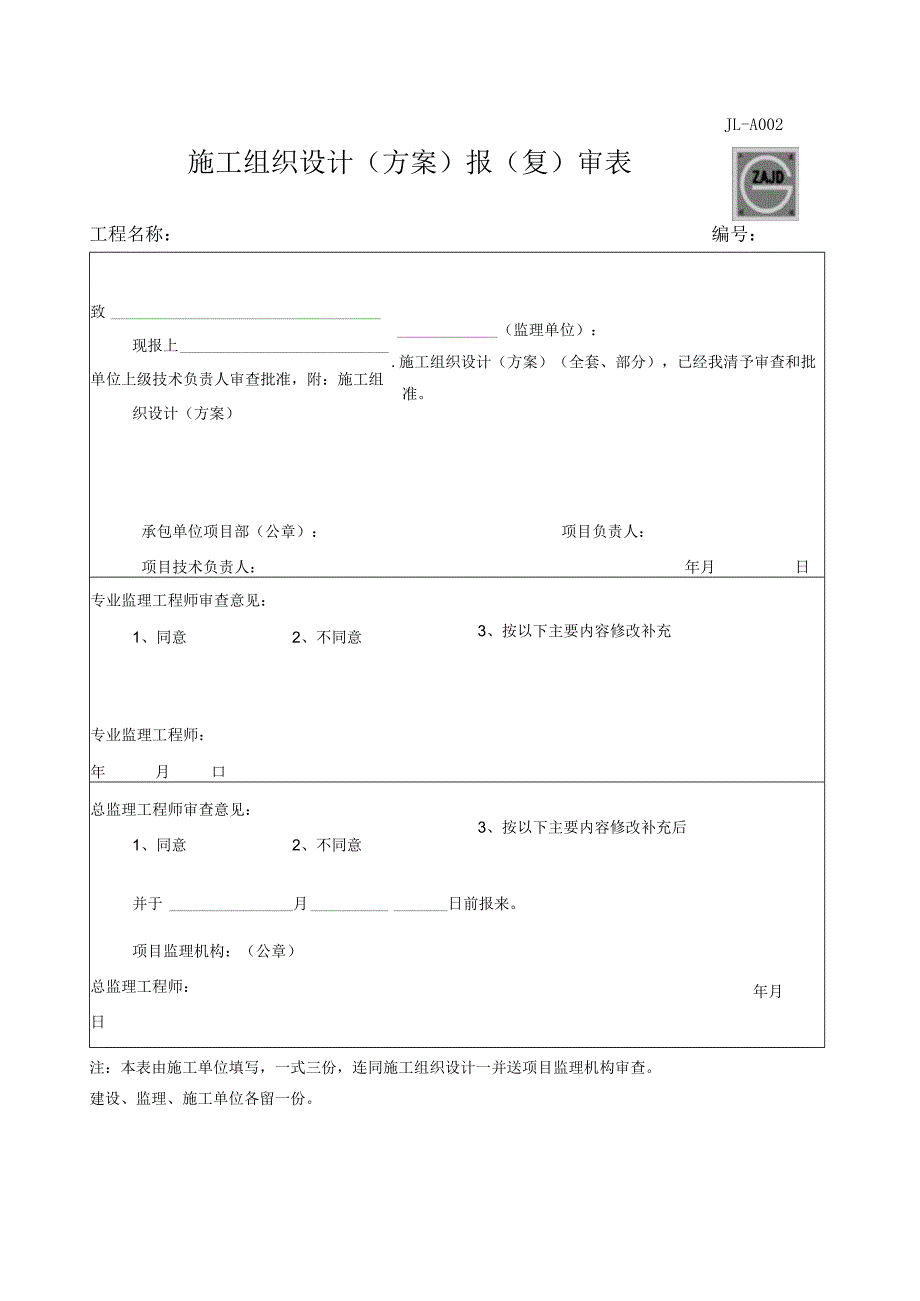

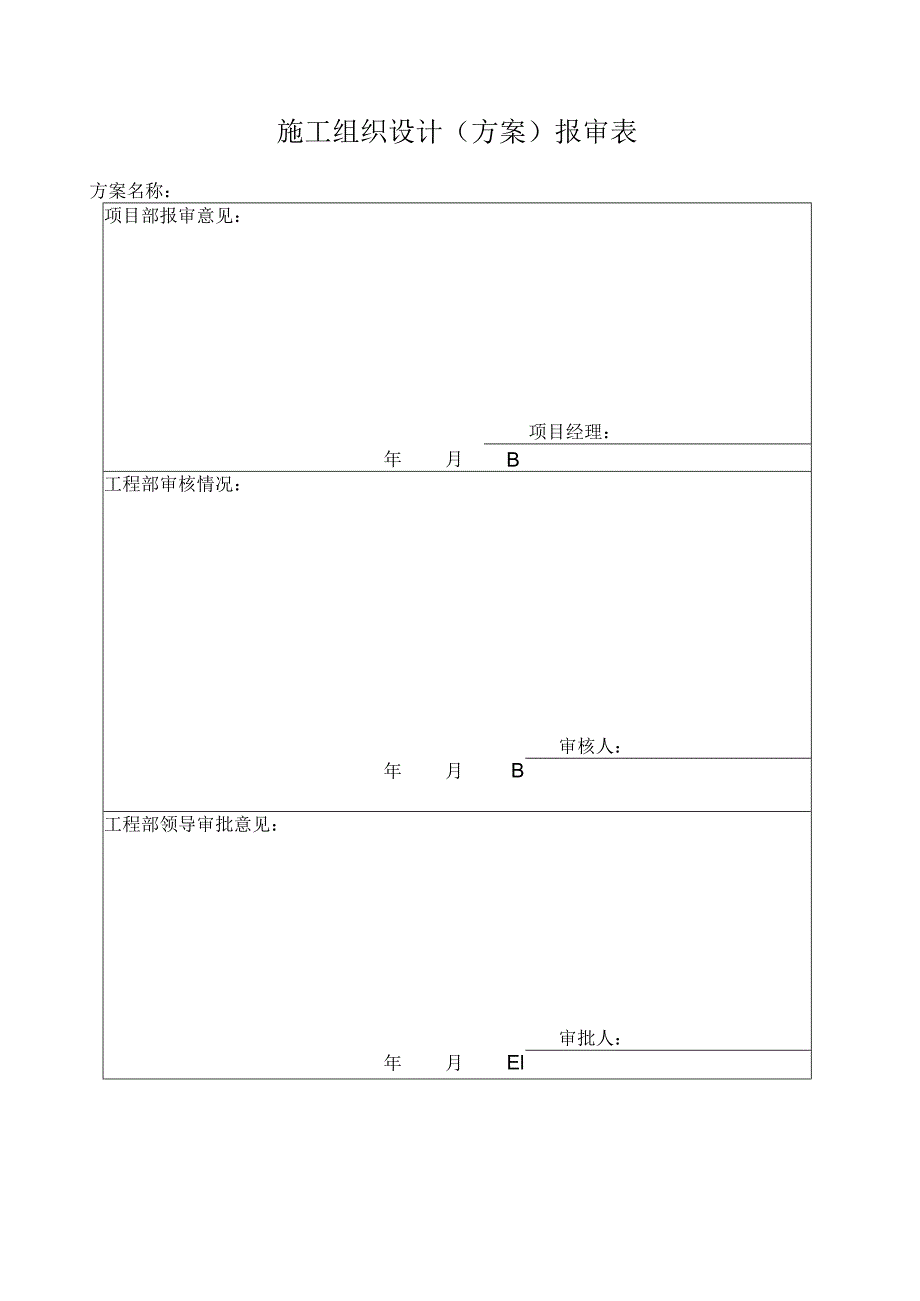

1、(此文档为WOrd格式,下载后可以任意编辑修改!)(文件备案编号:)瓦屋面安全施工方案工程名称:编制单位:编制人:审核人:批准人:编制日期:年月日施工组织设计(方案)报审表方案名称:项目部报审意见:年项目经理:月B工程部审核情况:审核人:年月B工程部领导审批意见:审批人:年月ElJL-A002施工组织设计(方案)报(复)审表工程名称:编号:致现报上单位上级技术负责人审查批准,附:施工组织设计(方案)(监理单位):.施工组织设计(方案)(全套、部分),已经我清予审查和批准。承包单位项目部(公章):项目技术负责人:项目负责人:年月日专业监理工程师审查意见:1、同意2、不同意3、按以下主要内容修改补

2、充专业监理工程师:年月口总监理工程师审查意见:1、同意2、不同意3、按以下主要内容修改补充后并于月日前报来。项目监理机构:(公章)总监理工程师:日年月注:本表由施工单位填写,一式三份,连同施工组织设计一并送项目监理机构审查。建设、监理、施工单位各留一份。筒瓦屋面施工方案一、工程概况:本工程为筒瓦屋面,屋面结构层为现浇钢筋碎板,屋面防水等级为II级,坡度为40%。本方案专为筒瓦屋面的安全施工制定。二、参考的标准及规范:屋面工程技术规范GB50207-94屋面工程质量验收规范GB50207-2002建筑工程施工质量验收统一标准GB50300-2001建筑砌体工程施工工艺标准SJQ01-SG-004

3、-2004(企业标准)坡屋面建筑构造00J202-1(标准图)三、基本规定:3.1屋面工程防水层应由资质审查合格的防水专业队伍进行施工。作业人员应持有上岗证。3.2屋面工程所采用的防水材料应有产品合格证和性能检测报告,材料的品种、规格、性能等应符合现行国家产品标准和设计要求。3. 3筒瓦必须铺置牢固,屋面应采取固定加强措施。3.4筒瓦应铺成整齐的行列,上下搭接,瓦头平齐,檐口应成一直线。3. 5本工程的防水材料为SBS防水卷材。3.6瓦屋面完工后严禁上人任意走动、踩踏或堆放物品。四、施工准备:4. 1技术准备:令根据设计图纸及相关施工验收规范编制本施工方案。令按照本施工方案要求,施工负责人做好

4、技术交底、安全交底。4.2材料要求:材料进场后应进行外观检查,并按规定进行抽样复验。防水材料:高聚物改性沥青防水卷材应检查出厂合格证、质量检验报告和现场抽样复试报告。筒瓦:应检查出厂合格证、质量检验报告。钢筋规格及强度等级应符合设计要求,进场前按规范要求进行复试。水泥砂浆配比为1:3,要求应具有良好的和易性。4.3主要机具:序号机具名称型号备注序号机具名称型号备注1.砂浆搅拌机J7504.墨斗2.运输小车5.锤子3.铁锹6.灰铲4.4作业条件:令现浇碎屋面板密实,表面平整,坡度符合设计要求,基层已验收合格。五、质量、安全与环境保护控制要点:5. 1材料的关键要求:5.1 1:3水泥砂浆(体积比

5、)水泥强度等级不低于32.5级。令防水材料、瓦材的质量必须符合设计要求,必须有出厂合格证及质量检验报告,其中,防水材料应在现场抽样做复试。令瓦应边缘整齐,表面光洁,不得有分层、裂纹和露砂等缺陷。5.2 技术的关键要求:找平层宜设分格缝,并嵌塞密封材料。分格缝只设横缝间距3-4mo找平层的坡度应符合设计要求,天沟、檐沟纵向找坡不应小于1%,沟底水落差不得超过200mmo卷材防水层在天沟、檐沟、水落口、泛水、变形缝和伸出管道的防水构造,必须符合设计要求。SBS防水卷材可垂直屋脊也可平行屋脊铺贴。铺瓦次序必须是从檐口由下到上,自左至右的方向进行。本工程筒瓦铺置应采取固定加固措施,筒瓦屋面的尺寸要求和

6、检验方法应符合下表规定。项次项目长度mm)检验方法1.脊瓦搭盖坡瓦的宽度40用尺量检查2.瓦伸入天沟、檐沟的长度50703.天沟、檐沟的防水层伸入瓦内宽度不小于1504.瓦头挑出檐口的长度50705.突出瓦面的墙或烟囱的侧面瓦伸入泛水宽度不小于505.3质量的关键要求:基层与突出屋面结构(女儿墙、山墙、变形缝等)的交接处和基层的转角处,找平层均应做成圆弧形,圆弧半径为50mm。令SBS防水卷材厚度不小于4mm0铺贴卷材搭接时,下层及相邻两幅卷材的搭接缝应错开。搭接宽度不小于80mm。令筒瓦不得有缺角、砂眼、裂纹等缺陷。铺瓦应平整,搭接紧密,并满足相应的搭接宽度及长度行列横平竖直;檐口出檐尺寸一

7、致,檐头平直整齐。5.4 职业健康安全关键要求:操作人员进入工地必须佩带经安间合格的安全帽。令电工和机械操作工必须经过安全培训,并持证上岗。令操作人员高空作业之前例行体检,防止高血压病人或有恐高症这进行高空作业。5 .5环境关键要求:遵守当地有关环卫、市容管理的有关规定,现场出口应设洗车台,机动车辆进出场时对其轮胎进行冲洗,防止汽车轮胎带土,污染市容。六、施工工艺:6 1工艺流程:找平层施工IfI防水层施工IT找平层施工一水泥砂浆卧瓦层(钢筋网片)筒瓦铺设碎基层屋面施工工艺流程图6.2主要项目工艺标准要点:6. 2.1找平层基层清理:将结构层上表面的松散杂物清扫干净,突出基层表面的粘结物要铲平

8、,且不得影响找平层的有效厚度。抹水泥砂浆找平层的做法:厚度要求:整体碎板为15-20mmo6.2.2防水层基层清理:施工前将验收合格的基层表面尘土、杂物清理干净。涂刷基层处理剂:SBS防水卷材施工,按产品说明书配套使用,防水基层干燥后,在基层上均匀满刷一层基层处理剂(冷底子油)。当基面干燥度不符合要求时应涂刷湿固化型胶粘剂。基层处理剂的选择应与卷材的材性相容,基层处理剂应搅拌均匀不漏刷,喷、涂基层处理前,应用毛刷对层面节点、周边、转角等处先行涂刷,常温经过4小时后开始防水层施工。附加层施工:待基层处理剂干燥后,先对女儿墙、水落口、檐口、阴阳角等细部先做附加层,在其中20OmIn范围内,均匀涂刷

9、InInI后的胶粘剂,干后再粘结一层SBS防水卷材,在其上再涂刷Iinm后的胶粘剂,干燥后形成一层无接缝和弹塑性的整体附加层。排气道、排气帽必须畅通,排气道上的附加卷材每边宽度不小于250mm,必须单面点粘。阴阳角圆弧半径R=30-50mm,(阳角可为R=30mm)o铺贴在立墙上的卷材高度不小于250mm。铺贴卷材:采用热熔法进行铺贴。卷材的层数、厚度应符合设计要求。铺贴方向应垂直与屋脊方向。铺贴时随放卷随用火焰加热器加热基层和卷材的交界处,火焰加热器距加热面300mm左右,经往返均匀加热,至卷材表面发光亮黑色,即卷材的材面熔化时,将卷材向前滚铺、粘贴,搭接宽度为80mm,短边为100mmo热

10、熔封边:将卷材搭接处用火焰加热器,趁热使两者粘结牢固,以边缘溢出沥青为度,末端收头可用密封膏嵌缝严密。6. 2.4筒瓦铺贴 砂浆保护层:砂浆窝瓦屋面做法时,在保温层上应有一道砂浆保护层(保护层应抹压密实,平整度最大误差5mm,并及时养护)。砂浆卧瓦层内配e6500Inm钢筋网并在屋面板内屋檐和檐口处预埋的e10锚筋连接牢固(详见项目部下的技术交底),在需要与瓦材固定处,钢筋的纵横向间距按瓦的规格确定。 施工放线:放屋面轮廓线:先在距坡屋面上端500处弹一道平行于屋脊的直线(该线称500线,很关键),然后从屋檐往上确定屋檐第一层瓦的位置(一般按瓦长减屋檐挑出长度50mm计算),弹一条与500线平

11、行的直线,再在左右山檐50Inln处弹出垂直与500线的山檐边线,控制线根据块瓦的允许调整范围和面积预先排板。 主瓦铺贴:铺瓦前找平层和筒瓦应湿润,铺瓦必须与控制线平行或垂直,自左向右,自下向上铺设,屋檐第一层瓦应与其上两层瓦水平,做法是:取三片瓦放置在檐口向上的三层瓦片铺设控制线上,此时檐口瓦会出现低垂现象,应用水泥砂浆起垫固定卧实檐口第一块瓦片,使之与上二层瓦成水平直线,两边同样做法后按控制线拉水平线往上铺设。铺瓦时,沿坡屋面的纵向34米设伸缩缝,缝宽1.5Cm与下层找平层的伸缩缝大致对齐。 主瓦片固定加强措施:按设计要求用双股18号铜丝绑扎瓦片固定在钢筋网上并且瓦底砂浆要饱满。七、成品保

12、护抹好的找平层上推小车运输时,应先铺脚手板车道,应防止破坏找平层表面。未达到一定强度时不得上人踩踏。雨水口应采取措施封口,防止杂物进入堵塞。令已铺好的卷材防水层,应采取措施进行保护,禁止在防水层上进行施工作业和运输,并应及时作防水层的保护层。令瓦运输时应轻拿轻放,不得抛扔、碰撞;进入现场后应堆放整齐。令砂浆勾缝应随勾随清洁瓦面。令采用砂浆卧瓦,砂浆强度未达到要求时,不得在上面走动或踩踏。八、安全环保措施令SBS防水卷材及胶粘剂均有毒素,操作人员必须配戴口罩、手套、工作服等劳保用品;吃饭、喝水前必须洗手。令屋面上瓦应两坡同时进行,保持屋面受力均衡,瓦要放稳。不准在瓦上行走。令屋面无女儿墙部位临边处应搭设安全防护栏杆或脚手架,按要求挂密目网。九、质量记录令技术交底记录中施工操作要求及注意事项。令材料质量文件:水泥出厂合格证及试验报告、防水材料、瓦材出场合格证及质量检验报告(按规定需做复试的提供复试报告)。令中间检查记录:隐蔽工程检查验收记录、施工检验记录、淋水检验、蓄水检验记录。令工程检验记录:抽样质量检验及观察检查记录。
