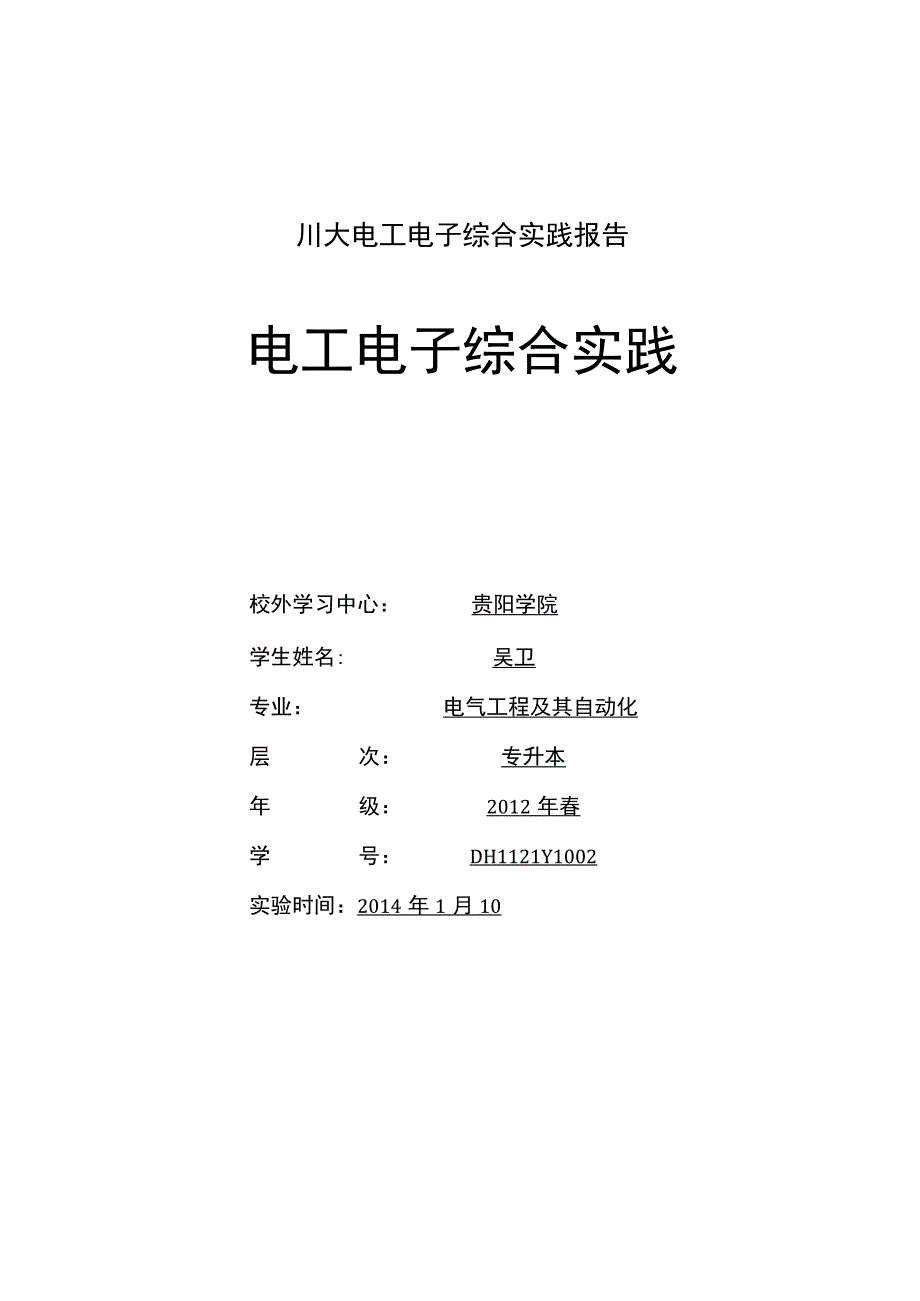

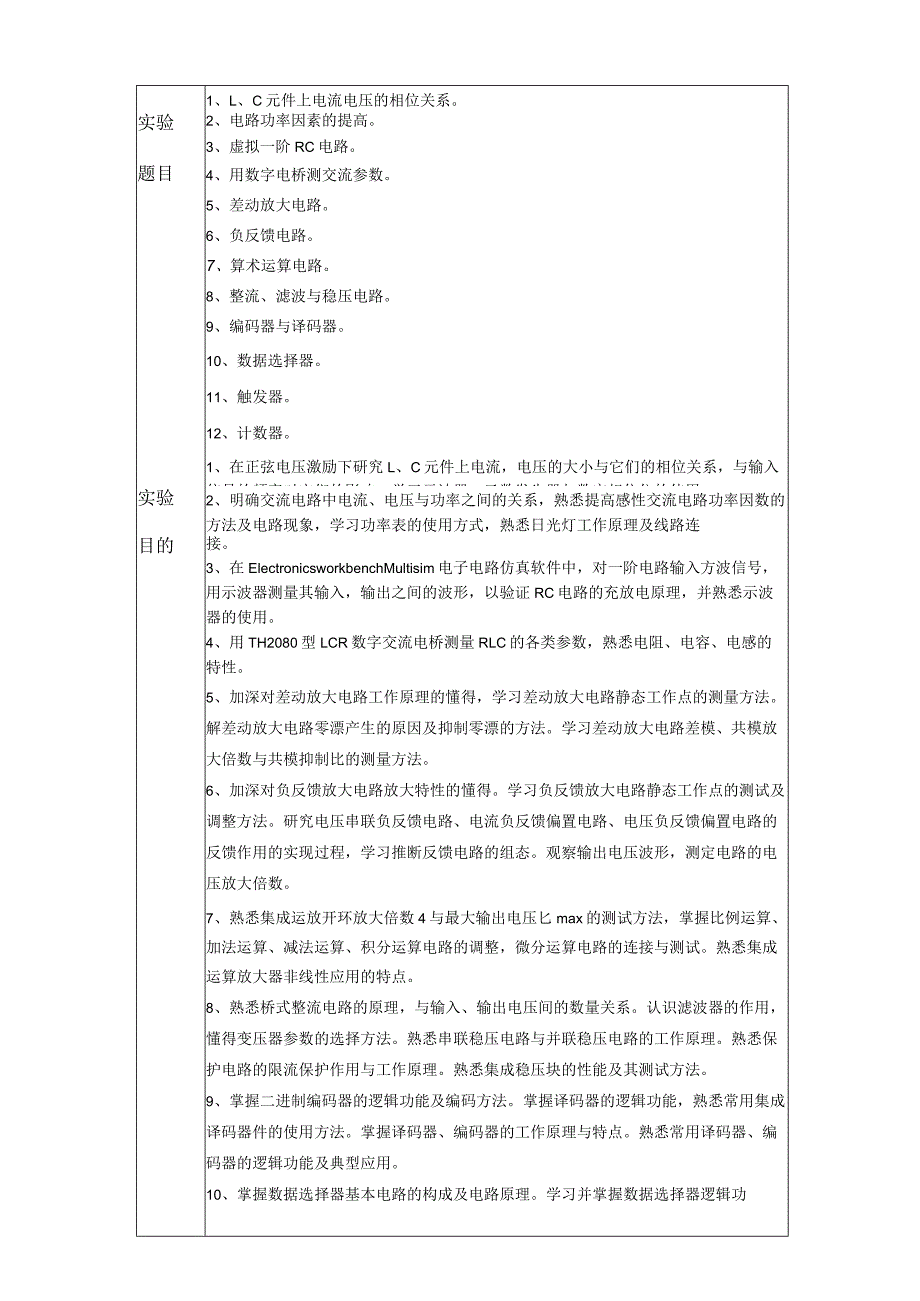

1、川大电工电子综合实践报告电工电子综合实践校外学习中心：贵阳学院学生姓名:吴卫专业：电气工程及其自动化层次：专升本年级：2012年春学号：DH1121Y1002实验时间：2014年1月101、L、C元件上电流电压的相位关系。实验2、电路功率因素的提高。3、虚拟一阶RC电路。题目4、用数字电桥测交流参数。5、差动放大电路。6、负反馈电路。7、算术运算电路。8、整流、滤波与稳压电路。9、编码器与译码器。10、数据选择器。11、触发器。12、计数器。1、在正弦电压激励下研究L、C元件上电流，电压的大小与它们的相位关系，与输入信号的频率对它们的影响，学习示波器、函数发生器与数字相位仪的使用。实验2、明确
2、交流电路中电流、电压与功率之间的关系，熟悉提高感性交流电路功率因数的方法及电路现象，学习功率表的使用方式，熟悉日光灯工作原理及线路连目的接。3、在ElectronicsworkbenchMultisim电子电路仿真软件中，对一阶电路输入方波信号，用示波器测量其输入，输出之间的波形，以验证RC电路的充放电原理，并熟悉示波器的使用。4、用TH2080型LCR数字交流电桥测量RLC的各类参数，熟悉电阻、电容、电感的特性。5、加深对差动放大电路工作原理的懂得，学习差动放大电路静态工作点的测量方法。解差动放大电路零漂产生的原因及抑制零漂的方法。学习差动放大电路差模、共模放大倍数与共模抑制比的测量方法。6
3、、加深对负反馈放大电路放大特性的懂得。学习负反馈放大电路静态工作点的测试及调整方法。研究电压串联负反馈电路、电流负反馈偏置电路、电压负反馈偏置电路的反馈作用的实现过程，学习推断反馈电路的组态。观察输出电压波形，测定电路的电压放大倍数。7、熟悉集成运放开环放大倍数4与最大输出电压匕max的测试方法，掌握比例运算、加法运算、减法运算、积分运算电路的调整，微分运算电路的连接与测试。熟悉集成运算放大器非线性应用的特点。8、熟悉桥式整流电路的原理，与输入、输出电压间的数量关系。认识滤波器的作用，懂得变压器参数的选择方法。熟悉串联稳压电路与并联稳压电路的工作原理。熟悉保护电路的限流保护作用与工作原理。熟悉

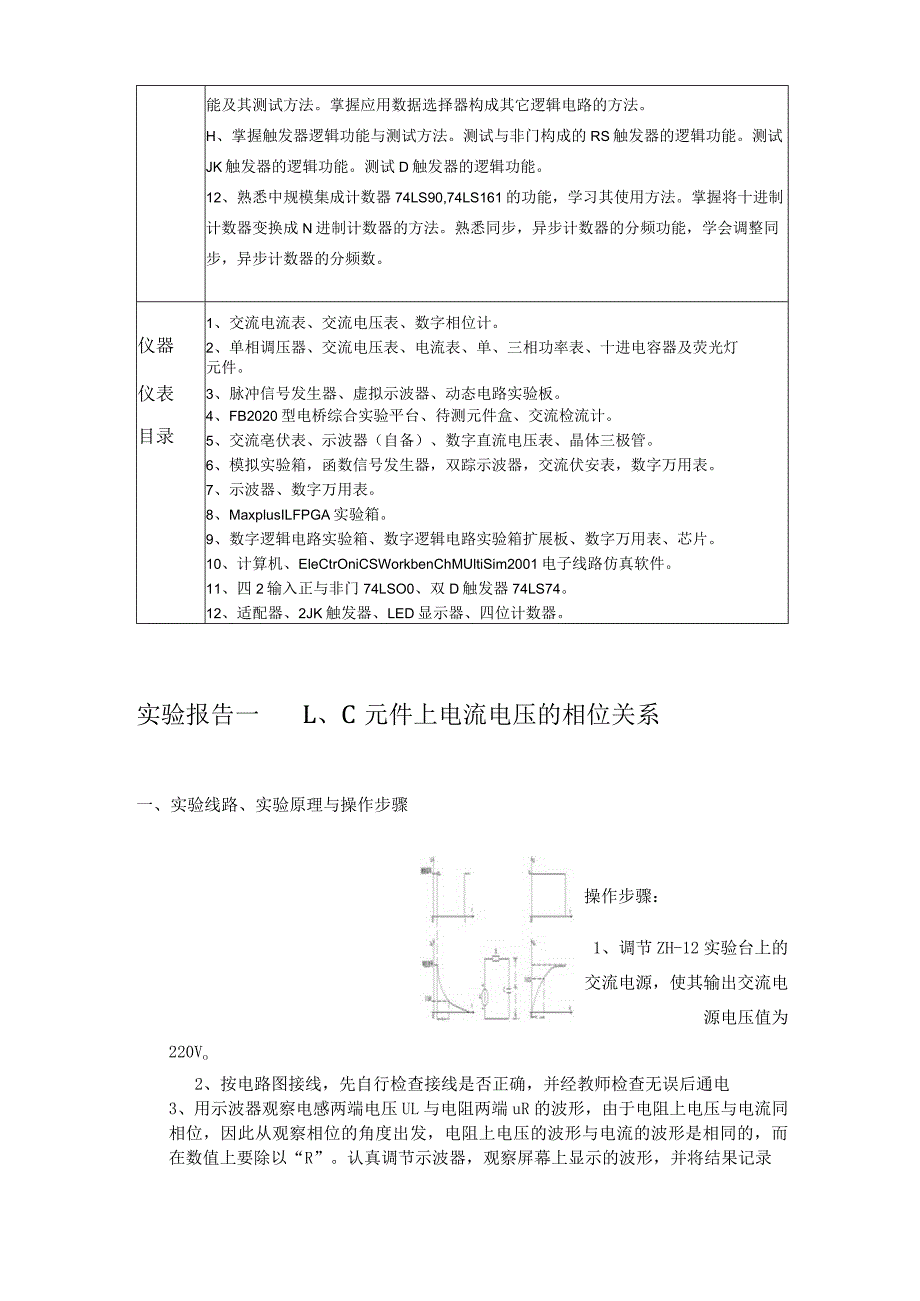

4、集成稳压块的性能及其测试方法。9、掌握二进制编码器的逻辑功能及编码方法。掌握译码器的逻辑功能，熟悉常用集成译码器件的使用方法。掌握译码器、编码器的工作原理与特点。熟悉常用译码器、编码器的逻辑功能及典型应用。10、掌握数据选择器基本电路的构成及电路原理。学习并掌握数据选择器逻辑功能及其测试方法。掌握应用数据选择器构成其它逻辑电路的方法。H、掌握触发器逻辑功能与测试方法。测试与非门构成的RS触发器的逻辑功能。测试JK触发器的逻辑功能。测试D触发器的逻辑功能。12、熟悉中规模集成计数器74LS90,74LS161的功能，学习其使用方法。掌握将十进制计数器变换成N进制计数器的方法。熟悉同步，异步计数器
5、的分频功能，学会调整同步，异步计数器的分频数。仪器1、交流电流表、交流电压表、数字相位计。2、单相调压器、交流电压表、电流表、单、三相功率表、十进电容器及荧光灯仪表元件。3、脉冲信号发生器、虚拟示波器、动态电路实验板。目录4、FB2020型电桥综合实验平台、待测元件盒、交流检流计。5、交流亳伏表、示波器（自备）、数字直流电压表、晶体三极管。6、模拟实验箱，函数信号发生器，双踪示波器，交流伏安表，数字万用表。7、示波器、数字万用表。8、MaxplusILFPGA实验箱。9、数字逻辑电路实验箱、数字逻辑电路实验箱扩展板、数字万用表、芯片。10、计算机、EleCtrOniCSWorkbenChMUl
6、tiSim2001电子线路仿真软件。11、四2输入正与非门74LSO0、双D触发器74LS74。12、适配器、2JK触发器、LED显示器、四位计数器。实验报告一L、C元件上电流电压的相位关系一、实验线路、实验原理与操作步骤操作步骤：1、调节ZH-12实验台上的交流电源，使其输出交流电源电压值为220Vo2、按电路图接线，先自行检查接线是否正确，并经教师检查无误后通电3、用示波器观察电感两端电压UL与电阻两端uR的波形，由于电阻上电压与电流同相位，因此从观察相位的角度出发，电阻上电压的波形与电流的波形是相同的，而在数值上要除以“R”。认真调节示波器，观察屏幕上显示的波形，并将结果记录操作步骤：1
7、、调节ZH-12实验台上的交流电源，使其输出交流电源电压值为24V。2、按图电路图接线，先自行检查接线是否正确，并经教师检查无误后通电。3、用示波器的观察电容两端电压UC与电阻两端电压uR的波形,（原理同上）。认真调节示波器，观察屏幕上显示的波形二、实验结果：1、在电感电路中，电感元件电流强度跟电压成正比，即Izu.用1/（XL）作为比例恒量，写成等式，就得到I=U/（XL）这就是纯电感电路中欧姆定律的表达式。电压超前电路90。分析：当交流电通过线圈时，在线圈中产生感应电动势。根据电磁感应定律，感应电动势为一一了（负号说明自感电动势的实际方向总是阻碍电流的变化）。当电感两端有自感电动势，则在电
8、感两端必有电压，且电压u与自感电动势e,出u=-e=L-相平衡。在电动势、电压、电流三者参考方向一致的情况下，则力设图所示的电感中，有正弦电流i=Imsin通过，则电感两端电压为：包=-msin砌=UmSin（如+90“）dtdt波形与相量图如下：2、在交流电容电路中对电容器来说，其两端极板上电荷随时间的变化率，就是流过连接于电容导线中的电流，而极板上储存的电荷由公式q=Cu决定，因此就有:i=四=C担dtcltu=-idt也可写成：CJ设：电容器两端电压=0如Sinm.-du-d(Utnsnt)-.zCC八I=C=C=CUmcost=ImSln(07+90)dtdt由上式可知：Um_U_II
9、m=CUmg11-7-)C,即1/实验与理论均可证明，电容器的电容C越大，交流电频率越高，则/C越小，也就是对电流的阻碍作用越小，电容对电流的“阻力”称做容抗，用XC代表。C 2fCUc =U = XcIc C、电容元件电压电流大小关系UrIc=CU=XCb、相位关系：Ic超前Uc90实验报告二电路功率因素的提高一、实验原理：供电系统由电源通过输电线路向负载供电。负载通常有电阻负载，也有电感性负载。由于电感性负载有较大的感抗，因而功率较低。若电源向负载传送的功率，当功率P与供电电压U一定时，功率因数越低，线路电流I就越大，从而增加了线路电压降与线路功率损耗,若线路总电阻为R,则线路电压降与线路
10、功率损耗分别为；负载电感进行能量交换，电源向负载提供有功功率的能力必定下降，从而降低了电源容量的利用率。因此，从提高供电系统的经济效益与供电质量，务必采取措施提高电感性负载额功率因数。通常提高电感性负载功率因数的方法是在负载两端并联适当数量的电容器，使负载的总无功功率减小，在传送的有功功率P不变时，使得功率因数提高，线路电流减小。当并联电容器时，总无功功率为Q为0,如今功率因数=1,线路电流I最小。若继续并联电容器，将导致功率因数下降，线路电流增大，这种现象称之过补偿。负载功率因数能够用三表法测量电源电压U、负载电流I与功率P,用公式计算。图2-12-1日光灯电路原理图二、实验内容1 .按实验
11、电路图2-12-2联接线路。2 .将开关Kl闭合，电容支路开关K2断开，通电并观察日光灯的起辉过程，待灯管点亮后，将开关Kl断开，测出实验数据表中C=O时的各项测量数据，记入表2-12-1内。3 .合上开关K2,改变电容C的数值，将测量的数据均记入表2-12-1内。（注：每次改变电容之前，应先将开关Kl闭合，待改变电容之后，再将开关Kl断开）按照书上电路图构成实验电路，按下按钮开关，调节自耦变压器的输出电压为220V,记录功率表、功率因数表、电压表、电流表的读数，接入电容，从小到大增加电容容值，记录不一致电容值时的功率表、功率因数表、电压表与电流表的读数，记入表中。三、实验数据及处理P(W)U
12、(V)Uc(V)I（八）O36.38220219.9168.8110.60.350L0.470.4736.54220219.2168.5111.50.321L0.51136.87220219.6168.4111.40.297L0.561.4736.99220219.4167.8112.30.273L0.652.237.27220218.6167.3112.00.231L0.742.6737.26220219.0167.3112.40.211L0.823.237.23220218.4167.8112.60.199L0.873.6737.74220219.2167.4112.30.187L0.94
13、4.337.74220218.4165.6113.50.182L0.964.7737.79220219.1167.5111.90.185L0.945.338.59220219.9170.2111.80.192L0.91结论在日光灯电路中，在一定范围内，电容值越大，视在功率越少，有电源电压且电路的有功功率一定时，随电路的功率因素提高，它占用电源的容量S就降低，负载电流明显降低。实验报告三虚拟一阶RC电路一、实验原理：1 .动态网络的过渡过程是十分短暂的单次变化过程。要用普通示波器观察过渡过程与测量有关的参数，就务必使这种单次变化的过程重复出现。为此，我们利用信号发生器输出的方波来模拟阶跃激励信号
