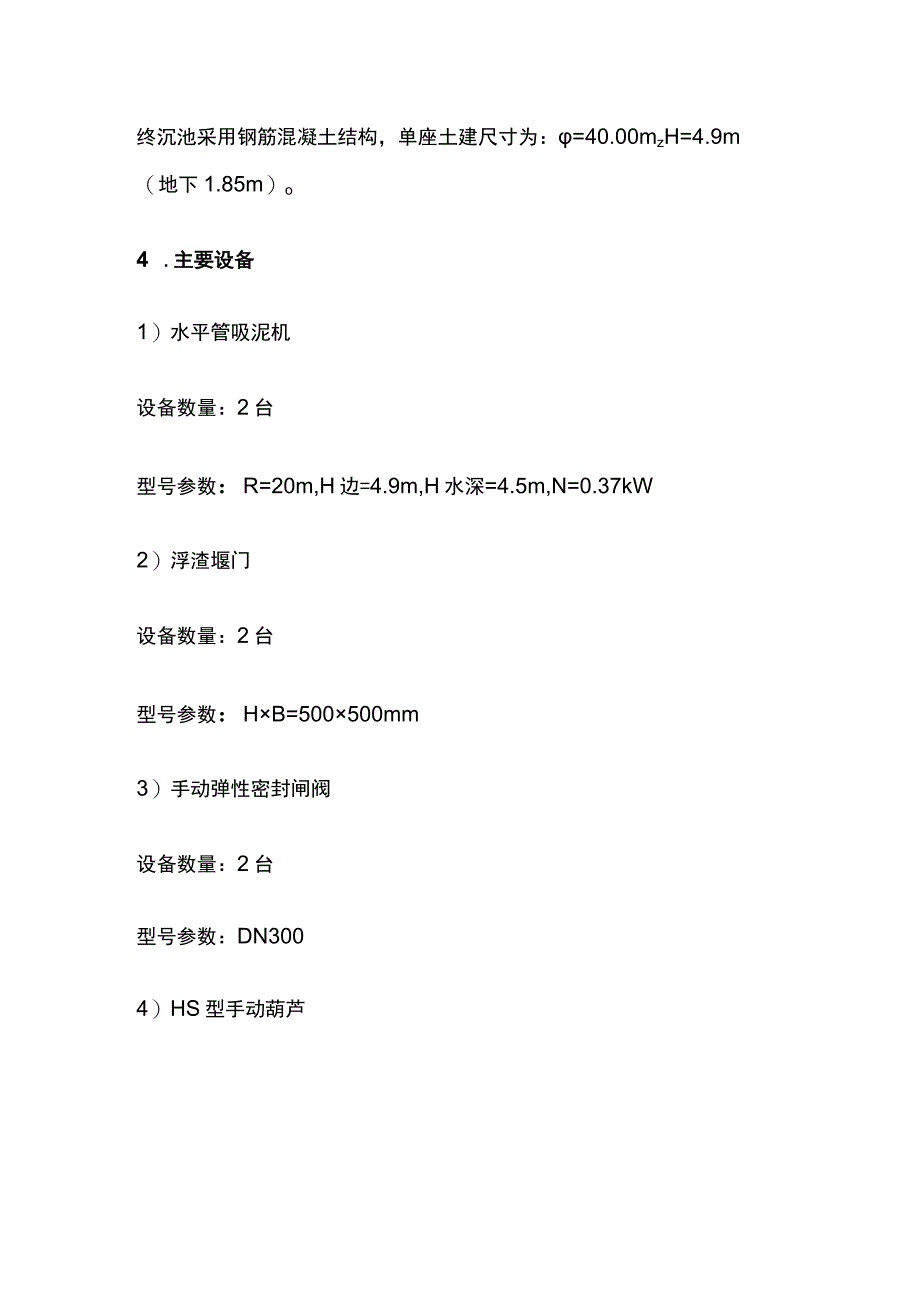

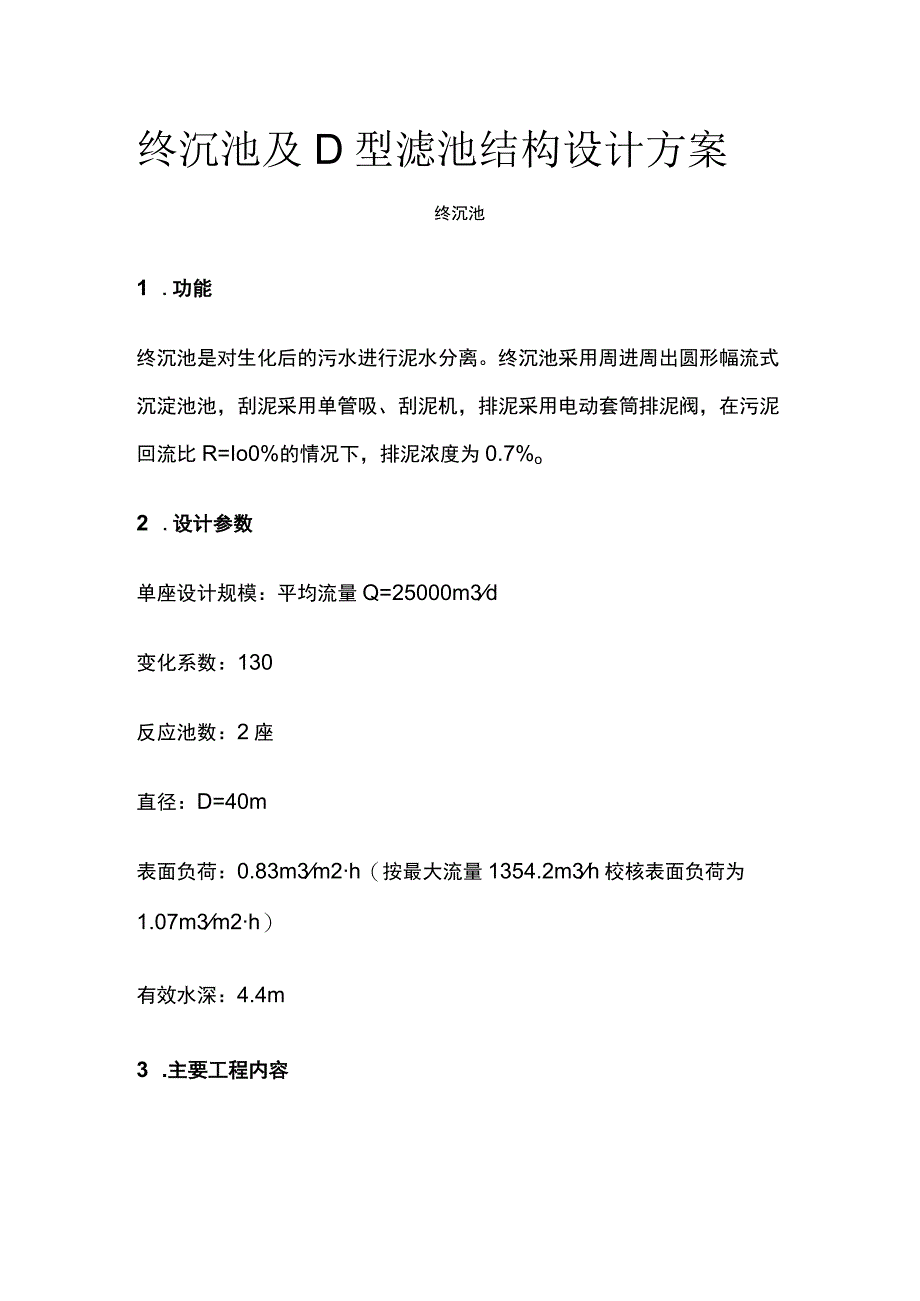

1、终沉池及D型滤池结构设计方案终沉池1 .功能终沉池是对生化后的污水进行泥水分离。终沉池采用周进周出圆形幅流式沉淀池池，刮泥采用单管吸、刮泥机，排泥采用电动套筒排泥阀，在污泥回流比R=Io0%的情况下，排泥浓度为0.7%o2 .设计参数单座设计规模：平均流量Q=25000m3d变化系数：130反应池数：2座直径：D=40m表面负荷：0.83m3m2h（按最大流量1354.2m3h校核表面负荷为1.07m3m2h）有效水深：4.4m3 .主要工程内容终沉池采用钢筋混凝土结构，单座土建尺寸为：=40.00mzH=4.9m（地下1.85m）o4 .主要设备1）水平管吸泥机设备数量：2台型号参数：R=2

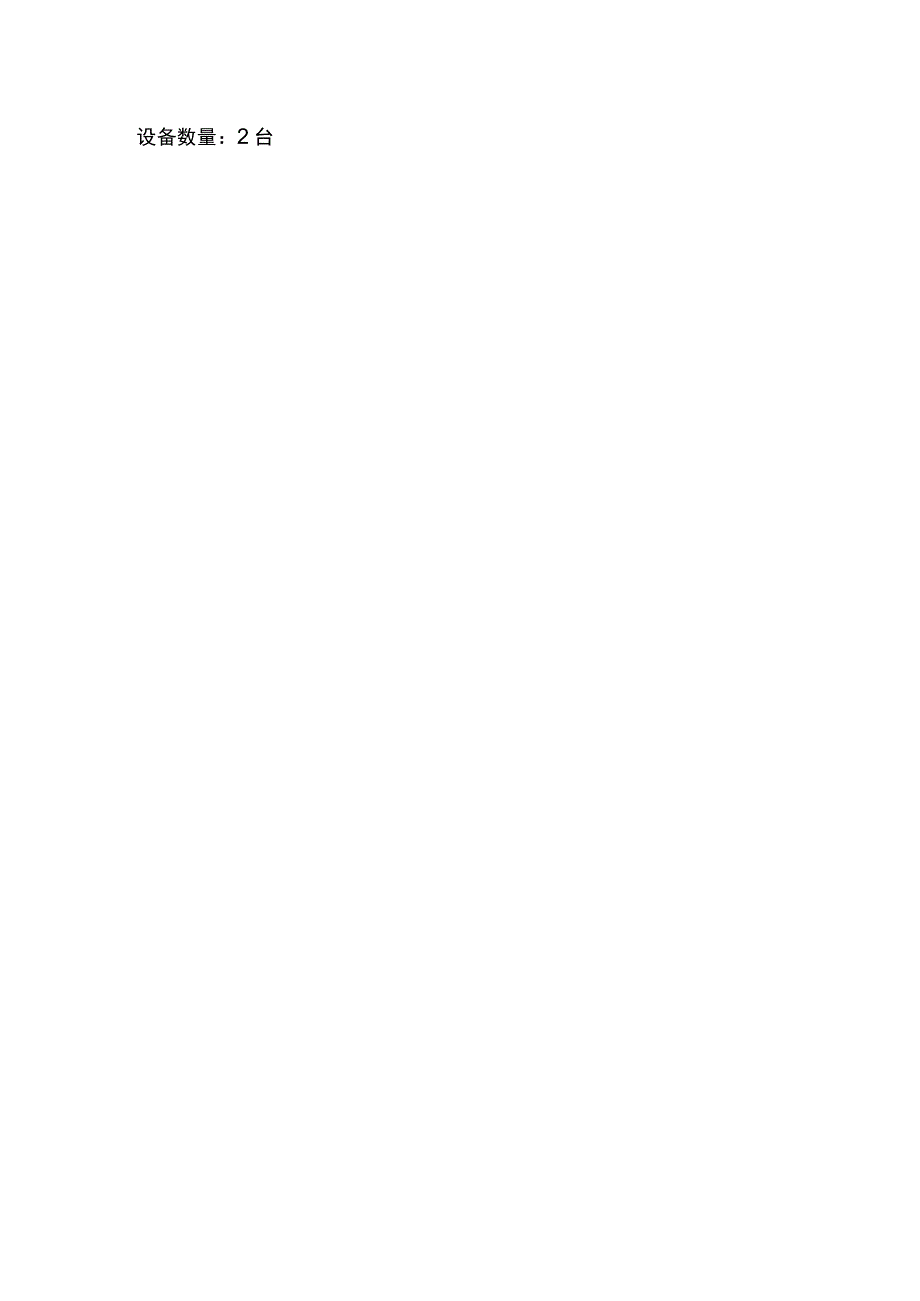

2、0m,H边=4.9m,H水深=4.5m,N=0.37kW2）浮渣堰门设备数量：2台型号参数：HB=500500mm3）手动弹性密封闸阀设备数量：2台型号参数：DN3004）HS型手动葫芦设备数量：2台D型滤池1.功能过滤进一步去除水中SS及BOD.COD、P等污染物，减少细菌数量。反冲洗保证滤池可持续工作和保证过滤效果。二期设滤池一座，钢筋混凝土结构，尺寸LxBxH=29.83mxl6.36m4.1mo滤池分6格，每格过滤面积29m2。一期已建成反冲洗泵房，故二期利用一期的反冲洗泵房，不再新建。2 .设计参数平均设计滤速：12mh最大设计滤速：15.6mh反冲洗：反冲洗分三个阶段：(D气冲35
3、min,强度：30Ls.m2(2)气、水联合冲洗8IOmin水冲强度5Ls.m2,气冲强度30Ls.m2(3)水冲35min,强度:6Ls.m2o(4)表面扫洗强度：2.8Ls.m2主要设备：3 .土建工程滤池结构形式：钢筋混凝土结构数量：1座土建尺寸：LBH=26.73mxl6.44mx4.1m4.新增滤池部分设备1）滤料800mm的纤维滤料2）配水布气系统设备数量：6套4）电动对夹蝶阀设备数量：6台型号参数：DN500,PN=LOMPa电动对夹蝶阀设备数量：6台型号参数：DN250,PN=LOMPa6）电动对夹蝶阀设备数量：6台型号参数：DN400,PN=LOMPa7）电动对夹蝶阀设备数量：6台型号参数：DN250,PN=LOMPa8）电动方闸门设备数量：6个型号参数：500X500,H=1150mm9）电动圆闸门设备数量：6个型号参数：450,H=2125m10）电磁阀型号参数：500X500,H=1150mm设备数量：6个11）潜污泵设备数量：1台型号参数：Q=10m3hzH=IOm,P=0.75kW
