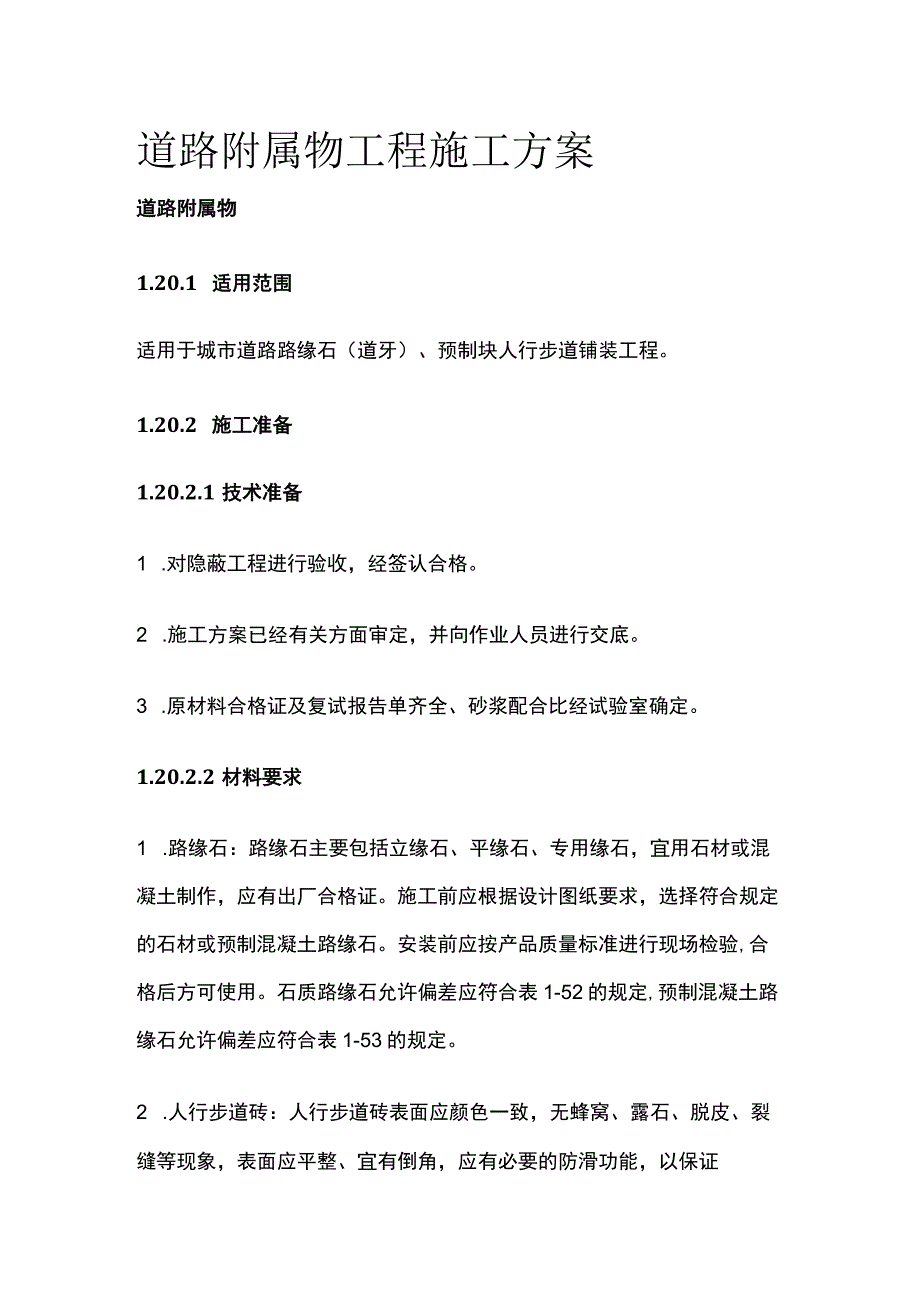

1、道路附属物工程施工方案道路附属物1.20.1 适用范围适用于城市道路路缘石（道牙）、预制块人行步道铺装工程。1.20.2 施工准备1.20.2.1技术准备1 .对隐蔽工程进行验收，经签认合格。2 .施工方案已经有关方面审定，并向作业人员进行交底。3 .原材料合格证及复试报告单齐全、砂浆配合比经试验室确定。1.20.2.2材料要求1 .路缘石：路缘石主要包括立缘石、平缘石、专用缘石，宜用石材或混凝土制作，应有出厂合格证。施工前应根据设计图纸要求，选择符合规定的石材或预制混凝土路缘石。安装前应按产品质量标准进行现场检验,合格后方可使用。石质路缘石允许偏差应符合表1-52的规定,预制混凝土路缘石允许

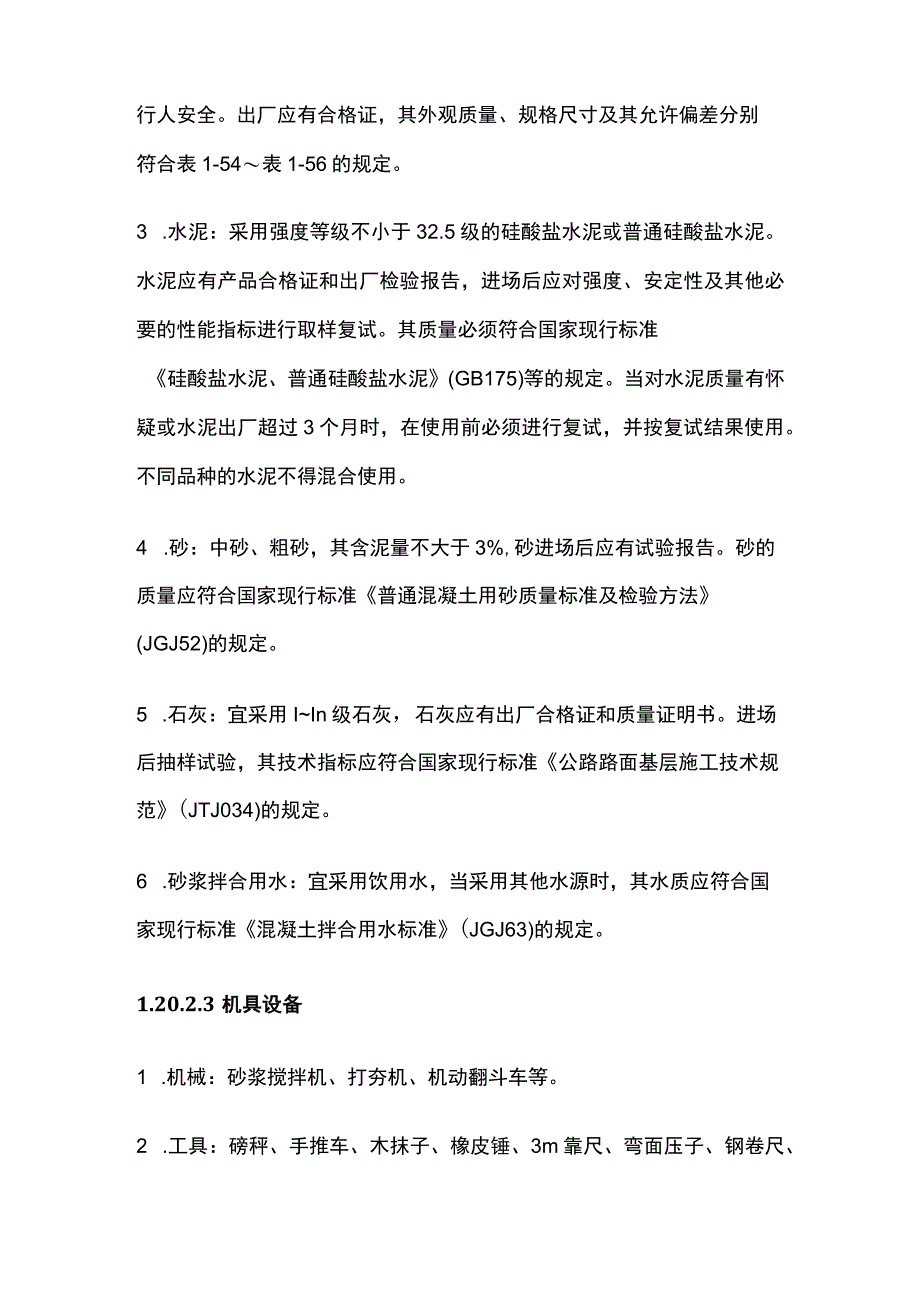

2、偏差应符合表1-53的规定。2 .人行步道砖：人行步道砖表面应颜色一致，无蜂窝、露石、脱皮、裂缝等现象，表面应平整、宜有倒角，应有必要的防滑功能，以保证行人安全。出厂应有合格证，其外观质量、规格尺寸及其允许偏差分别符合表1-54表1-56的规定。3 .水泥：采用强度等级不小于32.5级的硅酸盐水泥或普通硅酸盐水泥。水泥应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复试。其质量必须符合国家现行标准硅酸盐水泥、普通硅酸盐水泥(GB175)等的规定。当对水泥质量有怀疑或水泥出厂超过3个月时，在使用前必须进行复试，并按复试结果使用。不同品种的水泥不得混合使用。4 .砂
3、：中砂、粗砂，其含泥量不大于3%,砂进场后应有试验报告。砂的质量应符合国家现行标准普通混凝土用砂质量标准及检验方法(JGJ52)的规定。5 .石灰：宜采用IIn级石灰，石灰应有出厂合格证和质量证明书。进场后抽样试验，其技术指标应符合国家现行标准公路路面基层施工技术规范(JTJ034)的规定。6 .砂浆拌合用水：宜采用饮用水，当采用其他水源时，其水质应符合国家现行标准混凝土拌合用水标准(JGJ63)的规定。1.20.2.3机具设备1 .机械：砂浆搅拌机、打夯机、机动翻斗车等。2 .工具：磅秤、手推车、木抹子、橡皮锤、3m靠尺、弯面压子、钢卷尺、灰槽、小水桶、小线、筛子、扫帚、铁抹子、铁锹。1.2

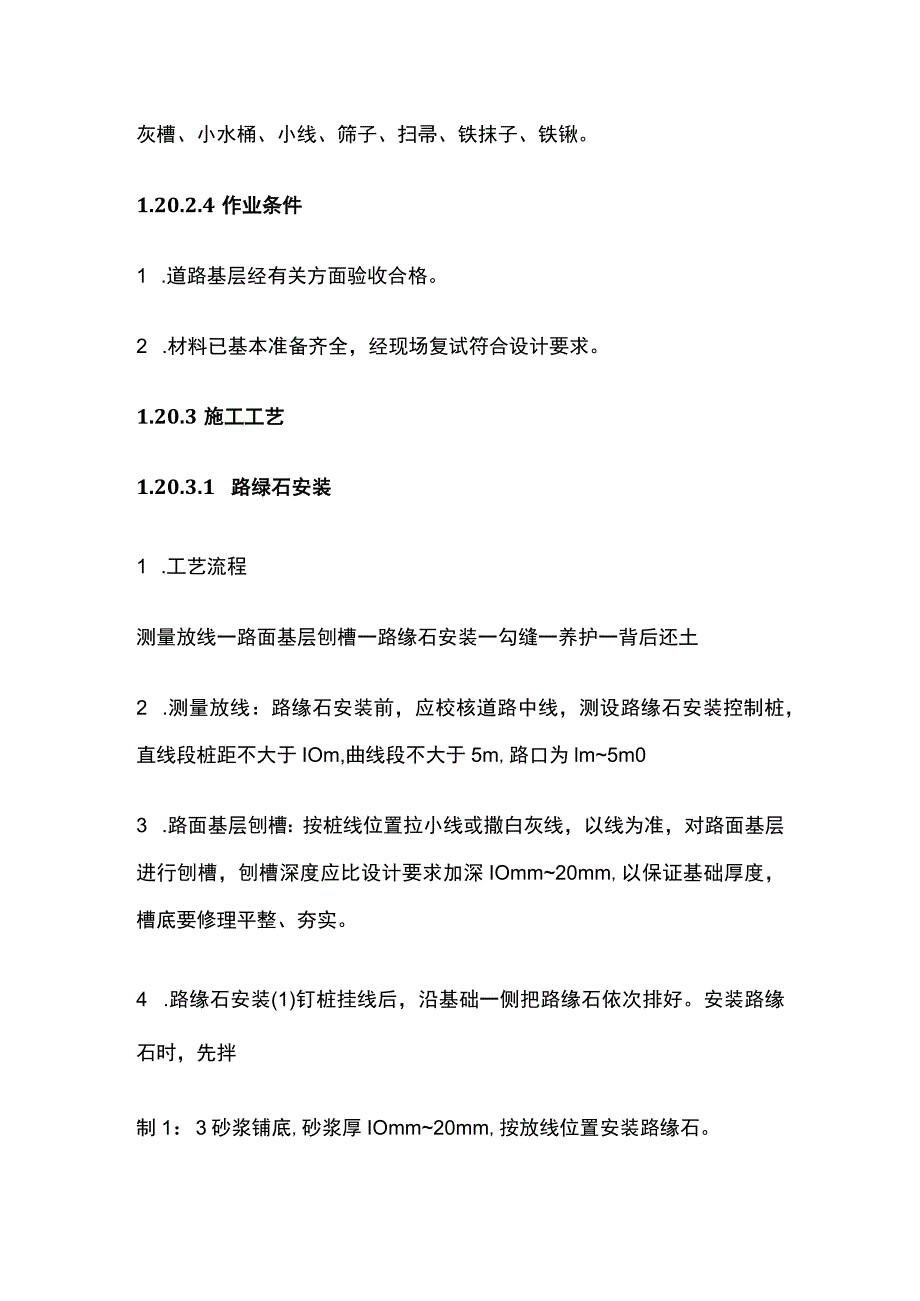

4、0.2.4作业条件1 .道路基层经有关方面验收合格。2 .材料已基本准备齐全，经现场复试符合设计要求。1.20.3施工工艺1.20.3.1 路绿石安装1 .工艺流程测量放线一路面基层刨槽一路缘石安装一勾缝一养护一背后还土2 .测量放线：路缘石安装前，应校核道路中线，测设路缘石安装控制桩，直线段桩距不大于IOm,曲线段不大于5m,路口为lm5m03 .路面基层刨槽：按桩线位置拉小线或撒白灰线，以线为准，对路面基层进行刨槽，刨槽深度应比设计要求加深IOmm20mm,以保证基础厚度，槽底要修理平整、夯实。4 .路缘石安装(1)钉桩挂线后，沿基础一侧把路缘石依次排好。安装路缘石时，先拌制1：3砂浆铺底
5、,砂浆厚IOmm20mm,按放线位置安装路缘石。(2)事先计算好每段路口路缘石块数，路缘石调整块应用机械切割成型或以现浇同强度等级混凝土制作，不得用砖砌抹面方式做路缘石调整块，雨水口处的路缘石应与雨水口配合施工。相邻路缘石缝隙用8mm厚木条或塑料条控制，缝隙宽不应大于IOmmo(3)路缘石安装后，必须再挂线，调整路缘石至顺直、圆滑、平整，对路缘石进行平面及高程检测，当平面及高程超过标准时应进行调整。无障碍路缘石、盲道口路缘石应按设计要求安装。5 .勾缝及养护：勾缝前先将路缘石缝内的土及杂物剔除干净，并用水润湿，然后用符合设计要求的水泥砂浆灌缝填充密实后勾平，用弯面压子压成凹型。用软扫帚扫除多余
6、灰浆，并应适当洒水养护。6 .路缘石背后还土：路缘石背后宜用水泥混凝土浇筑三角支撑，还土应用素土或石灰土夯实,夯实宽度不应小于500mm,每层厚度不应大于150mmo1.20.3.2人行步道砖铺设1 .工艺流程测量放线一基底找平一人行步道砖铺设一平面、高程检测T灌缝及养护2 .测量放线：人行步道砖施工前，根据设计的平面及高程，沿步道中线(或边线)进行测量放线，每5mIOm安测一块步道砖作为控制点,并建立方格网，以控制高程及方向。3 .基底找平：根据测量测设的位置及高程，进行基底找平和冲筋，如基底有缺陷，采用与基底同材料找平处理。4 .人行步道砖铺设(1)人行铺砌步道砖采用的砂浆强度及厚度应符合
7、设计要求。砂浆摊铺宽度应大于步道砖宽度的50mm-100mmo(2)铺砖时应轻拿平放，用橡胶锤敲打稳定，但不得损伤砖的边角。(3)砂浆层不平时，应拿起步道砖重新用砂浆找平，严禁向砖底填塞砂浆或支垫碎砖块等。大方砖接缝IOmm,小方砖及盲道方砖接缝宽3mmo(4)井室周围、边角及不合模数处，小方砖采取切割，大方砖采用现浇同强度混凝土补齐。铺盲道砖，应将导向行走砖与止步砖严格区分，不得混用。5 .平面、高程检测：方砖铺好后，应对步道砖进行平面及高程检测，当平面及高程超过规定时，应返工处理。并检查方砖是否稳固及表面平整度，发现步道砖有活动现象时，应立即修整。6 .灌缝及养生：方砖铺筑后，经检查合格方
8、可进行灌缝。用过筛干砂掺水泥(设计无要求时按1：5)拌和均匀将砖缝灌满，并在砖面洒水使砂灰下沉，再灌砂灰补足；养生3d后方可通行。大方砖铺好后，用过筛干砂掺水泥(设计无要求时按1：5)拌和均匀将砖缝灌满,并在砖面洒水使砂灰下沉，表面用符合设计要求的水泥砂浆勾缝(设计无要求时水泥砂浆强度不低于M7.5)勾缝必须勾实勾满,并在表面压成凹缝;待砂浆凝固后，洒水养生7d方可通行。1.20.3.3季节性施工路缘石和步道砖不得在雨天施工。冬期施工气温不应低于5oCo1.20.4质量标准1.20.4.1 路绿石安装1 .基本要求(1)路缘石稳固，并应做到线条平直、曲线圆顺，表面洁净不被污染，路缘石的勾缝应严
9、密。(2)路缘石背后回填应密实；背后回填混凝土，其配合比符合要求。(3)路缘石混凝土抗压强度符合设计要求。2 .实测项目见表1-57。1.20.4.2人行步道砖铺设1 .基本要求(1)铺砌应平整、稳定，灌缝应饱满，不得有翘动现象。(2)人行道与其他构筑物应接顺，不得有积水现象。2 .实测项目见表1-58。1.20.5 成品保护1.20.5.1 路缘石勾缝及人行步道方砖施工完成后应洒水养护,养护不得少于3d,不得碰撞路缘石和踩踏步道。1.20.5.2 当路缘石安装后进行透层、封层洒布时应对路缘石进行遮盖。1.20.5.3 当路缘石安装后进行路面面层施工时，应采取措施，防止损坏路缘石。1.20.5
10、.4 严禁在已铺好的步道方砖上拌和砂浆。1.20.6 应注意的质量问题1.20.6.1 为避免路缘石不顺直，施工前应做好技术交底及测量放线，并挂线施工。1.20.6.2 为避免步道平整度超差及下沉，步道砖基底施工应与路基、路面同时碾压，以保证整体的压实度。1.20.6.3 为避免错台，应严格控制路缘石基础标高和路缘石顶面标高,人行步道砖与路缘石衔接应平顺。1.20.6.4 为避免砖缝过大，施工前应根据线型和设计宽度，事先做好铺砌方案。1.20.7 环境、职业健康安全管理措施1.20.7.1 环境管理措施1 .施工现场应经常洒水润湿，防止扬尘。2 .运送回填土、水泥砂浆、白灰、水泥等车辆应采取防遗撒措施。1.20.7.2职业健康安全管理措施1 .装卸路缘石、步道方砖的人员应戴手套、穿平底鞋，必须轻装轻放，严禁抛掷和碰撞，防止挤手、砸脚等事故发生。2 .用机动翻斗车运送材料时，司机应持证上岗，不得违章带人行驶。3 .砂浆搅拌机应经常保养，作业后应对搅拌机全面清洗，如需进入筒内清洗时，必须切断电源，设专人在外监护。
