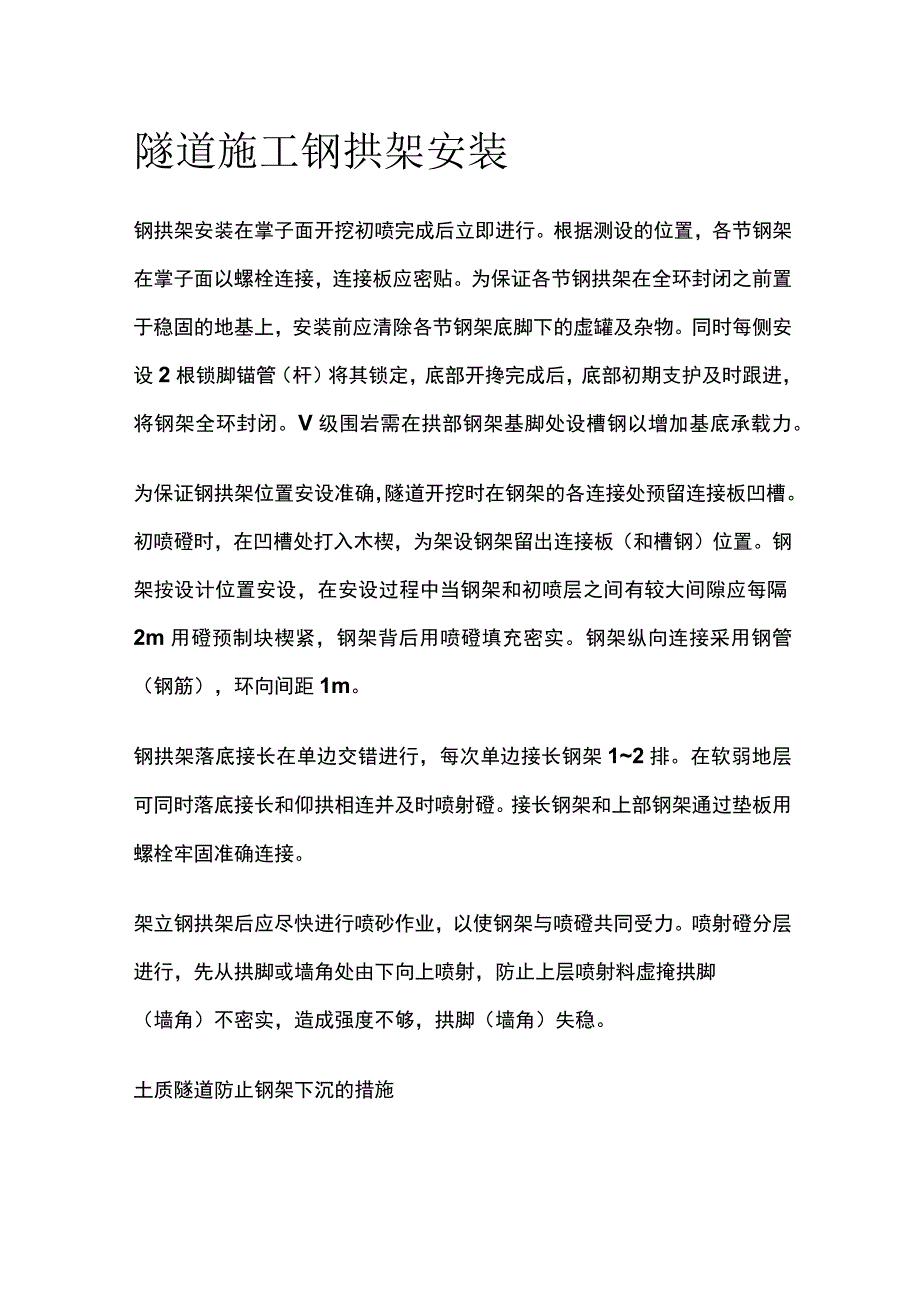

1、隧道施工钢拱架安装钢拱架安装在掌子面开挖初喷完成后立即进行。根据测设的位置，各节钢架在掌子面以螺栓连接，连接板应密贴。为保证各节钢拱架在全环封闭之前置于稳固的地基上，安装前应清除各节钢架底脚下的虚罐及杂物。同时每侧安设2根锁脚锚管（杆）将其锁定，底部开搀完成后，底部初期支护及时跟进，将钢架全环封闭。V级围岩需在拱部钢架基脚处设槽钢以增加基底承载力。为保证钢拱架位置安设准确，隧道开挖时在钢架的各连接处预留连接板凹槽。初喷磴时，在凹槽处打入木楔，为架设钢架留出连接板（和槽钢）位置。钢架按设计位置安设，在安设过程中当钢架和初喷层之间有较大间隙应每隔2m用磴预制块楔紧，钢架背后用喷磴填充密实。钢架纵向

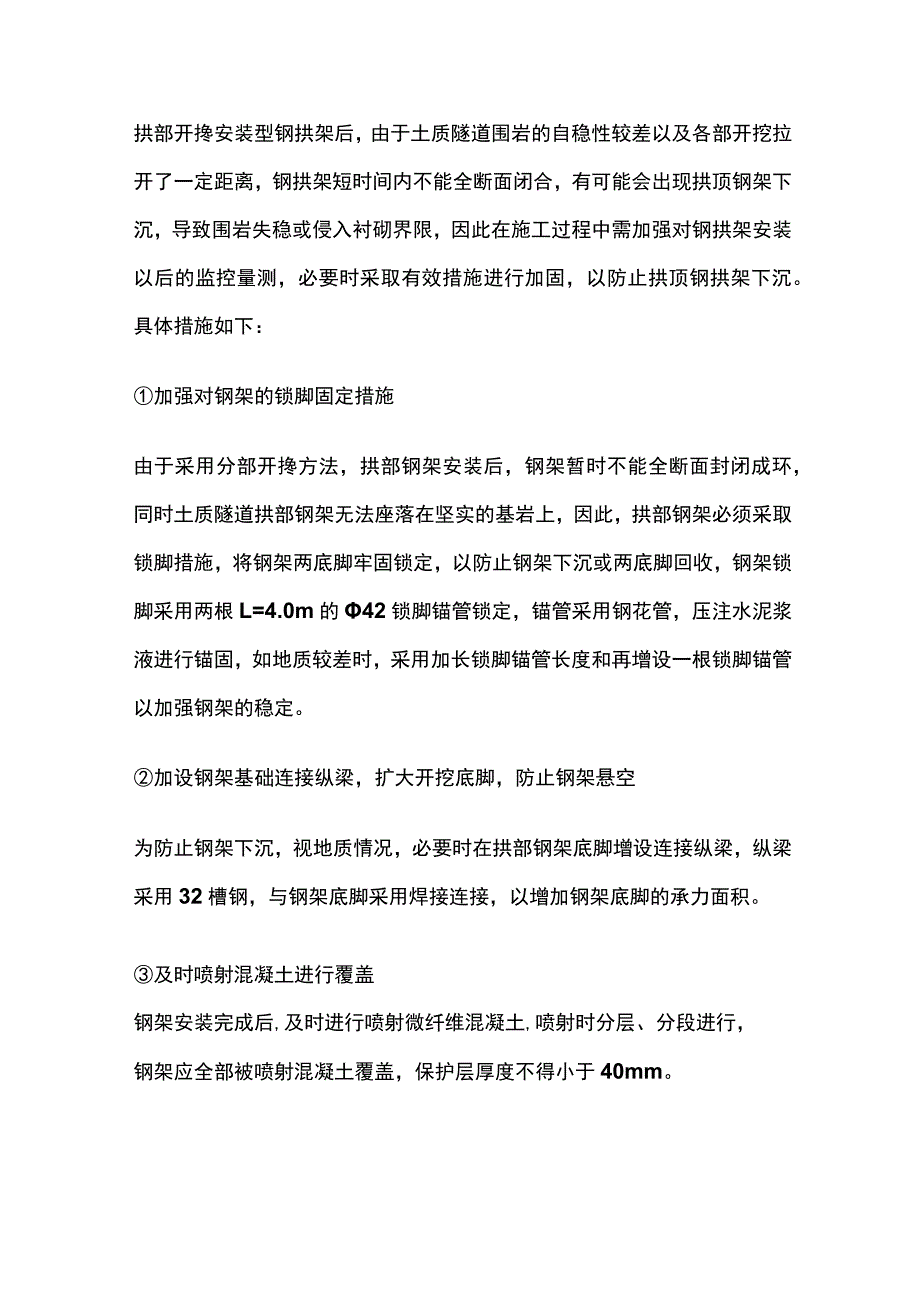

2、连接采用钢管（钢筋），环向间距1m。钢拱架落底接长在单边交错进行，每次单边接长钢架12排。在软弱地层可同时落底接长和仰拱相连并及时喷射磴。接长钢架和上部钢架通过垫板用螺栓牢固准确连接。架立钢拱架后应尽快进行喷砂作业，以使钢架与喷磴共同受力。喷射磴分层进行，先从拱脚或墙角处由下向上喷射，防止上层喷射料虚掩拱脚（墙角）不密实，造成强度不够，拱脚（墙角）失稳。土质隧道防止钢架下沉的措施拱部开搀安装型钢拱架后，由于土质隧道围岩的自稳性较差以及各部开挖拉开了一定距离，钢拱架短时间内不能全断面闭合，有可能会出现拱顶钢架下沉，导致围岩失稳或侵入衬砌界限，因此在施工过程中需加强对钢拱架安装以后的监控量测，必要
3、时采取有效措施进行加固，以防止拱顶钢拱架下沉。具体措施如下：加强对钢架的锁脚固定措施由于采用分部开搀方法，拱部钢架安装后，钢架暂时不能全断面封闭成环，同时土质隧道拱部钢架无法座落在坚实的基岩上，因此，拱部钢架必须采取锁脚措施，将钢架两底脚牢固锁定，以防止钢架下沉或两底脚回收，钢架锁脚采用两根L=4.0m的42锁脚锚管锁定，锚管采用钢花管，压注水泥浆液进行锚固，如地质较差时，采用加长锁脚锚管长度和再增设一根锁脚锚管以加强钢架的稳定。加设钢架基础连接纵梁，扩大开挖底脚，防止钢架悬空为防止钢架下沉，视地质情况，必要时在拱部钢架底脚增设连接纵梁，纵梁采用32槽钢，与钢架底脚采用焊接连接，以增加钢架底脚

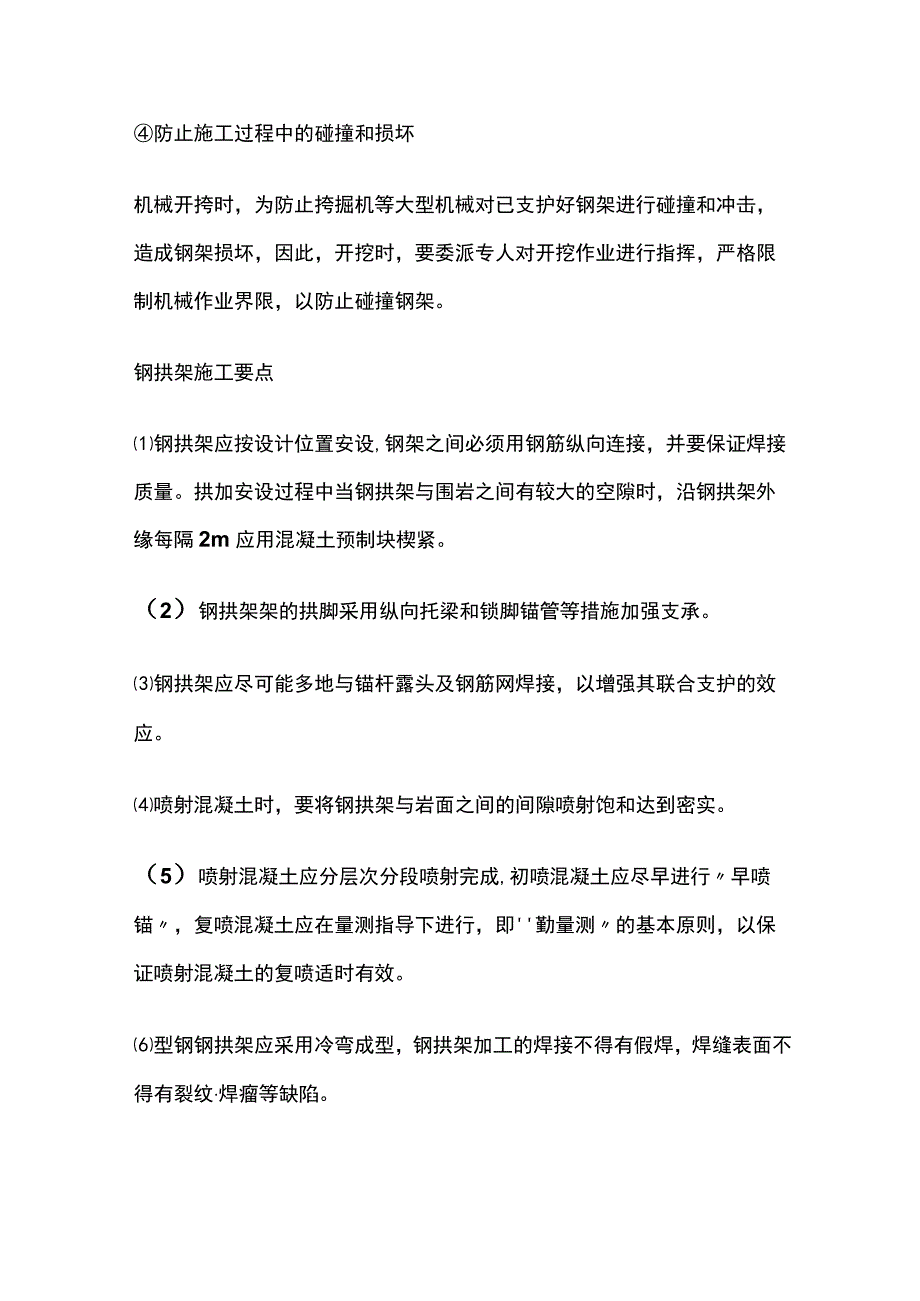

4、的承力面积。及时喷射混凝土进行覆盖钢架安装完成后,及时进行喷射微纤维混凝土,喷射时分层、分段进行，钢架应全部被喷射混凝土覆盖，保护层厚度不得小于40mm。防止施工过程中的碰撞和损坏机械开挎时，为防止挎掘机等大型机械对已支护好钢架进行碰撞和冲击，造成钢架损坏，因此，开挖时，要委派专人对开挖作业进行指挥，严格限制机械作业界限，以防止碰撞钢架。钢拱架施工要点钢拱架应按设计位置安设,钢架之间必须用钢筋纵向连接，并要保证焊接质量。拱加安设过程中当钢拱架与围岩之间有较大的空隙时，沿钢拱架外缘每隔2m应用混凝土预制块楔紧。（2）钢拱架架的拱脚采用纵向托梁和锁脚锚管等措施加强支承。钢拱架应尽可能多地与锚杆露头及钢筋网焊接，以增强其联合支护的效应。喷射混凝土时，要将钢拱架与岩面之间的间隙喷射饱和达到密实。（5）喷射混凝土应分层次分段喷射完成,初喷混凝土应尽早进行早喷锚，复喷混凝土应在量测指导下进行，即勤量测的基本原则，以保证喷射混凝土的复喷适时有效。型钢钢拱架应采用冷弯成型，钢拱架加工的焊接不得有假焊，焊缝表面不得有裂纹焊瘤等缺陷。每根钢拱架加工完成后应放在水泥地面上试拼，周边拼装允许误差为3cm,平面翘曲应小于2cm。（8）钢拱架应在初喷混凝土后及时架设，各节钢拱架间以螺栓连接，连接板必须密贴。钢拱架安装前应清除底脚下的虚罐及杂物,钢拱架底脚应置于牢固的基础上。
