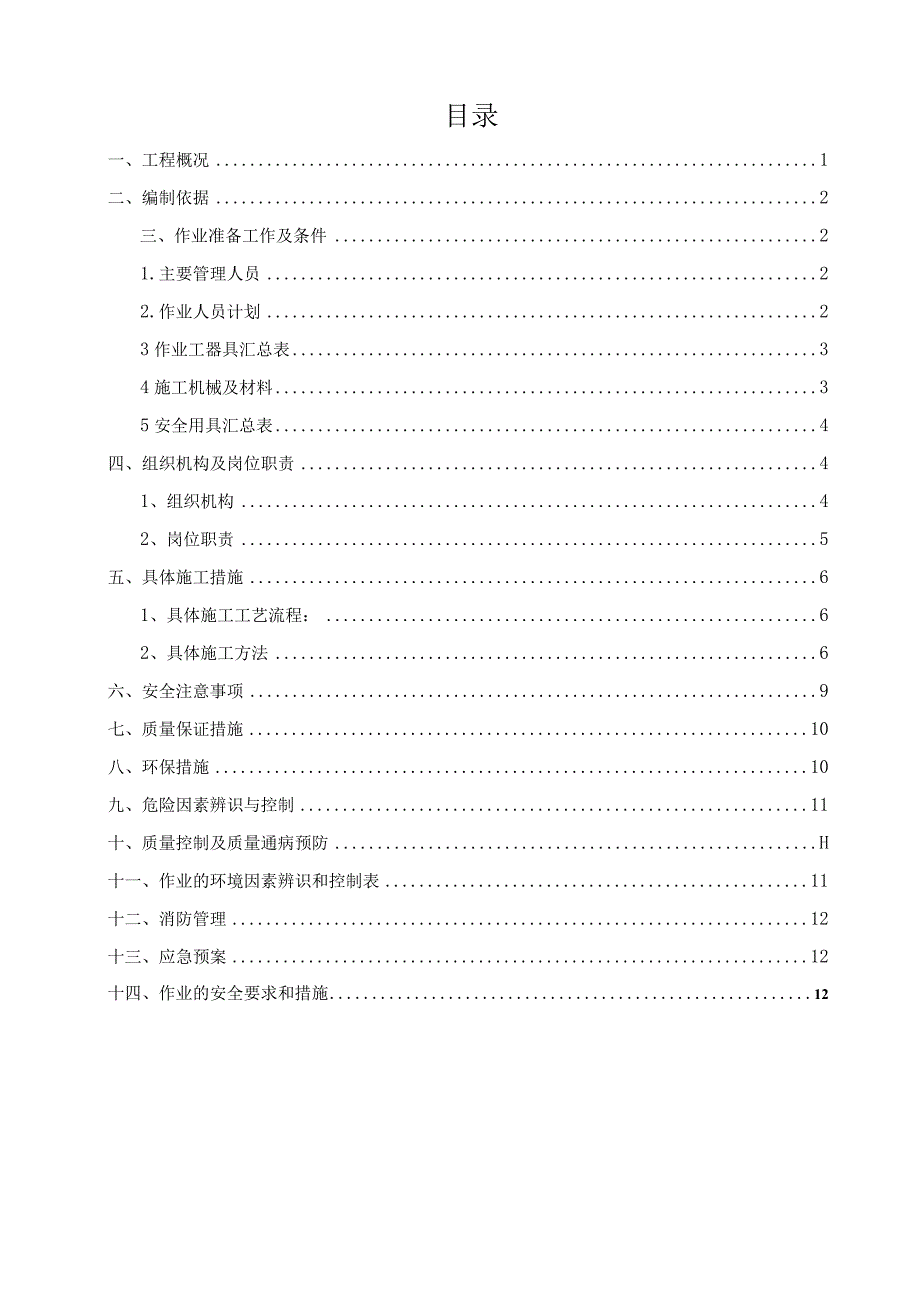

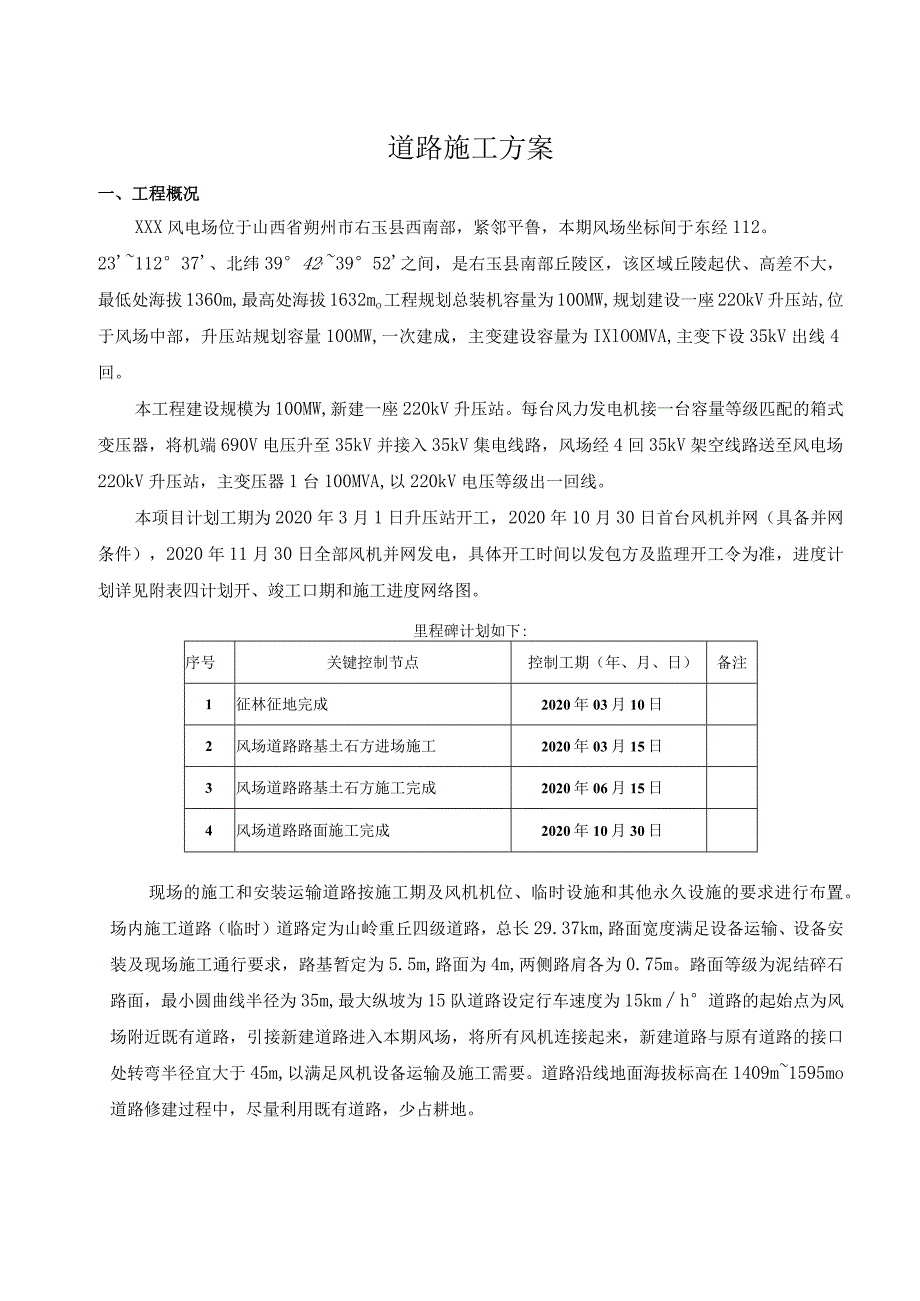

1、目录一、工程概况1二、编制依据2三、作业准备工作及条件21.主要管理人员22.作业人员计划23作业工器具汇总表34施工机械及材料35安全用具汇总表4四、组织机构及岗位职责41、组织机构42、岗位职责5五、具体施工措施61、具体施工工艺流程：62、具体施工方法6六、安全注意事项9七、质量保证措施10八、环保措施10九、危险因素辨识与控制11十、质量控制及质量通病预防H十一、作业的环境因素辨识和控制表11十二、消防管理12十三、应急预案12十四、作业的安全要求和措施12道路施工方案一、工程概况XXX风电场位于山西省朔州市右玉县西南部，紧邻平鲁，本期风场坐标间于东经112。2311237、北纬394
2、2,3952之间，是右玉县南部丘陵区，该区域丘陵起伏、高差不大，最低处海拔1360m,最高处海拔1632mo工程规划总装机容量为100MW,规划建设一座22OkV升压站,位于风场中部，升压站规划容量100MW,一次建成，主变建设容量为IXlOOMVA,主变下设35kV出线4回。本工程建设规模为100MW,新建一座220kV升压站。每台风力发电机接一台容量等级匹配的箱式变压器，将机端690V电压升至35kV并接入35kV集电线路，风场经4回35kV架空线路送至风电场22OkV升压站，主变压器1台100MVA,以220kV电压等级出一回线。本项目计划工期为2020年3月1日升压站开工，2020年1
3、0月30日首台风机并网（具备并网条件），2020年11月30日全部风机并网发电，具体开工时间以发包方及监理开工令为准，进度计划详见附表四计划开、竣工口期和施工进度网络图。里程碑计划如下:序号关键控制节点控制工期（年、月、日）备注1征林征地完成2020年03月10日2风场道路路基土石方进场施工2020年03月15日3风场道路路基土石方施工完成2020年06月15日4风场道路路面施工完成2020年10月30日现场的施工和安装运输道路按施工期及风机机位、临时设施和其他永久设施的要求进行布置。场内施工道路（临时）道路定为山岭重丘四级道路，总长29.37km,路面宽度满足设备运输、设备安装及现场施工通行

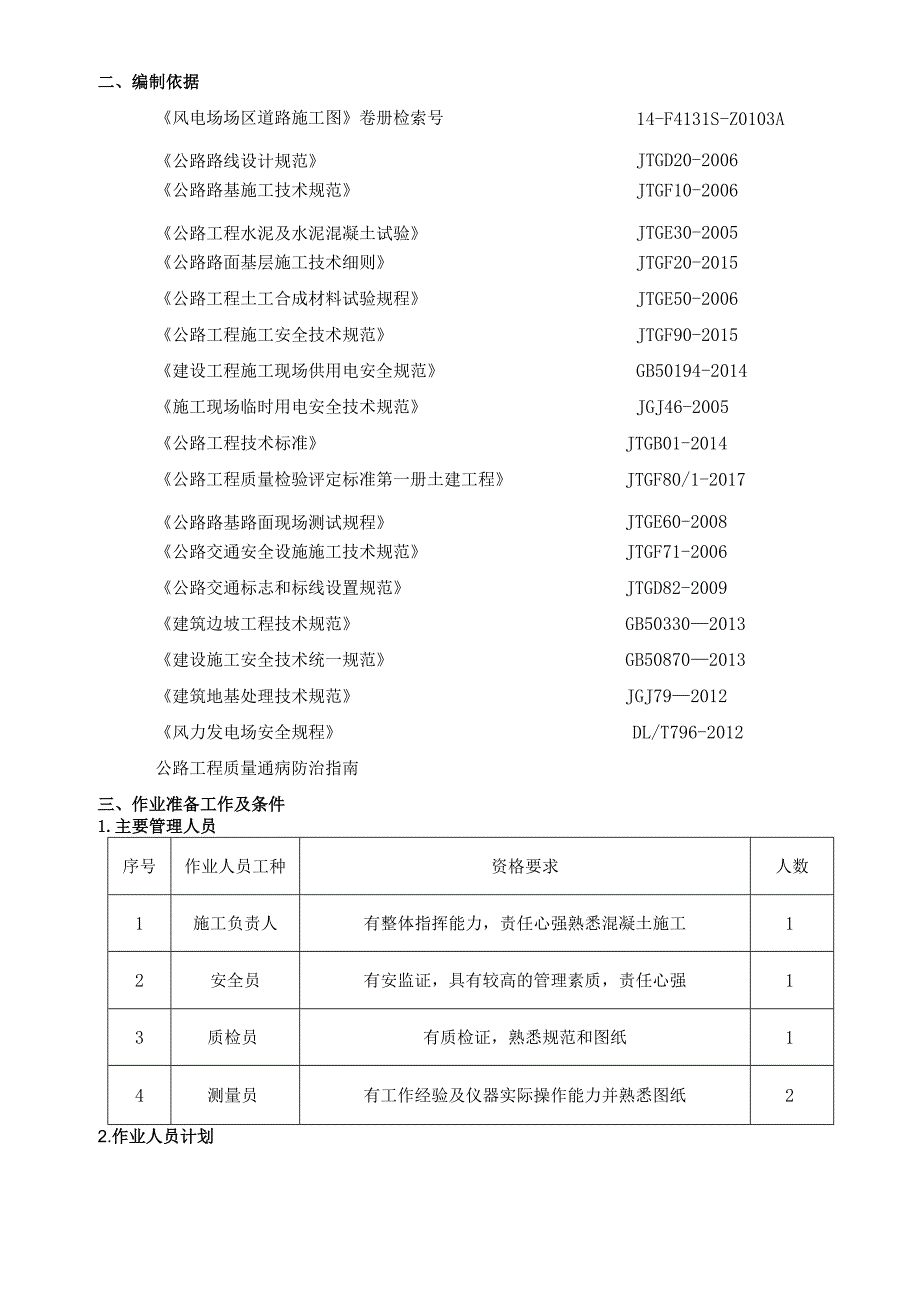

4、要求，路基暂定为5.5m,路面为4m,两侧路肩各为0.75m。路面等级为泥结碎石路面，最小圆曲线半径为35m,最大纵坡为15队道路设定行车速度为15kmh道路的起始点为风场附近既有道路，引接新建道路进入本期风场，将所有风机连接起来，新建道路与原有道路的接口处转弯半径宜大于45m,以满足风机设备运输及施工需要。道路沿线地面海拔标高在1409m1595mo道路修建过程中，尽量利用既有道路，少占耕地。二、编制依据风电场场区道路施工图卷册检索号14-F4131S-Z0103A公路路线设计规范JTGD20-2006公路路基施工技术规范JTGF10-2006公路工程水泥及水泥混凝土试验JTGE30-200
5、5公路路面基层施工技术细则JTGF20-2015公路工程土工合成材料试验规程JTGE50-2006公路工程施工安全技术规范JTGF90-2015建设工程施工现场供用电安全规范GB50194-2014施工现场临时用电安全技术规范JGJ46-2005公路工程技术标准JTGB01-2014公路工程质量检验评定标准第一册土建工程JTGF80/1-2017公路路基路面现场测试规程JTGE60-2008公路交通安全设施施工技术规范JTGF71-2006公路交通标志和标线设置规范JTGD82-2009建筑边坡工程技术规范GB503302013建设施工安全技术统一规范GB508702013建筑地基处理技术规范
6、JGJ792012风力发电场安全规程DL/T796-2012公路工程质量通病防治指南三、作业准备工作及条件1.主要管理人员序号作业人员工种资格要求人数1施工负责人有整体指挥能力，责任心强熟悉混凝土施工12安全员有安监证，具有较高的管理素质，责任心强13质检员有质检证，熟悉规范和图纸14测量员有工作经验及仪器实际操作能力并熟悉图纸22.作业人员计划序号作业人员工种资格要求人数1挖掘机司机熟练本工种作业42压路机司机熟练本工种作业13汽车驾驶员具有3年以上驾驶经验，且驾驶证为B证以上54机械维修工熟练各种土方工程机械的维修技能35后勤保障员负责日常生产、生活需要26小工协助土方工程机械作业43作业
7、工器具汇总表序号仪器仪表名称规格型号数量备注1GNSS接收机南方银河62用于道路放样2水准仪G266701台用于测量高程3钢卷尺50m1把用于道路量距4塔尺5m2个配合水准仪作业5铁锹/5把用于小型土方挖填6镐头I2把临时使用工具4施工机械及材料4.1施工机械汇总表序号名称规格型号数量备注1挖掘机LG6300E1台平台开挖2装载机JK956300NHNZ000411台平台回填2挖掘机LG6245E1台道路开挖3装载机JK956300NHNZ000411台道路回填4装载机YF06X10091400351台道路开挖5油罐车1辆用于施工现场燃油供应6压路机1辆用于土方回填碾压7洒水车1辆用于施工现场
8、洒水除尘8通勤车长城牌皮卡1辆用于工人来回上下班4.2材料汇总表序号名称规格型号数量备注1涵管A500或AlOOO若干视现场具体情况2水泥P.042.5若干场内道路的做法3石灰熟石灰若干场内道路的做法4天然砂砾/若干场内道路的做法5交通指示牌/若干视现场具体情况5安全用具汇总表序号安全器具名称数量备注1安全帽20顶公司统一购买3警示线2000米用于平台征地范围的标定4安全提示牌4套道路沿线及平台5森林防火警示牌4套进场道路入口处6防护钢丝网600米用于道路修整、平台边坡修复时防落石四处滚7路障1处进场道路入口处8路桩20个施工场地四、组织机构及岗位职责1、组织机构2、岗位职责项目经理岗位职责（
9、一）在企业总经理（法定代表人）授权下,主持项目部生产、经营工作，履行合同义务和目标责任书职责，负责项目全过程、全面管理和重大问题的决策与执行监督。（二）组织编制项目施工总体策划和实施规划，落实项目组织机构、资源配置，确保项目按计划、有序执行。（三）协助企业主管部门编制项目定岗、定编、定薪方案，明确各级人员职责和权限。（四）组织制定项目各项管理制度，建立质量、职业健康安全和环境管理等专业管理体系，并组织实施。（五）组织企业下达的年度生产、经营责任目标指标的分解，实施目标指标的层层分解与落实，并组织项目部内部的定期盘点、分析、纠偏。（六）组织按照合同、施工总体策划方案实施项目施工，确保实现进度、质
10、量、安全、成本控制目标和项目的履约目标。（七）组织实施项目的变更与索赔、分包签证与分包费用结算、施工图预算、材料量控等工作。（八）在企业财务制度规定的范围内，根据企业授权和施工项目管理的需要，决定资金的投入和使用。（九）主持项目部安全生产委员会和安全工作例会，及时研究解决安全工作中存在的问题；保证安全技术措施经费和奖惩落实。（+）在授权范围内负责与业主、各协作单位、监理工程师和分包商等的协调，处理与施工项目管理有关的内部与外部事项，解决项目中出现的问题。（十一）负责分包商、协作队伍的项目管理。在授权范围内，按物资采购程序文件的规定组织物资采购。（十二）参与工程竣工验收，准备结算资料和分析总结，
11、接受审计。（十三）负责项目保修、工程款与履约保证金收取、分承包费用结算等各项善后工作。（十四）协助书记做好项目部的企业文化建设、党建、思想政治工作、党风廉政建设和精神文明建设。项目执行经理职责（一）负责组织施工总体策划，编制施工进度计划，并进行交底。（二）组织落实劳动力、机械、物资等重要资源的配置，组织协调项目施工进度计划的实施。（三）对施工质量全面负责，掌握施工过程质量信息，具体组织实施质量事故的原因分析和调查处理。（四）负责安全生产、文明施工和环境管理工作，督促安全技术措施计划与施工计划同步实施，确保现场具备完善的安全文明施工条件。（五）组织对重大危险性施工项目开工前的安全文明施工条件进行
12、检查、落实。（六）组织人身重伤、死亡事故和重大施工机械设备、火灾事故的调查处理工作，组织实施纠正和预防措施。项目部总工程师职责（一）组织施工组织总设计及施工组织专业设计的编制、交底工作；主持重大施工项目的技术交底和开工前的检查。（二）组织施工图纸会检。参加重大设计变更的审议。（三）审批作业指导书和有关工程技术文件及安全技术措施，组织制定、报审与实施本项目计划。（四）协助落实工程分包、劳力、机械需求计划，并监督执行。参加日常施工组织、调度工作，及时解决存在的技术问题。（五）组织、协调企业质量、职业健康安全和环境管理体系在本项目的有效实施；组织项目部质量、职业健康安全、环境目标的制定、分解与落实。
13、（六）组织、协调技术检验、计量管理和施工技术资料的积累整理工作。（七）负责本项目施工安全设施的研制及安全设施标准化的推行工作。（八）审批安全施工作业票，负责对重大危险性施工项目监督指导。（九）负责组织重点项目质量监督的自查和配合相关方的监督检查工作，组织实施各项技术监督工作。（十）掌握质量动态，对重大质量、技术问题、系统性和严重性不合格品，及时主持与组织评审、调查分析，实施纠正和预防措施。（十一）参加安全大检查，解决存在的安全技术问题；参加人身重伤、死亡事故和重大施工机械设备、火灾事故的调查处理工作。五、具体施工措施1、具体施工工艺流程：道路施工作业：测量放线一植被清理一路堑开挖f石方回填f机
14、械摊铺路面20cm泥结碎石面层/级配碎砾石结合山皮石面层f挡土墙f排水沟一边坡一线路沿线拆迁设施2、具体施工方法1）测量放线由专业测量人员根据设计图纸，定出场地线路方向及上平标高（以满足车辆运行需要为准则）。2）植被清理施工道路开挖前采用机械进行地表植被清理，人工配合清理的施工方法进行清理，清理好的植被进行堆放整齐，植被清理完以后通知监理验收合格后，进行下一道施工顺序。清理后的植被堆放在弃土场内，以备工程完工后，植被恢复时利用。3）路堑开挖（一）路堑开挖根据地形情况采用挖掘机配合自卸汽车运输或铲运机开挖运输，对施工场地狭窄地段无法进入机械时采用人工配合小型机具施工。靠近基床底层表面及边坡辅以人工开挖。（二）路堑挖方采用横向台阶分层开挖，深挖路堑采用“横向分
