高温工况下阀门材料选择原则.docx

上传人:p** 文档编号:575909 上传时间:2023-11-08 格式:DOCX 页数:3 大小:16.85KB
下载 相关 举报
高温工况下阀门材料选择原则.docx_第1页
第1页 / 共3页
高温工况下阀门材料选择原则.docx_第2页
第2页 / 共3页
高温工况下阀门材料选择原则.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《高温工况下阀门材料选择原则.docx》由会员分享,可在线阅读,更多相关《高温工况下阀门材料选择原则.docx(3页珍藏版)》请在第壹文秘上搜索。

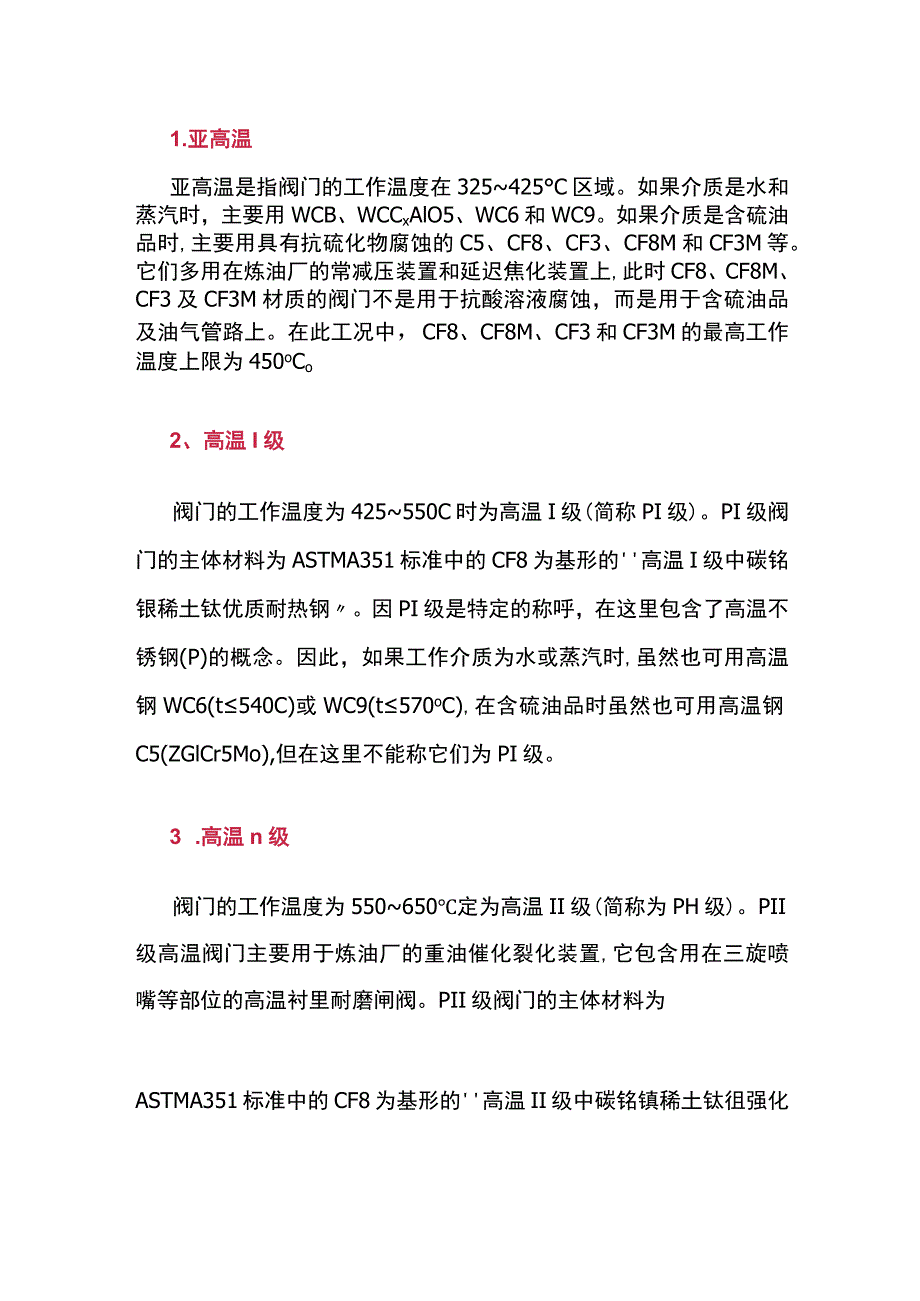

1、1.亚高温亚高温是指阀门的工作温度在325425C区域。如果介质是水和蒸汽时,主要用WCB、WCCxAlO5、WC6和WC9。如果介质是含硫油品时,主要用具有抗硫化物腐蚀的C5、CF8、CF3、CF8M和CF3M等。它们多用在炼油厂的常减压装置和延迟焦化装置上,此时CF8、CF8M、CF3及CF3M材质的阀门不是用于抗酸溶液腐蚀,而是用于含硫油品及油气管路上。在此工况中,CF8、CF8M、CF3和CF3M的最高工作温度上限为450oCo2、高温I级阀门的工作温度为425550C时为高温I级(简称PI级)。PI级阀门的主体材料为ASTMA351标准中的CF8为基形的高温I级中碳铭银稀土钛优质耐热

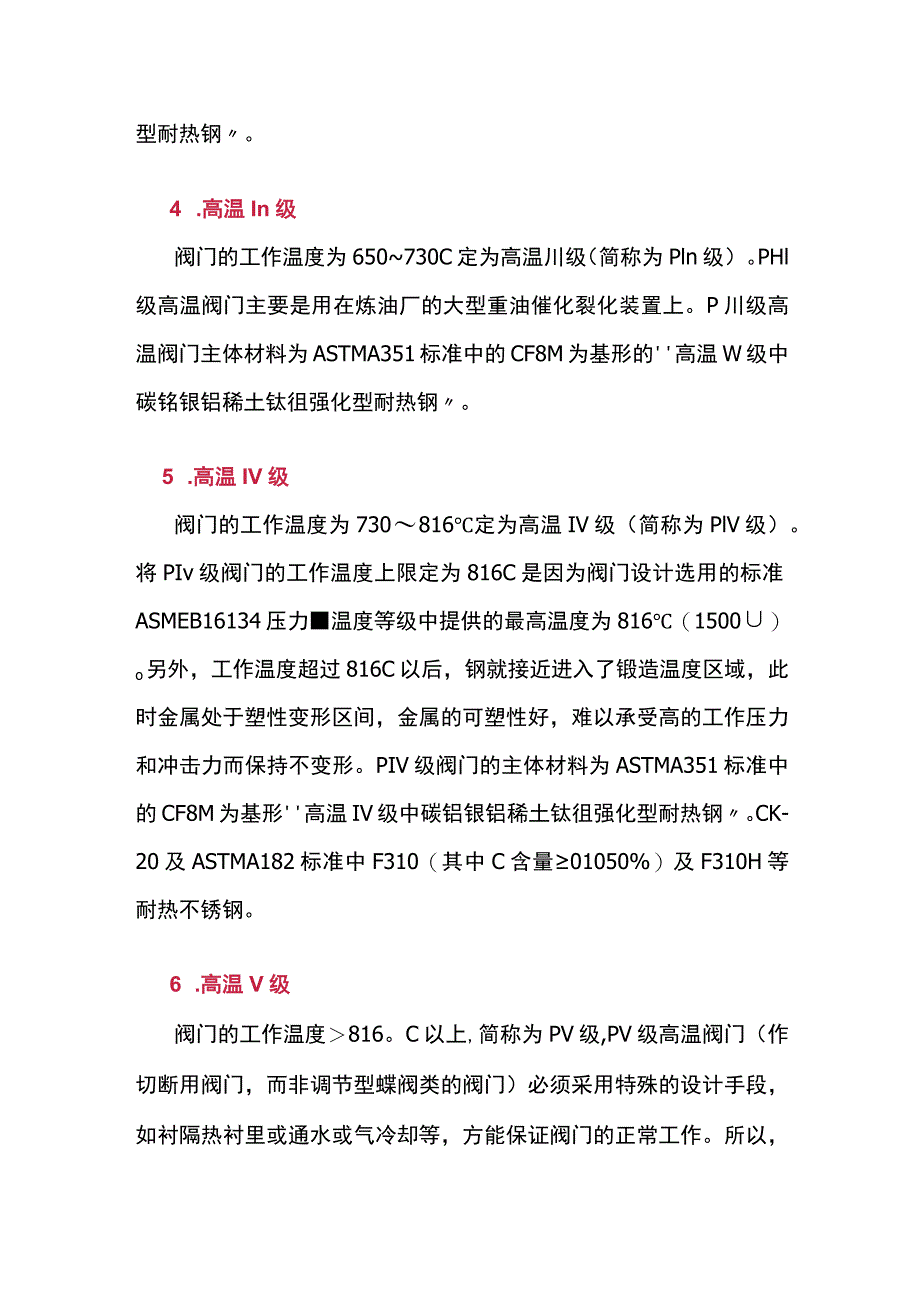

2、钢。因PI级是特定的称呼,在这里包含了高温不锈钢(P)的概念。因此,如果工作介质为水或蒸汽时,虽然也可用高温钢WC6(t540C)或WC9(t570oC),在含硫油品时虽然也可用高温钢C5(ZGlCr5Mo),但在这里不能称它们为PI级。3 .高温n级阀门的工作温度为550650定为高温II级(简称为PH级)。PII级高温阀门主要用于炼油厂的重油催化裂化装置,它包含用在三旋喷嘴等部位的高温衬里耐磨闸阀。PII级阀门的主体材料为ASTMA351标准中的CF8为基形的高温II级中碳铭镇稀土钛徂强化型耐热钢。4 .高温In级阀门的工作温度为650730C定为高温川级(简称为Pln级)。PHl级高温阀

3、门主要是用在炼油厂的大型重油催化裂化装置上。P川级高温阀门主体材料为ASTMA351标准中的CF8M为基形的高温W级中碳铭银铝稀土钛徂强化型耐热钢。5 .高温IV级阀门的工作温度为730816定为高温IV级(简称为PlV级)。将PIv级阀门的工作温度上限定为816C是因为阀门设计选用的标准ASMEB16134压力温度等级中提供的最高温度为816(1500)o另外,工作温度超过816C以后,钢就接近进入了锻造温度区域,此时金属处于塑性变形区间,金属的可塑性好,难以承受高的工作压力和冲击力而保持不变形。PIV级阀门的主体材料为ASTMA351标准中的CF8M为基形高温IV级中碳铝银铝稀土钛徂强化型

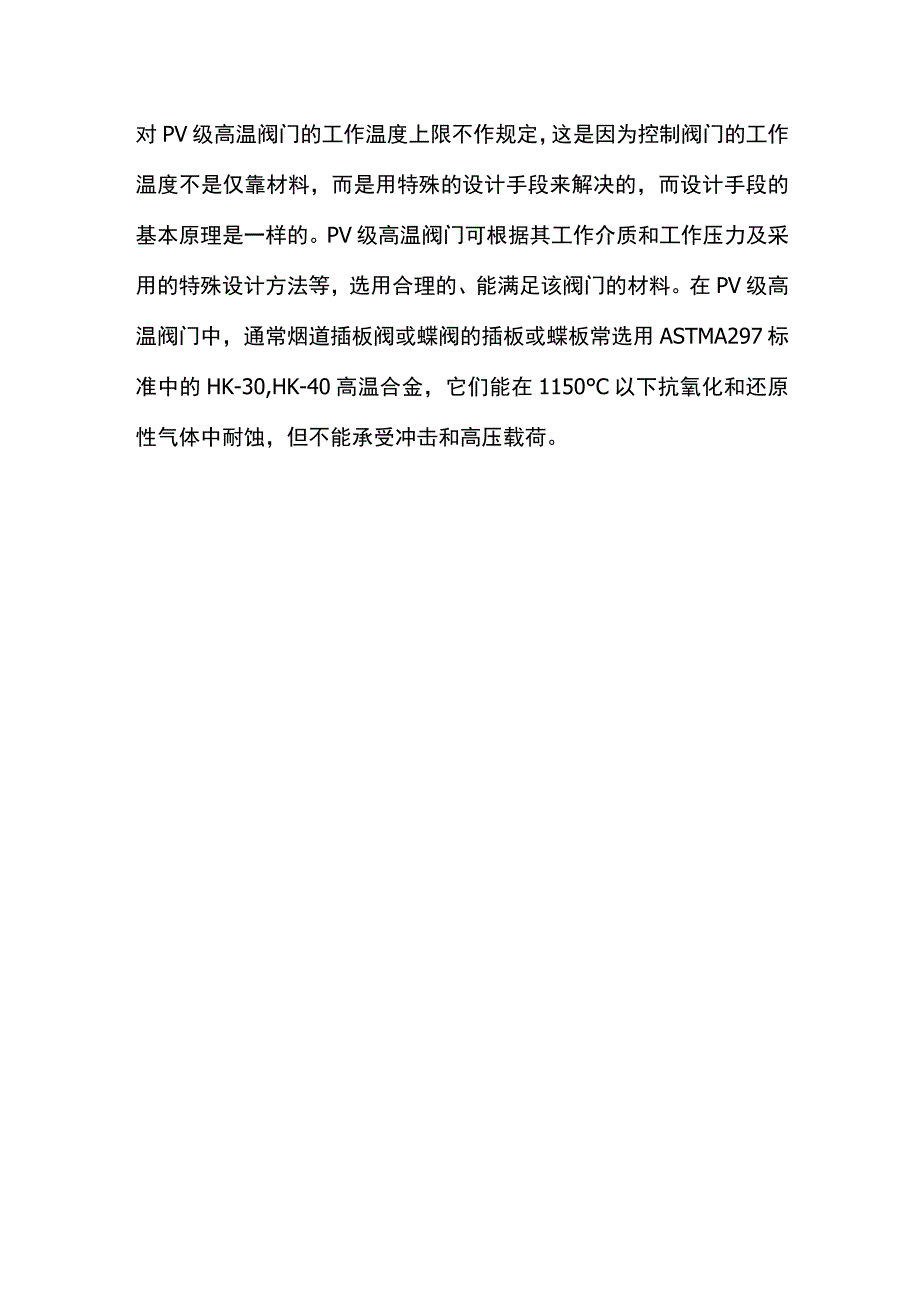

4、耐热钢。CK-20及ASTMA182标准中F310(其中C含量01050%)及F310H等耐热不锈钢。6 .高温V级阀门的工作温度816。C以上,简称为PV级,PV级高温阀门(作切断用阀门,而非调节型蝶阀类的阀门)必须采用特殊的设计手段,如衬隔热衬里或通水或气冷却等,方能保证阀门的正常工作。所以,对PV级高温阀门的工作温度上限不作规定,这是因为控制阀门的工作温度不是仅靠材料,而是用特殊的设计手段来解决的,而设计手段的基本原理是一样的。PV级高温阀门可根据其工作介质和工作压力及采用的特殊设计方法等,选用合理的、能满足该阀门的材料。在PV级高温阀门中,通常烟道插板阀或蝶阀的插板或蝶板常选用ASTMA297标准中的HK-30,HK-40高温合金,它们能在1150C以下抗氧化和还原性气体中耐蚀,但不能承受冲击和高压载荷。

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 建筑/环境 > 建筑节能

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
