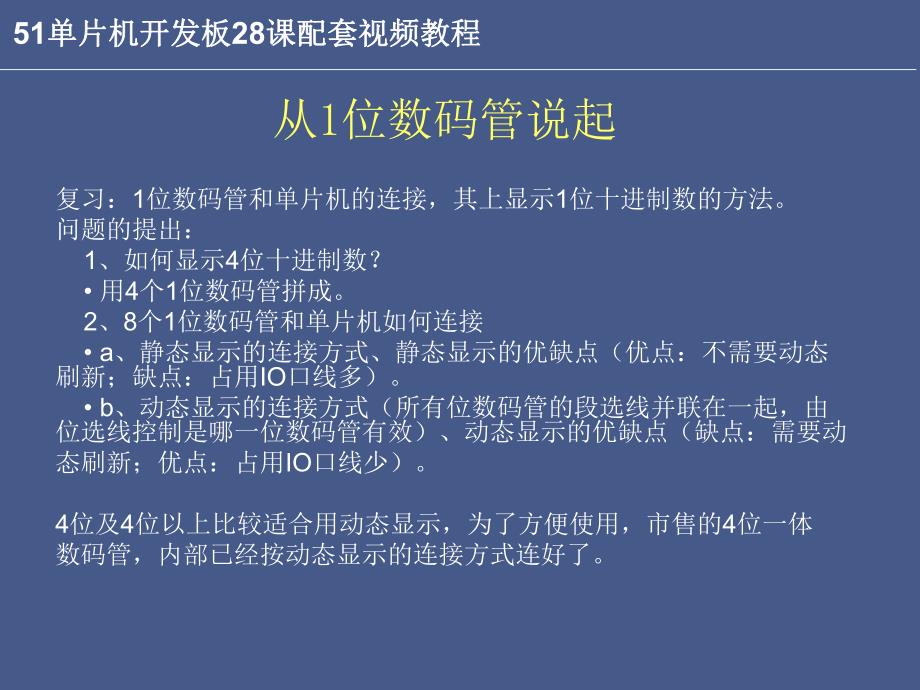

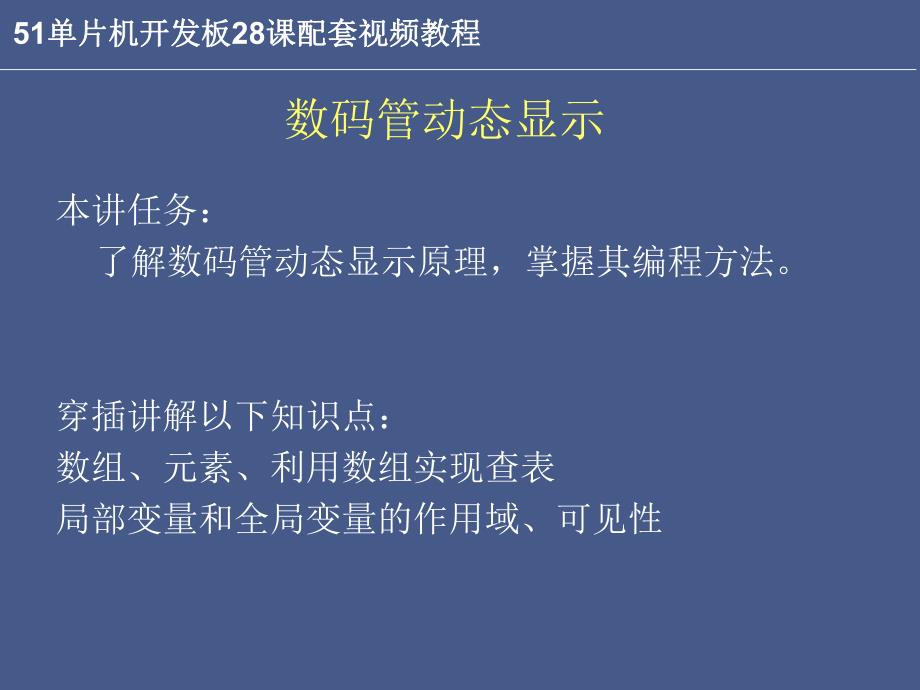

1、第9讲数码管动态显示51单片机开发板单片机开发板28课配套视频教程课配套视频教程数码管动态显示本讲任务：了解数码管动态显示原理，掌握其编程方法。穿插讲解以下知识点：数组、元素、利用数组实现查表局部变量和全局变量的作用域、可见性51单片机开发板单片机开发板28课配套视频教程课配套视频教程从1位数码管说起复习：1位数码管和单片机的连接，其上显示1位十进制数的方法。问题的提出：1、如何显示4位十进制数？用4个1位数码管拼成。2、8个1位数码管和单片机如何连接 a、静态显示的连接方式、静态显示的优缺点（优点：不需要动态刷新；缺点：占用IO口线多）。b、动态显示的连接方式（所有位数码管的段选线并联在一起
2、，由 位选线控制是哪一位数码管有效）、动态显示的优缺点（缺点：需要动态刷新；优点：占用IO口线少）。4位及4位以上比较适合用动态显示，为了方便使用，市售的4位一体数码管，内部已经按动态显示的连接方式连好了。51单片机开发板单片机开发板28课配套视频教程课配套视频教程动态扫描的原理 在实际的单片机系统中，往往需要多位显示。动态显示是一种最常见的多位显示方法，应用非常广泛。所有数码管段选都连接在一起的时候，怎么让数码管显示不一样的数字呢？动态显示是多个数码管，交替显示，利用人的视觉暂停作用使人看到多个数码管同时显示的效果。就像我们看的电影是有一帧一帧的画面显示的，当速度够快的时候我们看到它就是动态
3、的。当我们显示数码管的速度够快的时候，也就可以看到它们是同时显示了。51单片机开发板单片机开发板28课配套视频教程课配套视频教程数码管的动态显示原理动态显示的特点是将所有位数码管的段选线并联在一起，由位选线控制是哪一位数码管有效。这样一来，就没有必要每一位数码管配一个锁存器，从而大大地简化了硬件电路。选亮数码管采用动态扫描显示。所谓动态扫描显示即轮流向各位数码管送出字形码和相应的位选，利用发光管的余辉和人眼视觉暂留作用，使人的感觉好像各位数码管同时都在显示。动态显示的亮度比静态显示要差一些，所以在选择限流电阻时应略小于静态显示电路中的。51单片机开发板单片机开发板28课配套视频教程课配套视频教
4、程51单片机开发板单片机开发板28课配套视频教程课配套视频教程51单片机开发板单片机开发板28课配套视频教程课配套视频教程动态显示编程原理51单片机开发板单片机开发板28课配套视频教程课配套视频教程先编写一个程序，在4位一体数码管左数第4位显示4，过1秒，在左数第3位显示3，过1秒，在左数第2位显示2，过1秒，在左数第1位显示1,上述过程不断循环。将中间的延时时间不断改短，我们发现了什么？刷新频率50HZ,我们就感觉不到闪烁了。所谓动态扫描显示是指轮流向各位数码管送出段选（字形码）和位选，由于人眼的视觉残留作用，使人的感觉好像各位数码管同时都在显示。动态显示的亮度比静态显示要低，所以在选择限流
5、电阻时应小于静态显示电路中的。变量的作用域变量的作用域51单片机开发板单片机开发板28课配套视频教程课配套视频教程变量有名称（姓名）、储存单元地址（肉身），还有作用范围、也叫有效范围（活动范围）、生命期（寿命）。变量的作用域是指变量的“有效范围”，具体是指是可以使用变量名的程序代码区域。在变量的作用域中，可以合法地引用它、设置它的值。在变量的作用域之外，就不能使用它了，如果非要那么做，将会导致编译错误。变量，有的可以在整个程序中的所有范围内起作用，这称为全局变量。而有的只能在一定的范围内起作用，称为局部变量。局部变量和全局变量51单片机开发板单片机开发板28课配套视频教程课配套视频教程局部变量
6、：局部变量：一对一对 括起来的代码范围，属于一个局部作用域。在局部作用域内定义的变量，称为括起来的代码范围，属于一个局部作用域。在局部作用域内定义的变量，称为“局部变量局部变量”，也称为内部变，也称为内部变量。量。局部作用域可以是一个函数体，也可以是复合语句。局部作用域可以是一个函数体，也可以是复合语句。在局部作用域内定义的变量，其有效范围从它定义的行开始，一直到该局部作用域结束。在局部作用域内定义的变量，其有效范围从它定义的行开始，一直到该局部作用域结束。离开该该局部作用域后再离开该该局部作用域后再使用这种变量是非法的。使用这种变量是非法的。定义方法：定义方法：1 1、数据类型数据类型 变量
7、名；变量名；2 2、数据类型数据类型 变量名变量名=初值；初值；全局变量：全局变量：在所有函数外部定义的变量具有全局作用域，即该变量在整个工程的所有文件中都是有效的在所有函数外部定义的变量具有全局作用域，即该变量在整个工程的所有文件中都是有效的.全局变量也称为外部全局变量也称为外部变量。变量。它不属于哪一个函数，它属于一个工程。其作用域是整个工程。它不属于哪一个函数，它属于一个工程。其作用域是整个工程。定义方法：定义方法：1 1、数据类型数据类型 变量名；变量名；2 2、数据类型数据类型 变量名变量名=初值；初值；变量的可见性51单片机开发板单片机开发板28课配套视频教程课配套视频教程和函数一
8、样，要使用变量，朝前看，必须要能看到变量的定义。说得再简洁些，就是：看到变量，你就能使用这个变量。看不到变量，你就不能使用这个变量。先讨论局部变量：作用域内肯定能看到，作用域外肯定看不到，作用域=可见性，局部变量在定义的同时就声明了，所以局部变量一般不严格区分变量的定义和声明。再讨论全局变量：作用域：整个工程；可见性：从它定义或声明的行开始，一直到源文件的结束作用域和可见性可能一样，也可能不一样。作用域内不一定可见。看见全局变量的3种方式（和看见函数的3种方式完全一致）：第一种、将全局变量的定义写在使用全局变量的语句的前面。-看到本人。第二种、将全局变量的声明写在使用全局变量的语句的前面。-全
9、局变量的声明就是全局变量的名片，看不到本人，看到他的名片也可以。extern ;全局变量只能在定义的时候初始化.在声明的时候不允许初始化全局变量一次定义，但可以多次声明。第三种：使用头文件。问题：C语言中允许同名变量存在吗？51单片机开发板单片机开发板28课配套视频教程课配套视频教程如果回答不允许，那是错的！正确答案：1、在不同的作用范围内，允许同名局部变量存在！虽然变量名相同，但它们是完全不同的变量，之间没有任何关系。你对一个局部变量赋值，不会影响到其他作用域中的同名局部变量。2、在相同的作用范围内，不允许同名局部变量存在！3、不允许同名全局变量存在！关于变量定义的一些建议51单片机开发板单
10、片机开发板28课配套视频教程课配套视频教程全局变量主要用于函数间数据传送，从模块化编程的要求看，函数间数据传送一般要使用形参/实参、返回值来传送，除非万不得已，一般不要用全局变量来传递，本例中，因为中断函数的特殊性，只能通过全局变量来传递。总之，要严格控制全局变量的使用，用得越少越好！一般我们定义变量的时候，没有特殊情况，全部定义为局部变量，使用局部变量的好处：1、不用考虑本作用域外是否有同名变量。2、节约RAM空间。3、便于移植。定义一个简单的数据类型51单片机开发板单片机开发板28课配套视频教程课配套视频教程 整型无符号 uint 范围 0-65535 16位#define uint un
11、signed int 字符型无符号 uchar 范围 0-255 8位#define uchar unsigned char 只要定义上面的数据类型后，写程序会简单很多数组51单片机开发板单片机开发板28课配套视频教程课配套视频教程数组：同类型的一批数据的有序集合。由若干个元素组成。必须先定义，后使用！数组的定义：存储器类型 数据类型 数组名元素的个数;赋初值：定义的同时 可以对 整个数组 赋初值 初值的个数不能超过数组的大小 可以不指定元素的个数，则初值的个数就是元素的个数 定义以后 只能对 单个元素 进行赋值元素的引用 用数组名和下标确定。强调：下标从0开始。定义数组 uchar sz10
