1、（规范性）建筑遮阳产品抗风性能试验方法模拟静压箱法试验原理利用气动装置，向压力箱内持续充气或抽气，使遮阳产品内外两侧维持指定的稳定压力差，检测在设定压力下遮阳产品的变形量，并观察遮阳产品是否发生损坏和功能障碍。试验样品试验应以委托方指定的尺寸或者以该制造商系列产品中最不利配置的产品进行。采用最不利配置产品所得出的测试结果可以应用于所有更有利的配置和特定产品设计中的所有较小尺寸。为代表一个系列，最不利配置产品应具某个高度下对应的最大宽度，或者某个宽度下对应的最大高度，即最不利配置产品的高度乘以宽度等于制造商该系列最大产品面积。试样数量为1副。试样特征高度和特征长度应符合JG/T239的规定。试验

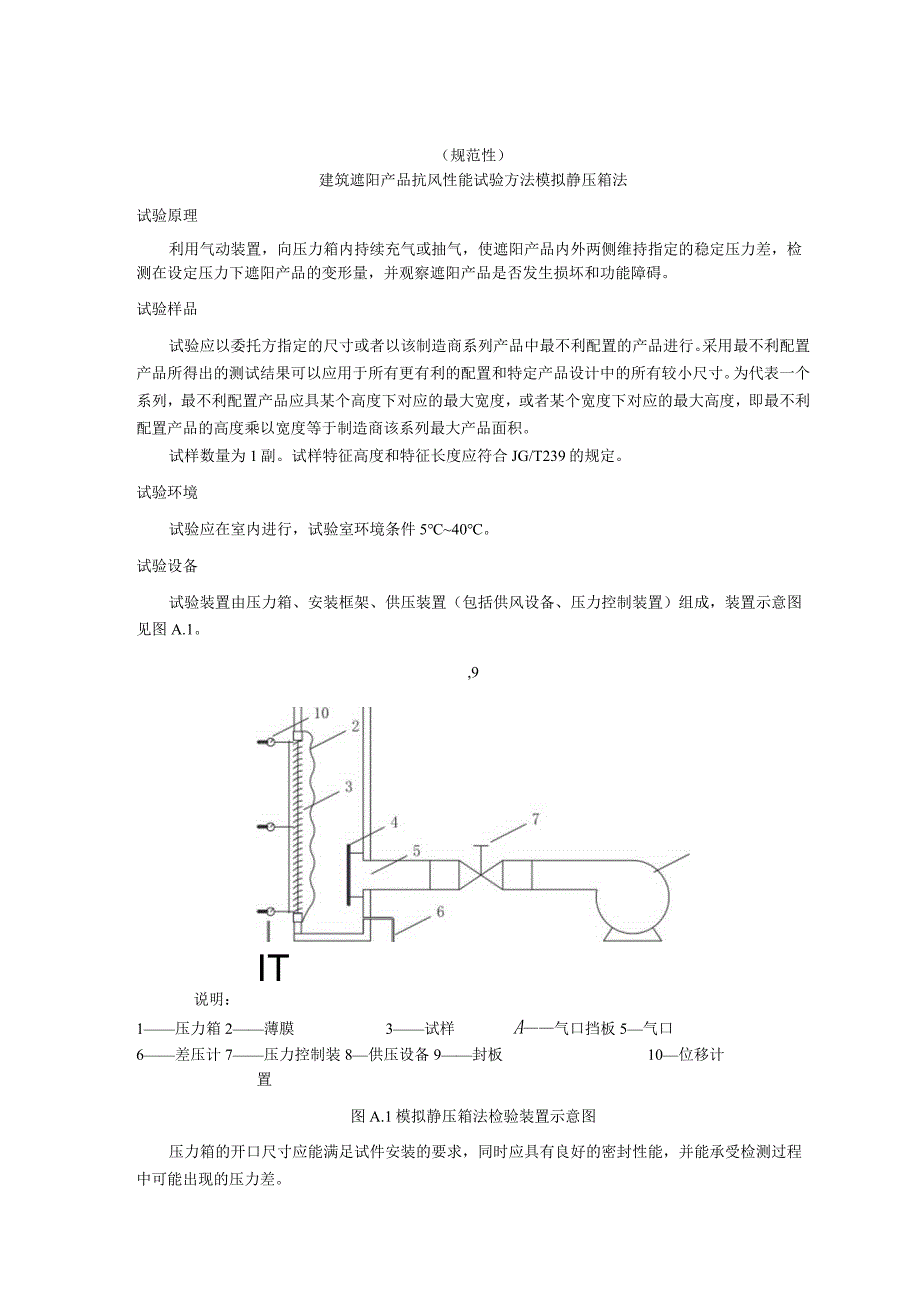

2、环境试验应在室内进行，试验室环境条件540。试验设备试验装置由压力箱、安装框架、供压装置（包括供风设备、压力控制装置）组成，装置示意图见图A.1。,9IT说明：1压力箱2薄膜3试样A气口挡板5气口6差压计7压力控制装8供压设备9封板10位移计置图A.1模拟静压箱法检验装置示意图压力箱的开口尺寸应能满足试件安装的要求，同时应具有良好的密封性能，并能承受检测过程中可能出现的压力差。试件安装框架用于固定遮阳产品试样，并使试样与压力箱搭接部位密封。供压设备应能施加正负双向的压力差，并能达到检测所需要的最大压力差。压力控制装置应能调节出稳定的气流，并能在规定的时间达到检测风压。试件两侧的差压计的精度应达

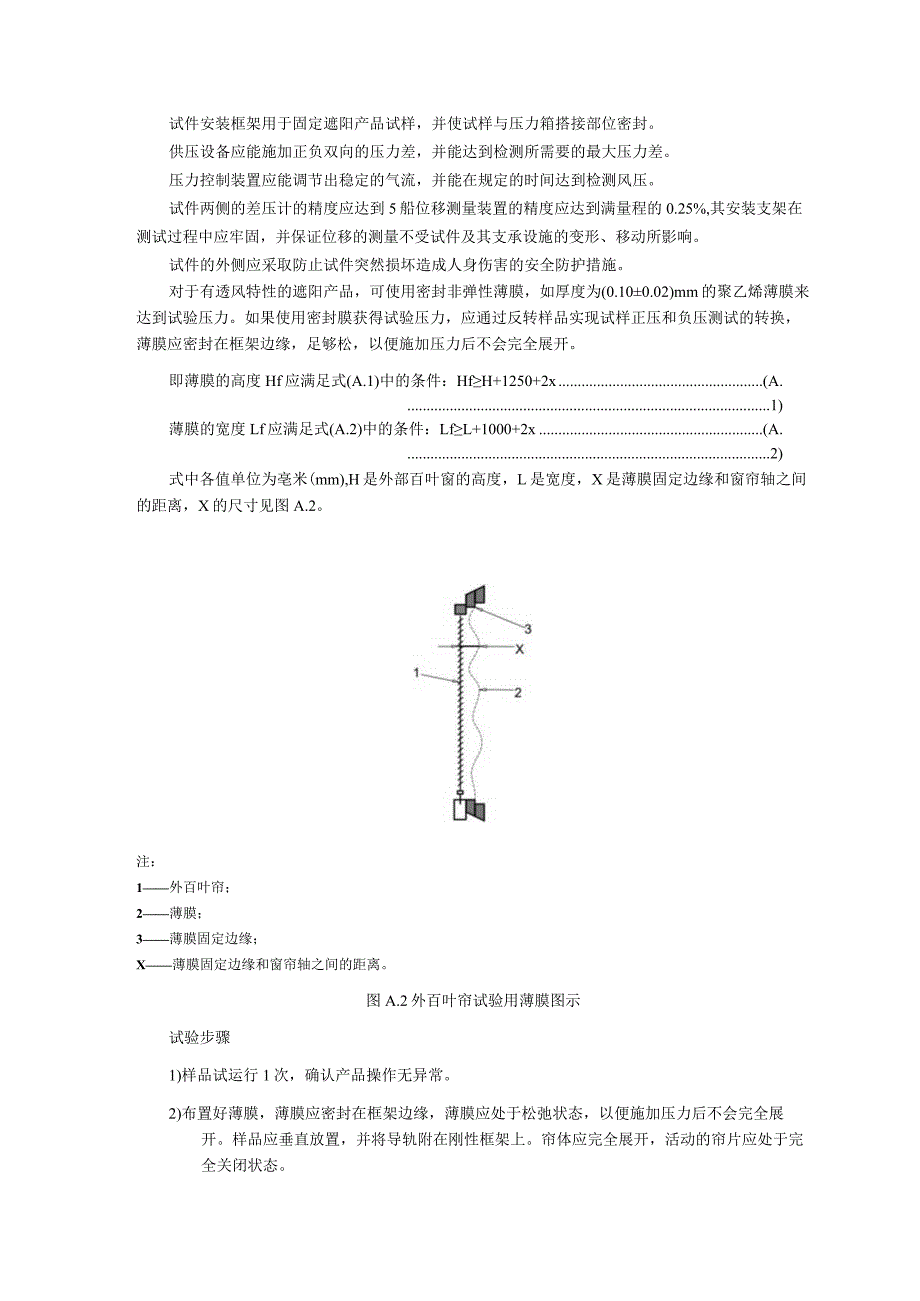

3、到5船位移测量装置的精度应达到满量程的0.25%,其安装支架在测试过程中应牢固，并保证位移的测量不受试件及其支承设施的变形、移动所影响。试件的外侧应采取防止试件突然损坏造成人身伤害的安全防护措施。对于有透风特性的遮阳产品，可使用密封非弹性薄膜，如厚度为(0.100.02)mm的聚乙烯薄膜来达到试验压力。如果使用密封膜获得试验压力，应通过反转样品实现试样正压和负压测试的转换，薄膜应密封在框架边缘，足够松，以便施加压力后不会完全展开。即薄膜的高度Hf应满足式(A.1)中的条件：HfH+1250+2x(A.1)薄膜的宽度Lf应满足式(A.2)中的条件：LfL+1000+2x(A.2)式中各值单位为亳
4、米(mm),H是外部百叶窗的高度，L是宽度，X是薄膜固定边缘和窗帘轴之间的距离，X的尺寸见图A.2。注：1外百叶帘；2薄膜；3薄膜固定边缘；X薄膜固定边缘和窗帘轴之间的距离。图A.2外百叶帘试验用薄膜图示试验步骤1)样品试运行1次，确认产品操作无异常。2)布置好薄膜，薄膜应密封在框架边缘，薄膜应处于松弛状态，以便施加压力后不会完全展开。样品应垂直放置，并将导轨附在刚性框架上。帘体应完全展开，活动的帘片应处于完全关闭状态。3）在检测前施加三个压力脉冲，压力峰值取额定荷载的10%和IoOPa的较大值，压力稳定作用时间为3s,泄压时间不少于Is,如加载速度过慢，应检查试件安装的密封情况。4）施加25
5、Pa的荷载，并稳定1分钟，安装好位移传感器，确定样品的初始位置。中间测点在样品几何中心，两端端点在距该帘片端点向中点方向IOmm处。5）施加额定荷载，观察在额定荷载下样品是否产生损坏，如无损坏，稳定加压1分钟后，记录位移传感器读数，计算样品在额定荷载下的变形量，位移计安装位置见图A.U6）卸载，样品试运行1次，确认产品是否产生功能障碍。7）施加安全荷载，观察在安全荷载下样品是否产生损坏，如无损坏，稳定加压1分钟后，记录位移传感器读数，计算样品在安全荷载下的变形量。8）卸载，记录残余变形量，样品试运行1次，确认产品是否产生功能障碍。9）翻转试样，进行相反方向的压力测试，按照以上顺序重复施加反向2
6、5Pa的荷载、额定荷载、安全荷载，并检查试样。试验结果根据试验结果计算以下比值：残余变形率的计算见式（A.3）：41三（A.3）式中：残余变形率，%5残余变形量，单位为毫米（mm）H试样的高度，单位为亳米（mm）（规范性）建筑遮阳产品附加热阻计算方法范围本附录规定了基于空气渗透率的遮阳产品附加热阻计算方法,适用于垂直安装且与透光围护结构平行的遮阳产品，且遮阳产品处于完全伸展位置，对于百叶形式的遮阳产品，百叶帘片还应处于关闭位置。本附录中的计算方法对不同类型的遮阳产品进行分类讨论，适用的遮阳产品分类如下：硬质遮阳产品：硬卷帘、外百叶帘、平开式百叶扇、推拉式遮阳板、转叶百叶扇、折叠式遮阳板；室外软
7、质遮阳产品：垂直遮阳篷、立面遮阳篷；室内软质遮阳产品：百叶帘、软卷帘、垂直遮阳帘、百折帘；嵌装于中空玻璃内部的遮阳帘。计算原理遮阳产品本身具有一定热阻，而且在安装后，当遮阳产品完全伸展且帘片关闭时，一般与透光围护结构之间存在15mm至30Omln的具有热阻的空气层，从而增加了透光围护结构的总体热阻。安装遮阳产品前后透光围护结构热阻会产生变化，增加的这一部分热阻可以通过测试或者计算得出。在本附录中，忽略其他因素，遮阳产品附加的热阻只考虑遮阳产品的热阻、遮阳产品与窗户之间空气层通风状态。附加热阻按照式（B.1）进行计算，计算原理示意图见图B.1。R=RSh+RS(B.1)注：1遮阳产品：2一窗；R
8、sa遮阳产品帘体本身热阻：Rs遮阳产品与窗户之间空气层热阻;AR附加热阻。图B.1附加热阻图示遮阳产品帘体部分热阻RS区遮阳产品遮阳主体常用厚度均匀材料的热阻RSl通过公式B.2进行计算,厚度不均匀的材料可通过JG/T151提供的方法进行计算或者按照GB/T10294规定的方法测试得到。R=d（B.2）R热阻d材料厚度导热系数遮阳产品常用材料的导热系数可采用表B.1中的数值。表B.1遮阳产品常用材料的导热系数表材料密度kgm3导热系数W/（mk）材料密度kgm3导热系数W/(mk)铝2700237.00建筑玻璃25001.00铝合金2800160.00丙烯酸（树脂玻璃）10500.20铁780
9、050.00PMMA（有机玻璃）11800.18不锈钢790017.00聚碳酸酯12000.20建筑钢材785058.20聚酰胺（尼龙）11500.25PVC（聚氯乙烯）13900.17尼龙66+25%玻璃纤维14500.30硬木7000.18高密度聚乙烯9800.52玻璃纤维增强聚氨酯19000.40低密度聚乙烯9200.33注：以上热工计算参数来源于JGJ/T151-2008附录F。遮阳产品的有效间隔对于不同的类型的遮阳帘，渗透率的高低的等级标准可以通过遮阳产品与窗、周围物体之间的有效间隔外表示。心采用式（B.3）计算。%=a+4+4式中：遮阳产品帘体底部到安装窗底的距离，mm；X遮阳产品
10、帘体顶部到安装窗顶的距离，mm；遮阳产品帘体侧边到安装窗边的距离，mm。因为两边间隔对遮阳帘空气渗透率的影响小于底部和上部,所以仅是左右其中一边的问隔。详见图B.2中遮阳产品与周边围护结构的间隔图示。注：1墙体：2遮阳产品。图B.2遮阳产品与周边围护结构的间隔图示硬质遮阳产品附加热阻计算下表B.3中给出了硬质遮阳产品的空气渗透率与周边围护结构的间隔办的关系。表B.3遮阳产品的空气渗透率与周边围护结构的间隔总的关系等级遮阳产品的空气渗透率遮阳产品本身特性与周边围护结构的间隔M(mm)1很高遮阳产品的狭缝(包括周边间隙，开口或在窗帘内的狭缝)不超过25%的总窗帘面积。bsh352高遮阳产品帘体无孔
11、洞15晨353一般遮阳产品帘体无孔洞，而且有重叠的叶片。8%154低遮阳产品帘体无孔洞，而且有重叠的叶片。鼠85很低遮阳产品帘体无孔洞，而且有重叠的叶片。bsh3且4+4=0或+4=0注：L对于等级5,如果卷帘两侧和底边的分别深入到导轨和底座，则遮阳帘两边和底边的与周围物体的间隔作为0。同理，如果遮阳帘进入卷帘罩克填满了入口或者采用了毛条类型的密封，或者遮阳帘末尾采用了个密封装置顶住遮阳帘罩壳外部的内表面，则遮阳帘两边和底边的与周围物体的间隔也作为0。2.另外确定遮阳帘空气渗透率为等级5的个测试方法是测试通过遮阳帘的的空气流在IOpa的压差下不超illOm3/（hm2）与第5级相关的标准如下：
12、a）硬卷帘：如果导轨中提供了密封条，无论帘片尺寸如何，则b：,被视为等于0；在最终帘片底部存在底座条的情况下，E被认为等于0；如果图B.3和图B.4中所示的任何接缝设置在罩壳的入口处实现，则b?被认为等于0其安装还需要：实现导轨和窗之间连接的气密性；一实现罩壳与砌体或框架之间的气密性（见图B.3和B.4）；使最终帘片底部与带密封条窗台连续接触。注:面,1压簧；2密封材料。图B.3在帘体完全伸展的位置，一个装置（例如弹簧）允许帘体永久固定在罩壳的侧并插入密封材料注：1刷型或唇型密封。图B.4箱体入口处设有“唇”或“刷”型接缝，安装在窗帘两侧b）其它遮阳帘:三面都有密封条，第四面满足条件b或b2W
