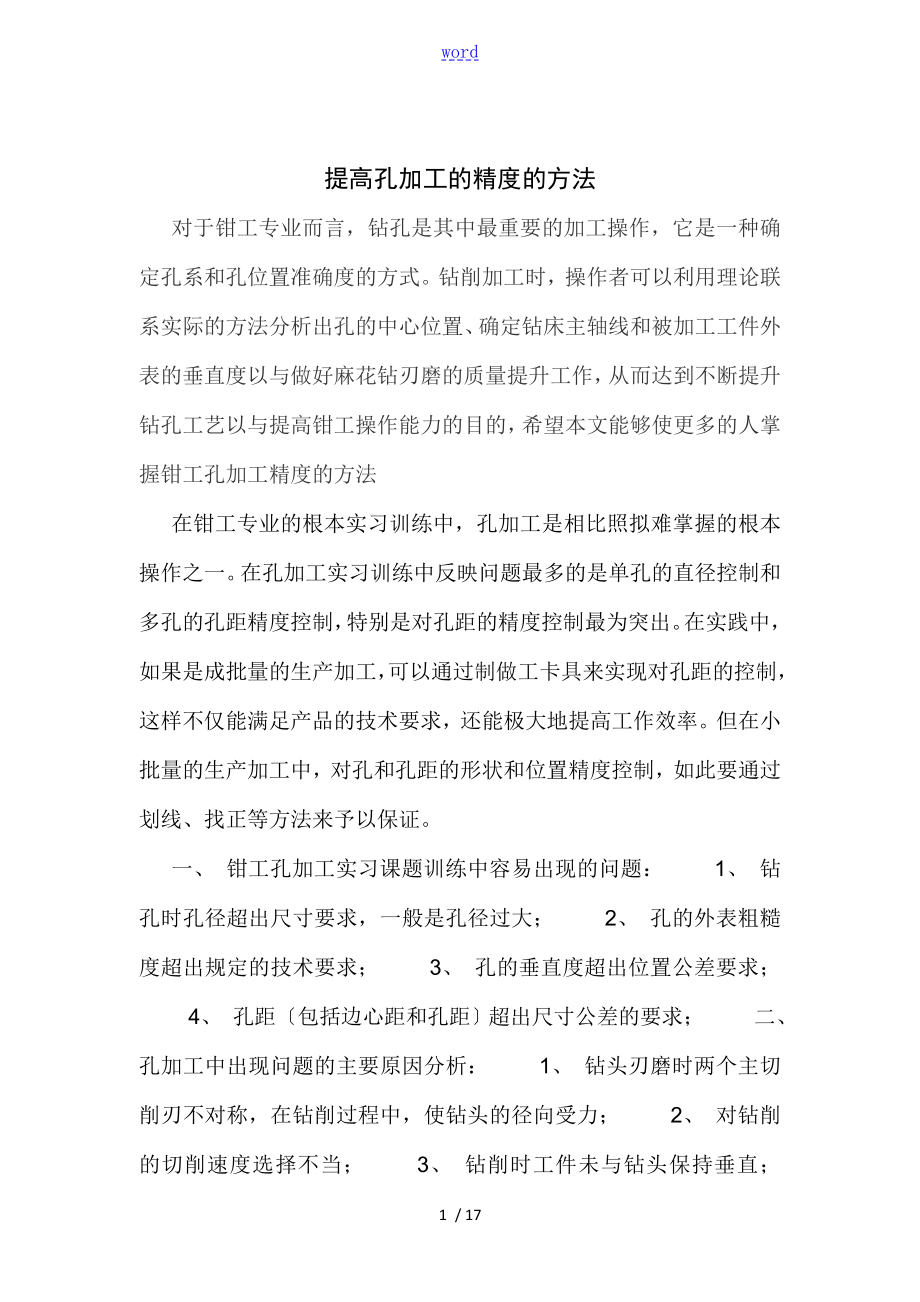

提高孔加工地精度地方法.doc_第1页
第1页 / 共17页

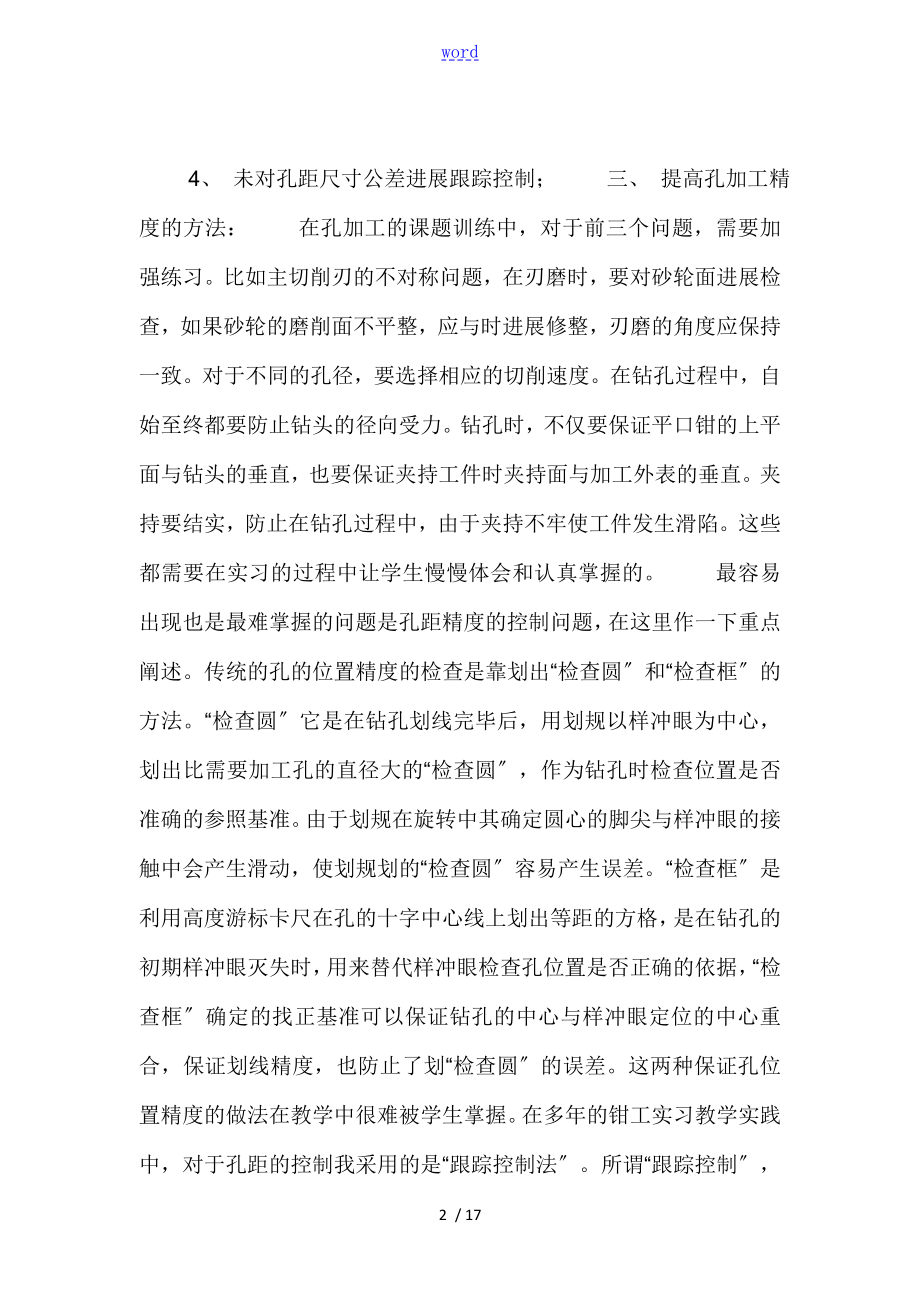

提高孔加工地精度地方法.doc_第2页
第2页 / 共17页

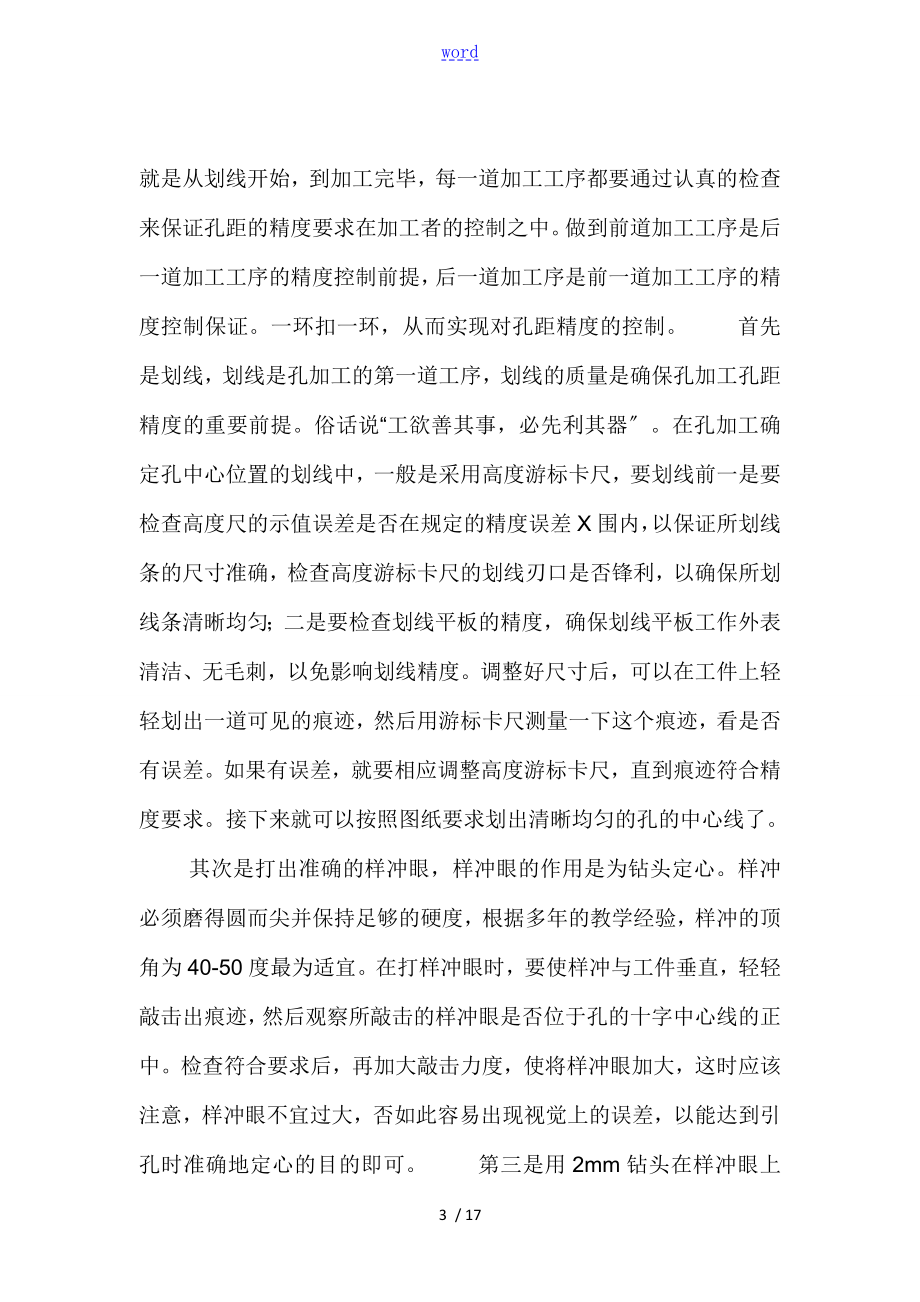

提高孔加工地精度地方法.doc_第3页
第3页 / 共17页
提高孔加工地精度地方法.doc_第4页
第4页 / 共17页
提高孔加工地精度地方法.doc_第5页
第5页 / 共17页
提高孔加工地精度地方法.doc_第6页
第6页 / 共17页
提高孔加工地精度地方法.doc_第7页
第7页 / 共17页
提高孔加工地精度地方法.doc_第8页
第8页 / 共17页
提高孔加工地精度地方法.doc_第9页
第9页 / 共17页
提高孔加工地精度地方法.doc_第10页
第10页 / 共17页
亲,该文档总共17页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《提高孔加工地精度地方法.doc》由会员分享,可在线阅读,更多相关《提高孔加工地精度地方法.doc(17页珍藏版)》请在第壹文秘上搜索。

1、word提高孔加工的精度的方法对于钳工专业而言,钻孔是其中最重要的加工操作,它是一种确定孔系和孔位置准确度的方式。钻削加工时,操作者可以利用理论联系实际的方法分析出孔的中心位置、确定钻床主轴线和被加工工件外表的垂直度以与做好麻花钻刃磨的质量提升工作,从而达到不断提升钻孔工艺以与提高钳工操作能力的目的,希望本文能够使更多的人掌握钳工孔加工精度的方法在钳工专业的根本实习训练中,孔加工是相比照拟难掌握的根本操作之一。在孔加工实习训练中反映问题最多的是单孔的直径控制和多孔的孔距精度控制,特别是对孔距的精度控制最为突出。在实践中,如果是成批量的生产加工,可以通过制做工卡具来实现对孔距的控制,这样不仅能满

2、足产品的技术要求,还能极大地提高工作效率。但在小批量的生产加工中,对孔和孔距的形状和位置精度控制,如此要通过划线、找正等方法来予以保证。一、 钳工孔加工实习课题训练中容易出现的问题:1、 钻孔时孔径超出尺寸要求,一般是孔径过大;2、 孔的外表粗糙度超出规定的技术要求;3、 孔的垂直度超出位置公差要求;4、 孔距包括边心距和孔距超出尺寸公差的要求;二、 孔加工中出现问题的主要原因分析:1、 钻头刃磨时两个主切削刃不对称,在钻削过程中,使钻头的径向受力;2、 对钻削的切削速度选择不当;3、 钻削时工件未与钻头保持垂直;4、 未对孔距尺寸公差进展跟踪控制;三、 提高孔加工精度的方法:在孔加工的课题训

3、练中,对于前三个问题,需要加强练习。比如主切削刃的不对称问题,在刃磨时,要对砂轮面进展检查,如果砂轮的磨削面不平整,应与时进展修整,刃磨的角度应保持一致。对于不同的孔径,要选择相应的切削速度。在钻孔过程中,自始至终都要防止钻头的径向受力。钻孔时,不仅要保证平口钳的上平面与钻头的垂直,也要保证夹持工件时夹持面与加工外表的垂直。夹持要结实,防止在钻孔过程中,由于夹持不牢使工件发生滑陷。这些都需要在实习的过程中让学生慢慢体会和认真掌握的。最容易出现也是最难掌握的问题是孔距精度的控制问题,在这里作一下重点阐述。传统的孔的位置精度的检查是靠划出“检查圆和“检查框的方法。“检查圆它是在钻孔划线完毕后,用划

4、规以样冲眼为中心,划出比需要加工孔的直径大的“检查圆,作为钻孔时检查位置是否准确的参照基准。由于划规在旋转中其确定圆心的脚尖与样冲眼的接触中会产生滑动,使划规划的“检查圆容易产生误差。“检查框是利用高度游标卡尺在孔的十字中心线上划出等距的方格,是在钻孔的初期样冲眼灭失时,用来替代样冲眼检查孔位置是否正确的依据,“检查框确定的找正基准可以保证钻孔的中心与样冲眼定位的中心重合,保证划线精度,也防止了划“检查圆的误差。这两种保证孔位置精度的做法在教学中很难被学生掌握。在多年的钳工实习教学实践中,对于孔距的控制我采用的是“跟踪控制法。所谓“跟踪控制,就是从划线开始,到加工完毕,每一道加工工序都要通过认

5、真的检查来保证孔距的精度要求在加工者的控制之中。做到前道加工工序是后一道加工工序的精度控制前提,后一道加工序是前一道加工工序的精度控制保证。一环扣一环,从而实现对孔距精度的控制。首先是划线,划线是孔加工的第一道工序,划线的质量是确保孔加工孔距精度的重要前提。俗话说“工欲善其事,必先利其器。在孔加工确定孔中心位置的划线中,一般是采用高度游标卡尺,要划线前一是要检查高度尺的示值误差是否在规定的精度误差X围内,以保证所划线条的尺寸准确,检查高度游标卡尺的划线刃口是否锋利,以确保所划线条清晰均匀;二是要检查划线平板的精度,确保划线平板工作外表清洁、无毛刺,以免影响划线精度。调整好尺寸后,可以在工件上轻

6、轻划出一道可见的痕迹,然后用游标卡尺测量一下这个痕迹,看是否有误差。如果有误差,就要相应调整高度游标卡尺,直到痕迹符合精度要求。接下来就可以按照图纸要求划出清晰均匀的孔的中心线了。其次是打出准确的样冲眼,样冲眼的作用是为钻头定心。样冲必须磨得圆而尖并保持足够的硬度,根据多年的教学经验,样冲的顶角为40-50度最为适宜。在打样冲眼时,要使样冲与工件垂直,轻轻敲击出痕迹,然后观察所敲击的样冲眼是否位于孔的十字中心线的正中。检查符合要求后,再加大敲击力度,使将样冲眼加大,这时应该注意,样冲眼不宜过大,否如此容易出现视觉上的误差,以能达到引孔时准确地定心的目的即可。第三是用2mm钻头在样冲眼上引出定位

7、孔,这是验证上道工序是否符合要求的关键。具体做法是:用2mm钻头在打出的样冲眼上引出孔径,操作时要保证钻头与工件的垂直,转速调整到1200转左右,转速越高,定心越稳。控制好力度,认真观察,让钻头的顶角局部刚刚进入工件,能看到2mm钻头在工件上显出直径即起钻,如果钻的过深在有误差的时候就会加大下一步的修正难度。由于钻头的结构决定了横刃的存在,横刃的长度越长,其定位的稳定性就越差,如果直接用标定尺寸的钻头直接钻出浅窝,就容易造成定位不准而发生偏移。使用2mm的钻头,其横刃长度相对于样冲眼的直径来说几乎可以忽略不计,其定心作用非常稳定,根本可以做到与样冲眼在位置上的重合。而只引出2mm钻头直径的目的

8、一是为了进一步测量,二是为标定钻头的加工定心。第四是用卡尺测量定位孔的边心距和孔心距。其方法是用卡尺的外测量爪来测量孔壁与基准面的距离,测量的长度加上孔的半径就是边心距。如果是测量孔距,如此分别用游标卡尺的内外测量爪来测量出两个定位孔的最大边距和最小边距的准确尺寸,然后用最大边距和最小边距之和除以2,就可以得到所测两孔的真实孔心距了。一般情况下,只要严格按照这样的操作程序,一般都能够保证孔的加工精度。通过测量,如果定位孔的边心距或孔心距超出尺寸公差的要求X围,这个时候就要确定其偏差方向和偏差量,再用3mm的钻头进展修正。具体方法是,调整好钻床的转速,处于是校正的目的,所以钻床转速不易过快,以每

9、分种600转左右为宜。要特别注意进给量,钻头要慢慢靠近工件2mm的浅孔,就要接触到浅孔时,根据偏差量,将工件向偏移的相反方向慢慢推移,有切削出现时停止进给并保持工件稳定,靠钻头顶部发生的径向位移所产生的弹性来切削工件消除偏移量,此时要注意观察,当锪出能看到3mm钻头的直径时,迅速起钻。这个步骤有一定难度,只要多练习,就能够熟练掌握。第五是在确定孔的位置符合要求后,再加深定位孔的深度。深度以稍大于标定尺寸钻头切削局部轴向长度即可。这样用标定的钻头钻削的时候,可以消除横刃对定心的影响。当钻孔的深度达到钻头切削局部轴向长度的时候,钻头的顶角就可以起到稳定的定心作用了。第六是根据标定钻头直径调整好转速

10、,通过定位孔直接进展孔的加工,一个符合尺寸和位置要求的孔和孔系就加工完成了。一、在机械加工中,有时会面对一些位置精度与同轴度要求极高的零件。如图1、2、3,这类零件的加工精度受机床自身精度、装夹定位误差、被加工材料与加工刀具等多种因素的影响而难以满足设计要求。一般来讲,位置精度要求小于3,同轴度要求小于3的零件,均属于形位精度要求极高的零件。在加工时假如不能与时排除上述各种因素的影响,加工质量如此无法保证。图1图2图3二、高精度位置孔的加工方法1、影响高精度位置孔加工的因素材料的性能与内部应力的消除情况,基准面的加工精度,如圆度、粗糙度、圆柱度,数控机床的定位精度和重复定位精度,主轴的刚性与旋

11、转圆度,刀具的锋利程度、工件材料刚性、机床几何精度、零件装夹方法、切削速度、润滑冷却方式等有关。2、具备有大型三坐标机测量方法的厂家,采用如下方法,如图4。图4例如某个公司,采用如图将零件装夹在龙门五面加工中心上面,工件找正方法是采用将千分表把2个196孔打正,将千分表从4处196孔穿进去,以一样直径大小打表检测基准660h7的4处外圆弧面,X、Y方向分中设定程序坐标原点。首先将195孔加工到194h6,送三坐标机检测,数据如下:位置度为0.0022、0.0556、0.0223、0.0556;半径为434.9403、434.9788、435.0190、434.9656;弦长为615.1653、

12、615.1444、615.1656、615.1363。分析半径和弦长与理论值偏小,将加工程序多加大0.01,第二次将196孔加工到195h6,送三坐标机检测,数据如下:位置度为0.0647、0.0564、0.0917、0.0859;半径为434.9677、435.0045、434.9671、434.9760;弦长为615.1682、615.1435、615.1599、615.1400。分析半径和弦长与理论值还是偏小,将加工程序再多加大0.01,第三次196孔精加工到位,送三坐标机检测,数据如下:位置度为0.0264、0.0458、0.0436、0.0305;半径为434.9868、435.00

13、28、435.0172、435.0229;弦长为615.208、615.2、615.1912、615.2060。通过三次加工,根本达到零件设计要求。这个例子说明加工中心不是万能的,要达到这么高的精度,需要反复试切,逐步逼近达到高精度要求。3、对于没有大型三坐标机测量方法的,采用如图5方法。图5按照下面计算公式,计算半径和弦长:;通过测量和分析计算半径和弦长与理论值的偏差,加工中心或者数显镗床显示的孔中心数显的坐标值,调整程序,将这些“游离的位置点“拽到正确的位置,保证位置度要求。如图6。图6没有大型三坐标测量机的厂家,采用数显镗床加工,半精加工后测量一次,用内分厘尺测量各个孔大小,外分厘尺测量

14、半径、弦长数据。将行星孔中心与基准孔中心数显的坐标值、孔大小、半径、弦长所有数据进展分析,然后调借位置尺寸。最后精镗孔到位。将孔大小尺寸、半径、弦长数据、行星孔中心与基准孔中心数显的坐标值,由技术人员通过软件图形分析位置度,形成书面资料,不断地与客户三坐标机测量的数据进展验证,进展比照测量。形成有规律性的数据联系。图74、对于图7零件,采用进口的高精度德国DMG加工中心,购置高性能HSK 63-A刀柄,高刚性刀杆,微调镗刀头,锋利的刀片,加大改良零件铸造外形,设计适宜的夹具,将基准孔110H7与5个8H8位置孔、78H7一次装夹同时加工出来,保证了位置度要求2,同轴度1。这种方法优点是彻底排除

15、了基准孔的找正误差,零件的加工精度主要受设备自身精度的影响。三、高同轴度孔的加工方法1、影响高同轴度孔加工的因素基准面的加工精度,数控机床的定位精度和重复定位精度,主轴的刚性与旋转圆度,刀柄的动平衡、镗刀杆的刚性、长刀杆的挠度,刀具的锋利程度、工件的材料性质、机床加工条件、零件装夹的夹具精度、切削速度、润滑冷却方式、精加工前的夹紧力大小等。图82、对于图8行星主轴的加工,加工时找正基准外圆258h6的上母线和侧母线后,用百分表或千分表打基准外圆258h6,设定坐标原点,先粗镗内孔167、117,半精镗到167.8、117.8,按照图8要求,用百分表和卧式加工中心数显示的数值,测量AB、CD、EF、GH四段距离是否相等,即等壁厚测量法,如果不相等,要重新调整坐标原点,然后精镗到168H7、118H7,保证同轴度0.03、圆度0.015、圆柱度0.015。图9图103、对于图9箱体的加工,由于零件偏长,用长刀杆以52H7孔和42H7孔定位铰40H7孔,担心挠度大,不容易保证同轴度0.025A。设计制造一个心轴,见图10,台阶尺寸分别为38K6、52K6、42K6、40K6、39.5K6、38K6。采用高精度卧式加工中心加工,首先粗加工孔52,精加工孔42H7后,卧式加工中心X、Y轴不移动,采用手动换刀,精加工52H7,保
