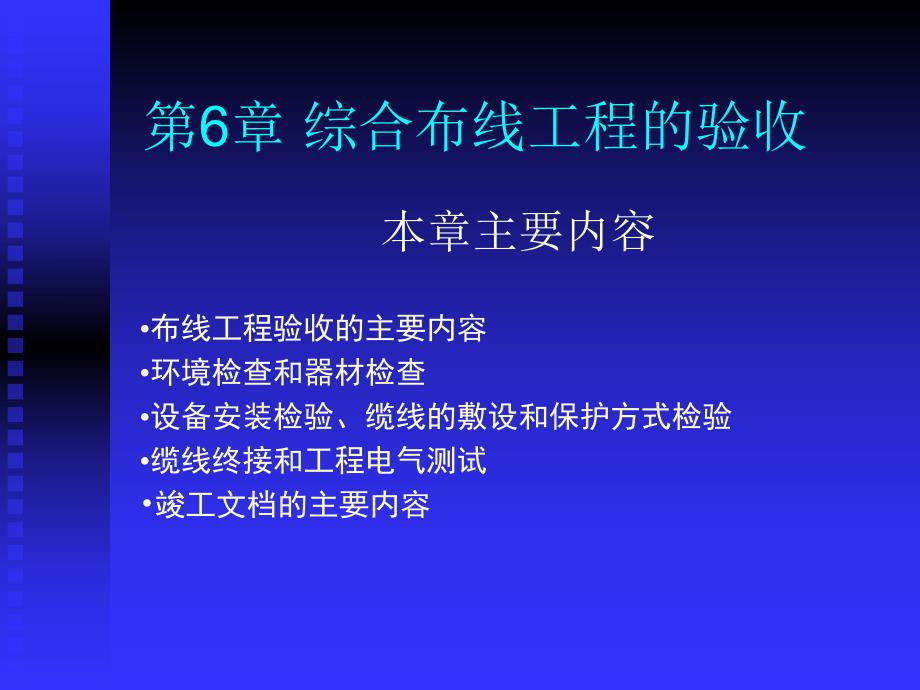

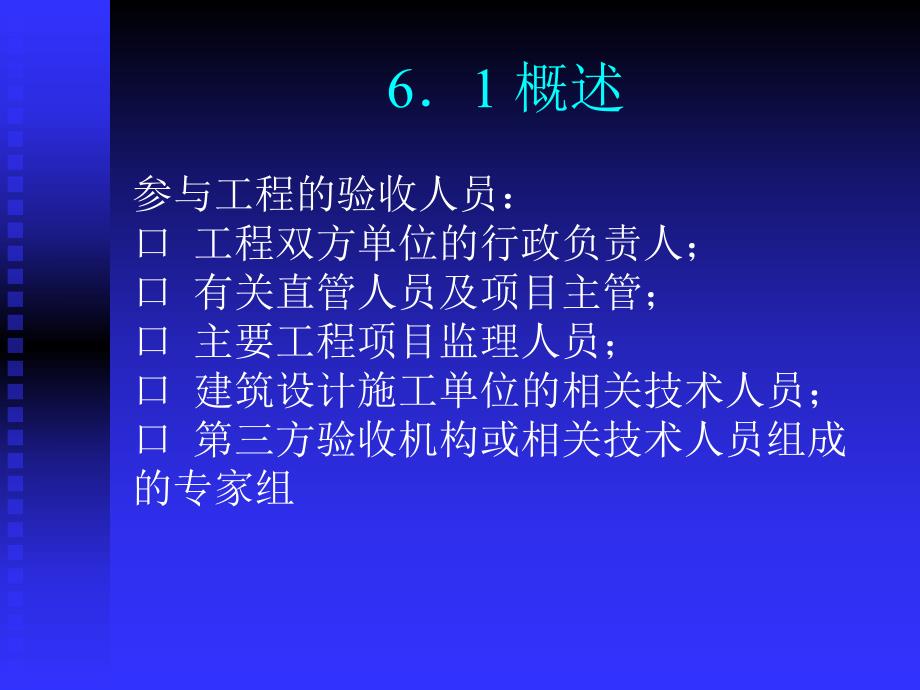

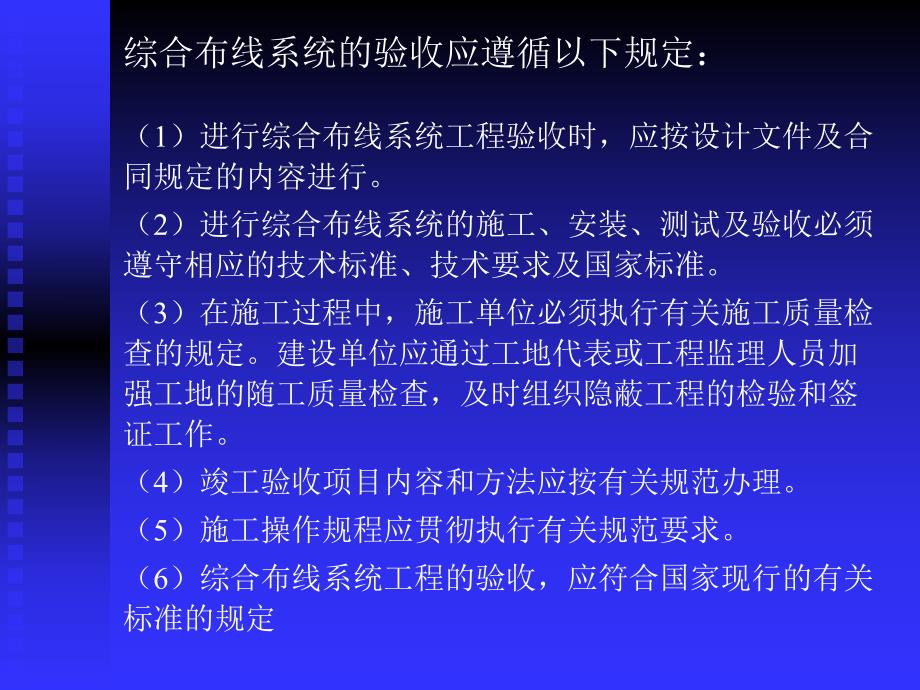

1、第6章 综合布线工程的验收 本章主要内容布线工程验收的主要内容环境检查和器材检查设备安装检验、缆线的敷设和保护方式检验缆线终接和工程电气测试竣工文档的主要内容 61 概述 参与工程的验收人员：口 工程双方单位的行政负责人；口 有关直管人员及项目主管；口 主要工程项目监理人员；口 建筑设计施工单位的相关技术人员；口 第三方验收机构或相关技术人员组成的专家组 综合布线系统的验收应遵循以下规定：（1）进行综合布线系统工程验收时，应按设计文件及合同规定的内容进行。（2）进行综合布线系统的施工、安装、测试及验收必须遵守相应的技术标准、技术要求及国家标准。（3）在施工过程中，施工单位必须执行有关施工质量检

2、查的规定。建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和签证工作。（4）竣工验收项目内容和方法应按有关规范办理。（5）施工操作规程应贯彻执行有关规范要求。（6）综合布线系统工程的验收，应符合国家现行的有关标准的规定 62 环境检查 交接间、设备间、工作区土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。铺设活动地板的场所，活动地板防静电措施的接地应符合设计要求。交接间、设备间应提供220V单相带地电源插座。交接间、设备间应提供可靠的接地装置，设置

3、接地体时，检查接地电阻值及接地装置应符合设计要求。交接间、设备间的面积、通风及环境温、湿度应符合设计要求。63 器材检查器材检查 1器材检验一般要求器材检验一般要求 工程所用缆线器材型式、规格、数量、质量在施工前应进行检查，无出厂检验证明材料或与设计不符者不得在工程中使用。特别是使用国外器件，应有出厂检验证明及商检证书。经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。备品、备件及各类资料应齐全。2型材、管材与铁件的检查型材、管材与铁件的检查 各种型材的材质、规格、型号应符合设计文件的规定、表面应光滑、平整

4、，不得变形、断裂。预埋金属线槽、过线盒、接线盒及桥架表面涂覆或镀层均匀、完整，不得变形、损坏。管材采用钢管（在潮湿处应用热镀锌钢管，干燥处可用冷镀锌钢管）、硬质聚氯乙烯管时，其管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合设计要求。管道采用水泥管块时，应按通信管道工程施工及验收中相关规定进行检验。各种铁件的材质、规格均应符合质量标准，不得有歪斜、扭曲、飞刺、断裂或破损。铁件的表面处理和镀层应均匀、完整，表面光洁，无脱落、气泡等缺陷。3 缆线的检验要求缆线的检验要求 工程使用的对绞电缆和光缆型式、规格应符合设计的规定和合同要求。电缆所附标志、标签内容应齐全、清晰。电缆外护线套需完整无损，电缆应

5、附有出厂质量检验合格证。如用户要求，应附有本批量电缆的技术指标。电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出100m长度，加上工程中所选用的接插件进行抽样测试，并作测试记录。光缆开盘后应先检查光缆外表有无损伤，光缆端头封装是否良好。综合布线系统工程采用光缆时，应检查光缆合格证及检验测试数据，在必要时，可测试光纤衰减和光纤长度时。光纤接插软线（光跳线）检验应符合规定。4接插件的检验要求接插件的检验要求 配线模块和信息插座及其它接插件的部件应完整，检查塑料材质是否满足设计要求。保安单元过压、过流保护各项指标应符合有关规定。光纤插座的连接器使用型式和数量、位置应与设计相符。光纤插座面板应有表

6、示发射（TX）或接收（RX）的明显标志。5配线设备的使用配线设备的使用 光、电缆交接设备的型式、规格应符合设计要求。光、电缆交接设备的编排及标志名称应与设计相符。各类标志应统一，标志位置正确、清晰。6有关对绞电缆电气性能、机械特性、光缆传有关对绞电缆电气性能、机械特性、光缆传输性能及接插件的具体技术指标和要求，应符合输性能及接插件的具体技术指标和要求，应符合设计要求。设计要求。64 设备安装检验设备安装检验1机柜、机架的安装要求机柜、机架的安装要求 机柜、机架安装完毕后，垂直偏差度应不大于3mm。机柜、机架安装位置应符合设计要求。机柜、机架上的各种零件不得脱落或碰坏，漆面如有脱落应予以补漆，各

7、种标志应完整、清晰。机柜、机架的安装应牢固，如有抗震要求时，应按施工图的抗震设计进行加固。2各类配线部件的安装要求各类配线部件的安装要求 各部件应完整，安装就位，标志齐全；安装螺丝必须拧紧，面板应保持在一个平面上。3 38 8位模块通用插座的安装要求位模块通用插座的安装要求 安装在活动地板或地面上，应固定在接线盒内，插座面板采用直立和水平等形式；接线盒盖可开启，并应具有防水、防尘、抗压功能。接线盒盖面应与地面齐平。安装在墙体上，宜高出地面300mm。如地面采用活动地板时，应加上活动地板内的净高尺寸。8位模块式通用插座、多用户信息插座或集合点配线模快，安装位置应符合设计的要求。8位模块式通用插座

8、底座盒的固定方法按施工现场条件而定，宜采用预置扩张螺丝钉固定等方式。固定螺丝需拧紧，不应产生松动现象。各种插座面板应有标识，以颜色、图形、文字表示所接终端设备类型。4 4电缆桥架及线槽的安装要求电缆桥架及线槽的安装要求 桥架及线槽的安装位置应符合施工图规定，左右偏差不应超过50mm；桥架及线槽水平度每米偏差不应超过2mm；垂直桥架及线槽应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm；线槽截断处及两线槽拼接处应平滑、无毛刺；吊架和支架安装应保持垂直，整齐牢固，无歪斜现象；金属桥架及线槽节与节间应接触良好，安装牢固。5 5安装机柜、机架、配线设备屏蔽层及金属钢安装机柜、机架、配线设备屏蔽

9、层及金属钢管、线槽使用的接地体应符合设计要求，就近接管、线槽使用的接地体应符合设计要求，就近接地，并应保持良好的电气连接。地，并应保持良好的电气连接。6 6安装机架面板，架前应留有安装机架面板，架前应留有1.51.5m lm l空间，机空间，机架背面离墙距离座大于架背面离墙距离座大于0.80.8m m，以便于安装和施，以便于安装和施工。工。7 7壁挂式机框底距地面宜为壁挂式机框底距地面宜为300300mmmm800mm 800mm。8 8配线设备机架安装要求：配线设备机架安装要求：采用下走线方式时，架底位置应与电缆上线孔相对应。各直列垂直倾斜误差不应大于3mm，底座水平误差每 不应大于2mm。

10、接线端子各种标志应齐全。交接箱或暗线箱宜暗设在墙体内。预留墙洞安装，箱底高出地面宜为500mm l000mm。65 缆线的敷设和保护方式检验缆线的敷设和保护方式检验 一一 缆线的敷设缆线的敷设1缆线的敷设 缆线的型式、规格应与设计规定相符。缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。标签应选用不易损坏的材料。缆线终接后，应有余量。交接间、设备间对绞电缆预留长度宜为0.5m-1m；工作区为1030mm；光缆布放宜盘留，预留长度宜为35m，有特殊要求的应按设计要求预留长度。缆线的弯曲半径应符合下列规定：1缆

11、线的敷设 缆线布放，在牵引过程中，吊挂缆线的支点相隔间距不应大于1.5 m。布放缆线的牵引力，应小于缆线允许张力的80%，对光缆瞬间最大牵引力不应超过光缆允许的张力。以牵引方式敷设光缆时，主要牵引力应加在光缆的加强芯上。缆线布放过程中为避免受力和扭曲，应制作合格的牵引端头。如采用机械牵引时，应根据牵引的长度、布放环境、牵引张力等因素选用集中牵引或分散牵引等方式。布放光缆时，光缆盘转动应与光缆布放同步，光缆牵引的速度一般为15m/min。光缆出盘处要保持松弛的弧度，并留有缓冲的余量，又不宜过多，避免江缆出现背扣。电源线、综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要求，并应符合表7-1

12、的规定。12单位范围最小净距(mm)380V 5kVA对绞电缆与电力电缆平行敷设130300600有一方在接地的金属槽道或钢管中70150300双方均在接地的金属槽道或钢管中注80150表 对绞电缆与电力线最小净距内容1缆线的敷设 综合布线系统光、电缆与电力线及其它管线间距为建筑物内缆线的敷设要求，建筑物群区域内电、光缆与各种设施之间的间距要求按本地网通信线路工程验收规范中的相关规定执行。建筑物内电、光缆暗管敷设与其它管线最小净距见表7-2的规定。在暗管或线槽中缆线敷设完毕后，宜在信道两端口出口处用填充材料进行封堵。n表 电光缆暗管敷设与其它管线最小净值 管线种类平行净距（mm）垂直交叉净距（

13、mm）避雷引下线1000300保护地线5020热力管（不包封）500500热力管（包封）300300给水管15020煤气管30020压缩空气管150202 2预埋线槽和暗管敷设缆线预埋线槽和暗管敷设缆线 敷设线槽的两端宜用标志表示出编号和长度等内容。敷设暗管宜采用钢管或阻燃硬质PVC管。布放多层屏蔽电缆、扁平缆线和大对数主干光缆时，直线管道的管径利用率为50%60%，弯管道应为40%50%。暗管布放4对对绞电缆或4芯以下光缆时，管道的截面利用率应为25%30%。3光缆与电缆同管敷设光缆与电缆同管敷设4光缆敷设时与其它管线最小净距应符合表光缆敷设时与其它管线最小净距应符合表7-3的规定。的规定。

14、5设置电缆桥架和线槽敷设缆线设置电缆桥架和线槽敷设缆线 6采用吊顶支撑柱敷设缆线采用吊顶支撑柱敷设缆线7建筑群子系统缆线的敷设建筑群子系统缆线的敷设n表 光缆与其它管线最小净距 范 围内 容最小间隔距离（m）平行交叉市话管道边线（不包括入孔）0.750.25非同沟的直埋通信电缆 0.500.50埋式电力电缆n35kV2.000.50给水管管径501.500.50高压石油、天然气管 10.000.50热力、下水管 1.000.5煤气管压力3kg/1.000.5压力3-8kg/2.000.50排水沟 0.800.50二二 保护措施保护措施 1 1水平子系统缆线敷设保护水平子系统缆线敷设保护 预埋金
