1、A.O.4-Ol南京金牛湖野生动物园王国工程监理实施细则（道路工程）内容提要：专业工程特点监理工作流程监理工作要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师（签字、执业印章）：日期：江苏省住房和城乡建设厅监制目录一、专业工程特点（一）、工程概况1（二）、监理依据2（三）、道路工程特点2二、监理工作流程5三、监理工作要点13（一）施工准备阶段监理工作要点13（二）施工过程中监理工作要点16（三）道路工程施工质量监督技术要点17四、监理工作方法及措施25（一）、监理工作的方法25（二）、监理控制的措施27（）原材料、半成品、成品的抽检计划27（四）主要分部工程质量验收要求3

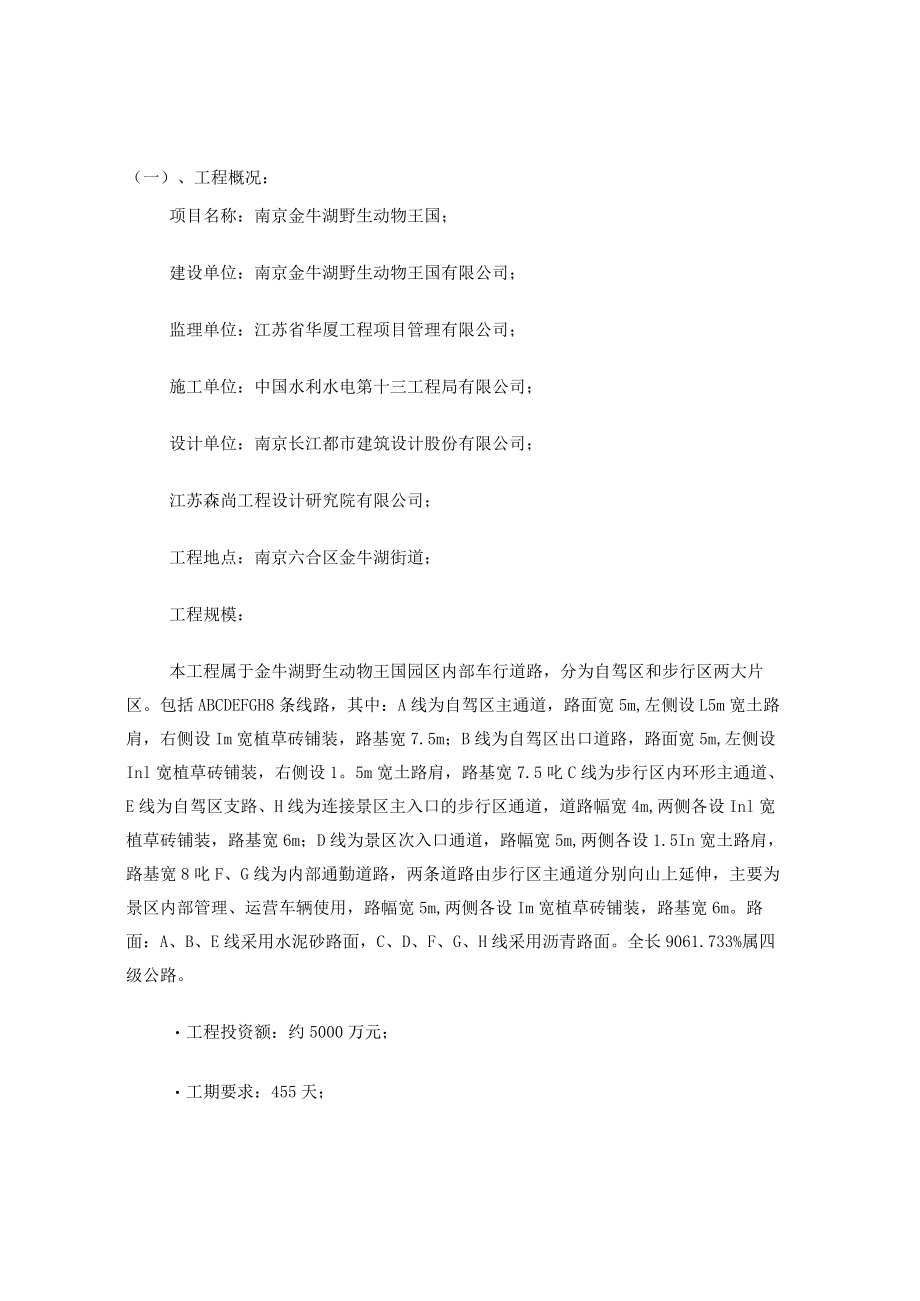

2、0一、专业工程特点（一）、工程概况：项目名称：南京金牛湖野生动物王国；建设单位：南京金牛湖野生动物王国有限公司；监理单位：江苏省华厦工程项目管理有限公司；施工单位：中国水利水电第十三工程局有限公司；设计单位：南京长江都市建筑设计股份有限公司；江苏森尚工程设计研究院有限公司；工程地点：南京六合区金牛湖街道；工程规模：本工程属于金牛湖野生动物王国园区内部车行道路，分为自驾区和步行区两大片区。包括ABCDEFGH8条线路，其中：A线为自驾区主通道，路面宽5m,左侧设L5m宽土路肩，右侧设Im宽植草砖铺装，路基宽7.5m；B线为自驾区出口道路，路面宽5m,左侧设Inl宽植草砖铺装，右侧设1。5m宽土路
3、肩，路基宽7.5叱C线为步行区内环形主通道、E线为自驾区支路、H线为连接景区主入口的步行区通道，道路幅宽4m,两侧各设Inl宽植草砖铺装，路基宽6m；D线为景区次入口通道，路幅宽5m,两侧各设1.5In宽土路肩，路基宽8叱F、G线为内部通勤道路，两条道路由步行区主通道分别向山上延伸，主要为景区内部管理、运营车辆使用，路幅宽5m,两侧各设Im宽植草砖铺装，路基宽6m。路面：A、B、E线采用水泥砂路面，C、D、F、G、H线采用沥青路面。全长9061.733%属四级公路。工程投资额：约5000万元；工期要求：455天；质量要求：合格(二)、监理依据：(1)建设工程监理委托合同；(2)建设工程施工承包
4、合同及施工方案；(3)本工程施工图纸及说明、地质资料等设计和技术文件；(4)建设工程监理规范(GB50319-2013)；(5)公路水泥混凝土路面施工技术细则JTG/TF30-2004；(6)公路路面基层施工技术细则(JTGF202015)；(7)公路沥青路面施工技术规范(JTGF40-2004)；(8)公路工程质量检验评定标准(JTGF80/12004)(9)国家和地方有关工程建设监理的文件及规定；(10)其它现行的施工验收规范、评定标准。(三)、道路工程特点：1、设计标准及荷载标准：设计年限：6年，设计时速：20kmh,设计荷载:BZZ-IOO2、路面结构设计(1)、一般路段行车道路面结构
5、为(路面结构总厚度为60CnO：上面层：4cmACT3C细粒式沥青碎粘层油（0306升/平方米）下面层：6cmAC-20C中粒式沥青碎乳化沥青下封层（26mm）透油层（0.71.5升/平方米）基层：30Cnl水泥稳定碎石底基层：20cm12%石灰土注：路面材料：沥青碎上面层集料用玄武岩，下面层集料用石灰岩。（2）、自驾区道路面结构为（路面结构总厚度为60Cm）：面层：20CInC30水泥碎，抗折强度为4.5MPa基层：20Cin水泥稳定碎石底基层：20cm12%石灰土（3）、植草砖路面结构:8cm植草砖（孔内培土植草）+3Cm黄沙垫层+30Cm级配碎石覆土较浅的石质挖方路段，路面结构底面下挖至
6、岩层时，底基层采用IOCln级配碎石找平。（4）车道路面验收弯沉：沥青上面层：26.9(1100mm)沥青下面层：29.6(1/100mm)20Cm厚水泥稳定碎石基层：33.9(1100mm)30Cm厚水泥稳定碎石基层：59.1(1100mm)石灰土基层：143.9(1100mm)3、路基设计(1)道路清表整平后，行车道路面结构层以下超挖80Cnb回填6%石灰土碾压，压实度294%,(2)路床底素土夯实，压实度不低于90%(若开挖后原地面潮湿，则继续向下翻松20cm,掺5%灰土碾压)；(3)植草砖路面结构层以下超挖60Cnb回填6%石灰土碾压，压实度不低于92%,路基填料可利用挖方段弱风化岩，
7、填石路基的石料强度不小于15MPa,强风化的软岩不用于填筑路基，也不用作塞缝料。路基压实度标准见下表：路基压实度表5.7-1路床顶面以下深度(m)压实度零填及挖方(TO.3294填方00.82940.81.52931.5290注：表列压实度系按公路土工实验规程（JTGE40-2007）中重型击实实验法求得的最大干密度的压实度。（4）路基填方边坡为1：L5,每级边坡高度8m,每级之间设置2m宽的平台，填土高度超过8m的边坡坡比为1：1.75。当地面横坡陡于1:5时，对基底进行挖台阶处理，台阶宽度2m,阶面设向内倾斜24%的横坡。当地面横坡陡于1:2.5时，可结合地形和填土高度，因地制宜设置浆砌片
8、石护肩、护脚和路肩挡墙、路堤挡墙等支挡工程。填塘路段，清淤排水后，边坡挖成不小于Inl宽的台阶，先填筑40CnI级配碎石，然后用5%石灰土回填至路床顶面下80Cnb压实度290%,灰土每层最小厚度不小于IOcmo路堑边坡设计综合考虑岩性、构造裂隙产状与路线关系、岩体风化程度、力学性质和开挖高度，并兼顾地形地貌、土石方平衡等因素确定，挖方土质边坡L1.5,挖方石质边坡为1:1；设置挖方碎落台，台宽设置为1米。（5）填方路段路基防护：1. 1当路堤边坡高度W3.0m时,边坡坡面采用植草防护（具体防护方案由景观专业后期设计）。5. 2当路堤边坡高度大于3.Om时，边坡采用C20混凝土拱形骨架防护（边
9、坡防护方案、段落及范围根据后期周边场地平整情况最终确定），后期无场地回填平整的段落设置重力式路堤挡土墙。（6）挖方路段路基防护：5.1 一般挖方边坡高度W4.Om,且边坡缓于1：1时，边坡坡面采用植草防护（具体防护方案由景观专业后期设计）。6. 2当边坡高度大于4.0m时，坡脚采用内护墙进行护砌，以上挖方边坡视开挖高度，设框格梁护面（具体防护方案由消险单位后期设计）。二、监理工作流程监理现场的质监工作的过程控制，主要体现在两个方面，一是原材料、半成品、成品的抽样检测，二是对每一道已完成工序进行把关。（一）材料、半成品、成品的抽样及检验程序1、原材料、成品及半成品和产品进场时，必须同时向监理提交
10、正式、有效的出厂质量证明书及其它相关资料进行检查。进口材料及设备必须提供商检部门的检验报告，并将复印件报监理存档。2、材料和产品进场后及材料加工过程中需进行质量检验或试验，施工单位自行检测合格的基础上报监理验收，监理机构自行抽样检测合格后进行认可。经试验合格的材料及成品、半成品才能使用，不合格的一律不得用于工程上，并不得存放在现场。对不合格的材料、成品及半成品应在监理通知的期限内撤离现场。3、水泥碎，沥青砂试配应提前一周，监理和施工单位共同在商品研厂或现场取样送试验室进行试配，配合比通知单应及时报监理核查认可后再行使用，单方面送样试配的配合比无效。（二）工序检查验收程序1、施工单位自检。施工单
11、位必须建立健全质量自保体系，确保自身的“三检”（自检、互检、交接检）工作正常运行，并在此基础上由专职质检员对每道工序或每个分项工程进行检验（分包单位先检验、总包单位后检验）。施工单位自检合格，填写好工序质量报验单并签字后（用江苏省建委的监理统表第四版A类表并附评定资料），一般提前24小时报监理工程师（特殊情况除外）验收；自检不合格，自行整改、返工。2、监理工程师巡检。在日常巡视过程中，发现施工中存在的问题（含质量、安全），并提出整改意见或要求（书面），施工单位应及时纠正，如不及时纠正在验收时发现必须返工，一切损失由施工单位自负。3、监理平行检验及验收。监理工程师收到施工单位的质量验收签单，经现
12、场检查或平行检验审核无误后，进行验收，监理验收合格并签字后，施工单位才能进行下道工序施工；验收不符合要求，监理在验收单上写明整改要求，施工单位必须进行整改或返工。整改或返工完成后，施工单位再进行以上自检程序，自检合格后，施工单位再将有关资料报监理工程师，监理将在24小时内对整改的项目进行复验，复验符合要求并签字后，施工单方可进行下道工序施工，否则还需进行整改。由此影响的工期及其它损失由施工单位自行承担。经过整改后复验仍未通过，施工单位应对责任人进行教育直至处罚。施工单位没有自检或无自检记录，监理工程师可拒绝验收。4、为加强工程验收的计划性，施工单位应根据每周安排的施工进度计划和施工项目排出相应
13、的工程验收周计划。凡列入计划的验收，监理将优先保证。如遇特殊情况，需要监理在正常工作时间以外或节假日时间内进行验收，必须提前1天通知总监理工程师。5、分项和分部工程完成后，施工单位应及时进行分项分部工程质量检验评定，将所填表格（内容齐全、资料完整）提交监理进行核评。施工单位提交分部工程验收申请后，监理部在验收合格的基础上将出具预验收报告，并组织设计、施工、业主、质监等部门参加的验收会议。（）单位、分部、分项工程的划分序单位工程分部工程分项工程号1路基工程（每1Okm或每施工段）路基土石方工程（3km路段）土方路基、石方路基、软土地基等排水工程（3km路段）管节预制、管道基础及管节安装、检查（雨
14、水）井砌筑、土沟、浆砌排水沟、盲沟等涵洞、通道（1、3km路段）基础及下部构造，主要构件预制、安装或浇筑，填土地、总体等砌筑防护工程（l3km路段）挡土墙、墙背填土等大型挡土墙基础、墙身、墙背填土等2路面工程（每1Okm或每施工段）路面工程（3km路段）底基层、基层、面层、垫层、联结层、路缘石、人行道、路肩、路面边缘排水系统等1、基层原材料质量监理监理检测继续使用监理发现材料有疑问抽检材料进入施工现场使用承包人规定批量自检并填写报验单试验监理工程师审批通知禁止使用并自费运出现场试验监理工程师复查承包人自检后送材料报验单厂（场）质保书承包人自检原材料源换料源不合格合格合格2 混凝土原材料质量监理监理按抽检频率和现场发现有问题时进行材料抽检承包人按规定批量自检并填写质检报告单监理试验室抽验合格继续使用通知禁止使用并自费运出现场试验监理工程师复查材料进入施工现场使用承包人送材料报告单试验监理工程师审批厂（场）质保书承包人自检重选料源不合格合格不合格合格3 钢材质量监理禁止进入现场继续使用试验监理工程师复查监理按抽检频率进行抽样检测承包人按规定频率自检钢材进入施工现场试验监理工程师审批监理试验室复验记录钢材报验单厂方质保书承包人自检料源换F家不合格合格合格4沥青材料质量监理禁止使用并自费运走继续使用报试验监理工程师复查监理按规定频率进行抽检承包人按规定批量自
