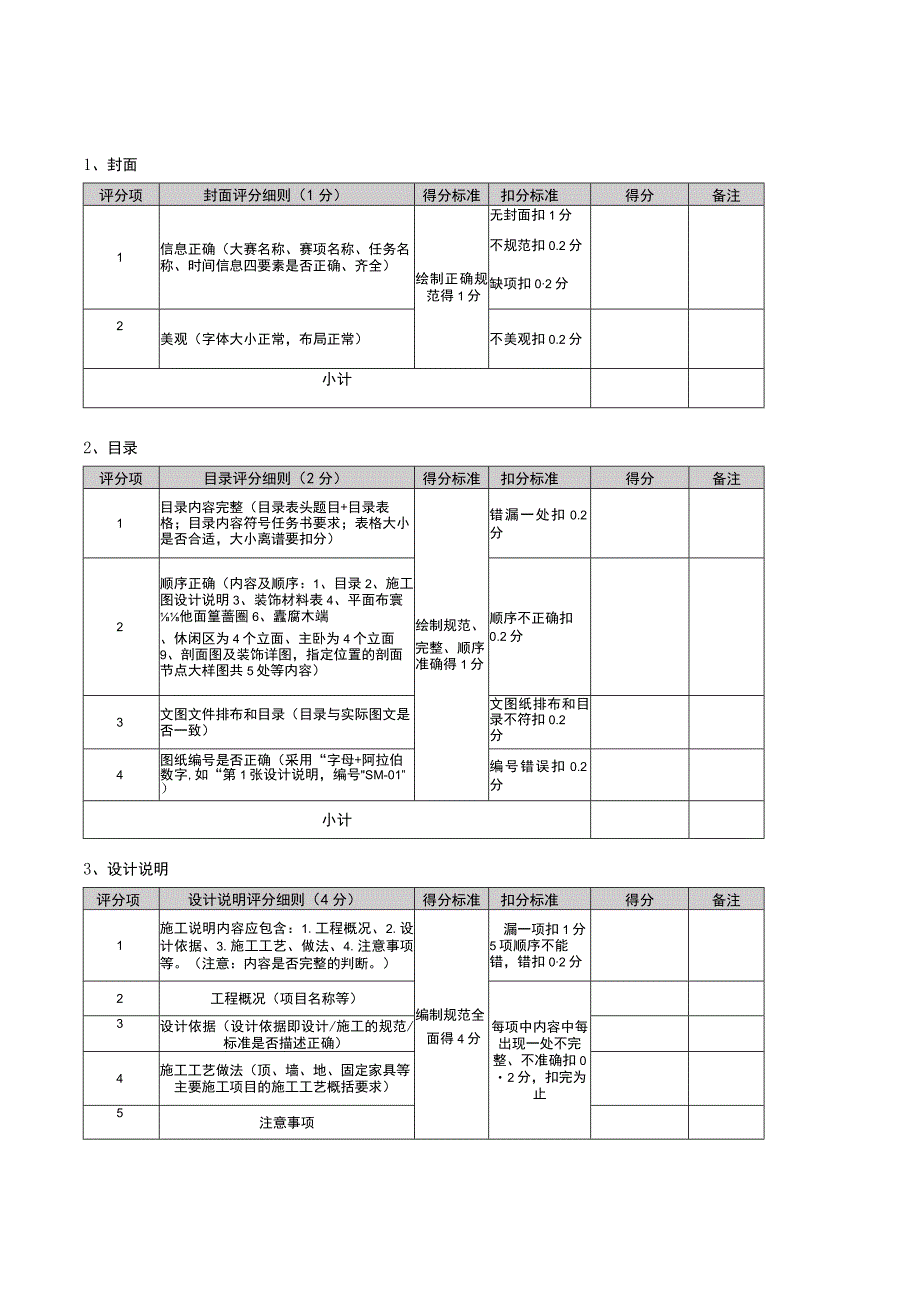

1、1、封面评分项封面评分细则（1分）得分标准扣分标准得分备注1信息正确（大赛名称、赛项名称、任务名称、时间信息四要素是否正确、齐全）绘制正确规范得1分无封面扣1分不规范扣0.2分缺项扣02分2美观（字体大小正常，布局正常）不美观扣0.2分小计2、目录评分项目录评分细则（2分）得分标准扣分标准得分备注1目录内容完整（目录表头题目+目录表格；目录内容符号任务书要求；表格大小是否合适，大小离谱要扣分）绘制规范、完整、顺序准确得1分错漏一处扣0.2分2顺序正确（内容及顺序：1、目录2、施工图设计说明3、装饰材料表4、平面布寰他面篁蔷圈6、蠹腐木端、休闲区为4个立面、主卧为4个立面9、剖面图及装饰详图，指
2、定位置的剖面节点大样图共5处等内容）顺序不正确扣0.2分3文图文件排布和目录（目录与实际图文是否一致）文图纸排布和目录不符扣0.2分4图纸编号是否正确（采用“字母+阿拉伯数字,如“第1张设计说明，编号SM-01”）编号错误扣0.2分小计3、设计说明评分项设计说明评分细则（4分）得分标准扣分标准得分备注1施工说明内容应包含：1.工程概况、2.设计依据、3.施工工艺、做法、4.注意事项等。（注意：内容是否完整的判断。）编制规范全面得4分漏一项扣1分5项顺序不能错，错扣02分2工程概况（项目名称等）每项中内容中每出现一处不完整、不准确扣02分，扣完为止3设计依据（设计依据即设计/施工的规范/标准是否

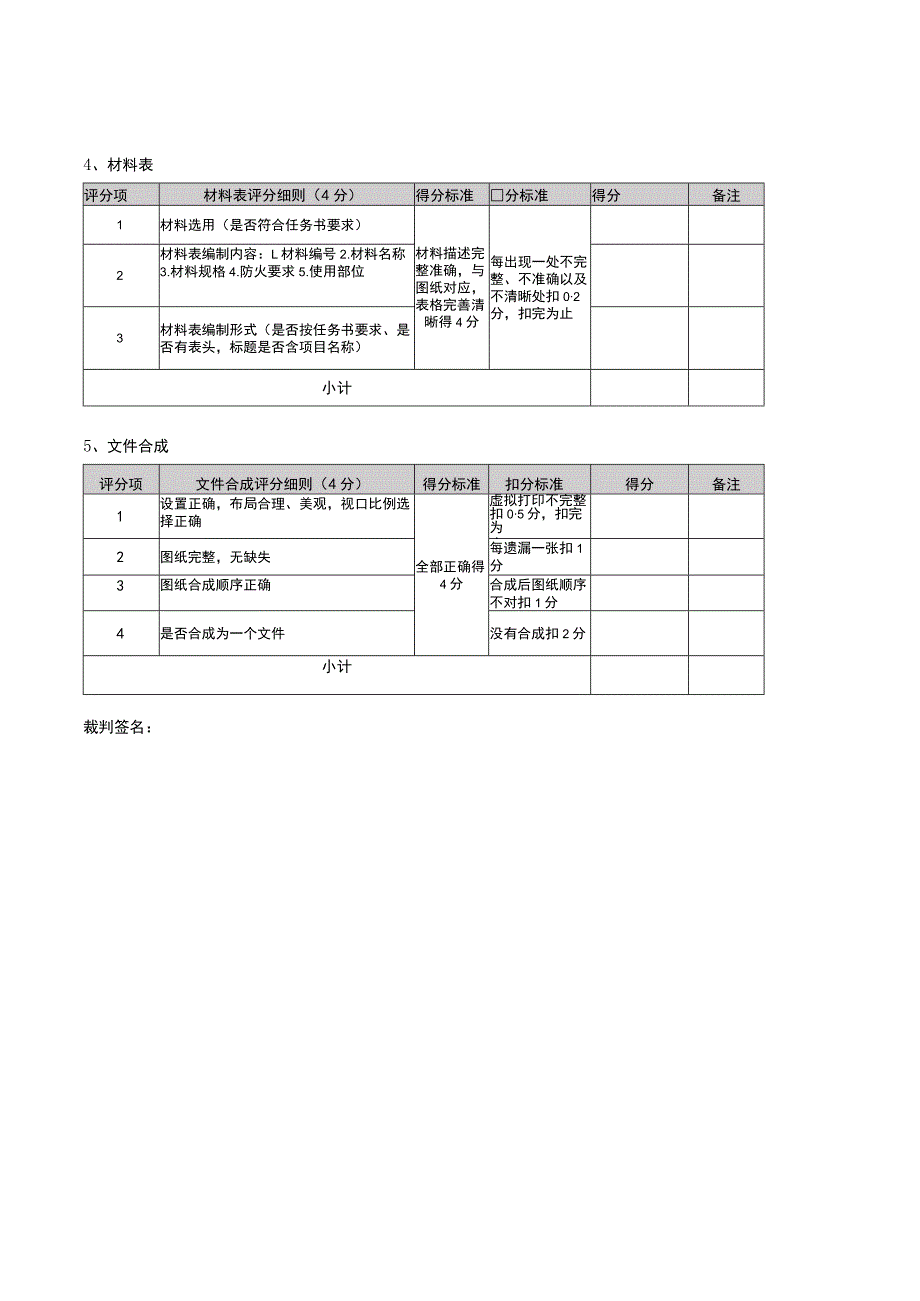

3、描述正确）4施工工艺做法（顶、墙、地、固定家具等主要施工项目的施工工艺概括要求）5注意事项小计4、材料表评分项材料表评分细则（4分）得分标准分标准得分备注1材料选用（是否符合任务书要求）材料描述完整准确，与图纸对应，表格完善清晰得4分每出现一处不完整、不准确以及不清晰处扣02分，扣完为止2材料表编制内容：L材料编号2.材料名称3.材料规格4.防火要求5.使用部位3材料表编制形式（是否按任务书要求、是否有表头，标题是否含项目名称）小计5、文件合成评分项文件合成评分细则（4分）得分标准扣分标准得分备注1设置正确，布局合理、美观，视口比例选择正确全部正确得4分虚拟打印不完整扣05分，扣完为止2图纸完
4、整，无缺失每遗漏一张扣1分3图纸合成顺序正确合成后图纸顺序不对扣1分4是否合成为一个文件没有合成扣2分小计裁判签名：1、封面评分项封面评分细则（1分）得分标准扣分标准得分备注1信息正确（大赛名称、赛项名称、任务名称、时间信息四要素是否正确、齐全）绘制正确规范得1分无封面扣1分不规范扣0.2分缺项扣02分2美观（字体大小正常，布局正常）不美观扣0.2分小计2、目录评分项目录评分细则（2分）得分标准扣分标准得分备注1目录内容完整（目录表头题目+目录表格；目录内容符号任务书要求；表格大小是否合适，大小离谱要扣分）绘制规范、完整、顺序准确得1分错漏一处扣0.2分2顺序正确（内容及顺序：1、目录2、施工
5、图设计说明3、装饰材料表4、平面布翼党&或面鳗需置6、鑫腐4端、休闲区为4个立面、主卧为4个立面9、剖面图及装饰详图，指定位置的剖面节点大样图共5处等内容）顺序不正确扣0.2分3文图文件排布和目录（目录与实际图文是否一致）文图纸排布和目录不符扣02分4图纸编号是否正确（采用“字母+阿拉伯数字,如“第1张设计说明，编号SM-01”）编号错误扣0.2分小计3、设计说明评分项设计说明评分细则（4分）得分标准扣分标准得分备注1施工说明内容应包含：1.工程概况、2.设计依据、3.施工工艺、做法、4.注意事项等。（注意：内容是否完整的判断。）编制规范全面得，1分漏一项扣1分5项顺序不能错，错扣02分2工程
6、概况（项目名称等）每项中内容中每出现一处不完整、不准确扣02分，扣完为止3设计依据（设计依据即设计/施，的规范/标准是否描述正确）4施工工艺做法（顶、墙、地、固定家具等主要施工项目的施工工艺概括要求）5注意事项小计4、材料表评分项材料表评分细则（4分）得分标准,口分标准得分备注1材料选用（是否符合任务书要求）材料描述完整准确，与图纸对应，表格完善清晰得4分每出现一处不完整、不准确以及不清晰处扣02分,扣完为止2材料表编制内容：1.材料编号2.材料名称3.材料规格4.防火要求5.使用部位3材料表编制形式（是否按任务书要求、是否有表头，标题是否含项目名称）小计5、文件合成评分项文件合成评分细则（4
7、分）得分标准扣分标准得分备注1设置正确，布局合理、美观，视口比例选择正确全部正确得4分虚拟打印不完整扣O5分,扣完为止2图纸完整，无缺失每遗漏一张扣1分3图纸合成顺序正确合成后图纸顺序不对扣1分4是否合成为一个文件没有合成扣2分小计裁判签名：1、原始结构图评分项原始结构图评分细则（3分）扣分标准得分备注1，.图纸比例、图幅（1分）每漏一项扣1分；每出现一处不规范、不准确的表达、绘制、符号等扣02分,扣完为止2c.尺寸文字标注（2分）标注门窗编号及开启方向，表示家具的橱柜门或其他构件的开启方向和方式；建筑主体结构（外尺寸：轴线、开间、进深、门窗洞口，外部尺寸按二级标注。1级-总尺寸；2级-开间/
8、进深和门窗/洞口/墙厚）楼地面标高等标注（客餐厅/客房标高齐全、准确）相关文字标注。（必要的文字说明，如房间名、过道方向、门内外及图名、比例等）3d图线（1分）符合相关制图标准、合理、美观。粗实线：墙体、梁柱等建筑构造等；中实线：装饰构造、门窗、家具外轮廓等；细实线:材料分界线、家具内部分割、材料填充线、尺寸线、索引线；材料标注引线等；粗虚线：灯带线、防水线；中虚线：索引图样范围线、不可见轮廓线；细虚线：不可见轮廓线、活动家具、装饰、门窗开启线等；单点长划线：中心线、对称线、轴线小计2、墙体拆除图评分项墙体拆除图评分细则（2分）扣分标准得分备注1a.图纸比例、图幅每漏一项扣1分；每出见一处不规
9、范、不准确的表达、绘制、符号等扣02分,扣完为止2c.尺寸文字标注标注门窗编号及开启方向，表示家具的橱柜门或其他构件的开启方向和方式；建筑主体结构（外尺寸：轴线、开间、进深、门窗同口，外部尺寸按二级标注。1级总尺寸；2级开间/进深和门窗/洞口/墙厚）楼地面标高等标注（各房间标高齐全、准确）相关文字标注。（必要的文字说明，如房间名、：过道方向、门内外及图名、比例等）3d图线符合相关制图标准、合理、美观。粗实线：墙体、梁柱等建筑构造等；中实线：装饰构造、门窗、家具外轮廓等；细实线：材料分界线、家具内部分割、材料填充线、尺寸线、索引线，材料标注引线等；粗虚线：灯带线、防水线；中虚线：索引图样范围线、
10、不可见轮廓线；细虚线：不可见轮廓线、活动家具、装饰、门窗开启线等；单点长划线：中心线、对称线、轴线e、图例拆砌墙是否表达清楚小计评分项平面布置图评分细则（6分）扣分标准得分备注1a.图纸比例、图幅（0.5分）每漏一项扣1分；每出现一处不规范、不准确的表达、绘制、符号等扣02分.扣完为止2b.空间位置（2分）各功能空间的家具、陈设、隔断、绿化等的形状、位置。固定的装饰造型、隔断、构件、家具、卫生洁具、照明灯具、花台、水池、陈设以及其他固定装饰配置和饰品（家具形状及空间位置准确）床注门窗编号及开启方向，表示家具的橱柜门或其他构件的开启方向和方式；其他平面布置图需要表达的内容；所绘设计图内容及空间布
11、置形式，须与所提供的方案设计图相符；布置合理，家具尺度合理，符合人体工程学要求；规范、美观。3c.尺寸文字标注（2分）建筑主体结构（外尺寸：轴线、开间、进深、门窗洞口，外部尺寸按二级标注。1级总尺寸；2级-开间/进深和门窗/洞口/墙厚）装饰尺寸标注，内尺寸（如隔断家具、装饰造型等的定形、定位尺寸）楼地面标高等标注（各房间标高齐全、准确）相关文字标注。（必要的文字说明，如房间名、过道方向、门内外及图名、比例等）4d.符号（0.5分）内视投影符号、详图索引符号、标高、转角、对除符号等5图线（1分）符合相关制图标准、合理、美观。粗实线：墙体、梁柱等建筑构造等；中实线：装饰构造、门窗、家具外轮廓等；细
12、实线：材料分界线、家具内部分割、材料填充线、尺寸线、索引线；材料标注引线等,粗虚线：灯带线、防水线；中虚线：索引图样范围线、不可见轮廓线；细虚线：不可见轮廓线、活动家具、装饰、门窗开启线等；单点长划线：中心线、对称线、轴线小计4、地面铺装图评分项地面铺装图评分细则（3分）扣分标准得分备注1a.图纸比例、图幅（与平面图要求相同）每漏一项扣1分；每出现一处不规范、不准确的表达、绘制、符号等扣也2分，扣完为止2b楼地面面层分格线和拼花造型，平面布置图表达的相关内容等（与效果图相似）3c.尺寸文字标注建筑主体结构（标注其开间、进深、门窗洞口等尺寸与平面图要求相同，最好三道尺寸线，两道线内容齐全也可）各
