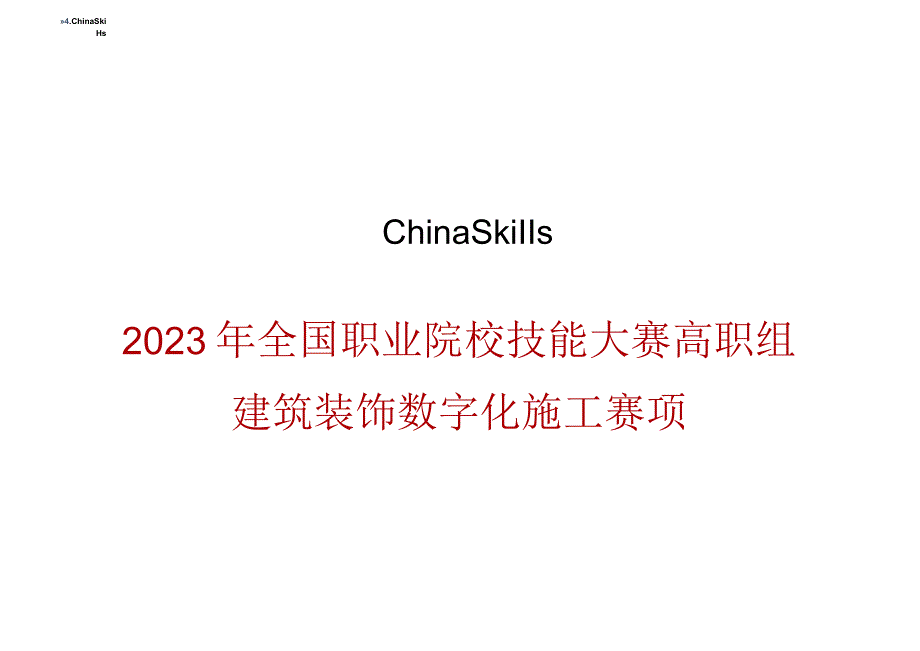

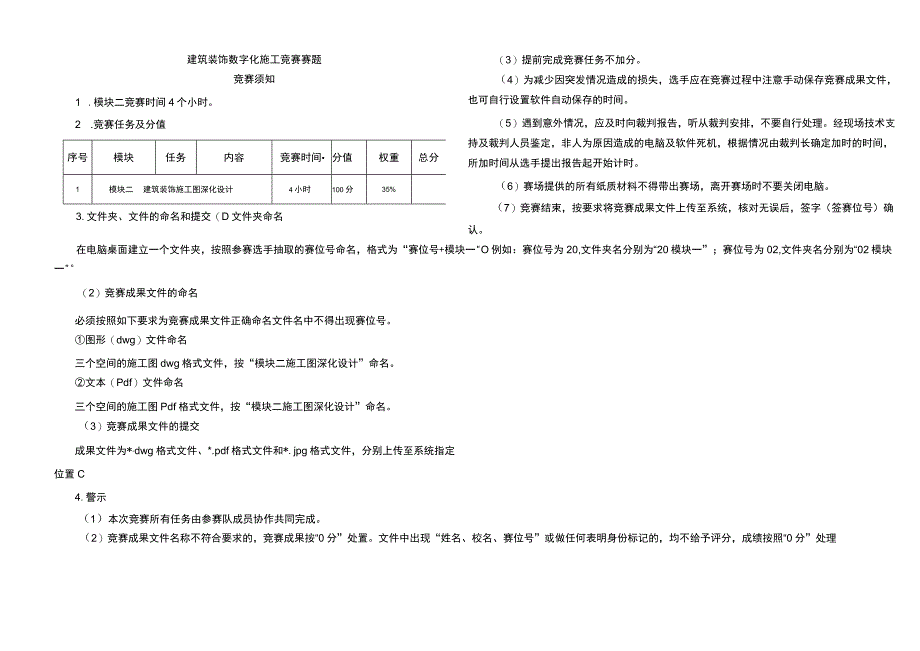

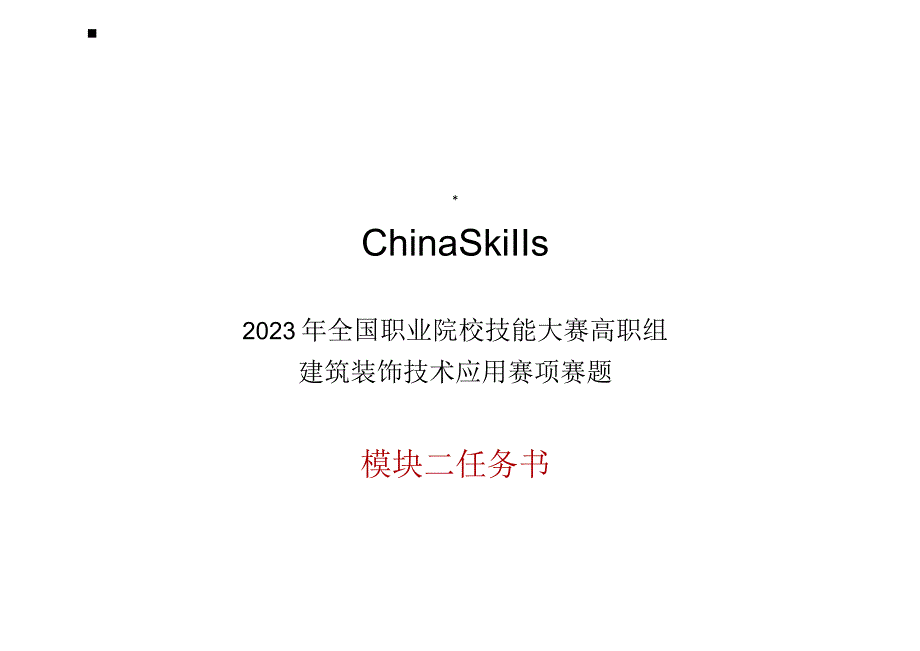

1、4.ChinaSkiHsChinaSkiIIs2023年全国职业院校技能大赛高职组建筑装饰数字化施工赛项*ChinaSkiIIs2023年全国职业院校技能大赛高职组建筑装饰技术应用赛项赛题模块二任务书建筑装饰数字化施工竞赛赛题竞赛须知1 .模块二竞赛时间4个小时。2 .竞赛任务及分值序号模块任务内容竞赛时间分值权重总分1模块二建筑装饰施工图深化设计4小时100分35%3.文件夹、文件的命名和提交（D文件夹命名（3）提前完成竞赛任务不加分。（4）为减少因突发情况造成的损失，选手应在竞赛过程中注意手动保存竞赛成果文件，也可自行设置软件自动保存的时间。（5）遇到意外情况，应及时向裁判报告，听从裁判安
2、排，不要自行处理。经现场技术支持及裁判人员鉴定，非人为原因造成的电脑及软件死机，根据情况由裁判长确定加时的时间，所加时间从选手提出报告起开始计时。（6）赛场提供的所有纸质材料不得带出赛场，离开赛场时不要关闭电脑。（7）竞赛结束，按要求将竞赛成果文件上传至系统，核对无误后，签字（签赛位号）确认。在电脑桌面建立一个文件夹，按照参赛选手抽取的赛位号命名，格式为“赛位号+模块一O例如：赛位号为20,文件夹名分别为“20模块一”；赛位号为02,文件夹名分别为“02模块一（2）竞赛成果文件的命名必须按照如下要求为竞赛成果文件正确命名文件名中不得出现赛位号。图形（dwg）文件命名三个空间的施工图dwg格式文
3、件，按“模块二施工图深化设计”命名。文本（Pdf）文件命名三个空间的施工图Pdf格式文件，按“模块二施工图深化设计”命名。（3）竞赛成果文件的提交成果文件为*dwg格式文件、*.pdf格式文件和*.jpg格式文件，分别上传至系统指定位置C4.警示（1）本次竞赛所有任务由参赛队成员协作共同完成。（2）竞赛成果文件名称不符合要求的，竞赛成果按“0分”处置。文件中出现“姓名、校名、赛位号”或做任何表明身份标记的，均不给予评分，成绩按照“0分”处理建筑装饰数字化施工竞赛赛题模块二任务书模块二建筑装饰施工图深化设计项目名称：会所装修设计1、设计内容及要求(1)根据任务一的方案设计文件，完成施工图深化设计
4、。(2)本模块提交的成果文件包括：封面、目录、施工图设计说明、主要材料表、墙体拆除图、平面布置图、地面铺装图、顶棚平面图，指定的剖立面图、及装饰详图等内容。2、说明(1)文字注释样式设置：设置文字样式名为“汉字”，字体名为“仿宋”，宽度因子0.7。(2)尺寸标注数字设置：文本字体，Simplex-Shx1宽高比0.7。(3)施工图选用A3图幅，从建筑CAD软件中调用，选用默认图框和标题栏，标题栏如图1所示。模块名称出例w图号田号项目名称I(5)主要材料表主要材料表的格式和内容按照图2绘制方号tfW柳纬材Iw格防爆求啦ft番tt图2主要材料表(6)图纸编号图纸编号：目录采用“MLXX”；施工说明
5、采用“SM-XX”；主要材料表“CXX”；平面图采用“P-XX”；立面图采用“EXX”；节点大样及剖面图采用“SXX”。“XX”为阿拉伯数字,如“第1张平面图，图纸编号“201”。3、竞赛形式一名指导教师与两名选手合作完成竞赛任务。4、提交的竞赛成果文件成果文件按照要求命名，并提交至系统指定位置，提交成果包括：(1) 一个或多个dwg格式文件；(2) 一套施工图设计文本(模块一.pdf)。*pdf格式的施工图文本符合国家制图相关标准，出图比例自定。图1标题栏示意(4)文本文件封面：封面信息包括：2023年全国职业院校技能大赛(高职组)建筑装饰数字化施工赛项;模块名称；日期C模块二：建筑装饰数字
6、化施工图设计方案效果图及说明剖立面索引及定位图参考效果图节点剖切位置图客厅剖立面餐厅剖立面洗手间剖立面客厅参考效果图1客厅参考效果图2客厅参考效果图3餐厅参考效果图1卫生间参考效果图1卫生间参考效果图2餐厅节点剖切位置图1客厅节点剖切位置图2卫生间节点剖切位置图1三维模型三维模型剖立面索引及定位图拿775目5397450318755397 4503 187511775备注：设计及算量范围详见任务书要求参考效果图客厅参考效果图1参考效果图客厅参考效果图2参考效果图客厅参考效果图3参考效果图餐厅参考效果图1参考效果图卫生间参考效果图1参考效果图卫生间参考效果图2节点剖切位置图客厅剖切位置图11绘制客厅电视背景墙剖切节点节点剖切位置图客厅剖切位置图22绘制承重柱剖切节点3绘制天花剖切节点节点剖切位置图卫生间剖切位置图34绘制卫生间玻璃隔断剖切节点5绘制卫生间洗漱台剖切节点附件：三维信息模型三维信息模型详见附图
