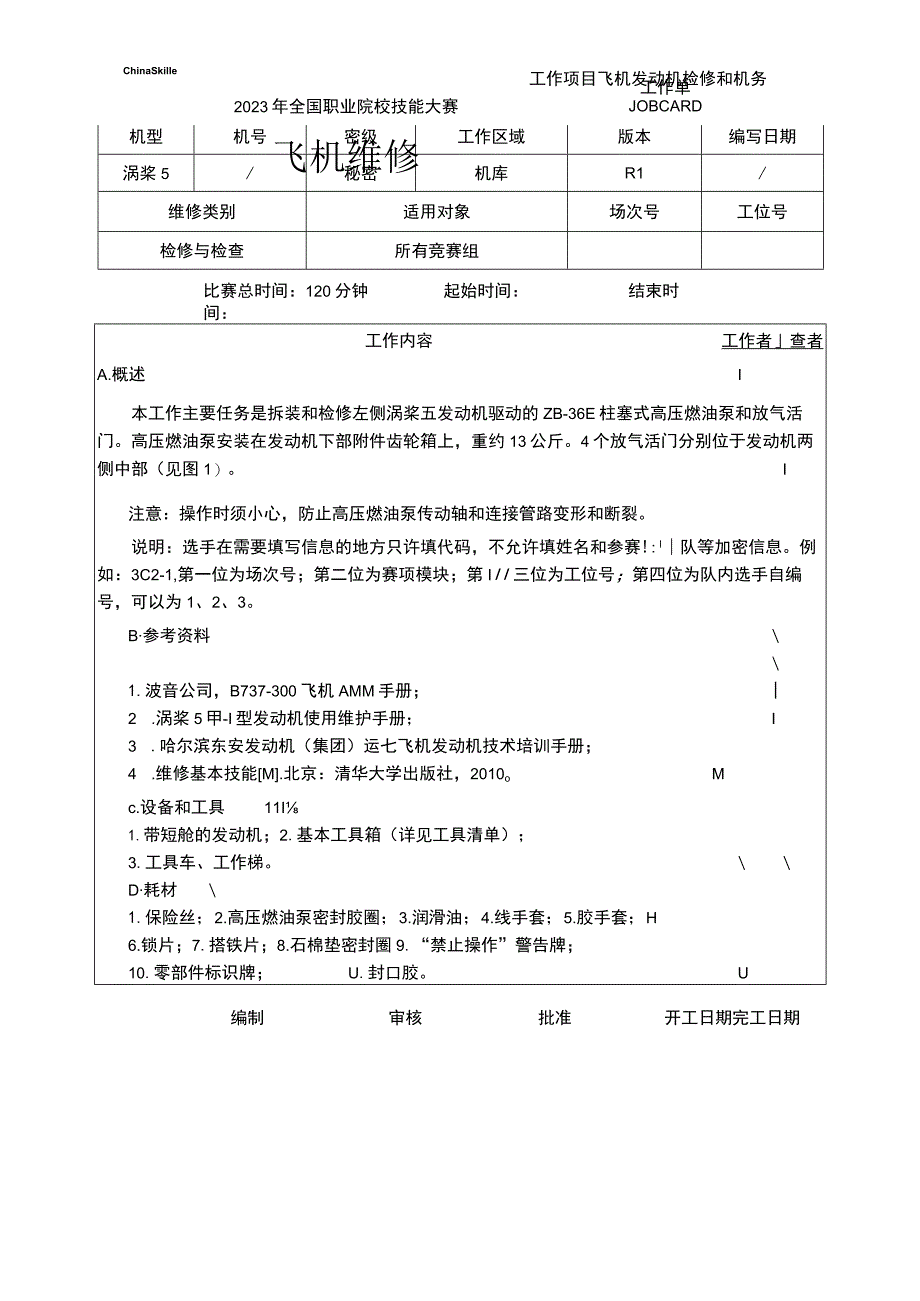

1、2023年全国职业院校技能大赛飞机维修工作单JOBCARD机型机号密级工作区域版本编写日期涡桨5/秘密机库R1/维修类别适用对象场次号工位号检修与检查所有竞赛组ChinaSkille工作项目飞机发动机检修和机务比赛总时间：120分钟起始时间：结束时间：工作内容工作者查者A.概述I本工作主要任务是拆装和检修左侧涡桨五发动机驱动的ZB-36E柱塞式高压燃油泵和放气活门。高压燃油泵安装在发动机下部附件齿轮箱上，重约13公斤。4个放气活门分别位于发动机两侧中部（见图1）。I注意：操作时须小心，防止高压燃油泵传动轴和连接管路变形和断裂。说明：选手在需要填写信息的地方只许填代码，不允许填姓名和参赛!:l队
2、等加密信息。例如：3C2-1,第一位为场次号；第二位为赛项模块；第III三位为工位号；第四位为队内选手自编号，可以为1、2、3。B参考资料1.波音公司，B737-300飞机AMM手册；|2 .涡桨5甲-I型发动机使用维护手册；I3 .哈尔滨东安发动机（集团）运七飞机发动机技术培训手册；4 .维修基本技能M.北京：清华大学出版社，2010oMc.设备和工具11I1.带短舱的发动机；2.基本工具箱（详见工具清单）；3.工具车、工作梯。D耗材1.保险丝；2.高压燃油泵密封胶圈；3.润滑油；4.线手套；5.胶手套；H6.锁片；7.搭铁片；8.石棉垫密封圈9.“禁止操作”警告牌；10.零部件标识牌；U.

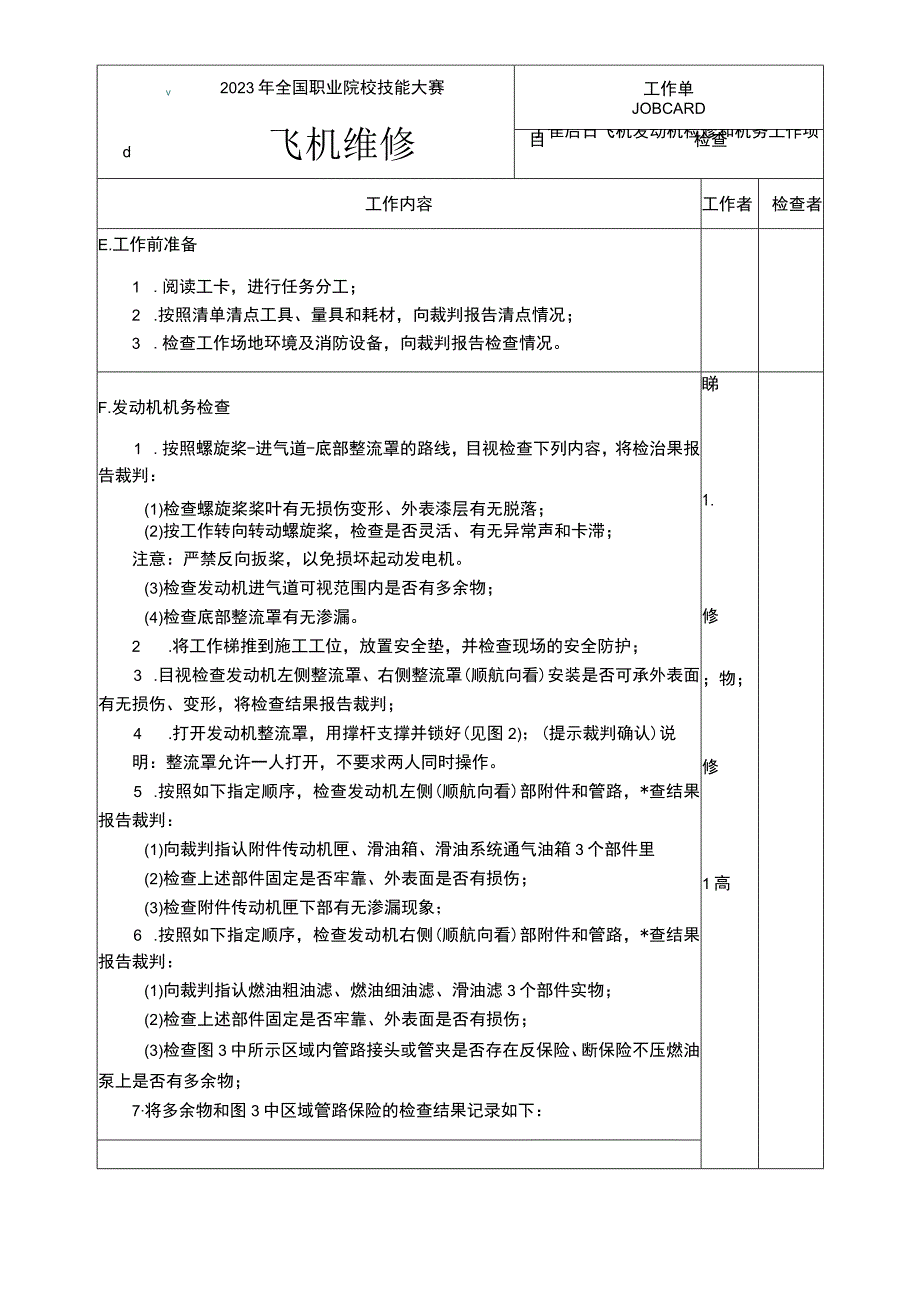

3、封口胶。U编制审核批准开工日期完工日期v2023年全国职业院校技能大赛d飞机维修工作单JOBCARD丁隹后日飞机发动机检修和机务工作项目检查工作内容工作者检查者E.工作前准备1 .阅读工卡，进行任务分工；2 .按照清单清点工具、量具和耗材，向裁判报告清点情况；3 .检查工作场地环境及消防设备，向裁判报告检查情况。F.发动机机务检查1 .按照螺旋桨-进气道-底部整流罩的路线，目视检查下列内容，将检治果报告裁判：(1)检查螺旋桨桨叶有无损伤变形、外表漆层有无脱落；(2)按工作转向转动螺旋桨，检查是否灵活、有无异常声和卡滞；注意：严禁反向扳桨，以免损坏起动发电机。(3)检查发动机进气道可视范围内是否
4、有多余物；(4)检查底部整流罩有无渗漏。2 .将工作梯推到施工工位，放置安全垫，并检查现场的安全防护；3 .目视检查发动机左侧整流罩、右侧整流罩(顺航向看)安装是否可承外表面有无损伤、变形，将检查结果报告裁判；4 .打开发动机整流罩，用撑杆支撑并锁好(见图2)；(提示裁判确认)说明：整流罩允许一人打开，不要求两人同时操作。5 .按照如下指定顺序，检查发动机左侧(顺航向看)部附件和管路，*查结果报告裁判：(1)向裁判指认附件传动机匣、滑油箱、滑油系统通气油箱3个部件里(2)检查上述部件固定是否牢靠、外表面是否有损伤；(3)检查附件传动机匣下部有无渗漏现象；6 .按照如下指定顺序，检查发动机右侧(

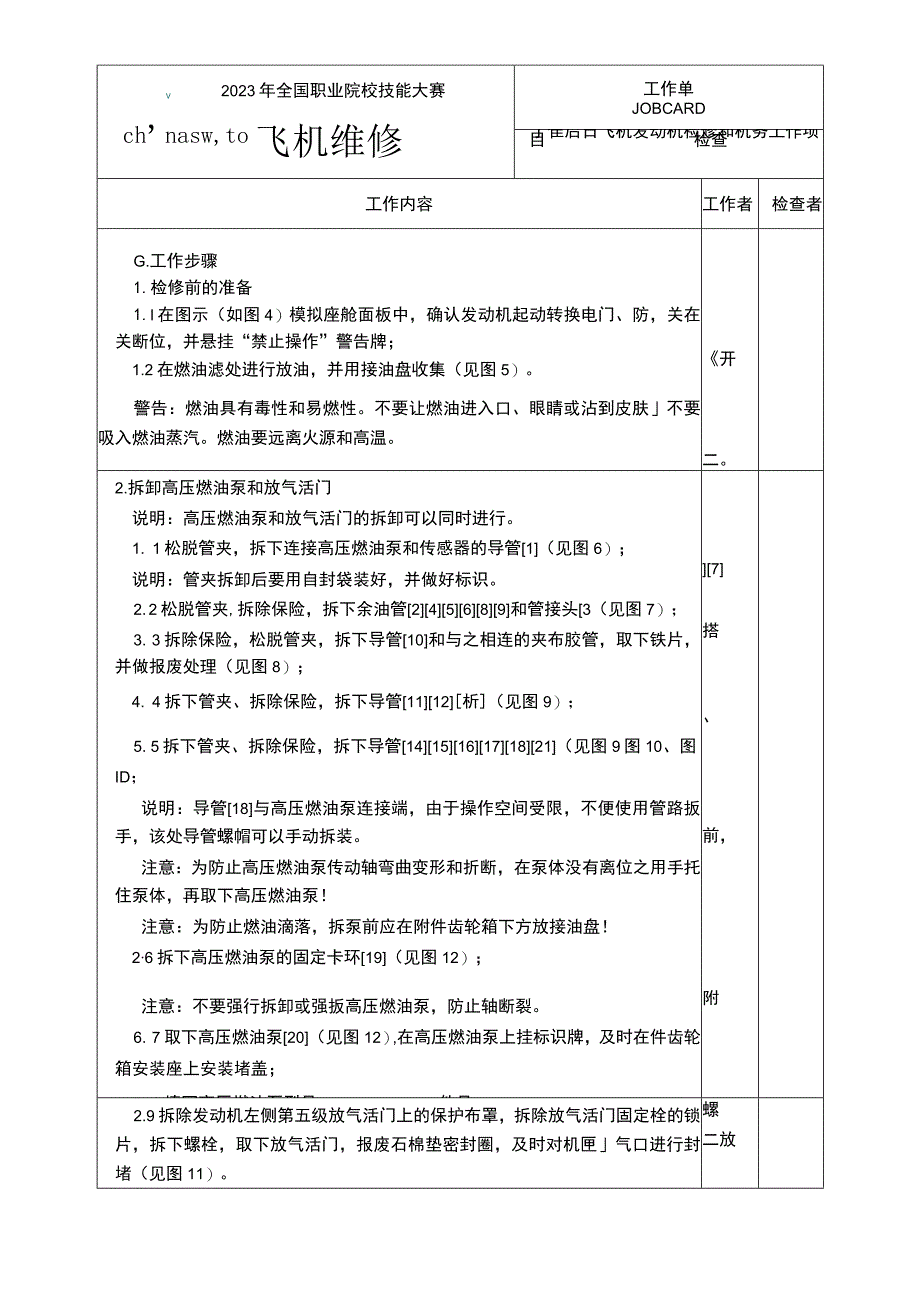

5、顺航向看)部附件和管路，*查结果报告裁判：(1)向裁判指认燃油粗油滤、燃油细油滤、滑油滤3个部件实物；(2)检查上述部件固定是否牢靠、外表面是否有损伤；(3)检查图3中所示区域内管路接头或管夹是否存在反保险、断保险不压燃油泵上是否有多余物；7将多余物和图3中区域管路保险的检查结果记录如下：睇1.修；物；修1高v2023年全国职业院校技能大赛chnasw,to飞机维修工作单JOBCARD丁隹后日飞机发动机检修和机务工作项目检查工作内容工作者检查者G.工作步骤1.检修前的准备1.l在图示（如图4）模拟座舱面板中，确认发动机起动转换电门、防，关在关断位，并悬挂“禁止操作”警告牌；1.2在燃油滤处进行
6、放油，并用接油盘收集（见图5）。警告：燃油具有毒性和易燃性。不要让燃油进入口、眼睛或沾到皮肤不要吸入燃油蒸汽。燃油要远离火源和高温。开二。2.拆卸高压燃油泵和放气活门说明：高压燃油泵和放气活门的拆卸可以同时进行。1. 1松脱管夹，拆下连接高压燃油泵和传感器的导管1（见图6）；说明：管夹拆卸后要用自封袋装好，并做好标识。2. 2松脱管夹,拆除保险，拆下余油管245689和管接头3（见图7）；3. 3拆除保险，松脱管夹，拆下导管10和与之相连的夹布胶管，取下铁片，并做报废处理（见图8）；4. 4拆下管夹、拆除保险，拆下导管1112析（见图9）；5. 5拆下管夹、拆除保险，拆下导管141516171
7、821（见图9图10、图ID；说明：导管18与高压燃油泵连接端，由于操作空间受限，不便使用管路扳手，该处导管螺帽可以手动拆装。注意：为防止高压燃油泵传动轴弯曲变形和折断，在泵体没有离位之用手托住泵体，再取下高压燃油泵！注意：为防止燃油滴落，拆泵前应在附件齿轮箱下方放接油盘！26拆下高压燃油泵的固定卡环19（见图12）；注意：不要强行拆卸或强扳高压燃油泵，防止轴断裂。6. 7取下高压燃油泵20（见图12）,在高压燃油泵上挂标识牌，及时在件齿轮箱安装座上安装堵盖；7. 3填写高压燃油泵型号：,件号：7搭、前，附2.9拆除发动机左侧第五级放气活门上的保护布罩，拆除放气活门固定栓的锁片，拆下螺栓，取下
8、放气活门，报废石棉垫密封圈，及时对机匣气口进行封堵（见图11）。螺二放v2023年全国职业院校技能大赛chnasw,to飞机维修工作单JOBCARD丁隹后日飞机发动机检修和机务工作项目检查工作内容工作者检查者3.检查高压燃油泵和放气活门等部件拆下高压燃油泵结合面上的密封圈，旧品做报废处理；将所拆下的导高压燃油泵、固定卡环、放气活门及拉紧螺栓在工作台上摆放整齐并进彳二观检查。注意：完成外观检查后需将检查结果报告裁判。象亍外4.安装局压燃油泵和放气活门说明：高压燃油泵和放气活门的安装可以同时进行。4.1更换高压燃油泵结合面上的密封胶圈警告：滑油具有毒性，可以被皮肤吸收，不要让滑油沾到皮肤上，并油蒸
9、汽会刺激人的呼吸系统。如滑油不慎接触皮肤，应立即用毛巾进行电且滑卒拭。4.2将高压燃油泵传动轴对正附件齿轮箱内的安装齿套注意：高压燃油泵的定位销与定位孔要对正！4.3安装高压燃油泵固定卡环说明：所打力矩值需经裁判确认。说明：打完力矩取下接油盘。4.3.1安装高压燃油泵卡环，拧紧卡环固定螺栓，力矩值为1820N并用软锤敲击卡环，实际趴_Nm,所使用力矩扳手件号二；4.3.2松开卡环固定螺栓；4.3.3再次拧紧卡环固定螺栓，力矩值为1820Nm,并用软锤敲击环，实际值：Nm;4.3.4松开卡环固定螺栓；4.3.5拧紧卡环固定螺栓，力矩值为1516Nm,实际露_Nmm,长4.4安装放气活门44.1检
10、查并清理放气活门安装结合面上石棉垫密封圈的残留物，在1面均匀涂上一圈封口胶薄层，安放新的石棉垫密封圈；注意：涂胶后要向裁判确认。4.4.2检查并清理发动机机匣与放气活门结合面上石棉垫密封圈的残物，在结合面均匀涂上一圈封口胶薄层；注意：涂胶后要向裁判确认。注意：清理时不要拆下封堵，防止异物落入发动机内部。吉合v2023年全国职业院校技能大赛chnasw,to飞机维修工作单JOBCARD丁隹后日飞机发动机检修和机务工作项目检查工作内容工作者检查者4.4.3取下发动机机匣上放气活门处的封堵，检查内腔有无多余物进.并向裁判报告检查情况；4.4.4将放气活门安装到发动机放气口上，按十字交叉法均匀对称安.
11、固定螺栓（6根）；注意：安装时要小心防止外来物进入发动机内部。4.4.5对指定螺栓实施新的锁片保险（见图11）；注意：锁片保险穿入螺杆之前，可将锁尖和锁尾预弯一个角度以便纺4.4.6装上放气活门保护罩布并系上罩布带。入，装%4. 5安装高压燃油泵和放气活门的相关管路、管夹，并做防松处理说明：除导管13与高压燃油泵连接端的保险、导管18与燃油调节器连接端的保险可以使用保险钳，其余位置一律不得使用。1. 5.1原位安装导管211817161514（见图9、图10、图11：及管夹；其中导管16与燃油调节器连接处的管螺帽以1416Nm的力拧紧，管螺帽实际力矩值为Nm1所使用力矩扳手件号匚.并按要求实施
12、导管16两端的两处双联保险；按要求实施导管17与燃节器连接处的三联保险；按要求实施导管14下端与高压燃油泵连接接双联保险、导管口5上端与通气管连接处的双联保险；按要求实施导管与燃油调节器连接端的双联保险；说明：所打力矩值需经裁判确认。4. 5.2原位安装导管111213及管夹（见图9）；按要求实施111213号燃油管两端的保险，其中导管11上端与引气口连接处三联保险、导管口1下端与燃油泵连接处实施双联保险，导管口2和1的两端均实施双联保险；4.5.3安装导管10和与之相连的夹布胶管及管夹，并安装搭铁片（U8、图13）,记录搭铁片两端插入夹布胶管的深度值分别亳Jnm和_伽（夹布胶管的厚度为5.0
13、mm）；按要求实施与燃油耗量表传感器连接处夹布胶管管夹的两处双联保险（见图8标记处）；说明：与燃油耗量表传感器相连的夹布胶管上相邻的两个管夹安装角度应成180。，与高压燃油泵相连的夹布胶管上相邻的两个管夹安装角度应成90%4.5.4原位安装余油管245689和管接头37及管夹（JA矩油调头的18实施3,图，2023年全国职业院校技能大赛chnasw,to飞机维修工作单JOBCARD丁隹后曰飞机发动机检修和机务工作项目检查工作内容工作者检查者图7）；余油管8与高压燃油泵连接处的管螺帽以1113Nm的力矩拧普管螺帽实际力矩值为Nm;按要求拧紧管接头3上的域2456管螺帽，并对24管螺帽实施双联保险
14、、56管螺帽施双联保险；实施余油管45和高压燃油泵接头处两处双联保险，对头7上的余油管：689管螺帽实施三联保险，实施余油管8与高月连接处的双联保险；说明：所打力矩值需经裁判确认。注意：未指定力矩值的紧固件用扳手以腕力拧紧，腕力不能过大损划固件。4.5.5安装连接高压燃油泵和传感器的导管1及管夹（见图6）。L油管卖管接:泵:紧H.结束工作1 .工作完成后进行自检和互检；注意：完成上述工作并报告裁判。2 .清点工具，检查打扫场地；3 .恢复飞机、发动机至工作前状态；4 .关闭发动机整流罩，将梯架推放至初始工作前状态。2023年全国职业院校技能大赛工作单JOBCARDChinaSIdIIsK机维修丁隹后日飞机发动机检修和机务工作项目检查第五级放气活门第八级放气活门图1放气活门在发动机上的安装位置图2整流罩示意图*2023年全国职业院校技能大赛工作单JOBCARD
