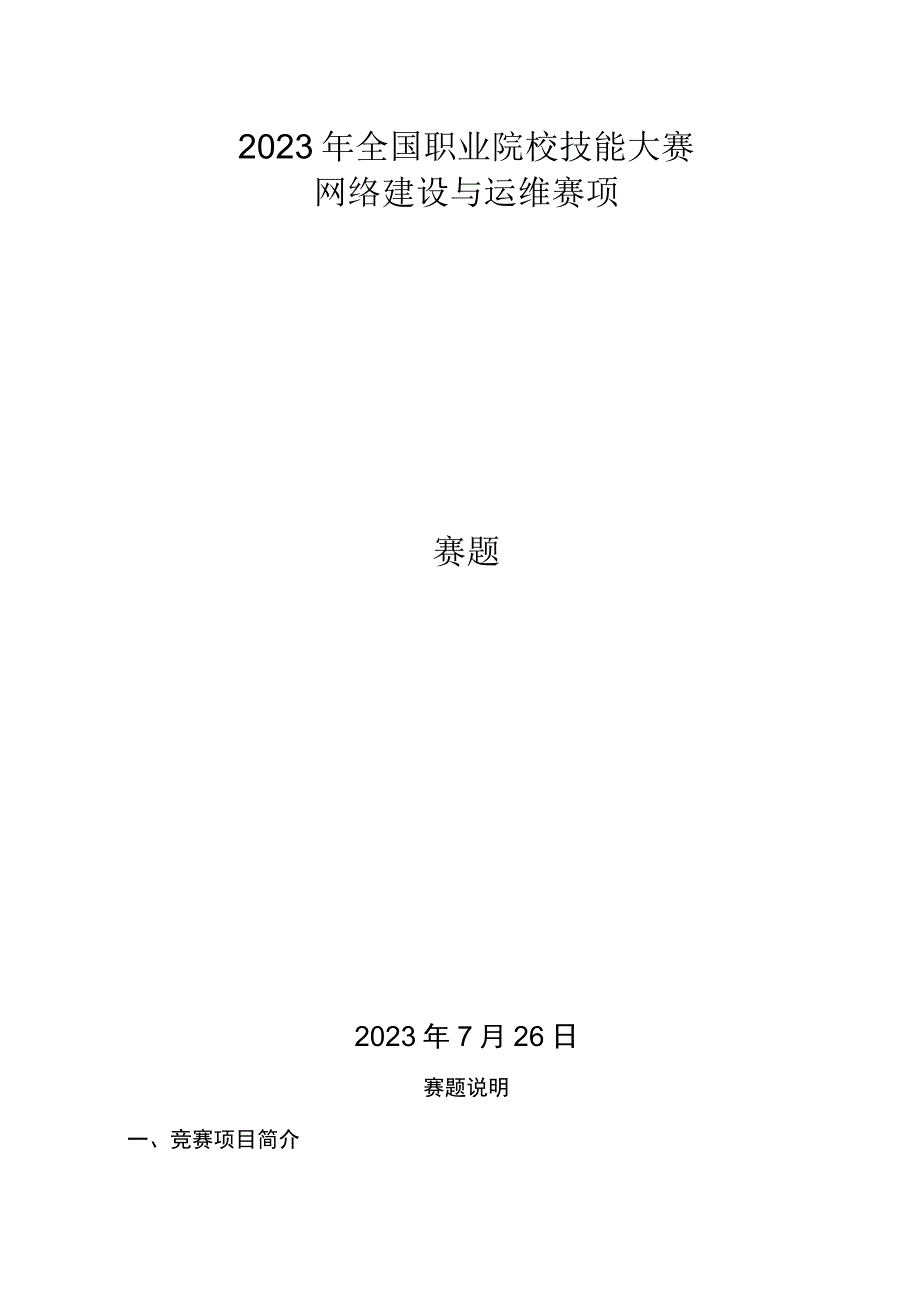

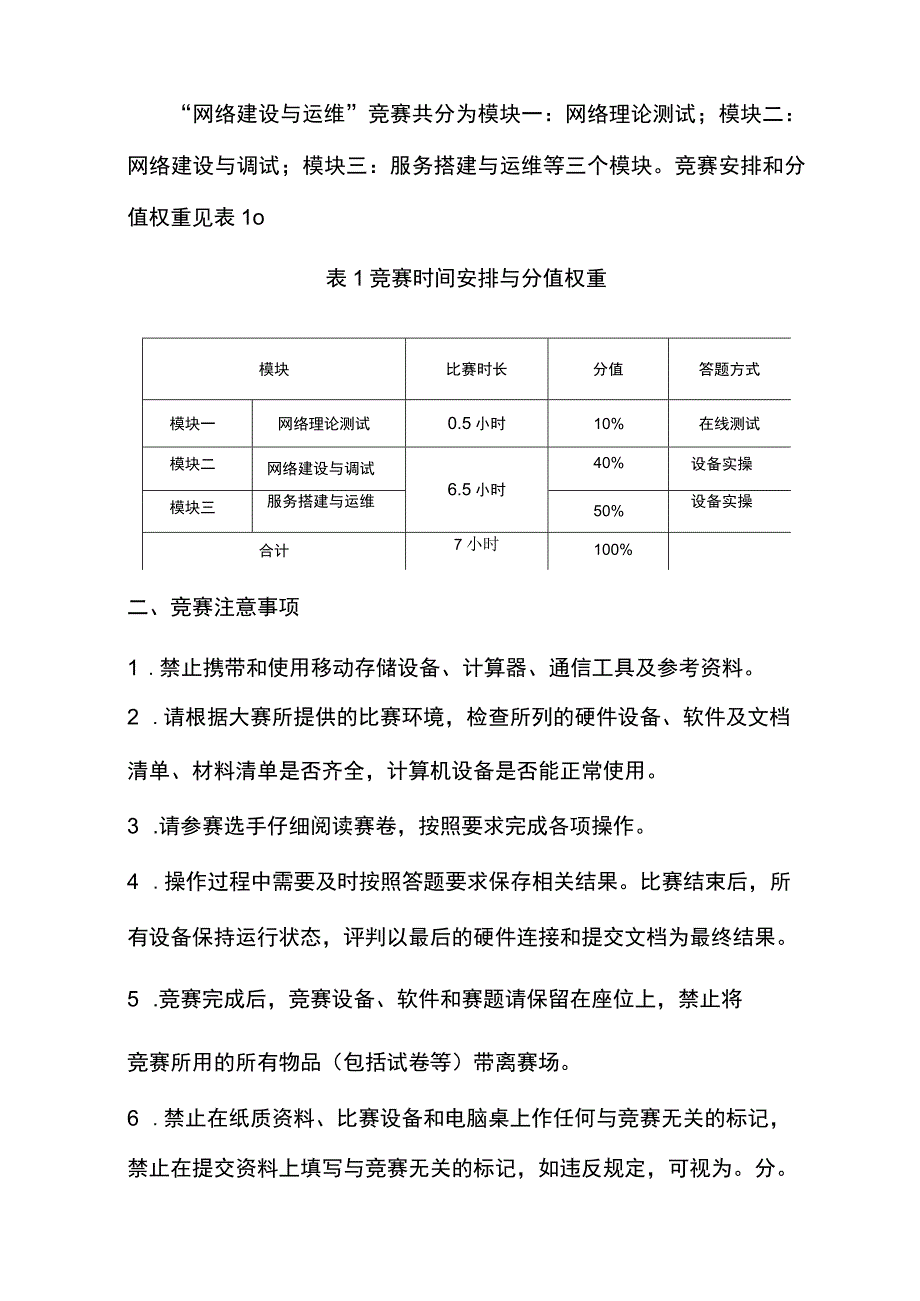

1、2023年全国职业院校技能大赛网络建设与运维赛项赛题2023年7月26日赛题说明一、竞赛项目简介“网络建设与运维”竞赛共分为模块一：网络理论测试；模块二：网络建设与调试；模块三：服务搭建与运维等三个模块。竞赛安排和分值权重见表1o表1竞赛时间安排与分值权重模块比赛时长分值答题方式模块一网络理论测试0.5小时10%在线测试模块二网络建设与调试6.5小时40%设备实操模块三服务搭建与运维50%设备实操合计7小时100%二、竞赛注意事项1 .禁止携带和使用移动存储设备、计算器、通信工具及参考资料。2 .请根据大赛所提供的比赛环境，检查所列的硬件设备、软件及文档清单、材料清单是否齐全，计算机设备是否能

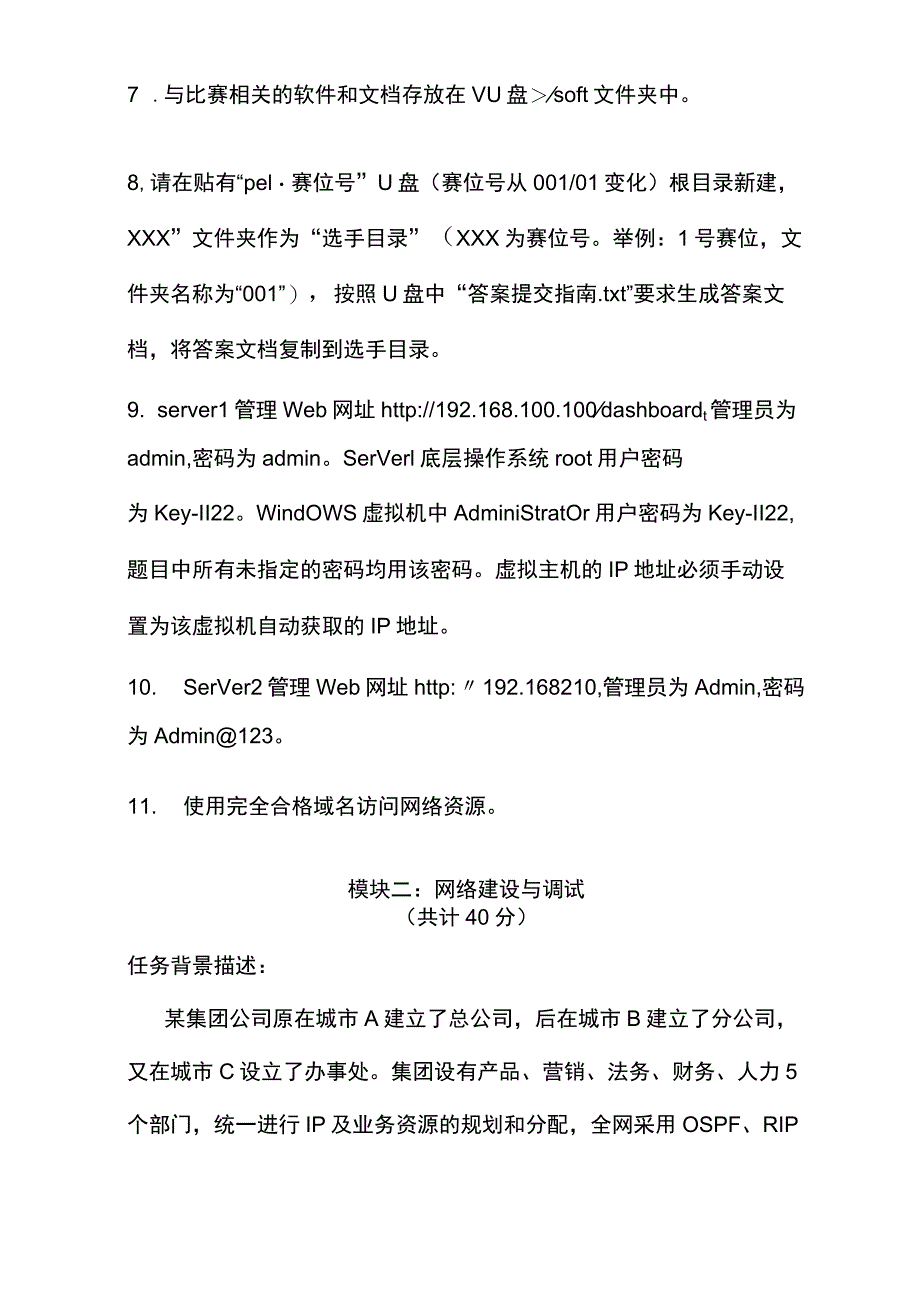

2、正常使用。3 .请参赛选手仔细阅读赛卷，按照要求完成各项操作。4 .操作过程中需要及时按照答题要求保存相关结果。比赛结束后，所有设备保持运行状态，评判以最后的硬件连接和提交文档为最终结果。5 .竞赛完成后，竞赛设备、软件和赛题请保留在座位上，禁止将竞赛所用的所有物品（包括试卷等）带离赛场。6 .禁止在纸质资料、比赛设备和电脑桌上作任何与竞赛无关的标记，禁止在提交资料上填写与竞赛无关的标记，如违反规定，可视为。分。7 .与比赛相关的软件和文档存放在VU盘soft文件夹中。8,请在贴有“pel赛位号”U盘（赛位号从001/01变化）根目录新建，XXX”文件夹作为“选手目录”（XXX为赛位号。举例：
3、1号赛位，文件夹名称为“001”），按照U盘中“答案提交指南.txt”要求生成答案文档，将答案文档复制到选手目录。9. server1管理Web网址http:/192.168.100.100dashboardt管理员为admin,密码为admin。SerVerl底层操作系统root用户密码为Key-II22。WindOWS虚拟机中AdminiStratOr用户密码为Key-II22,题目中所有未指定的密码均用该密码。虚拟主机的IP地址必须手动设置为该虚拟机自动获取的IP地址。10. SerVer2管理Web网址http:192.168210,管理员为Admin,密码为Admin123。11.
4、使用完全合格域名访问网络资源。模块二：网络建设与调试（共计40分）任务背景描述：某集团公司原在城市A建立了总公司，后在城市B建立了分公司，又在城市C设立了办事处。集团设有产品、营销、法务、财务、人力5个部门，统一进行IP及业务资源的规划和分配，全网采用OSPF、RIP、ISIS、BGP路由协议进行互联互通。随着企业数字化转型工作进一步推进，为持续优化运营创新，充分激活数据要素潜能，为社会创造更多价值，集团决定在总公司建立两个数据中心，在某省建立异地灾备数据中心，以达到快速、可靠交换数据，增强业务部署弹性的目的，完成向两地三中心整体战略架构演进，更好的服务于公司客户。集团、分公司及办事处的网络结
5、构详见拓扑图。编号为SWI的设备作为总公司1#DC核心交换机，编号为SW2的设备作为总公司2#DC核心交换机；编号为SW3的设备作为某省灾备DC核心、交换机；编号FWI的设备作为总公司互联网出口防火墙；编号为FW2的设备作为办事处防火墙；编号为RTI的设备作为总公司核心路由器；编号为RT2的设备作为分公司路由器；编号为ACl的设备作为分公司的有线无线智能一体化控制器，通过与API配合实现所属区域无线覆盖。注意：在此典型互联网应用网络架构中，作为IT网络运维人员，请根据拓扑构建完整的系统环境，使整体网络架构具有良好的稳定性、安全性、可扩展性。请完成所有配置后，需从客户端进行测试，确保能正常访问到
6、相应应用。网络拓扑图及IP地址表:1 .网络拓扑图2 .网络设备IP地址分配表设备名称设备接口IP地址SW1Loopbacklospfv2ospfv3bgp10.4.1.1/322001:10:4:1:1/128Loopback210.4.1.2/322001:10:4:1:2/128Vlanl110.4.11.1/242001:10:4:11:1/64Vlan1210.4.12.1/242001:10:4:12:1/64Vlan1310.4.13.1/242001:10:4:13:1/64Vlan1410.4.14.1/242001:10:4:14:1/64Vlan1510.4.15.1/2
7、42001:10:4:15:1/64Vlan101910.4.255.14/30Vlan102010.4.255.5/30Vlan102310.4.255.1/30Vlan1024vpn10.4.255.1/30SW2Loopbacklospfv2ospfv3bgp10.4.2.1/322001:10:4:2:1/128Loopback210.4.2.2/322001:10:4:2:2/128Vla2110.4.21.1/242001:10:4:21:1/64Vlan2210.4.22.1/242001:10:4:22:1/64Vlan2310.4.23.1/242001:10:4:23:1/
8、64Vlan2410.4.24.1/242001:10:4:24:1/64Vlan2510.4.25.1/242001:10:4:25:1/64Vla101910.4.255.22/30Vlan102010.4.255.9/30Vlan102310.4.255.2/30Vlan1024vpn6/3510.4.255.2/30设备名称设备接口IP地址SW3Loopbacklospfv2ospfv3bgp10.4.3.1/322001:10:4:3:1/128Vlan3110.4.31.1/242001:10:4:31:1/64Vlan3210.4.32.1/242001:10:4:32:1/64
9、Vla3310.4.33.1/242001:10:4:33:1/64Vlan3410.4.34.1/242001:10:4:34:1/64Vla101910.4.255.6/30Vlan102010.4.255.10/30SW3模拟办事处Loopback210.4.3.2/322001:10:4:3:2/128Vlanl1010.4.110.1/242001:10:4:110:1/64Vlan12010.4.120.1/242001:10:4:120:1/64Vlan101510.4.255.30/30SW3模拟InternetVlan1017200.200.200.1/30Vlan10182
10、00.200.200.5/30AC1Loopbacklospfv2ospfv31.oopback2ripripng10.4.4.1/322001:10:4:4:1/12810.4.4.2/322001:10:4:4:2/128Loopback310.4.4.3/322001:10:4:4:3/128Vlan100110.4.255.46/30VianI30无线管理VIanI40无线2.4G产品10.4.130.1/242001:10:4:130:1/6410.4.140.1/242001:10:4:140:1/64VlanI50无线5G营销10.4.150.1/242001:10:4:150:
11、11/64RT1Loopbacklospfv2ospfv3bgpmpls10.4.5.1/322001:10:4:5:1/128Loopback2ripripng10.4.5.2/322001:10:4:5:2/128设备名称设备接口IP地址Loopback3isis10.4.5.3/322001:10:4:5:3/128LOOPbaCk4集团与办事处互联10.4.5.4/322001:10:4:5:4/128Loopback5VPn财务10.4.5.5/322001:10:4:5:5/128GOZO10.4.255.33/30G0/110.4.255.18/30G0/210.4.255.21
12、/30G0/310.4.255.25/30S1/010.4.255.37/30S1/110.4.255.41/30RT2Loopbacklospfv2ospfv3bgpmpls10.4.6.1/322001:10:4:6:1/128Loopback2ripripng1.oopback3isis10.4.6.2/322001:10:4:6:2/12810.4.6.3/322001:10:4:6:3/128Loopback4ipsecvpnTunnel4ipsecvpn10.4.6.4/322001:10:4:6:4/12810.4.255.50/30Loopback5VPn财务10.4.6.5/
13、322001:10:4:6:5/128G0010.4.255.34/30G0110.4.255.45/30G02200.200.200.6/30S1010.4.255.42/30S1110.4.255.38/30FW1Loopbacklospfv2ospfv3trust10.4.7.1/322001:10:4:7:1/128Loopback2ripripngtrust10.4.7.2/322001:10:4:7:2/128Loopback3isistrust10.4.7.3/322001:10:4:7:3/128Loopback4ipsecvpntrust10.4.7.4/322001:10:
14、4:7:4/128Tunnel4ipsecvpnVPNHUB10.4.255.49/30EO/1trust10.4.255.13/30设备名称设备接口IP地址E02trust10.4.255.17/30E03untrust200.200.200.2/30FW2Loopbacklospfv2ospfv3trust10.4.8.1/322001:10:4:8:1/128E01dmz10.4.255.26/30E02trust10.4.255.29/30（一）工程统筹（本题共10分）1 .职业素养整理赛位，工具、设备归位，保持赛后整洁有序。无因选手原因导致设备损坏。恢复调试现场，保证网络和系统安全运行。2 .网络布线机架立面示意图左侧面板编号101；右侧面板编号102。面对信息底盒方向左侧为1端口、右侧为2端口。所有配线架、模块按照568B标准端接。主配线区配线点与工作区配线点连线对应关系如下：序号彳手息点编号配线架编号底盒翁号信息点结吃号配线架端匚I编号1W1-02-
