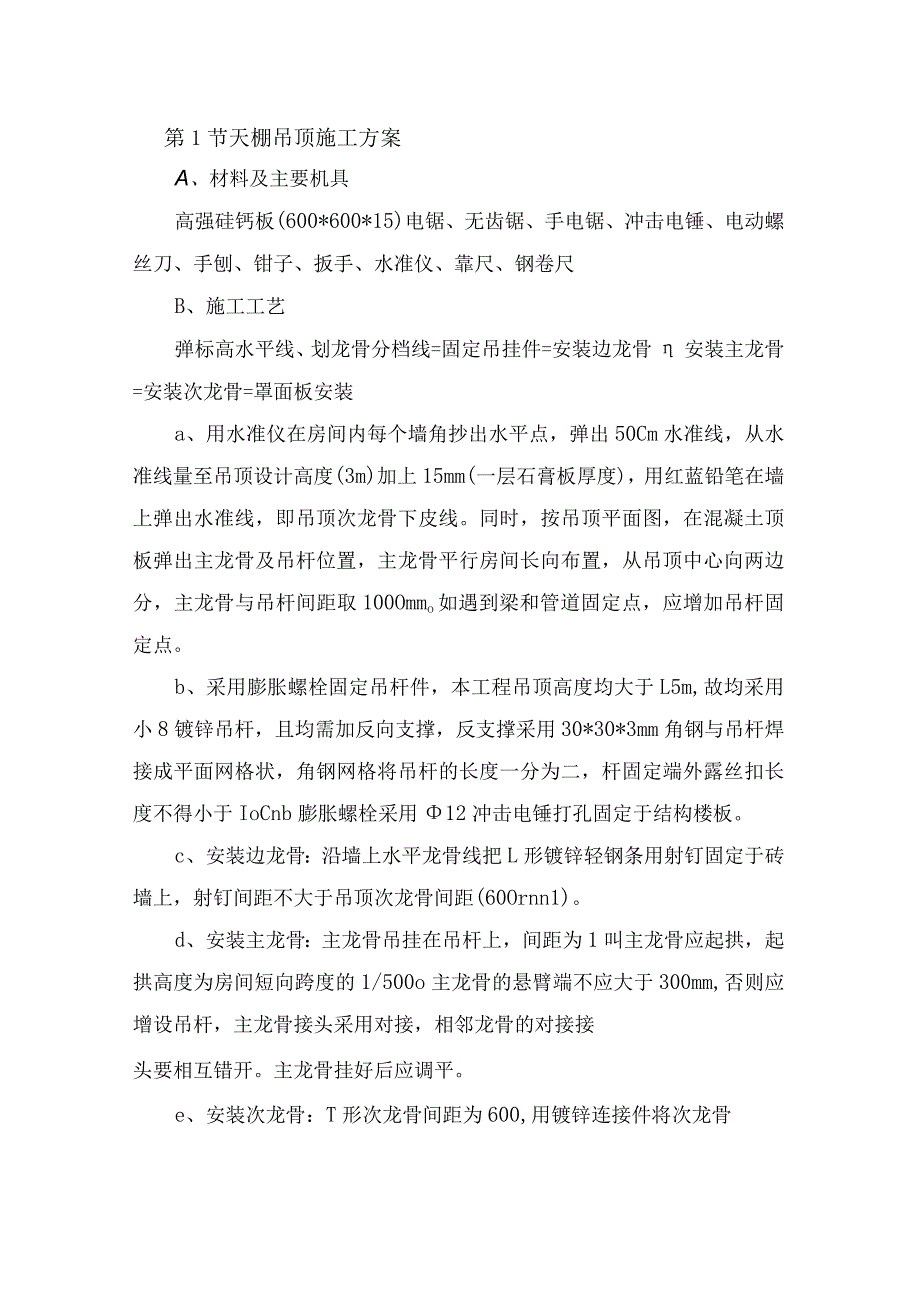

1、第1节天棚吊顶施工方案A、材料及主要机具高强硅钙板(600*600*15)电锯、无齿锯、手电锯、冲击电锤、电动螺丝刀、手刨、钳子、扳手、水准仪、靠尺、钢卷尺B、施工工艺弹标高水平线、划龙骨分档线=固定吊挂件=安装边龙骨安装主龙骨=安装次龙骨=罩面板安装a、用水准仪在房间内每个墙角抄出水平点,弹出50Cm水准线,从水准线量至吊顶设计高度(3m)加上15mm(一层石膏板厚度),用红蓝铅笔在墙上弹出水准线,即吊顶次龙骨下皮线。同时,按吊顶平面图,在混凝土顶板弹出主龙骨及吊杆位置,主龙骨平行房间长向布置,从吊顶中心向两边分,主龙骨与吊杆间距取100Ommo如遇到梁和管道固定点,应增加吊杆固定点。b、采
2、用膨胀螺栓固定吊杆件,本工程吊顶高度均大于L5m,故均采用小8镀锌吊杆,且均需加反向支撑,反支撑采用30*30*3mm角钢与吊杆焊接成平面网格状,角钢网格将吊杆的长度一分为二,杆固定端外露丝扣长度不得小于IoCnb膨胀螺栓采用12冲击电锤打孔固定于结构楼板。c、安装边龙骨:沿墙上水平龙骨线把L形镀锌轻钢条用射钉固定于砖墙上,射钉间距不大于吊顶次龙骨间距(60Ornn1)。d、安装主龙骨:主龙骨吊挂在吊杆上,间距为1叫主龙骨应起拱,起拱高度为房间短向跨度的1/500o主龙骨的悬臂端不应大于300mm,否则应增设吊杆,主龙骨接头采用对接,相邻龙骨的对接接头要相互错开。主龙骨挂好后应调平。e、安装次

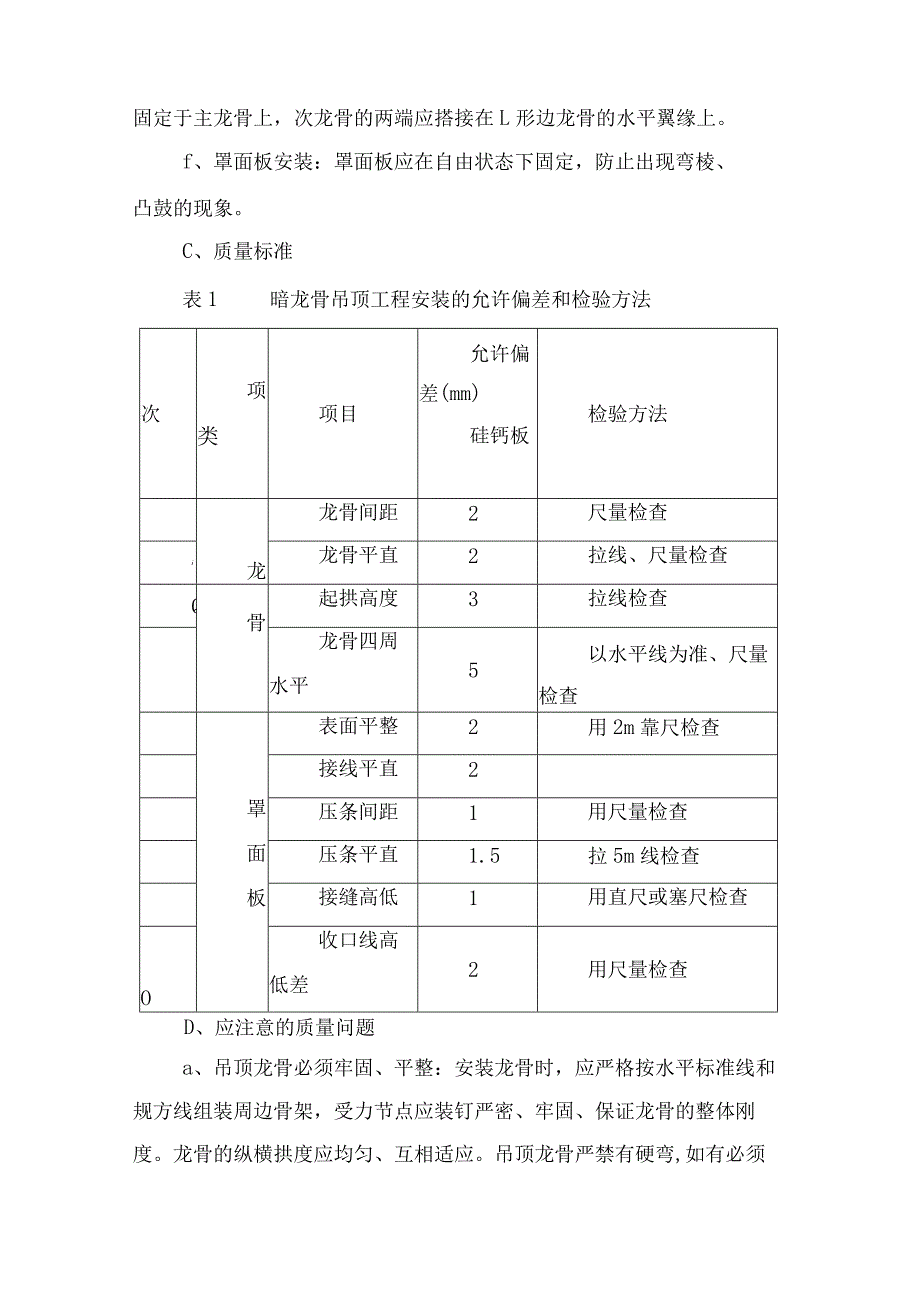

3、龙骨:T形次龙骨间距为600,用镀锌连接件将次龙骨固定于主龙骨上,次龙骨的两端应搭接在L形边龙骨的水平翼缘上。f、罩面板安装:罩面板应在自由状态下固定,防止出现弯棱、凸鼓的现象。C、质量标准表1暗龙骨吊顶工程安装的允许偏差和检验方法次项类项目允许偏差(mm)硅钙板检验方法龙龙骨间距2尺量检查i龙骨平直2拉线、尺量检查Q骨起拱高度3拉线检查龙骨四周水平5以水平线为准、尺量检查罩面板表面平整2用2m靠尺检查接线平直2压条间距1用尺量检查压条平直1.5拉5m线检查接缝高低1用直尺或塞尺检查O收口线高低差2用尺量检查D、应注意的质量问题a、吊顶龙骨必须牢固、平整:安装龙骨时,应严格按水平标准线和规方线组装周边骨架,受力节点应装钉严密、牢固、保证龙骨的整体刚度。龙骨的纵横拱度应均匀、互相适应。吊顶龙骨严禁有硬弯,如有必须调至在进行固定。b、吊顶面层必须平整:施工前应弹线,中间按平线起拱。长龙骨的接头应采用对接,相邻龙骨要错开,主龙骨挂件应正反安装,避免龙骨向一边倾斜。龙骨安装完毕后,应经检查合格后再安装饰面板。吊杆安装必须牢固,严禁松动变形。C、大于3KG的重型灯具、电扇等严禁安装在吊顶工程龙骨上。
