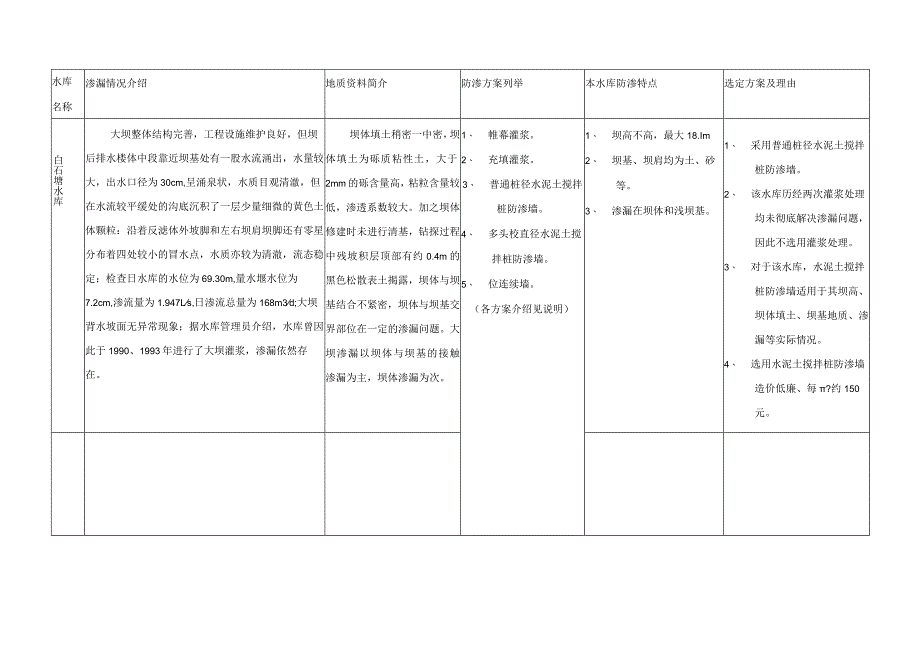

1、水库名称渗漏情况介绍地质资料简介防渗方案列举本水库防渗特点选定方案及理由白石塘水库大坝整体结构完善，工程设施维护良好，但坝后排水楼体中段靠近坝基处有一股水流涌出，水量较大，出水口径为30cm,呈涌泉状，水质目观清澈，但在水流较平缓处的沟底沉积了一层少量细微的黄色土体颗粒：沿着反滤体外坡脚和左右坝肩坝脚还有零星分布着四处较小的冒水点，水质亦较为清澈，流态稳定；检查日水库的水位为69.30m,量水堰水位为7.2cm,渗流量为1.947Ls,日渗流总量为168m3d;大坝背水坡面无异常现象；据水库管理员介绍，水库曾因此于1990、1993年进行了大坝灌浆，渗漏依然存在。坝体填土稍密一中密，坝体填土为
2、砾质粘性土，大于2mm的砾含量高，粘粒含量较低，渗透系数较大。加之坝体修建时未进行清基，钻探过程中残坡积层顶部有约0.4m的黑色松散表土揭露，坝体与坝基结合不紧密，坝体与坝基交界部位在一定的渗漏问题。大坝渗漏以坝体与坝基的接触渗漏为主，坝体渗漏为次。1、 帷幕灌浆。2、 充填灌浆。3、 普通桩径水泥土搅拌桩防渗墙。4、 多头校直径水泥土搅拌桩防渗墙。5、 位连续墙。（各方案介绍见说明）1、 坝高不高，最大18.Im2、 坝基、坝肩均为土、砂等。3、 渗漏在坝体和浅坝基。1、 采用普通桩径水泥土搅拌桩防渗墙。2、 该水库历经两次灌浆处理均未彻底解决渗漏问题，因此不选用灌浆处理。3、 对于该水库，

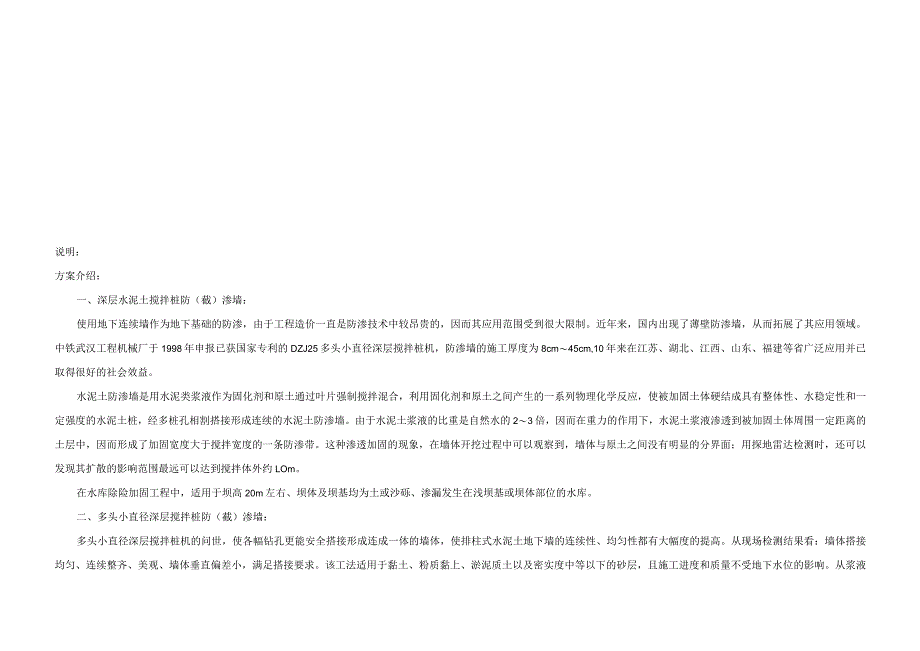

3、水泥土搅拌桩防渗墙适用于其坝高、坝体填土、坝基地质、渗漏等实际情况。4、 选用水泥土搅拌桩防渗墙造价低廉、每?约150元。说明：方案介绍：一、深层水泥土搅拌桩防（截）渗墙：使用地下连续墙作为地下基础的防渗，由于工程造价一直是防渗技术中较昂贵的，因而其应用范围受到很大限制。近年来，国内出现了薄壁防渗墙，从而拓展了其应用领域。中铁武汉工程机械厂于1998年申报已获国家专利的DZJ25多头小直径深层搅拌桩机，防渗墙的施工厚度为8cm45cm,10年来在江苏、湖北、江西、山东、福建等省广泛应用并已取得很好的社会效益。水泥土防渗墙是用水泥类浆液作为固化剂和原土通过叶片强制搅拌混合，利用固化剂和原土之间产
4、生的一系列物理化学反应，使被加固土体硬结成具有整体性、水稳定性和一定强度的水泥土桩，经多桩孔相割搭接形成连续的水泥土防渗墙。由于水泥土浆液的比重是自然水的23倍，因而在重力的作用下，水泥土浆液渗透到被加固土体周围一定距离的土层中，因而形成了加固宽度大于搅拌宽度的一条防渗带。这种渗透加固的现象，在墙体开挖过程中可以观察到，墙体与原土之间没有明显的分界面；用探地雷达检测时，还可以发现其扩散的影响范围最远可以达到搅拌体外约LOm。在水库除险加固工程中，适用于坝高20m左右、坝体及坝基均为土或沙砾、渗漏发生在浅坝基或坝体部位的水库。二、多头小直径深层搅拌桩防（截）渗墙：多头小直径深层搅拌桩机的问世，使

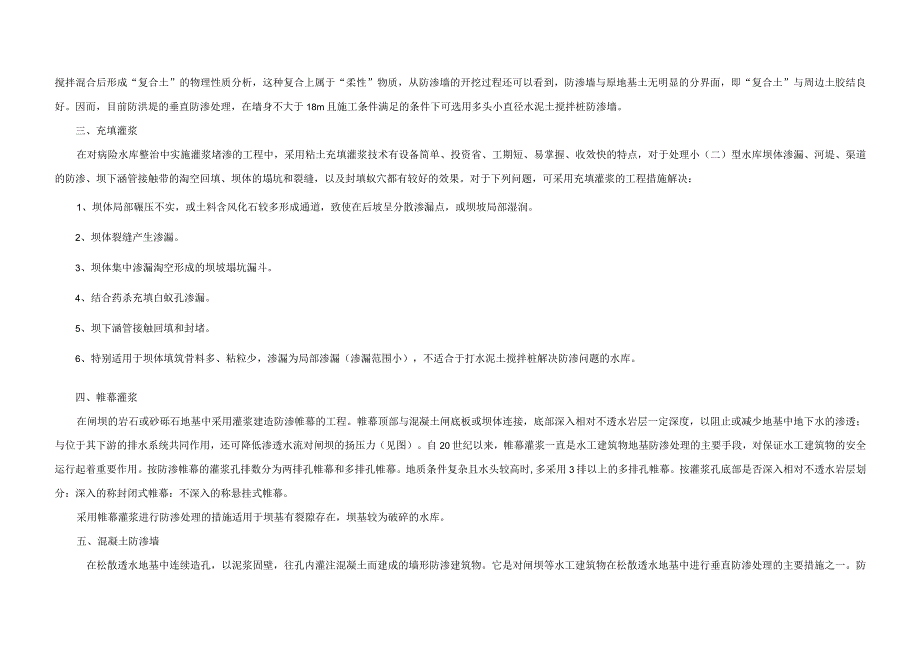

5、各幅钻孔更能安全搭接形成连成一体的墙体，使排柱式水泥土地下墙的连续性、均匀性都有大幅度的提高。从现场检测结果看：墙体搭接均匀、连续整齐、美观、墙体垂直偏差小，满足搭接要求。该工法适用于黏土、粉质黏上、淤泥质土以及密实度中等以下的砂层，且施工进度和质量不受地下水位的影响。从浆液搅拌混合后形成“复合土”的物理性质分析，这种复合上属于“柔性”物质，从防渗墙的开挖过程还可以看到，防渗墙与原地基土无明显的分界面，即“复合土”与周边土胶结良好。因而，目前防洪堤的垂直防渗处理，在墙身不大于18m且施工条件满足的条件下可选用多头小直径水泥土搅拌桩防渗墙。三、充填灌浆在对病险水库整治中实施灌浆堵渗的工程中，采用
6、粘土充填灌浆技术有设备简单、投资省、工期短、易掌握、收效快的特点，对于处理小（二）型水库坝体渗漏、河堤、渠道的防渗、坝下涵管接触带的淘空回填、坝体的塌坑和裂缝，以及封填蚁穴都有较好的效果。对于下列问题，可采用充填灌浆的工程措施解决：1、坝体局部碾压不实，或土料含风化石较多形成通道，致使在后坡呈分散渗漏点，或坝坡局部湿润。2、坝体裂缝产生渗漏。3、坝体集中渗漏淘空形成的坝坡塌坑漏斗。4、结合药杀充填白蚁孔渗漏。5、坝下涵管接触回填和封堵。6、特别适用于坝体填筑骨料多、粘粒少，渗漏为局部渗漏（渗漏范围小），不适合于打水泥土搅拌桩解决防渗问题的水库。四、帷幕灌浆在闸坝的岩石或砂砾石地基中采用灌浆建造
7、防渗帷幕的工程。帷幕顶部与混凝土闸底板或坝体连接，底部深入相对不透水岩层一定深度，以阻止或减少地基中地下水的渗透；与位于其下游的排水系统共同作用，还可降低渗透水流对闸坝的扬压力（见图）。自20世纪以来，帷幕灌浆一直是水工建筑物地基防渗处理的主要手段，对保证水工建筑物的安全运行起着重要作用。按防渗帷幕的灌浆孔排数分为两排孔帷幕和多排孔帷幕。地质条件复杂且水头较高时,多采用3排以上的多排孔帷幕。按灌浆孔底部是否深入相对不透水岩层划分：深入的称封闭式帷幕：不深入的称悬挂式帷幕。采用帷幕灌浆进行防渗处理的措施适用于坝基有裂隙存在，坝基较为破碎的水库。五、混凝土防渗墙在松散透水地基中连续造孔，以泥浆固壁，往孔内灌注混凝土而建成的墙形防渗建筑物。它是对闸坝等水工建筑物在松散透水地基中进行垂直防渗处理的主要措施之一。防渗墙按分段建造，一个圆孔或槽孔浇筑混凝土后构成一个墙段，许多墙段连成一整道墙。墙的顶部与闸坝的防渗体连接，两端与岸边的防渗设施连接，底部嵌入基岩或相对不透水地层中一定深度，即可截断或减少地基中的渗透水流，对保证地基的渗透稳定和闸坝安全，充分发挥水库效益有重要作用。它也可作为土石坝中的防渗心噜，还可用以加固渗漏严重的土石坝。该措施防渗效果好，对渗漏问题处理彻底，适用于破碎的坝基、坝肩岩石渗漏。由于造价较高，（每而约1050元人民币）因此对于比较重要的、危险性较高的水库。
