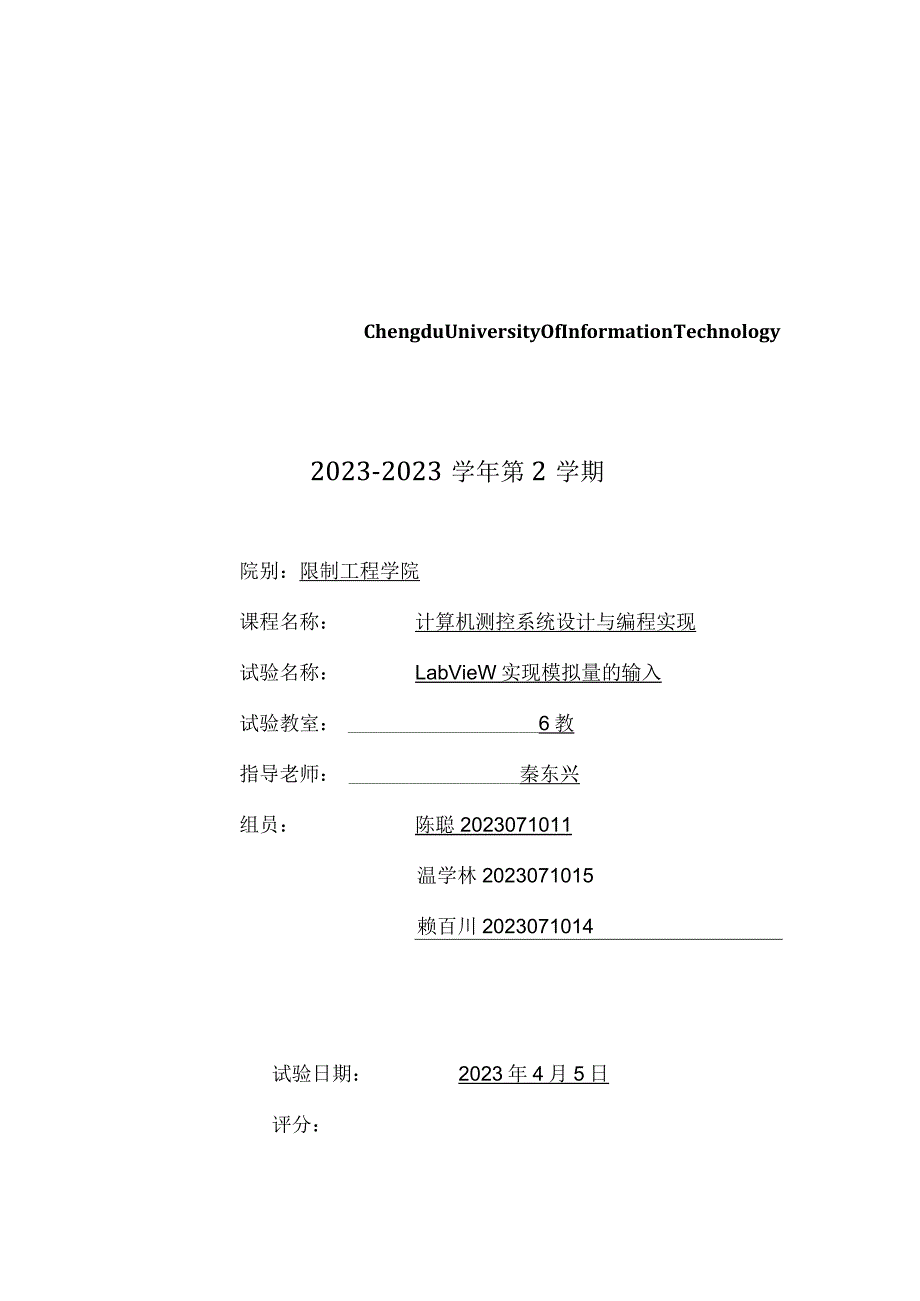

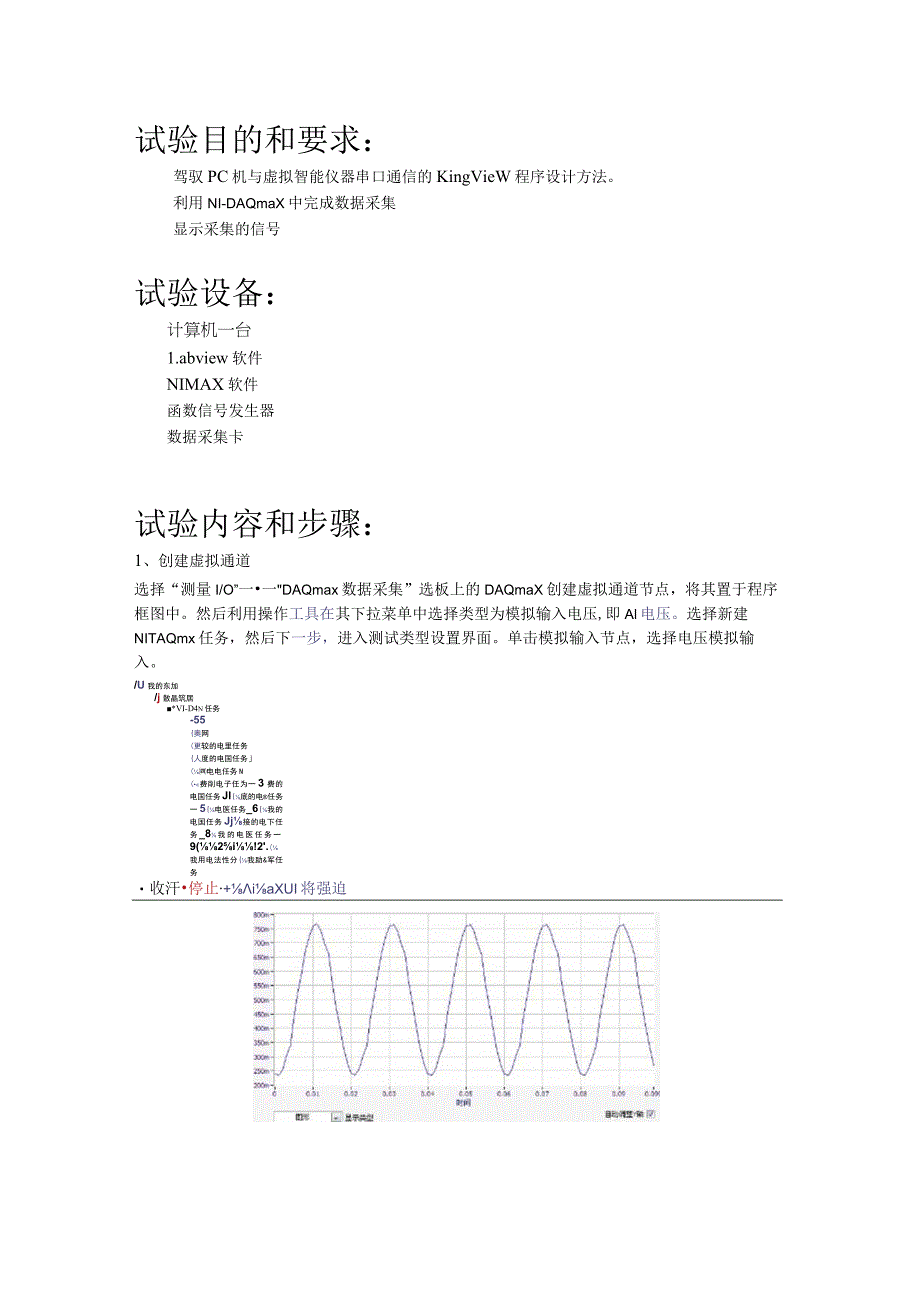

1、ChengduUniversityOfInformationTechnology2023-2023学年第2学期院别：限制工程学院课程名称：计算机测控系统设计与编程实现试验名称：LabVieW实现模拟量的输入试验教室：6教指导老师：秦东兴组员：陈聪2023071011温学林2023071015赖百川2023071014试验日期：2023年4月5日评分：试验目的和要求：驾驭PC机与虚拟智能仪器串口通信的KingVieW程序设计方法。利用NI-DAQmaX中完成数据采集显示采集的信号试验设备：计算机一台1.abview软件NIMAX软件函数信号发生器数据采集卡试验内容和步骤：1、创建虚拟通道选择“测

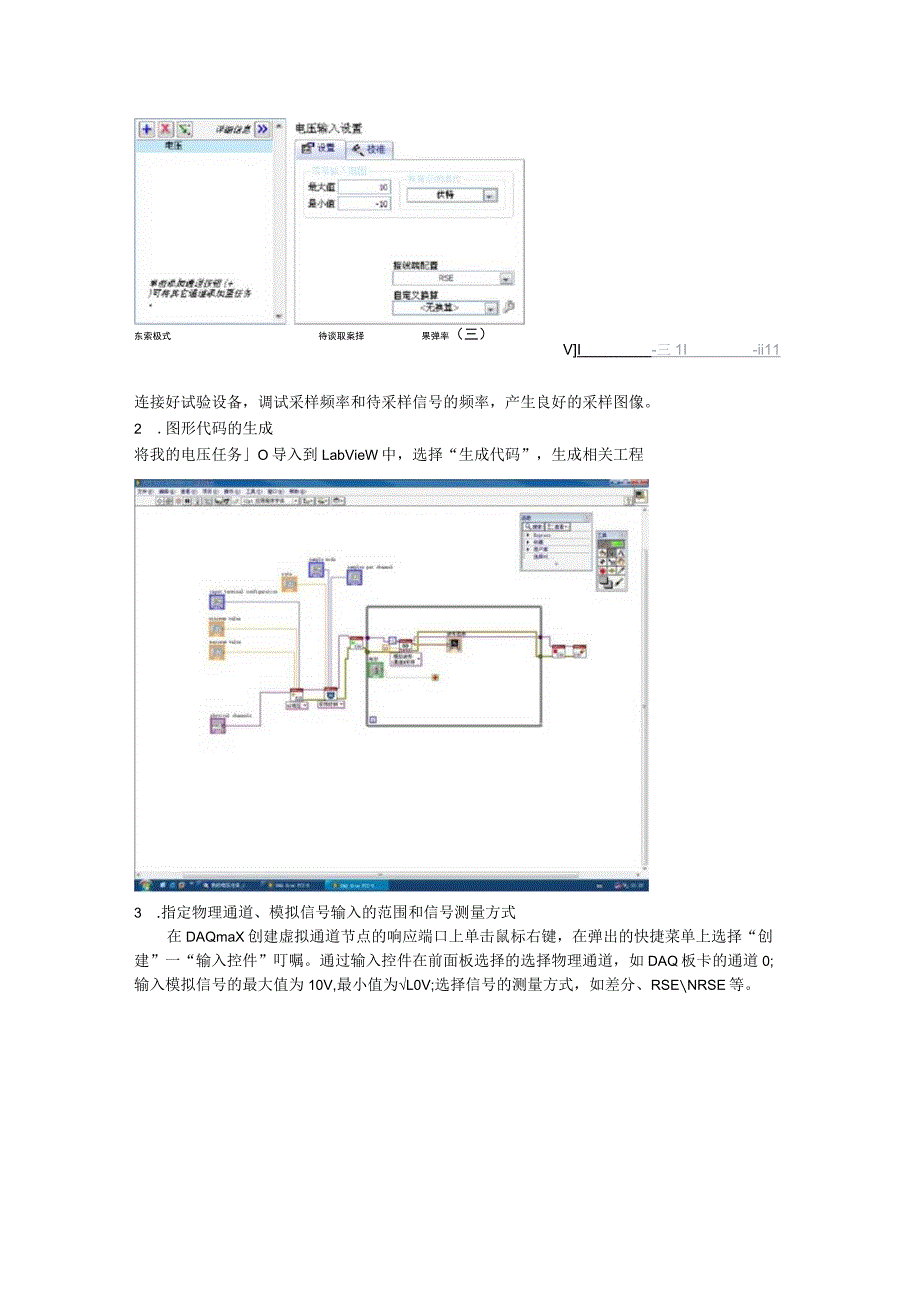

2、量I/O”一一DAQmax数据采集”选板上的DAQmaX创建虚拟通道节点，将其置于程序框图中。然后利用操作工具在其下拉菜单中选择类型为模拟输入电压,即Al电压。选择新建NITAQmx任务，然后下一步，进入测试类型设置界面。单击模拟输入节点，选择电压模拟输入。/U我的东加/j散晶筑居*VI-D4n任务-55奥网(更较的电里任务人度的电国任务(电电任务N(费削电子任为一3费的电国任务Jl底的电任务一5电医任务_6我的电国任务Jj接的电下任务_8我的电医任务一9(2i!2.(我用电法性分我助&军任务收汗停止+iaXUI将强迫东索极式待谈取案择果弹率（三）VI-三1I-ii11连接好试验设备，调试采样
3、频率和待采样信号的频率，产生良好的采样图像。2 .图形代码的生成将我的电压任务O导入到LabVieW中，选择“生成代码”，生成相关工程3 .指定物理通道、模拟信号输入的范围和信号测量方式在DAQmaX创建虚拟通道节点的响应端口上单击鼠标右键，在弹出的快捷菜单上选择“创建”一“输入控件”叮嘱。通过输入控件在前面板选择的选择物理通道，如DAQ板卡的通道0;输入模拟信号的最大值为10V,最小值为L0V;选择信号的测量方式，如差分、RSENRSE等。minimum valueAI电压4 .设置采样时钟选择DAQmaX定季节点，将其置于程序框图中，并在其下拉菜单中选择采样时钟Vl实例。在采样时钟节点上设
4、置采样模式为连续采样，并通过输入控件设置连续采样时缓冲区大小及每个通道的采样率。将DAQmaX定季节点的“任务/通道输入”和“错误输入”端分别。于DAQmaX创建虚拟通道节点的“任务输出”和“错误输出”端相连。samplesperchannel :TlinimUm value ratemaximum valueinput terminal ConfigUrBIhDPIe mephysical channelsS3 群 AAAIAI电压可5 .添加DAQmaX读取节点DAQmax读取节点主要用于连续读取采集数据。将该节点置于程序框图中后，在其下拉菜单中选择模拟波形1通道N采样Vl实例，并设置“每通道采样数”端口值为-1,即读取缓冲区中的全部数据。为了实现连续读取采样数据，将DAQmaX读取节点置于WhiIe循环结构中。最终将波形图控件也置于循环内并连接DAQmaX读取节点的“数据”输出端，以显示采集到的信号。6 .添加结束任务节点和清除任务节点在WhiIe循环外添加DAQmaX停止任务节点，用于停止任务。在WhiIe循环外添加DAQmax清除任务节点，用于释放内存，提高程序的效率。7.设置相关参数试验结果:采样图像
