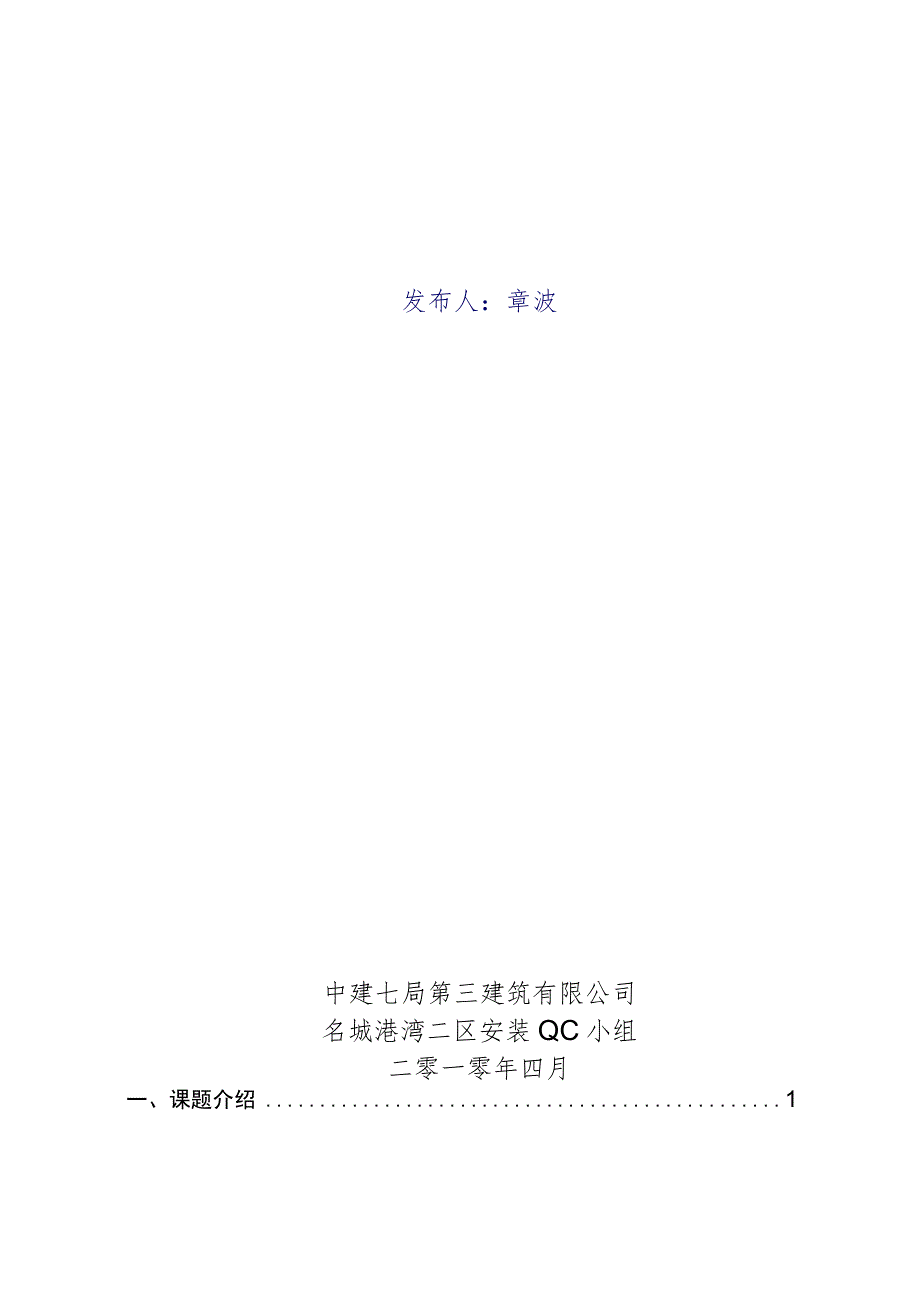

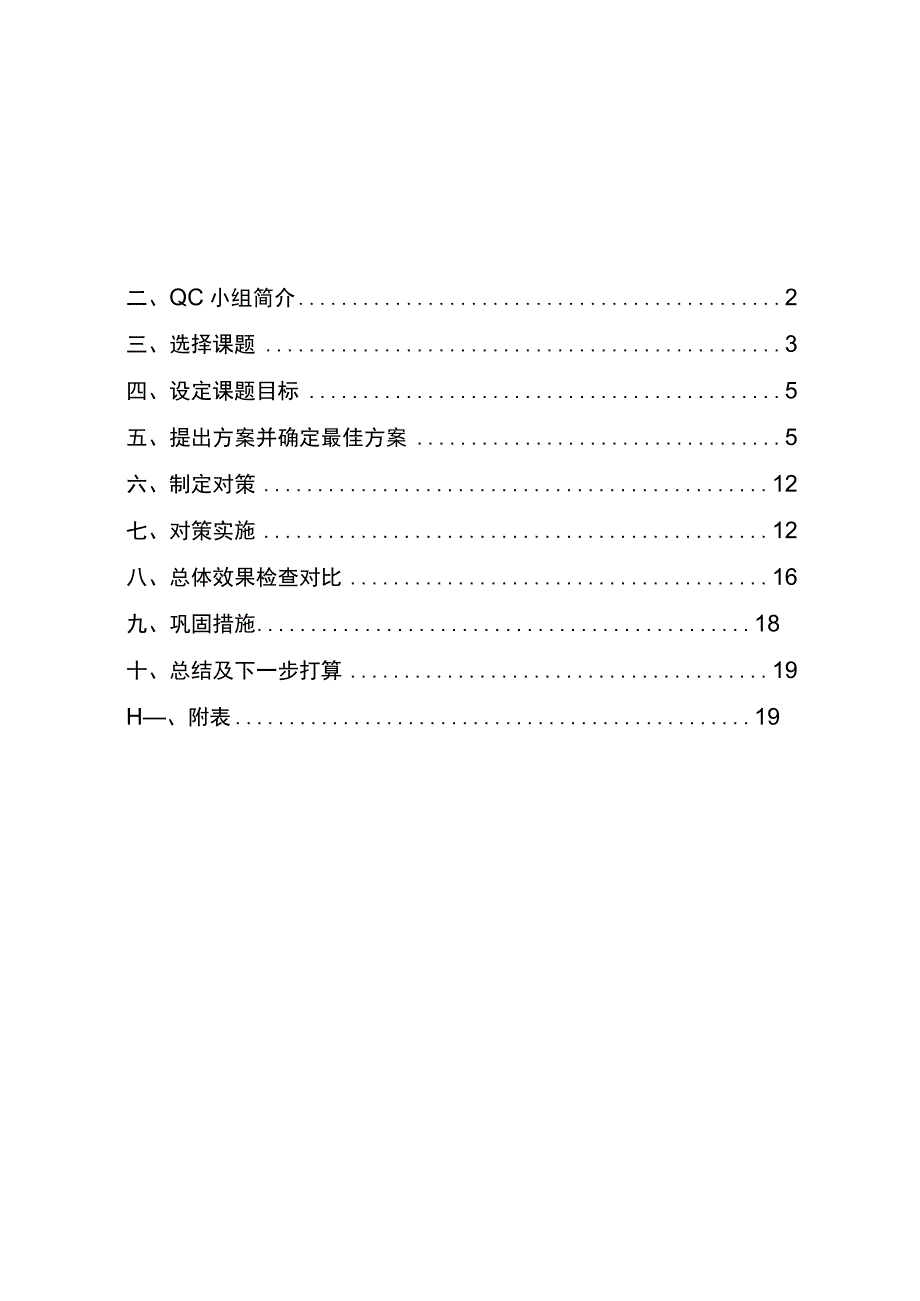

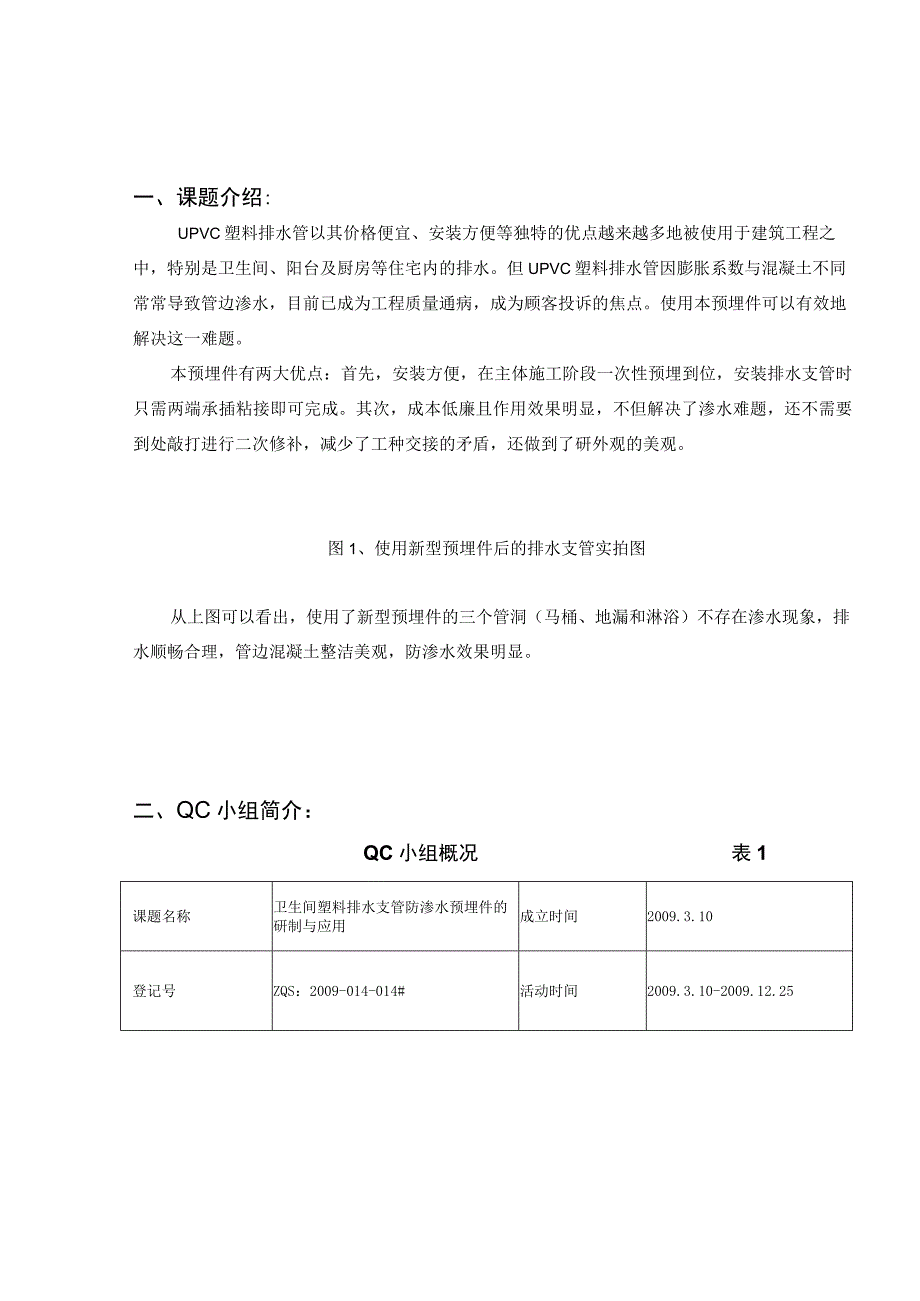

1、发布人：章波中建七局第三建筑有限公司名城港湾二区安装QC小组二零一零年四月一、课题介绍1二、QC小组简介2三、选择课题3四、设定课题目标5五、提出方案并确定最佳方案5六、制定对策12七、对策实施12八、总体效果检查对比16九、巩固措施18十、总结及下一步打算19H、附表19一、课题介绍:UPVC塑料排水管以其价格便宜、安装方便等独特的优点越来越多地被使用于建筑工程之中，特别是卫生间、阳台及厨房等住宅内的排水。但UPVC塑料排水管因膨胀系数与混凝土不同常常导致管边渗水，目前已成为工程质量通病，成为顾客投诉的焦点。使用本预埋件可以有效地解决这一难题。本预埋件有两大优点：首先，安装方便，在主体施工阶
2、段一次性预埋到位，安装排水支管时只需两端承插粘接即可完成。其次，成本低廉且作用效果明显，不但解决了渗水难题，还不需要到处敲打进行二次修补，减少了工种交接的矛盾，还做到了研外观的美观。图1、使用新型预埋件后的排水支管实拍图从上图可以看出，使用了新型预埋件的三个管洞（马桶、地漏和淋浴）不存在渗水现象，排水顺畅合理，管边混凝土整洁美观，防渗水效果明显。二、QC小组简介：QC小组概况表1课题名称卫生间塑料排水支管防渗水预埋件的研制与应用成立时间2009.3.10登记号ZQS：2009-014-014#活动时间2009.3.10-2009.12.25课题类型创新型平均接受QC教育时间48小时以上小组名称
3、名城港湾二区安装QC小组小组人数9人活动频次4次月活动出勤率98%小组成员简介序号成员姓名职称职务组内分工1组长陈天盛工程师项目安装副经理组织并协调活动2副组长吴志鸿高工安装技术科长策划监督、技术决策3组员章波助工安装施工员信息分析、成果整理4组员章凑华高工质量监督员信息收集、反馈5组员黄大海助工安装材料员信息收集、反馈6组员陈为兵技工安装班组长现场实施、反馈7组员许地林技工安装班组长现场实施、反馈8顾问王礼华高工安装总工策划指导、技术决策9顾问柯友才工公司安装技术经理策划监督、技术决策制表人：章波制表口期：2009.3.10三、选择课题：1、问题的提出目前工程上卫生间塑料排水管支管安装是使用
4、套管（塑料套管和钢套管或木盒等）先预留排水孔洞，后补洞的方法进行施工。因补洞前后两次混凝土存在施工缝、温差等因素导致伸缩性不同，最终导致排水管管边出现渗水。根据中消协统计，商品房质量投诉占到商品房质量投诉的52.7%,而在诸多质量问题投诉中漏水占到了50%o如何真正防止卫生间渗漏已经成为建筑业界共同面临的难题。常见的卫生间孔洞预埋方法如下：图2、塑料套管预留孔洞图3、钢套管预留孔洞图4、管边渗水图5、管边渗水2、渗水现状调查2009年4月10日，我们小组成员对名城港湾一区43栋楼中的8栋楼（包括2栋多层、3栋小高层和3栋高层）卫生间塑料排水支管管边渗水情况进行了调查统计并绘制成调查表如下（如表
5、2）：渗水现状调查统计表表2地点受检孔洞个数渗水孔洞个数渗水率（%）时间检查人名城港湾一区5#楼45715.62009.4.10章波名城港湾一区8#楼481120.32009.4.10章波名城港湾区12#楼54916.72009.4.10章波名城港湾一区15#楼60Il18.32009.4.10黄大海名城港湾一区39#楼609152009.4.10黄大海名城港湾一区20#楼60813.32009.4.10黄大海名城港湾一区25#楼48714.52009A10章凑华名城港湾一区30#楼48816.72009.4.10章凑华平均渗水率16.3%制表人：章波制表日期：2009.4.10从表2可以明显
6、看出排水支管渗水现象量多（渗水率达到16.3%）且面广（各个栋号都有）3、确定课题：本工程总共11栋，全部为超高层建筑，总建筑面积达到28万平方。为了提高工程质量，减少业主的投诉，降低后期维修费用，解决排水管管边的渗水问题显的非常必要。因此，我小组确定此次QC活动的课题为：四、设定课题目标：1、目标值确定使用新型防渗水预埋件的排水支管渗水率为0。2、目标值分析与业主签订的合同中明确指出：卫生间必须一次成活，不得出现漏水现象，如果出现则予以经济处罚5000元处。根据合同，公司明确指示必须杜绝卫生间渗水。如果UPVC管件与楼板结构完全结合在一起，就不会存在管外壁渗水的问题。如果解决UPVC管道内部
7、连接渗水问题，则内部连接不会出现渗水现象。公司与UPVC制造厂家长期合作，共同开发，实行“强强联合”，技术上及产品开发有保障。综合以上情况，经过客观分析，小组一致认为：目标可以实现。五、提出方案并确定最佳方案：（一）确定新型预埋件整体高度卫生间楼板结构厚度一般为80100mm,预留Iomm防止浇捣混凝土时砂浆灌入预埋件，我们初步确定其整体高度为90IIolnm,以本工程为例：楼板结构厚度100min,预埋件的整体高度确定为IIOmln,以下是对各个部位构造的选择确定。（二）选择新型预埋件内部连接方式根据UPVC塑料排水管材的安装工艺特点，其内部连接主要有直接式和承插式（承插反口）两种，我们对其
8、进行试验对比分析（如表3）内部连接方式试验对比分析表制表人：章波制表日期：2009.4.28通过表3对四种内部连接方式进行试验对比分析后，第三种方案”上端直接式，下端承插式”的内部连接方式的预埋件更适用于排水支管在垂直方向上的安装，为此我们把此方案作为最佳方案。由于是使用于排水且上下端连接UPVC管，可以确定内壁为光滑的结构。下一步我们将对新型预埋件的外壁结构进行试验对比分析（三）选择新型预埋件外壁结构1、QC小组成员集思广益，结合现场施工经验，围绕防渗水这个主题，运用“头脑风一序号方案制作与试验分析特点分析结论1上下两端都是直接式制作此种预埋件，垂直方向上下两端接PVe排水管，从上端灌水进行
9、试验1、制作简单，成本低廉2、下端出现渗水现象出现渗水，不可采用2上下两端都是承插式1、制作复杂，成本较高2、下端不出现渗水现象不出现渗水，可采用，但制作复杂成本较高3上端直接式，下端承插式1、制作难度一般，成本一般2、下端不出现渗水现象不出现渗水，采用4上端承插式，下端直接式1、制作难度一般，成本一般2、下端出现渗水现象出现渗水，不可采用试验时间：2009年4月28日试验地点：江山市德泰塑胶厂责任人：王礼华暴法”对新型预埋件的外壁结构提出了4种方案：光滑的外壁；磨砂的外壁；带阻水翼环的外壁；磨砂与阻水翼环相结合的外壁，阻水翼环以下磨砂处理。2、各种方案的分析、评价和优选（如表4）外壁结构方案
10、试验分析表表4序号方案制作与试验分析特点是否采用1光滑的外壁制作相应的四种外表结构的预埋件各6个，分别进行闭水试验1 .制作简单；成本低廉2 .与混凝土结合不好，防水效果差；否2磨砂的外壁1 .制作较难，成本低廉2 .与混凝土结合较好，防水效果般；否3带阻水翼环的外壁1 .制作较难，成本低廉2 .与混凝土接好一般，防水效果般；否4磨砂与阻水翼环相结合的外壁，阻水翼环以下磨砂处理1 .制作较难，成本低廉2 .与混凝土能充分结合，防水效果理想；是试验时间：2009年4月30日试验地点：名城港湾二区工地责任人：柯友财制表人：章波制表日期：2009.4.30通过表4对四种外壁结构方案进行试验对比分析后
11、，第四种方案使用磨砂与阻水翼环相结合的外壁结构为最佳方案。同时，出现了一个新的问题：阻水翼环的最佳高度应该是多少？（四）选择阻水翼环高度H本工程大多数为商品住宅楼和部分商业店面组成，我们是针对住宅楼内的卫生间的排水支管进行研制的，阻水翼环的高度H要满足两个条件：高于板面底筋面的高度在结构层内且低于卫生间面筋底的高度针对这两个条件，小组成员对名城港湾二区88#、89#、90#等6栋楼现场实地测量了卫生间的底筋面和面筋底的高度，并进行了记录汇总（见表5与表6）：卫生间底筋面的高度（单位：mm）地点间1间2间3间4间5间6卫生间间8最高高度时间-责任人一名城港湾二区88#楼2725262627262
12、826282009A30陈为兵名城港湾二区89#楼2628262726282526282009.5.4名城港湾二区90#楼2725282626272528282009.5.3名城港湾二区91#楼2726252625282927292009.5.5章波名城港湾二区92#楼2826272526282827282009.4.30名城港湾二区93#楼2625272826292826292009.5.4底筋面总的最高高度29制表人：章波制表日期：2009.5.5卫生间面筋底的高度（单位：mm）地点卫生间2卫生间卫生间3卫生r4卫生l5卫生f6卫生l,7卫生间8最低高度时间-责任人名城港湾二区88#楼73
13、72717273717072702009.4.30陈为兵名城港湾二区89#楼7172737172737172712009.5.4名城港湾二区90#楼7073727170727371702009.5.3名城港湾二区91#楼7273717273727072702009.5.5辽早波名城港湾二区92#楼7374727170717370702009.4.30名城港湾二区93#楼7371727173707271702009.5.4面筋底总的最低高度70制表人：章波制表日期：2009.5.5由表5与表6可以看出新型预埋件的阻水翼环高度为29mmH70InnI,阻水翼环由于是中间横向伸出，翼环下面需要增加支撑防止使用过程折断等损坏，支撑本身高度5三n,翼环上面增设凹槽能起到更好的防渗水效果，凹槽本身深度7mm,这样阻水翼环的高度范围为34mmH63mm,为了保证承插深度及现场安装施工更加适用、方便，最终把翼环高度选择在H=45mm处，翼环凹槽上檐高度
