《抗氯离子试验.docx》由会员分享，可在线阅读，更多相关《抗氯离子试验.docx（3页珍藏版）》请在第壹文秘上搜索。

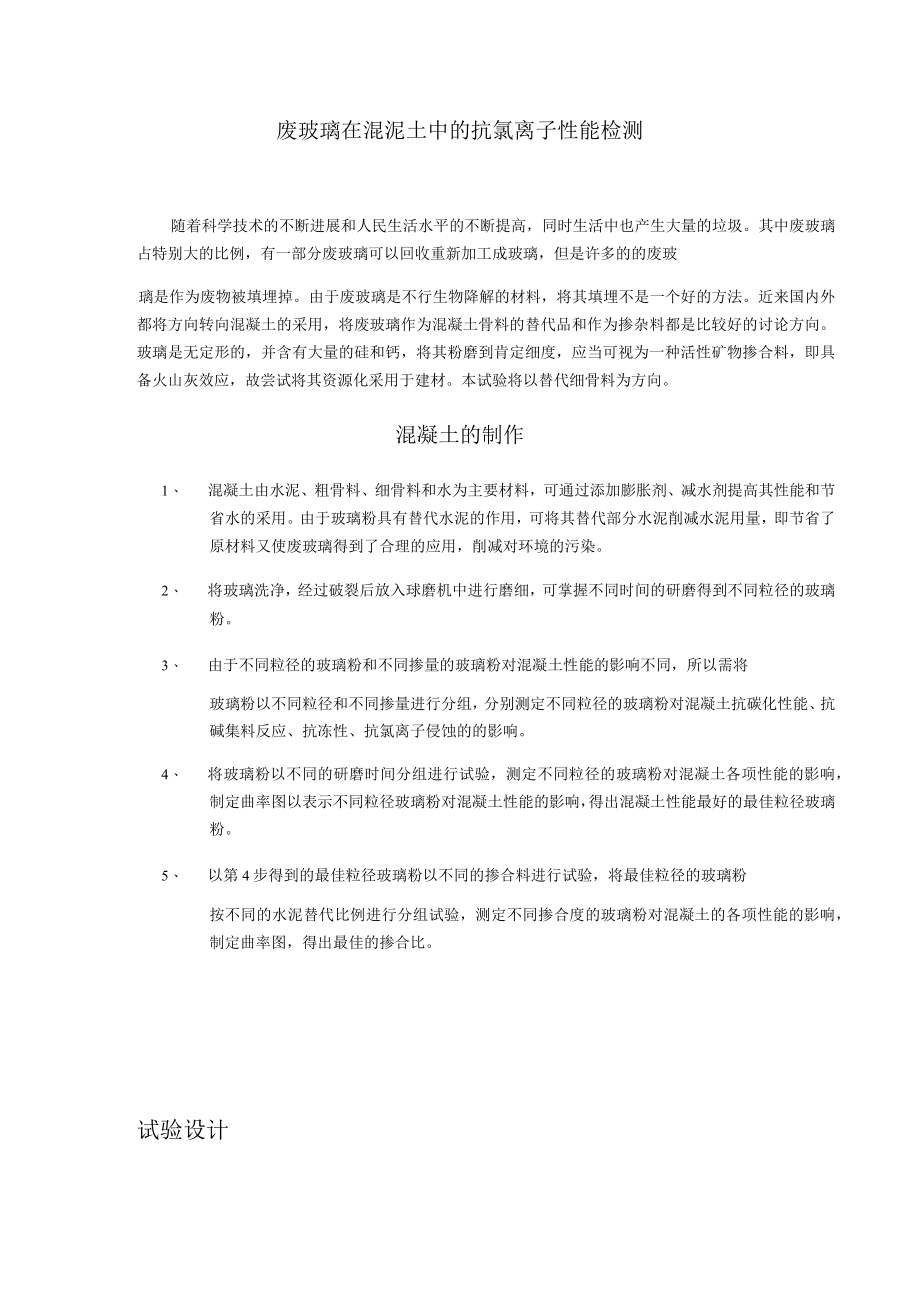

1、废玻璃在混泥土中的抗氯离子性能检测随着科学技术的不断进展和人民生活水平的不断提高，同时生活中也产生大量的垃圾。其中废玻璃占特别大的比例，有一部分废玻璃可以回收重新加工成玻璃，但是许多的的废玻璃是作为废物被填埋掉。由于废玻璃是不行生物降解的材料，将其填埋不是一个好的方法。近来国内外都将方向转向混凝土的采用，将废玻璃作为混凝土骨料的替代品和作为掺杂料都是比较好的讨论方向。玻璃是无定形的，并含有大量的硅和钙，将其粉磨到肯定细度，应当可视为一种活性矿物掺合料，即具备火山灰效应，故尝试将其资源化采用于建材。本试验将以替代细骨料为方向。混凝土的制作1、 混凝土由水泥、粗骨料、细骨料和水为主要材料，可通过添
2、加膨胀剂、减水剂提高其性能和节省水的采用。由于玻璃粉具有替代水泥的作用，可将其替代部分水泥削减水泥用量，即节省了原材料又使废玻璃得到了合理的应用，削减对环境的污染。2、 将玻璃洗净，经过破裂后放入球磨机中进行磨细，可掌握不同时间的研磨得到不同粒径的玻璃粉。3、 由于不同粒径的玻璃粉和不同掺量的玻璃粉对混凝土性能的影响不同，所以需将玻璃粉以不同粒径和不同掺量进行分组，分别测定不同粒径的玻璃粉对混凝土抗碳化性能、抗碱集料反应、抗冻性、抗氯离子侵蚀的的影响。4、 将玻璃粉以不同的研磨时间分组进行试验，测定不同粒径的玻璃粉对混凝土各项性能的影响，制定曲率图以表示不同粒径玻璃粉对混凝土性能的影响，得出混

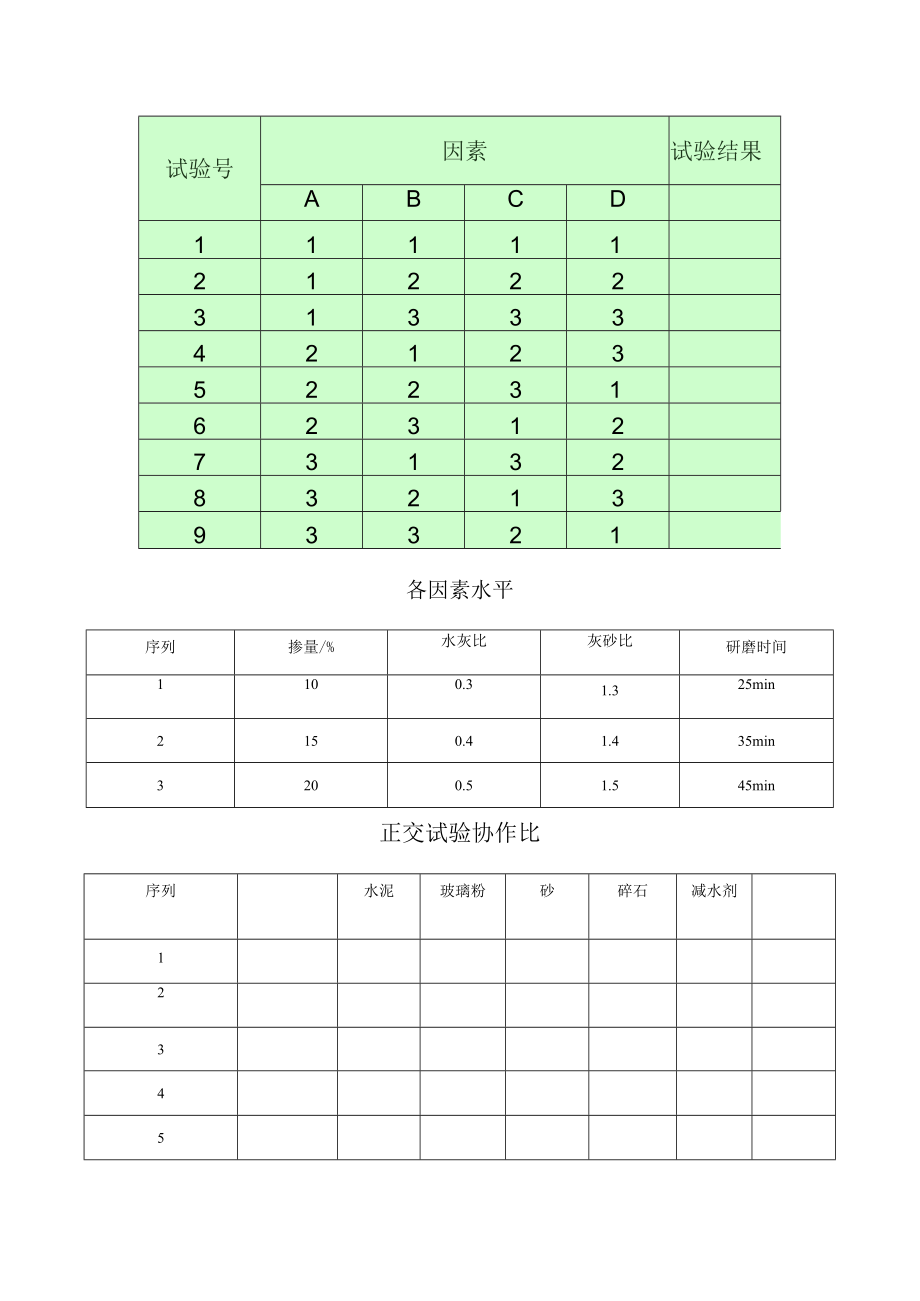

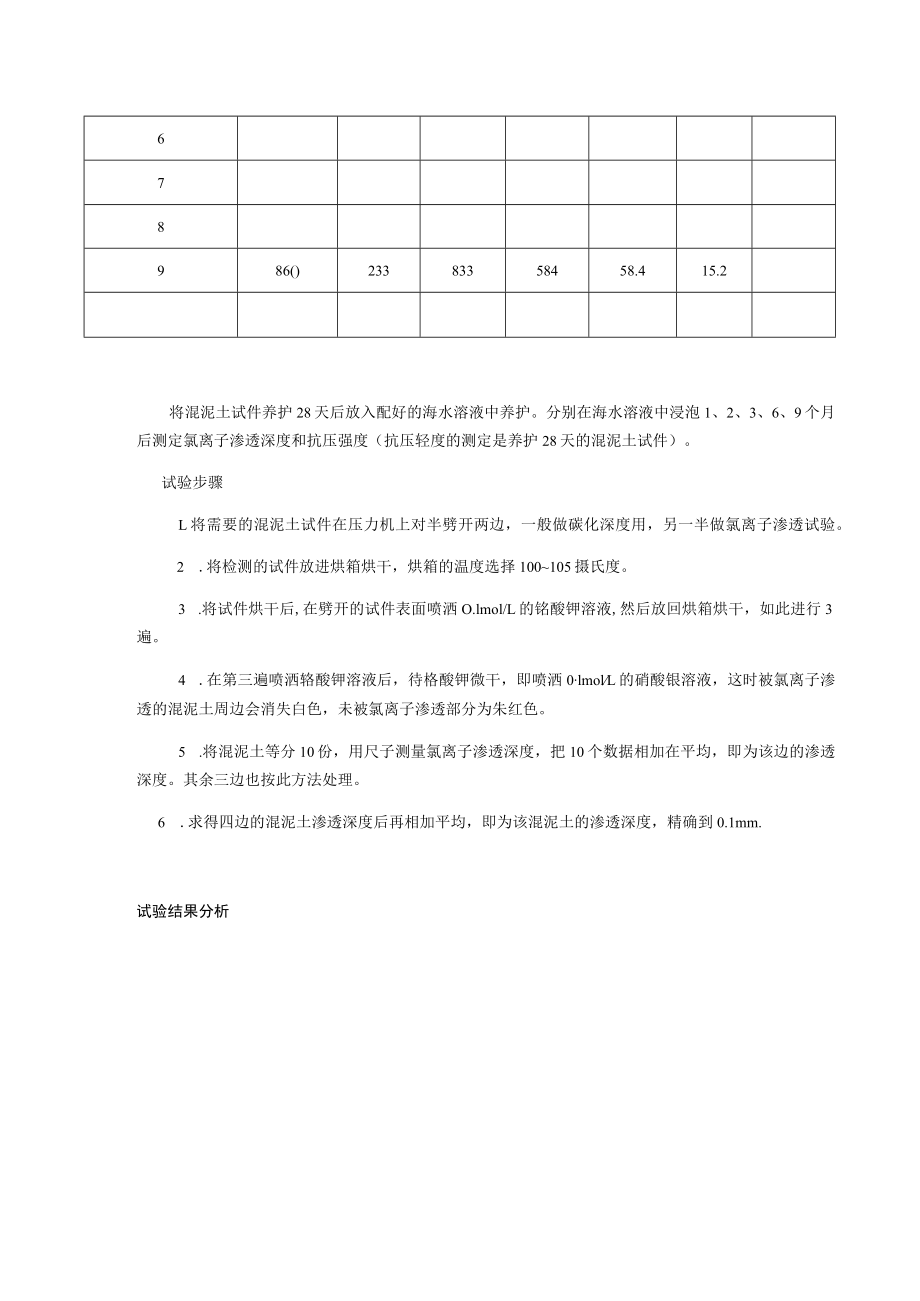

3、凝土性能最好的最佳粒径玻璃粉。5、 以第4步得到的最佳粒径玻璃粉以不同的掺合料进行试验，将最佳粒径的玻璃粉按不同的水泥替代比例进行分组试验，测定不同掺合度的玻璃粉对混凝土的各项性能的影响，制定曲率图，得出最佳的掺合比。试验设计试验号因素试验结果ABCD111112122231333421235223162312731328321393321各因素水平序列掺量/%水灰比灰砂比研磨时间1100.31.325min2150.41.435min3200.51.545min正交试验协作比序列水泥玻璃粉砂碎石减水剂12345678986()23383358458.415.2将混泥土试件养护28天后放入配好
4、的海水溶液中养护。分别在海水溶液中浸泡1、2、3、6、9个月后测定氯离子渗透深度和抗压强度（抗压轻度的测定是养护28天的混泥土试件）。试验步骤L将需要的混泥土试件在压力机上对半劈开两边，一般做碳化深度用，另一半做氯离子渗透试验。2 .将检测的试件放进烘箱烘干，烘箱的温度选择100105摄氏度。3 .将试件烘干后,在劈开的试件表面喷洒O.lmol/L的铭酸钾溶液,然后放回烘箱烘干，如此进行3遍。4 .在第三遍喷洒辂酸钾溶液后，待格酸钾微干，即喷洒0lmolL的硝酸银溶液，这时被氯离子渗透的混泥土周边会消失白色，未被氯离子渗透部分为朱红色。5 .将混泥土等分10份，用尺子测量氯离子渗透深度，把10个数据相加在平均，即为该边的渗透深度。其余三边也按此方法处理。6 .求得四边的混泥土渗透深度后再相加平均，即为该混泥土的渗透深度，精确到0.1mm.试验结果分析
