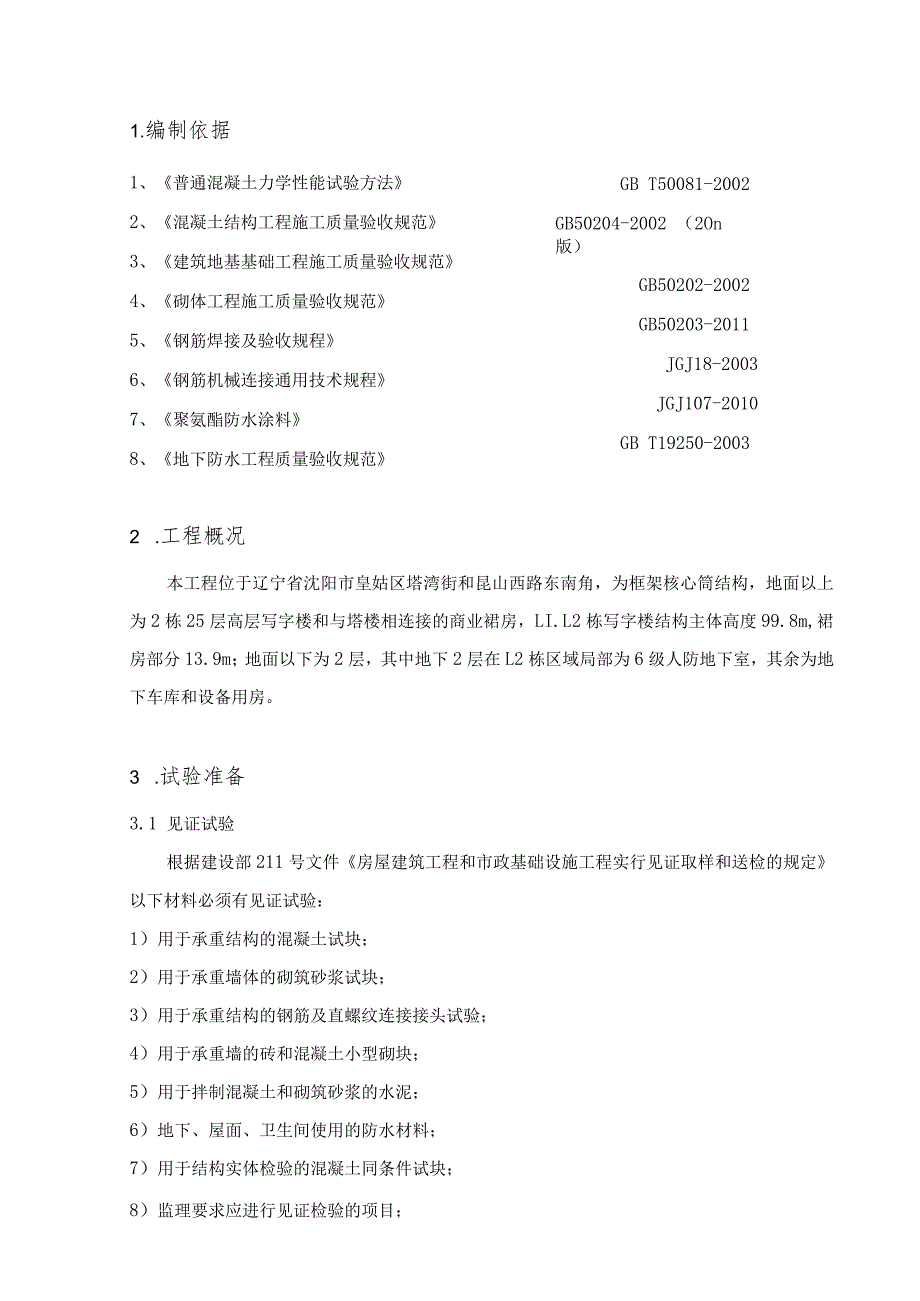

1、1.编制依据GB T50081-2002GB50204-2002 (2On 版)GB50202-2002GB50203-2011JGJ18-2003JGJ107-2010GB T19250-2003GB50208-20111、普通混凝土力学性能试验方法2、混凝土结构工程施工质量验收规范3、建筑地基基础工程施工质量验收规范4、砌体工程施工质量验收规范5、钢筋焊接及验收规程6、钢筋机械连接通用技术规程7、聚氨酯防水涂料8、地下防水工程质量验收规范2 .工程概况本工程位于辽宁省沈阳市皇姑区塔湾街和昆山西路东南角,为框架核心筒结构,地面以上为2栋25层高层写字楼和与塔楼相连接的商业裙房,LI.L2栋写

2、字楼结构主体高度99.8m,裙房部分13.9m;地面以下为2层,其中地下2层在L2栋区域局部为6级人防地下室,其余为地下车库和设备用房。3 .试验准备3.1 见证试验根据建设部211号文件房屋建筑工程和市政基础设施工程实行见证取样和送检的规定以下材料必须有见证试验:1)用于承重结构的混凝土试块;2)用于承重墙体的砌筑砂浆试块;3)用于承重结构的钢筋及直螺纹连接接头试验;4)用于承重墙的砖和混凝土小型砌块;5)用于拌制混凝土和砌筑砂浆的水泥;6)地下、屋面、卫生间使用的防水材料;7)用于结构实体检验的混凝土同条件试块;8)监理要求应进行见证检验的项目;经典参考案例-若有侵权联系删除9 )GJ规定

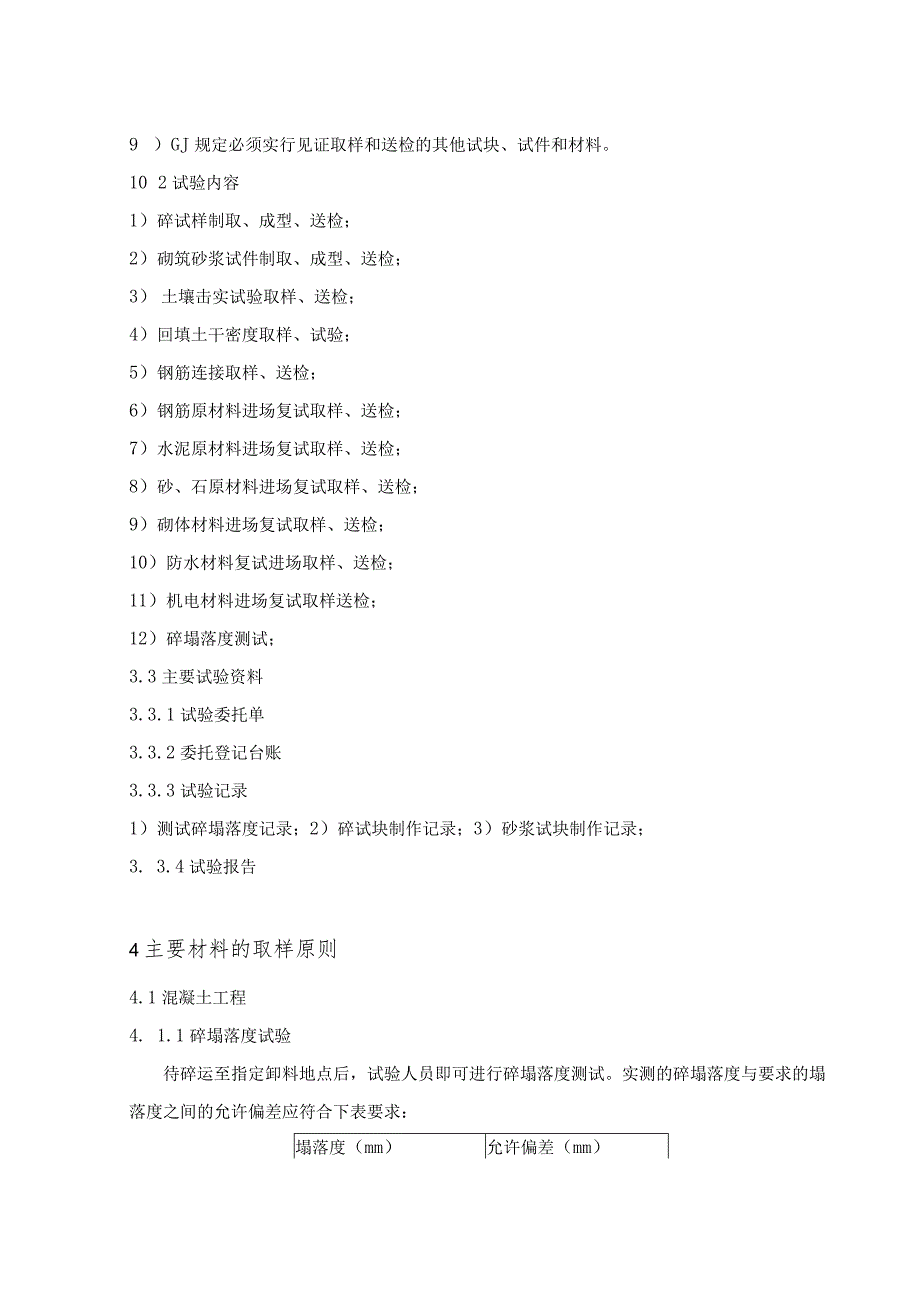

3、必须实行见证取样和送检的其他试块、试件和材料。10 2试验内容1)碎试样制取、成型、送检;2)砌筑砂浆试件制取、成型、送检;3) 土壤击实试验取样、送检;4)回填土干密度取样、试验;5)钢筋连接取样、送检;6)钢筋原材料进场复试取样、送检;7)水泥原材料进场复试取样、送检;8)砂、石原材料进场复试取样、送检;9)砌体材料进场复试取样、送检;10)防水材料复试进场取样、送检;11)机电材料进场复试取样送检;12)碎塌落度测试;3.3主要试验资料3.3.1试验委托单3.3.2委托登记台账3.3.3试验记录1)测试碎塌落度记录;2)碎试块制作记录;3)砂浆试块制作记录;3. 3.4试验报告4主要材料

4、的取样原则4.1混凝土工程4. 1.1碎塌落度试验待碎运至指定卸料地点后,试验人员即可进行碎塌落度测试。实测的碎塌落度与要求的塌落度之间的允许偏差应符合下表要求:塌落度(mm)允许偏差(mm)小于40正负105090正负20大于等于100正负304. 在碎浇筑过程中,试验人员进行塌落度测试应每一工作台班时间内不应少于四次且每10车不应少于一次,塌落度若不合格,一律退场由搅拌站处理,现场不给予处理。5. 1.2佐的取样、试块的制作5.1. 2.1普通碎试块取样及留置要求:1)普通混凝土力学性能试验应以3个试件为一组,每组试件所用的拌合物应从同一盘混凝土或同一车混凝土中取样。标准试块尺寸为IoOm

5、in正立方体(标准养护试件或同条件养护试件);2)每拌制100盘且不超过100立方米的同配合比的混凝土,其取样不得少于一次;3)每工作班拌制的同配合比的混凝土不足100盘时,其取样不得少于一次;4)每一楼层、同配合比的混凝土,其取样不少于一次;5)当一次连续浇筑超过Iooo立方米时,同一配合比的混凝土每200立方米取样不得少于一次;每次取样应至少留置一组标准养护试件,同条件的养护试块的留置组数应根据实际需要确定。6)结构实体检验用同条件养护试件取样同一强度等级的同条件养护试件,其留置的数量应根据混凝土工程量和重要性确定,不宜少于10组,且不应少于3组。7)冬期施工的混凝土试件的留置,除符合上述

6、规定外,还要增设不少于两组与结构同条件养护的试块。8)每次取样还要至少留置一组标准试件,同条件养护试件的留置组数,可根据实际需要确定。9)用于检验结构构件混凝土质量的试件,应在混凝土浇筑地点随机取样制作;每组试件所用的拌合物应从同一盘搅拌或同一车运送的混凝土中取出,对于预拌混凝土还应在卸料过程中卸料的四分之一到三分之一之间采取,每组试样量应满足混凝土质量检验项目所需用量的1.5倍,且不少于0.02立方米。5.2. 2.2抗渗碎试块取样及留置要求:1)同一混凝土强度等级、抗渗等级,统一配合比,生产工艺基本相同,每500立方米留置一组抗渗试件(一组为6个抗渗试件)。碎抗渗试件养护方式均为标准养护,

7、养护龄期不少于28d,最长不得超过90do如使用的原材料、配合比或施工方法有变化时,经典参考案例-若有侵权联系删除现场应令行留置试块。2)试块应在浇筑地点制作,其中至少一组应在标准条件下养护,其余试块应与构件相同条件下养护;3)抗渗混凝土的抗渗试件的留置组数可是结构的规模和要求而定,但每单位工程不得少于2组,其中至少1组应在标准条件下养护。如使用的原材料、配合比或施工方法有变化时,均应另行留置试块。抗渗混凝土的取样方法,可参照普通混凝土的取样方法。4.2钢筋工程4.2.1公称横截面面积与理论重量表钢筋的公称截面面积与理论重量表:公称直径:mm6810121416公称横截面面积:mm228.27

8、50.2778.54113.1153.9201.1理论重量:kgm0.2220.3950.6170.8881.211.58公称直径:mm182022252832公称横截面面积:mm2254.5314.2380.1490.9615.8.804.2理论重量:kgm2.002.472.983.854.836.314.2.1.1带肋钢筋的表面形状及尺寸允许偏差带肋钢筋横肋设计原则应符合下列规定:1)横肋与钢筋轴线的夹角不应小于45度,当该夹角不大于70度时,钢筋相对两面上横肋的方向应相反。2)横肋工程间距不得大于钢筋公称直径的0.7倍。3)横肋侧面与钢筋表面的夹角不得小于45度。4)钢筋相邻两面上横肋

9、末端之间的间隙(包括纵肋宽度)总和不应大于钢筋公称周长的20%。5)当钢筋公称直径不大于12m时,相对肋面积不应小于0.055;公称直径为14mm和16mm时,相对肋面积不应小于0.06,;公称直径大于16mm,相对肋面积不应小于0.065.4. 2.1.2长度及允许偏差1)钢筋按定尺交货时的长度允许偏差为正负25mm。2)当要求最小长度时,其偏差为+50mm,当要求最大长度时,其偏差为-50mm。3)直条钢筋的弯曲度应不影响正常使用,总弯曲度不大于钢筋总长度的0.4%。钢筋端部应剪切正直,局部变形应不影响使用。4)钢筋可按理论重量交货,也可按实际重量交货。按理论重量交货时,理论重量为钢筋长度

10、乘以上表中钢筋每米理论重量。5)钢筋实际重量与理论重量的允许偏差应符合下表的规定:公称直径mm实际重量与理论重量的偏差%612正负71420正负52250正负44.2. L3测量钢筋重量偏差时,试样应从不同根钢筋上截取,数量不少于5支。每支试验长度不小于500mmo长度应逐支测量,应精确到Imnio测量试样总重量时,应精确到不大于总重量的l%o4.2.2拉伸、弯曲、反向弯曲试验1)拉伸、弯曲、反向弯曲试验试样不允许进行车削加工。2)拉伸试验试件长度400-50OnInb冷弯试验试件长度40OnInb一组均取7根。3)计算钢筋强度用截面面积采“钢筋的公称横截面面积与理论重量表”所列公称横截面面积

11、。4)反向弯曲试验时,经正向弯曲后的试样,应该摄氏100度温度下保温不少于30min,经自然冷却后再反向弯曲。当供方能保证钢筋经人工时效后的反向弯曲性能时,正向弯曲后的试样亦可在室温下直接进行反向弯曲。5)对有抗震设防要求的结构,其纵向受力钢筋的强度应满足设计要求;当设计无具体要求时,对一二三级抗震等级设计的框架和斜撑构件中的纵向受力钢筋应采用HRB335E.HRB400E、HRB500E、HRBF400E或HRBF500E钢筋,其强度和最大力下总伸长率的实测值应符合下列规定:钢筋抗拉强度实测值与屈服强度实测值的比值不应小于1.25;钢筋的区服强度实测值与强度标准值的比值不应大于1.30;钢筋

12、的最大力下总伸长率不应小于9%o检验方法:检查进场复验报告。4.2.3直螺纹接头试验4.2.3.1本工程直螺纹接头控制等级为一级,钢筋直螺纹接头要进行工艺检验,确定其各项工艺参数,合格后方可正式施工,其要求如下:1)每种规格钢筋的接头试件不得少于3根;2)钢筋母材抗拉强度试件不得少于3根;3) 3根接头试件的抗拉前度均符合如下要求:一级接头抗拉强度等于被连接钢筋的实际拉断强度或不小于1.10倍钢筋抗拉强度标准值,残余变形小并具有高延性及反复抗压性能。4.2.3.2现场检验:D接头的现场检验按验收批次进行,同一施工条件下采用同一批材料的同等级、同形式、。同规格的接头,以500个为一个验收批进行检

13、验与验收,不足500也作为一个验收批。2)对每一个验收批均应按一级接头的性能进行检验与验收,抽取三个试件做单项拉伸试验;如有一个试件的抗拉强度不符合要求,应再取6个试件进行复检,复检中仍有一个试件不符合要求,则该验收批判断为不合格。滚扎直螺纹接头的单项拉伸试验破坏形式无论是钢筋母材拉断、套筒拉断还是钢筋从套筒中滑脱,只要强度满足要求均可视为合格。3)现场连续检验十个验收批,全部单向拉伸试验一次抽样全合格时验收批接头数量可扩大为1000个,随机抽取同规格接头数的10%进行外观质量检查。4.2.4接头的型式检验4.2.4.1在下列情况应进行型式检验;D确定接头性能等级时;2)材料、工艺、规格进行改

14、动时;3)型式检验报告超过4年时。4.2.4.2对每种形式、级别、规格、材料、工艺的钢筋机械连接接头,型式检验试件不应少于9个;单向拉伸试件不应少于三个,高应力反复拉伸试件不应少于三个,大变形反复拉伸试件不应少于三个。同时应领取三个钢筋试件做抗拉强度试验。全部试件均应在同一根钢筋上截取。4.3回填土公程1)必试科目:压实系数(干密度、含水量、击实试验:求最大干密度和最优含水量)2)木工程的回填土主要包括肥槽回填和地下室顶板回填。3)回填土施工过程中,现场试验人员负责回填土干密度试验取样及送检,同时填写试验记录。试验结果出来后,立即通知现场责任师,对试验合格的土层,方可允许继续回填。4)对试验不

15、合格的土层,必须重新压实,并再次试验,直至合格。5)组批原及取样规定(1)对灰土、砂和砂石、土工合成、粉煤灰地基等,每单位公称不应少于3点,100O平方米以上的工程每100平方米至少有1点,3000平方米以上的工程,每300平方米至少有1点。当取土样检验检验垫层的质量时,对大基坑每50-100平方米应不少于一个检验点;对基槽每10-20m应不少于一个点;每单独柱基应不少于一个点。(环刀法)(2)土方回填:必须按规定分层夯实密实,取样测定压实后的干密度,取样数量;柱基回填,抽样柱基总数的10%,但不少于5个,基槽回填,每层按2050m取一组,但不少于一组;基坑和室内回填,每层按I(Xr500平方米取样一组,但不少于一组,场地平整填方,每层按400900平方米取样一组,但不少于一组。场地平整每100400平方木取一点,但不应少于10点;长度,宽度,边坡为每20m取1点,每边不应少于1点。
