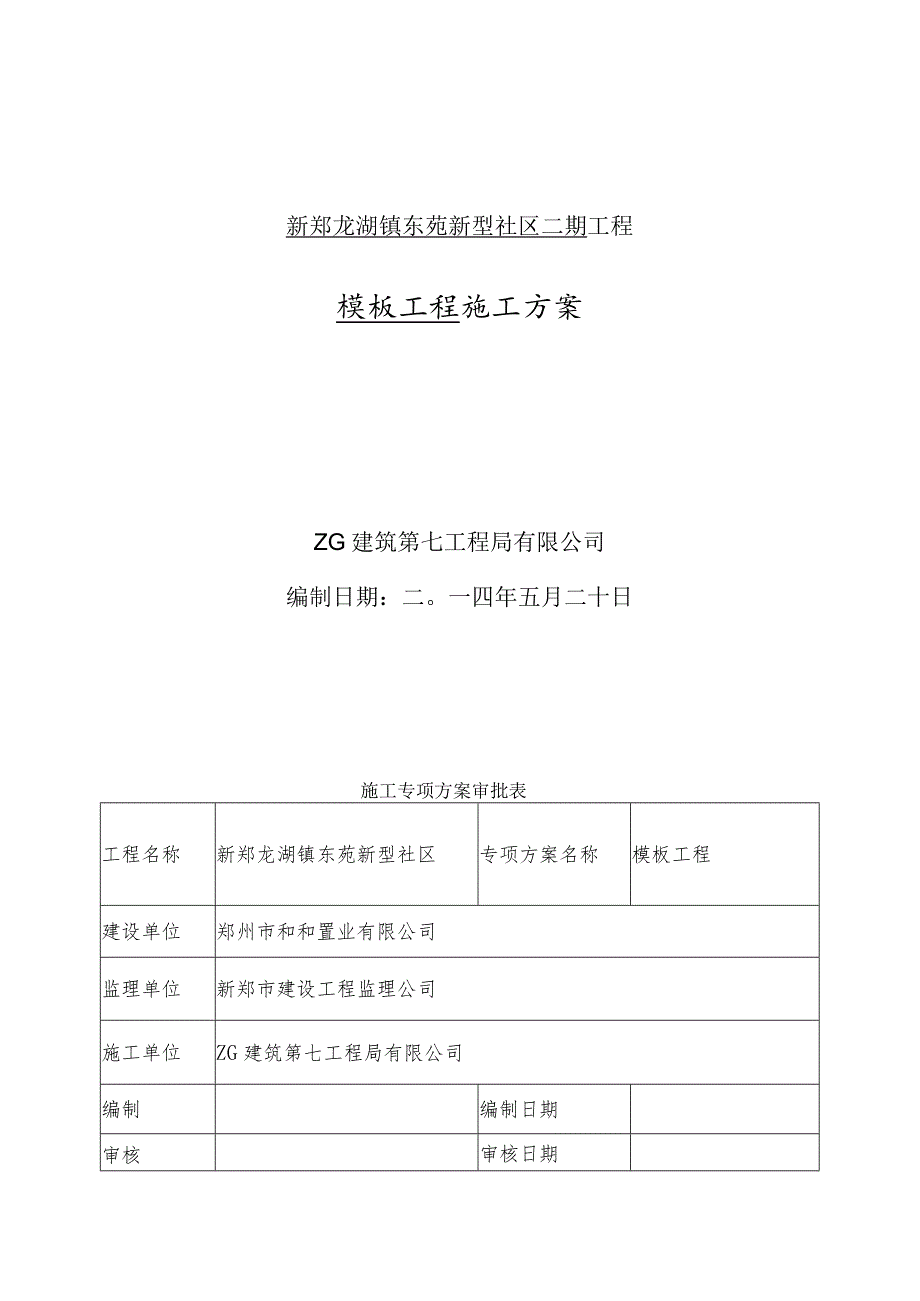

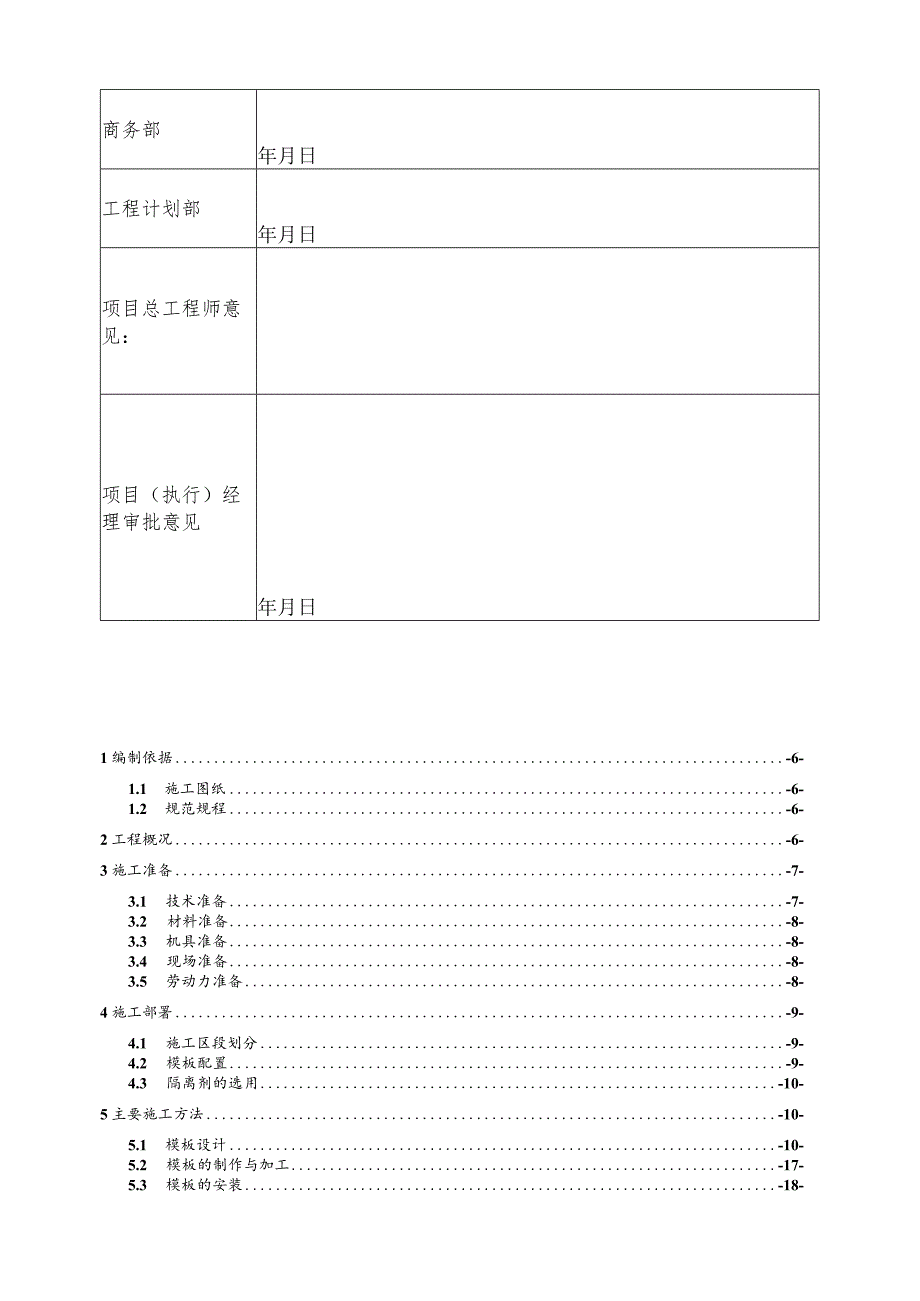

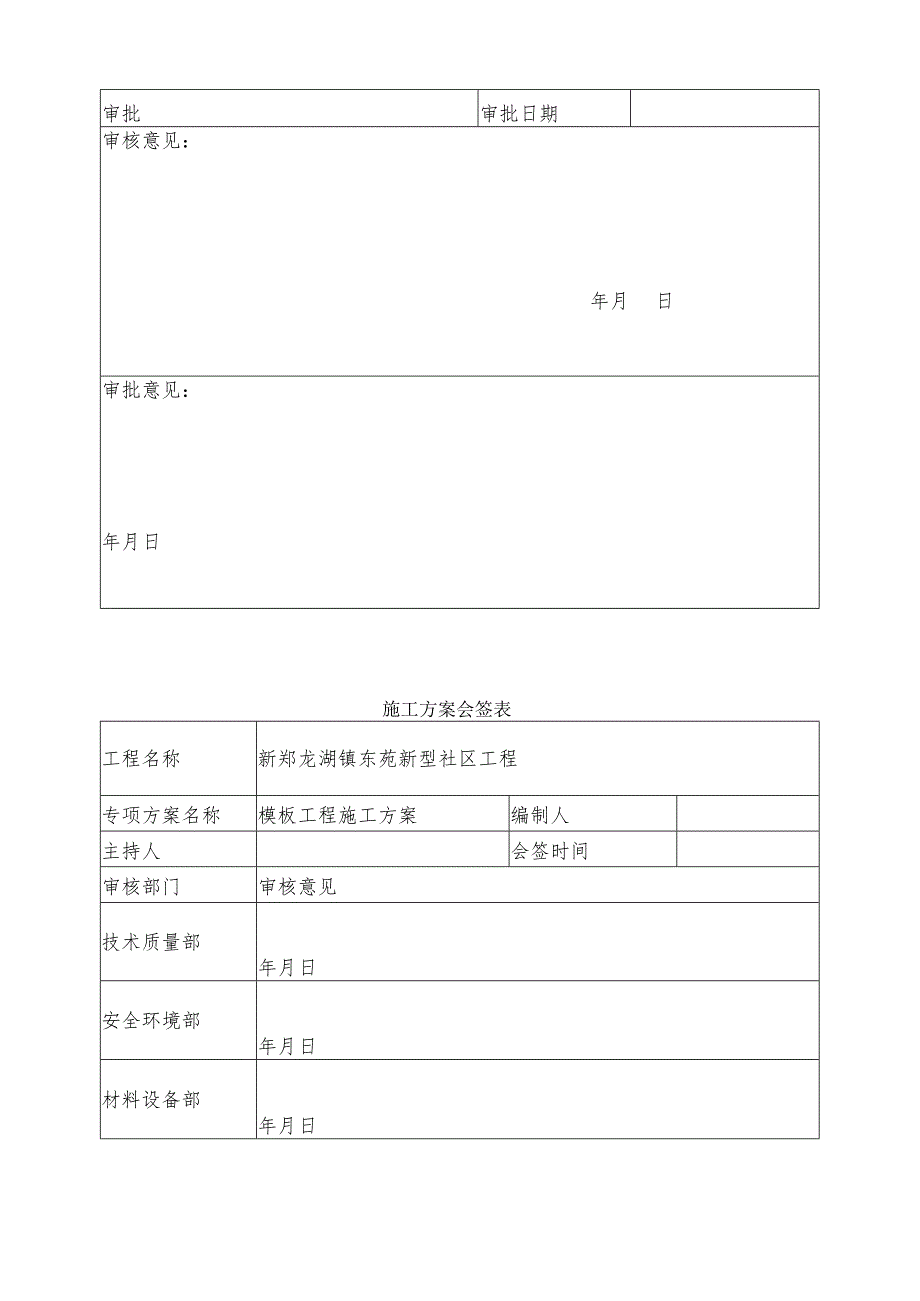

1、新郑龙湖镇东苑新型社区二期工程模板工程施工方案ZG建筑第七工程局有限公司编制日期：二。一四年五月二十日施工专项方案审批表工程名称新郑龙湖镇东苑新型社区专项方案名称模板工程建设单位郑州市和和置业有限公司监理单位新郑市建设工程监理公司施工单位ZG建筑第七工程局有限公司编制编制日期审核审核日期审批审批日期审核意见：年月日审批意见：年月日施工方案会签表工程名称新郑龙湖镇东苑新型社区工程专项方案名称模板工程施工方案编制人主持人会签时间审核部门审核意见技术质量部年月日安全环境部年月日材料设备部年月日商务部年月日工程计划部年月日项目总工程师意见：项目（执行）经理审批意见年月日1编制依据-6-1.1 施工图纸
2、-6-1.2 规范规程-6-2工程概况-6-3施工准备-7-3.1 技术准备-7-3.2 材料准备-8-3.3 机具准备-8-3.4 现场准备-8-3.5 劳动力准备-8-4施工部署-9-4.1 施工区段划分-9-4.2 模板配置-9-4.3 隔离剂的选用-10-5主要施工方法-10-5.1 模板设计-10-5.2 模板的制作与加工-17-5.3 模板的安装-18-5.4 模板的拆除-21-5.5 模板的维护与修理-22-5.6 模板施工技术控制措施-23-5.7 模板施工质量通病与防治-23-6质量保证措施-24-6.1 模板安装质量控制-24-6.2 模板安装允许偏差检验-24-7安全保证
3、措施-25-7.1 加强安全教育，增强法制观念-25-7.2 安全生产的具体措施-25-8文明施工措施-26-9环境保护措施-27-9.1 防止噪声措施-27-9.2 防止扬尘措施-27-9.3 其它措施-27-10成品保护措施-27-11模板计算-28-9.1 墙体模板计算-28-9.2 顶板模板计算-38-9.3 顶板模板计算-46-1.1施工图纸施工图纸表L1图纸名称图弓出图日期备注新郑龙湖镇新型社区二期建筑施工图6、10#楼建施-01建施-182013年9月结构施工图6、10#楼结施-01结施-211.2规范规程主要规范规程表L2序号名称编号1建筑工程施工质量验收统一标准GB50300
4、-20012建筑地基与基础施工质量验收规范GB50202-20113混凝土结构工程施工质量验收规范GB50204-20114建筑结构荷载规范GB5009-20125钢筋硅高层建筑结构设计与施工规范JGJ3-916建筑施工扣件式钢管脚手架扣件安全技术规范JGJ130-20117建筑工程施工技术标准ZG建筑第七工程局8建筑业10项新技术(2005)9建筑机械使用安全技术规程JGJ33-8610建筑施工高处作业安全技术规程JGJ80-9111工程建设标准强制性条文（房屋建筑部分）2009版2工程概况本工程位于新郑市龙湖镇东张寨村，郑新路西侧，泰山路北侧，总建筑面积50万平米，其中一期建筑面积12万平
5、米，包括5栋18层住宅，4栋17层住宅，部分商业、地下车库等，二期建筑面积38万平米，包括13栋18层住宅，4栋25层住宅，1栋8层，1栋6层办公楼，部分商业，地下车库、幼儿园等。本工程模板工程主要包括二期工程的垫层、基础底板砖胎模、剪力墙、框架柱、框架梁、连梁、顶板、楼梯等工程包含的所有混凝土构件的外侧模板设计、施工等。工程基本情况见表2.1所示。1建筑面积377328m22层数6#、10#楼地下二层，地上18层，、综合楼A、综合楼B地下一层，地上层6、8层3层高6、10#楼地下室负一层3m,负二层3.1m,首层3.6二层3.3m,二层以上3m综合楼A、综合楼B#地下室负一层5.6m,首层5
6、.Im4结构形式剪力墙结构地下结构尺寸垫层100筏板厚度1100.400外墙250剪力墙250承台基础2600X2600、3500X2000.2200X2200梁250440、250X600、250X450、250X500、250X350、250X300、250X650、200X350、200X600、6结构断面尺寸墙体厚度(mm剪力墙250、200柱子尺寸600X600板厚100、110、180、200梁截面250X650、250X500、250X450、250X640、250X440、250X350、200X400、200X450东苑新型社区项目模板工程概况表2.13施工准备3.1 技术准
7、备3.1.1 熟悉图纸、现场施工前组织有关施工人员熟悉图纸、施工规范，根据施工图纸中结构尺寸情况，对结构模板进行分类，按分类情况分别进行模板设计工作。明确施工过程中的重点与难点,商讨解决方法。3.1.2 施工特点及难点本工程暗柱截面尺寸比较多，不规则节点较多。地下室层高较大，顶板模板搭设、墙体模板支撑较为困难。3.1.3 3技术交底认真执行技术交底制度。施工前工长写出详细书面技术交底资料，并对施工队伍负责人进行交底，施工队技术负责人对施工人员进行二次交底。3.2 材料准备木模板选用12rn厚多层板。模板支撑系统：墙柱模板选用648X2.7钢管支撑，及可锻铸铁制作的扣件、可调丝杠，可调丝杠的调节
8、范围为060OmIn。梁板支撑系统选用承插式脚手架，模板主龙骨采用双钢管，次龙骨采用木方，截面尺寸50X100mm,要求材料平直，不带表皮。地下部分外墙墙体加固时用到螺栓时，采用止水螺栓，直径为14,中间焊止水钢板，止水钢板规格为50mmX50mmX4mm。止水螺栓采用三段式螺栓，具体螺栓长度按墙厚配置见加工图。其它墙体选用普通螺栓，普通螺栓无止水钢板，其余技术要求与止水螺栓同。模板及支撑系统的进场依据工程部根据工程进度提出的材料进场计划分批进场。3.3 机具准备施工配备机具表表3.1机具名称规格数量圆盘锯MJ-1064台电焊机4台电钻4台压刨MB10652台平刨MB-5032台切割机4台手提
9、电锯M-8台直尺50把水平尺长500mm、550mm3把塞规一般3把3. 4现场准备施工现场架设临时供电线路，满足正常施工用电量，并在施工区域内配置标准电箱。施工现场铺设一根施工用水管，保证施工用水。3.5劳动力准备由项目部组织有丰富经验的专业队伍负责整个工程的施工，进场前召开班组长会议，使每个施工人员明确施工任务、要求、并落实于实际中。施工人员配置表表3.2序号工种基础阶段主体阶段1模板工2032032电焊工10103机操工10104信号工15155架子工30306放线工447普工80804施工部署4.1 施工区段划分现场施工根据塔吊等垂直运输工具的分布及现场的实际情况，可分为4大施工区域,
10、其中综合楼B#楼为一施工区域，6#楼为一施工区域，综合楼A#楼为一施工区域，10#楼为一施工区域。在各个施工区域中，综合楼A、B#楼每层为一个施工段、6、10#楼每层为2个施工段。4.2 模板配置筏板模板：筏板四周模板采用砖胎模。地下挡墙模板：墙体模板采用15mm厚多层板，背楞采用50mmX100mm木方，墙体上加M14穿墙止水螺栓，模板支撑采用482.7架子管及配置600可调U型托。导墙模板：采用吊模施工。后浇带模板：底板后浇带处模板采用快易收口网，收口网外侧做竖向钢筋作为支撑。框架柱模板：框架柱模板采用15厚多层板，背楞采用50mmX100mm木方，加固采用钢管及对拉螺栓。墙体模板：结构剪
11、力墙模板采用15mm厚多层板，背楞选用50X1OOmm双面刨光方木,模板支撑体系采用48X2.7架子管及配置600可调U型托。模板体系另加螺栓连接，水平方向螺栓间距0.5m,竖向间距0.6m。顶板、梁模板采用15mm厚双面覆膜多层板模板做面板，下用木方作次龙骨，主龙骨采用双钢管，其支撑采用承插型脚手架，脚手架上带有U托，调节板面的标高。由于框架梁截面尺寸很多，梁高超过60Onml的框架梁需加对拉螺栓，螺栓间距600。对于跨度24m梁，按全跨长度2%。，进行梁底模起拱，起拱从支模开始时进行（通过调整底模短钢管调整各部位标高），而后将侧模和底模连成整体，距梁端50OnmI处，在梁模上留设清扫口，待
12、杂物清理干净后，将其堵严。洞口模板：洞口模板采用15mm腹膜竹胶板和50X100木方加工成的定型框体模板，角部用钢抱角固定。楼梯侧帮使用定型模板，底模使用15un厚胶合板。电梯井模板采用12mm胶合板模板。每层框架柱模板配置至梁底标高，墙体模板拟配置高度6、10#楼地下室为3m,首层为3.6m,二层为3.3m,二层以上为3m。梁模板加工必须满足截面尺寸，两对角线误差小于Imnb尺寸过大的模板需进行刨边，否则禁止使用。变形方木不得作为龙骨使用。钢模板表面平整度控制在Imm以内，拼缝小于Inmb模板必须具备足够的钢度、强度、稳定性，并做抛光和防锈处理，重点检查面板、龙骨及吊环的焊缝牢固性及加工尺寸
13、。4.3隔离剂的选用对于钢模板，使用外购专用油性脱模剂。制定专门的板面处理和隔离剂涂刷工艺和技术交底。脱模剂的选择必须根据所用模板而定。钢模用油性脱模剂，木模采用水性脱模剂，禁止使用废机油。脱模剂的涂刷应均匀，不漏涂，涂刷时，伴随用棉丝擦掉浮油，防止出现流坠现象，经雨雪后应重新涂刷一遍。5主要施工方法5.1 模板设计5.1.1 筏板模板筏板模板采用砖胎模，主楼筏板厚1.1m,彼胎模厚度240mm,基础垫层尺寸每侧应加宽260mm。由于主楼周围为地下车库基础，地下车库部分筏板基础与主楼基础相接，相接处为斜面，车库基础高度为400m,基础高度相差700mm,在基础垫层混凝土强度达到L2MPa以上后
14、，按弹好的基础边线在基础四周砌240Inln厚砖侧模，采用蒸压灰砂砖、M5水泥沙浆砌筑。砖模高度0.46m。砖模内侧用15厚1：3水泥砂浆抹平压光，阴阳角部位抹小圆角，小圆角半径为80mm,以便于防水施工。车库底板厚度较小，可采用120mm厚砖胎模。5.1.2 框架柱模板1.1.1 框架柱模板采用12mm厚多层板，50X10Onim木方做竖向背楞间距200mm,482.7双钢管间距45060Omm做背楞外侧水平箍套，外围加设16对拉螺栓，外侧并加设斜向支撑（见图5.1.2所示）1.1.2 1.3墙体模板本工程墙体较多，经综合考虑，墙体模板选用木模板，面板选用15mm厚多层板，标准层模板高度设计为2.9m,其余楼层模板设计标高见4.2章节。墙体模板对拉螺栓直径为14,螺栓下面一排间距为500X600,以上间距为600X600。50X10Omm
