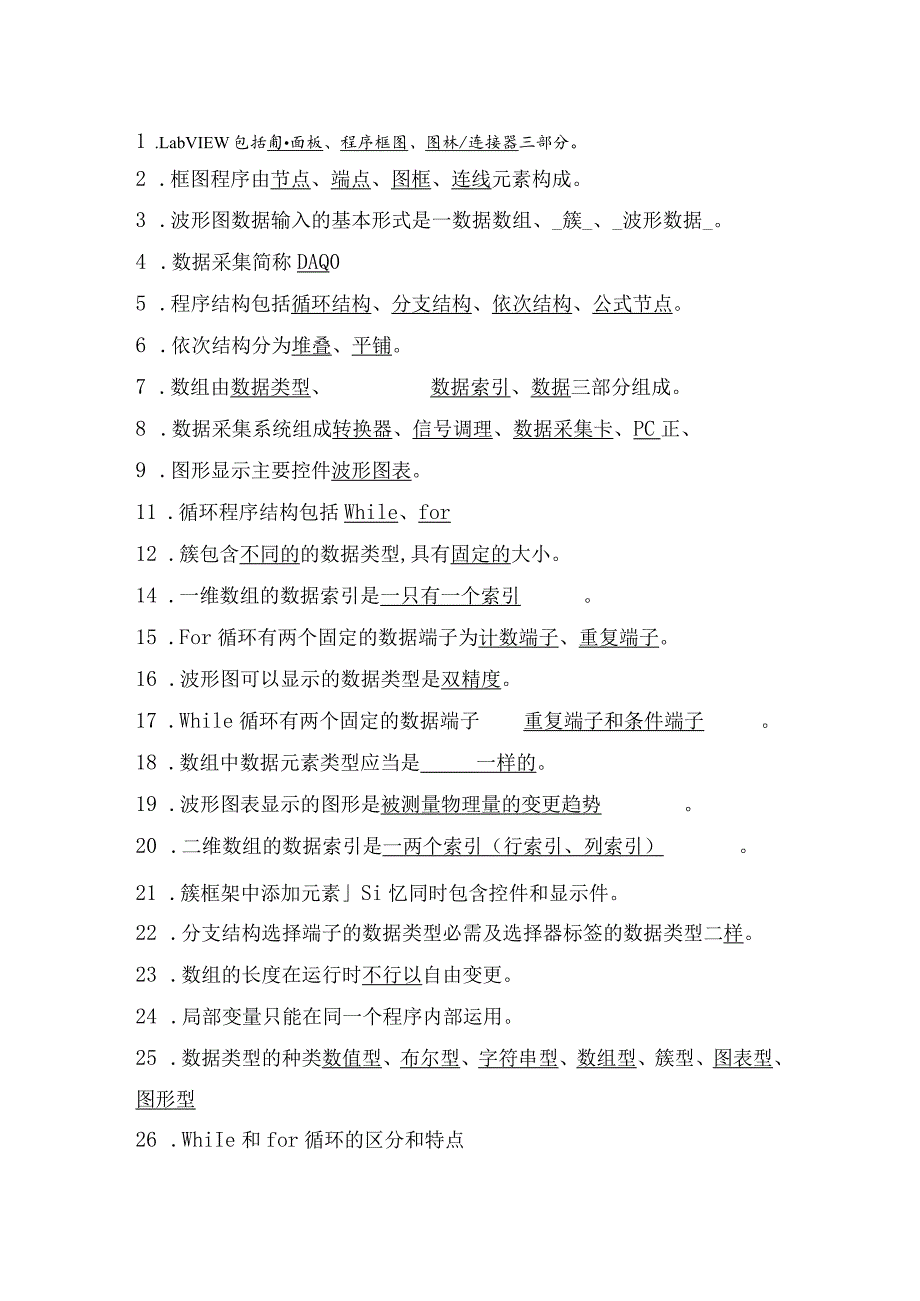

1、1 .LabVIEW包括匍面板、程序框图、图林/连接器三部分。2 .框图程序由节点、端点、图框、连线元素构成。3 .波形图数据输入的基本形式是一数据数组、_簇_、_波形数据_。4 .数据采集简称DAQ05 .程序结构包括循环结构、分支结构、依次结构、公式节点。6 .依次结构分为堆叠、平铺。7 .数组由数据类型、数据索引、数据三部分组成。8 .数据采集系统组成转换器、信号调理、数据采集卡、PC正、9 .图形显示主要控件波形图表。11 .循环程序结构包括While、for12 .簇包含不同的的数据类型,具有固定的大小。14 .一维数组的数据索引是一只有一个索引。15 .For循环有两个固定的数据端
2、子为计数端子、重复端子。16 .波形图可以显示的数据类型是双精度。17 .While循环有两个固定的数据端子重复端子和条件端子。18 .数组中数据元素类型应当是一样的。19 .波形图表显示的图形是被测量物理量的变更趋势。20 .二维数组的数据索引是一两个索引（行索引、列索引）。21 .簇框架中添加元素Si忆同时包含控件和显示件。22 .分支结构选择端子的数据类型必需及选择器标签的数据类型二样。23 .数组的长度在运行时不行以自由变更。24 .局部变量只能在同一个程序内部运用。25 .数据类型的种类数值型、布尔型、字符串型、数组型、簇型、图表型、图形型26 .WhiIe和for循环的区分和特点区

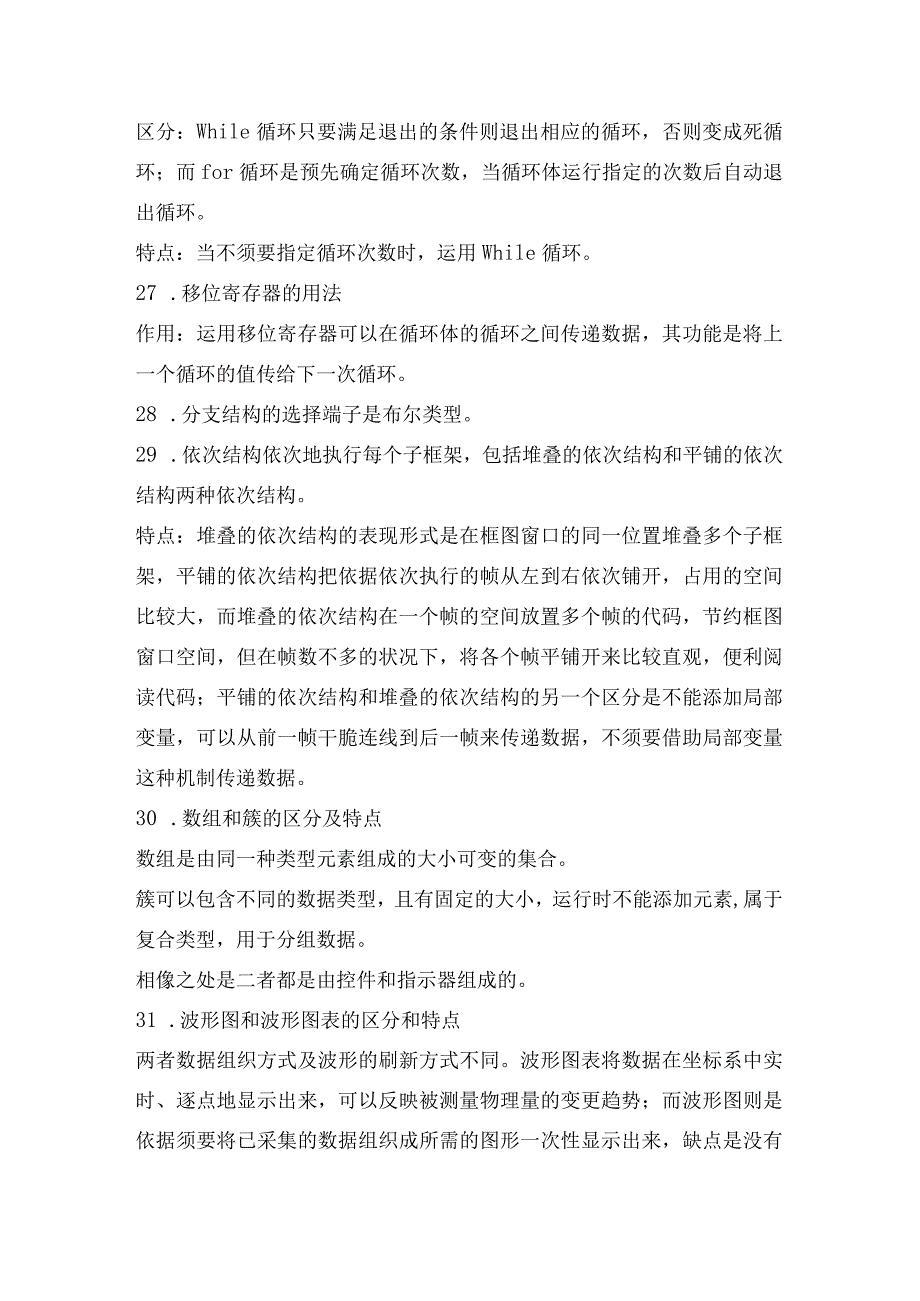

3、分：While循环只要满足退出的条件则退出相应的循环，否则变成死循环；而for循环是预先确定循环次数，当循环体运行指定的次数后自动退出循环。特点：当不须要指定循环次数时，运用While循环。27 .移位寄存器的用法作用：运用移位寄存器可以在循环体的循环之间传递数据，其功能是将上一个循环的值传给下一次循环。28 .分支结构的选择端子是布尔类型。29 .依次结构依次地执行每个子框架，包括堆叠的依次结构和平铺的依次结构两种依次结构。特点：堆叠的依次结构的表现形式是在框图窗口的同一位置堆叠多个子框架，平铺的依次结构把依据依次执行的帧从左到右依次铺开，占用的空间比较大，而堆叠的依次结构在一个帧的空间放置
4、多个帧的代码，节约框图窗口空间，但在帧数不多的状况下，将各个帧平铺开来比较直观，便利阅读代码；平铺的依次结构和堆叠的依次结构的另一个区分是不能添加局部变量，可以从前一帧干脆连线到后一帧来传递数据，不须要借助局部变量这种机制传递数据。30 .数组和簇的区分及特点数组是由同一种类型元素组成的大小可变的集合。簇可以包含不同的数据类型，且有固定的大小，运行时不能添加元素,属于复合类型，用于分组数据。相像之处是二者都是由控件和指示器组成的。31 .波形图和波形图表的区分和特点两者数据组织方式及波形的刷新方式不同。波形图表将数据在坐标系中实时、逐点地显示出来，可以反映被测量物理量的变更趋势；而波形图则是依

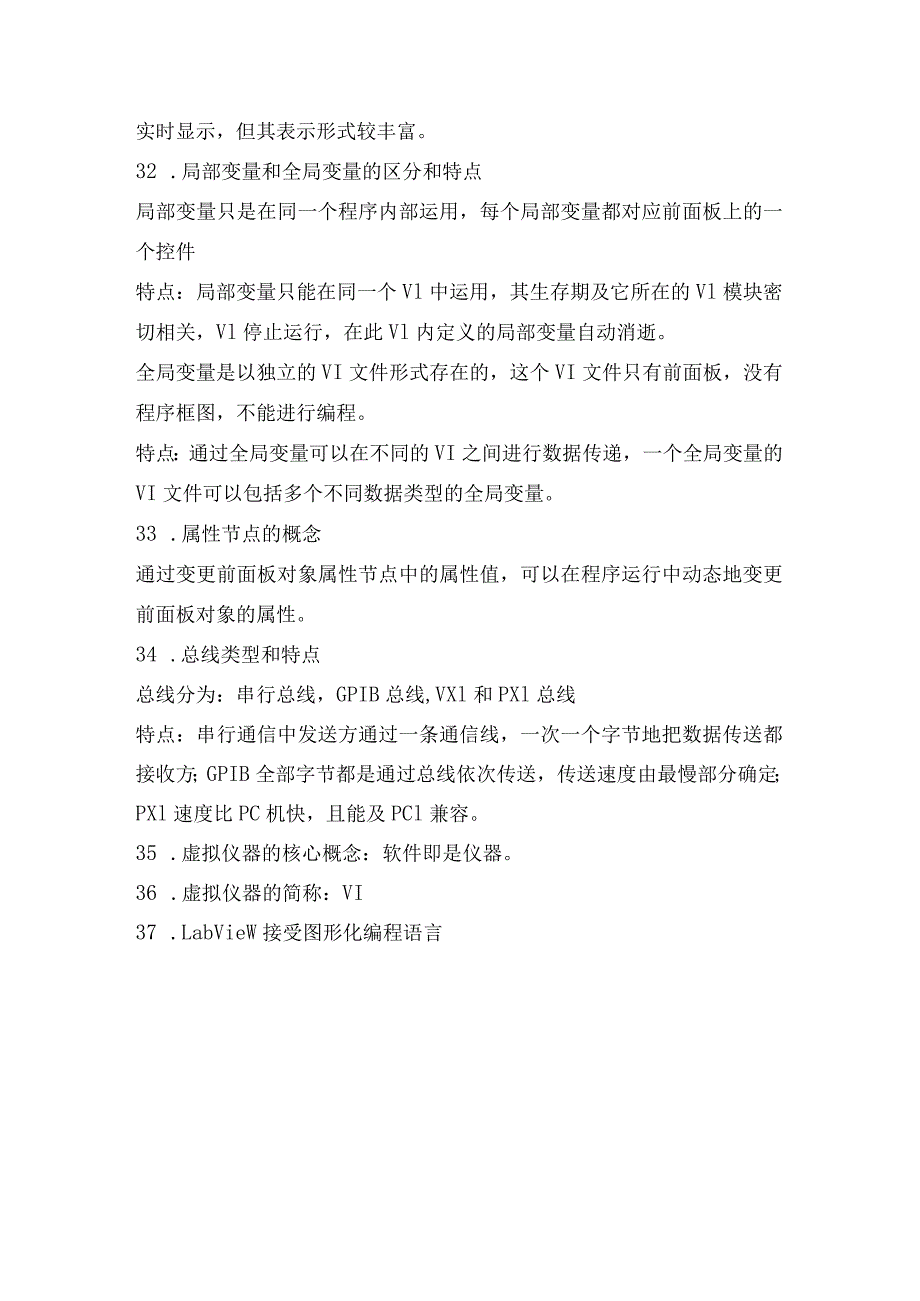

5、据须要将已采集的数据组织成所需的图形一次性显示出来，缺点是没有实时显示，但其表示形式较丰富。32 .局部变量和全局变量的区分和特点局部变量只是在同一个程序内部运用，每个局部变量都对应前面板上的一个控件特点：局部变量只能在同一个Vl中运用，其生存期及它所在的Vl模块密切相关，Vl停止运行，在此Vl内定义的局部变量自动消逝。全局变量是以独立的VI文件形式存在的，这个VI文件只有前面板，没有程序框图，不能进行编程。特点：通过全局变量可以在不同的VI之间进行数据传递，一个全局变量的VI文件可以包括多个不同数据类型的全局变量。33 .属性节点的概念通过变更前面板对象属性节点中的属性值，可以在程序运行中动态地变更前面板对象的属性。34 .总线类型和特点总线分为：串行总线，GPIB总线,VXl和PXl总线特点：串行通信中发送方通过一条通信线，一次一个字节地把数据传送都接收方；GPIB全部字节都是通过总线依次传送，传送速度由最慢部分确定；PXl速度比PC机快，且能及PCl兼容。35 .虚拟仪器的核心概念：软件即是仪器。36 .虚拟仪器的简称：VI37 .LabVieW接受图形化编程语言
