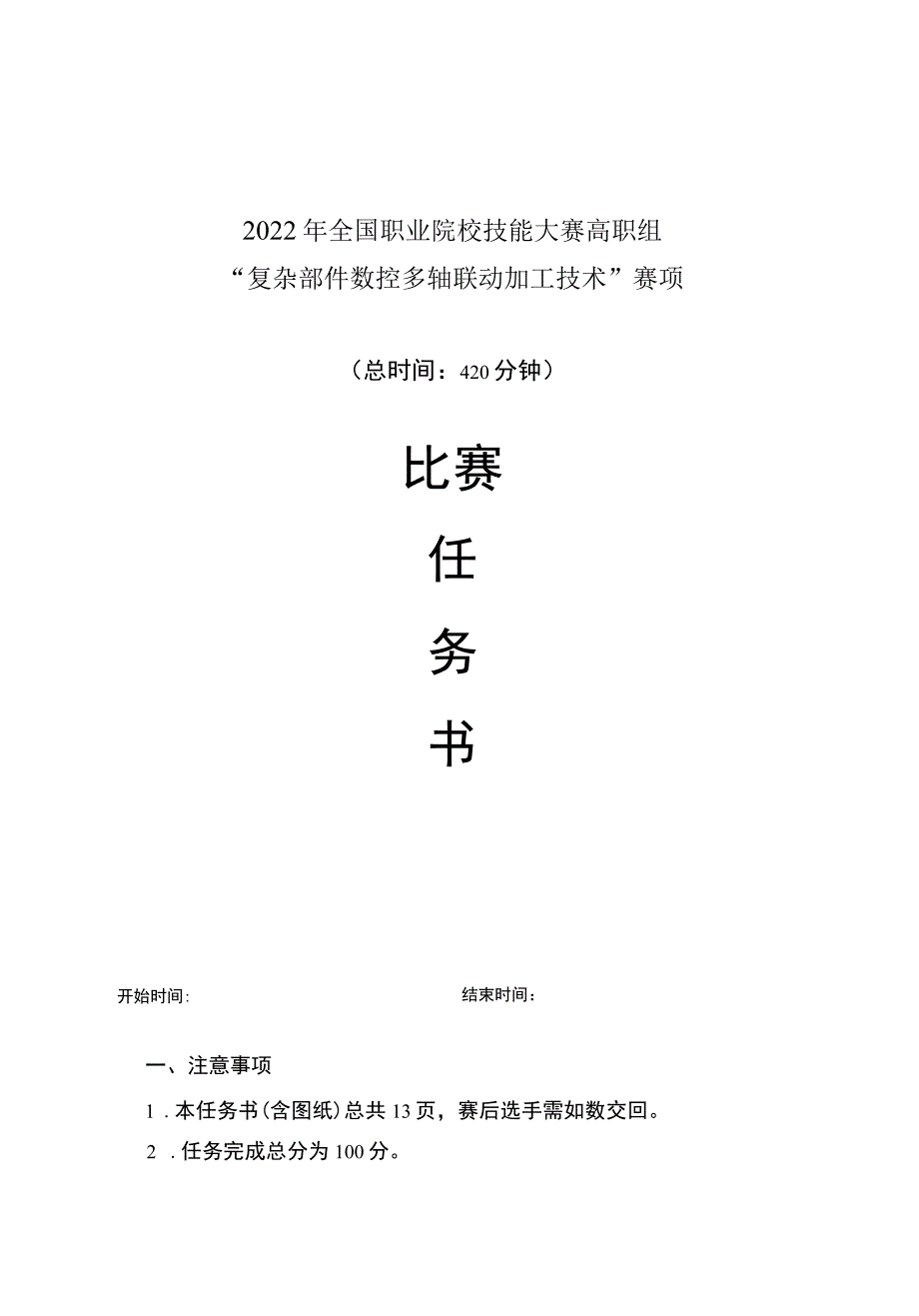

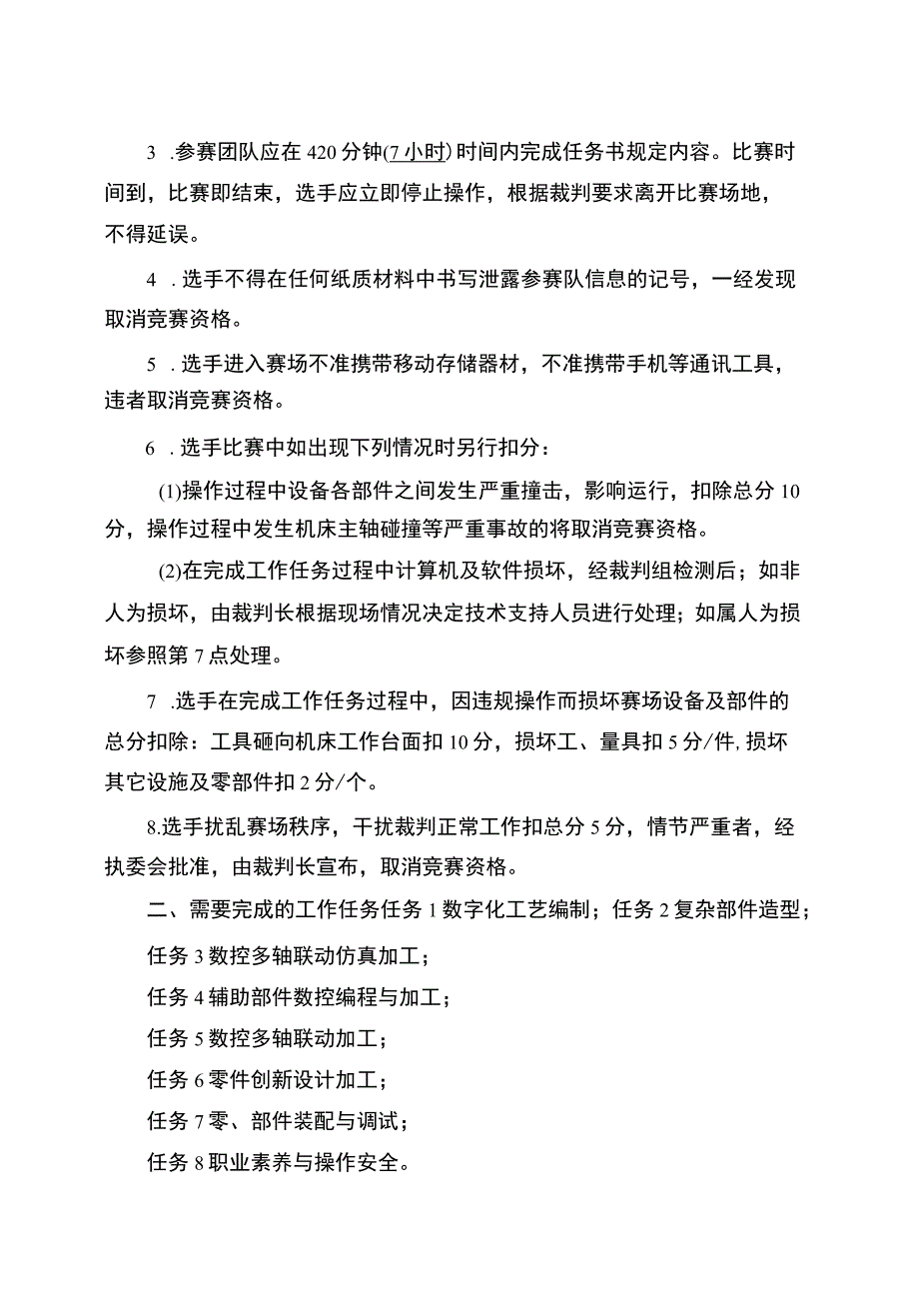

1、2022年全国职业院校技能大赛高职组“复杂部件数控多轴联动加工技术”赛项（总时间：420分钟）比赛任务书开始时间:结束时间：一、注意事项1 .本任务书(含图纸)总共13页，赛后选手需如数交回。2 .任务完成总分为100分。3 .参赛团队应在420分钟(7小时)时间内完成任务书规定内容。比赛时间到，比赛即结束，选手应立即停止操作，根据裁判要求离开比赛场地，不得延误。4 .选手不得在任何纸质材料中书写泄露参赛队信息的记号，一经发现取消竞赛资格。5 .选手进入赛场不准携带移动存储器材，不准携带手机等通讯工具，违者取消竞赛资格。6 .选手比赛中如出现下列情况时另行扣分：(1)操作过程中设备各部件之间发
2、生严重撞击，影响运行，扣除总分10分，操作过程中发生机床主轴碰撞等严重事故的将取消竞赛资格。(2)在完成工作任务过程中计算机及软件损坏，经裁判组检测后；如非人为损坏，由裁判长根据现场情况决定技术支持人员进行处理；如属人为损坏参照第7点处理。7 .选手在完成工作任务过程中，因违规操作而损坏赛场设备及部件的总分扣除：工具砸向机床工作台面扣10分，损坏工、量具扣5分/件,损坏其它设施及零部件扣2分/个。8.选手扰乱赛场秩序，干扰裁判正常工作扣总分5分，情节严重者，经执委会批准，由裁判长宣布，取消竞赛资格。二、需要完成的工作任务任务1数字化工艺编制；任务2复杂部件造型；任务3数控多轴联动仿真加工；任务

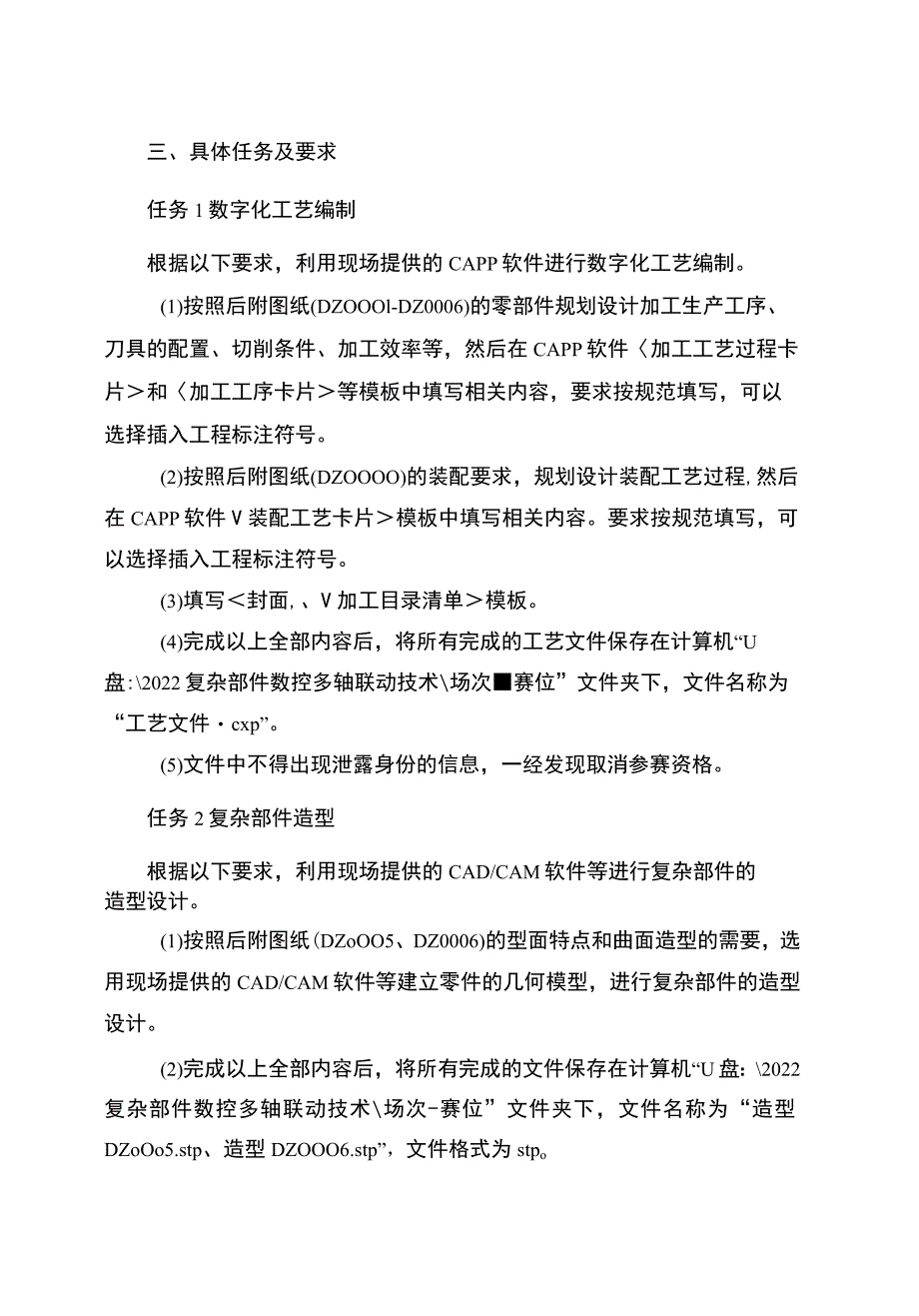

3、4辅助部件数控编程与加工；任务5数控多轴联动加工；任务6零件创新设计加工；任务7零、部件装配与调试；任务8职业素养与操作安全。三、具体任务及要求任务1数字化工艺编制根据以下要求，利用现场提供的CAPP软件进行数字化工艺编制。(1)按照后附图纸(DZOOOl-DZ0006)的零部件规划设计加工生产工序、刀具的配置、切削条件、加工效率等，然后在CAPP软件加工工艺过程卡片和加工工序卡片等模板中填写相关内容，要求按规范填写，可以选择插入工程标注符号。(2)按照后附图纸(DZOOOO)的装配要求，规划设计装配工艺过程,然后在CAPP软件V装配工艺卡片模板中填写相关内容。要求按规范填写，可以选择插入工程
4、标注符号。(3)填写封面,、V加工目录清单模板。(4)完成以上全部内容后，将所有完成的工艺文件保存在计算机“U盘:2022复杂部件数控多轴联动技术场次赛位”文件夹下，文件名称为“工艺文件cxp”。(5)文件中不得出现泄露身份的信息，一经发现取消参赛资格。任务2复杂部件造型根据以下要求，利用现场提供的CAD/CAM软件等进行复杂部件的造型设计。(1)按照后附图纸(DZoOO5、DZ0006)的型面特点和曲面造型的需要，选用现场提供的CAD/CAM软件等建立零件的几何模型，进行复杂部件的造型设计。(2)完成以上全部内容后，将所有完成的文件保存在计算机“U盘：2022复杂部件数控多轴联动技术场次-赛
5、位”文件夹下，文件名称为“造型DZoOo5.stp、造型DZOOO6.stp”，文件格式为stpo(3)文件中不得出现泄露身份的信息，一经发现取消参赛资格。注意：选手在保存该造型文件时，务必自行删除与创新设计相关的特征，对照图纸设计部分进行文件保存。如图1示例：保留双点划线框内图1双点划线区域位置示例任务3数控多轴联动仿真加工根据以下要求，完成复杂部件多轴联动编程与仿真。按照后附图纸(DZ0005xDZ0006)的技术要求，选手根据对DZ0005sDZOOO6零件的加工工艺安排，在CAM软件中编程、后置处理程序，在仿真软件中设置刀具、毛坯、加工坐标系等，然后导入后置处理的程序，进行仿真加工。(
6、1)将仿真后的所有完成的文件汇总打包保存在计算机“U盘:2022复杂部件数控多轴联动技术场次-赛位仿真”文件夹下，项目名称为“仿真加工DZoOO5、仿真加工DZOOO6”。注意：项目文件要保证能在另一台电脑上能打开，并能进行过程仿真。(2)文件中不得出现泄露身份的信息，一经发现取消参赛资格。任务4辅助部件数控编程与加工根据以下要求，完成辅助部件的数控编程与加工。按照后附图纸(DZ0001-DZ0004)的技术要求，利用赛场提供的设备及零件毛坯,按照自行设计的工艺，自选数控编程方式，采用铳、钻、锋、钱等方式完成辅助零件的加工，并符合技术要求及保证加工精度。任务5数控多轴联动加工根据以下要求，完成
7、复杂部件多轴加工。按照后附图纸(DZoOO5、DZ0006)的技术要求，将完成后置处理及仿真加工验证后的数控加工程序传输至加工中心，根据工艺选择相应的刀具完成复杂部件多轴加工。图2拉伸建模平面展开效果图选手将给定图案的文件(文件名：lunkuo.dxf)导入编程软件(文件已储存在选手领取的U盘中)，按图纸中的技术要求进行造型设计和加工。给定图案的拉伸建模平面展开效果图如图2所示。任务6零件创新设计加工根据要求，完成零件的创新设计并加工。根据赛场提供的毛坯和电机(可自带标准件)，按照工作任务和装配要求进行创新零件设计，最终实现由电机驱动创新设计部件，带动机构(辑轴)工作，完成铝箔轧花。创新设计的
8、零件外观美观无毛刺。注意：创新设计需要在指定的双点划线区域内完成，不得超出区域破坏部件原有特征。任务7零、部件装配与调试根据图纸要求，完成已加工部件与相关辅助零件的装配及调试。按照后附图纸，利用赛场提供的标准件和工具，根据装配图纸要求，将加工完成零部件进行装配，并按技术要求调试，达到整体技术要求。最后用赛位提供的铝箔材料试压成型，要求试压2片与图纸(DZ0006)相符，将结果展示给裁判，裁判确认后再将装配好的部件拆散，分别装在现场提供的气泡密封袋中，自带的齿轮、键、相关标准件及试压好的2片铝箔也一起提交。任务8职业素养与操作安全考核选手在比赛过程中表现出的职业素养、安全规范等。(1)选手分工合
9、作合理、工作细心细致；(2)执行自行设计的生产工艺步骤；(3)操作设备规范、生产效率较高；(4)正确使用工具、量具；(5)合理利用原材料及装配过程中正确消耗材料；(6)处理废弃物符合环保要求；(7)现场安全、文明生产。注：1.所有任务的完成时间都在竞赛时间内，包括装配试压。2.比赛结束时选手应在现场评分表中按手印，以确认自己的竞赛过程。四、图纸(DZOOOODZ0006)详见附件技力1.按自行设计的装配工成机构，空载运动灵活.2 .手动压印，试用0.2仅压成型并切割，要求从氏耳应与图纸展开图案一致.3 .创新设计部分，在指求进行创新零件设计并加I连接与固定，零件外观美西4 .启动电机，机构运行
10、箔纸从底板表面送入，滚压向观察，图案形状和位置应5 .装配过程注意安全.g4XR576135+0：05CCl+00732.5+0.027-0.18790123491n+0.0712+0.01e?o1.OIO-、-0.3281.65CDE葬2、071.5的表面展开图为包裹平面轮廓线。其中轮廓I在图示线条的基础上两恻各偏置0.75DInb轮廓2、3、4提供CAD文件，通过U盘DXF文件导入，按图示要求定向定位，并在所提供线条的基础.上进行荀3、滚齿均匀分布，数量为52。4、滚动轴承装好后用手转动灵活、F稳。5、未注圆角R5,未注倒角C0.5,未注线性公差0.1,未注角度公看0.5,6、所有展开图形
11、及齿轮在071.砂卜圆而上凸起的高度为L85mu1、键槽及卡簧槽选手按需加工。2022年全国职业院校技能大赛高职组“复杂部件数控多轴联动加工技术赛项任务评分表（任务1：数字化工艺编制）此项评分，由五位裁判同时打分，去掉一个最高分，去掉一个最低分，其余三个取分值平均分。加密号：评分内容评分标准配分裁判打分得分备注加工目录清单清单内容：6个图纸零件加装配图1A进10结比。判广分按科裁行打果硼BCDE机械加工工艺过程卡片1、工序内容按照比赛加工情况编写，各用件加工安排齐全，顺序合理。2、工序内容中具有图形元素与特征描述。3、夹具选择合理，定位基准符合基准选抻原则。3ABCDE零件1加工工序过1、工序
12、卡片编号与工艺卡片对应，基本传息无误。2、工步内容完整，每一步加工的对象具羊形状特征描述，并说明加工要求。3、刀具号、刀具规格前后对应，主轴转退与切削速度按照VC=/1000进行计算，进给量与切削深度根据实际情况合理选择。3ABCDE零件2加工工序过程卡片3ABCDE零件3加工工序过程卡片.3ABCDE零件4加工工序过程卡片!3ABCDE零件5加工工序过程卡片3ABCDE零件6加工工序过程卡片3ABCDE装配工艺卡片1、装配卡片编号与工艺卡片对应，基本信息无误。2、装配过程完整、顺序安排合理。3ABCDE合计裁判签名：任务评分表（任务2：复杂部件造型）此项评分，由五位裁判同时打分，去掉一个最高
