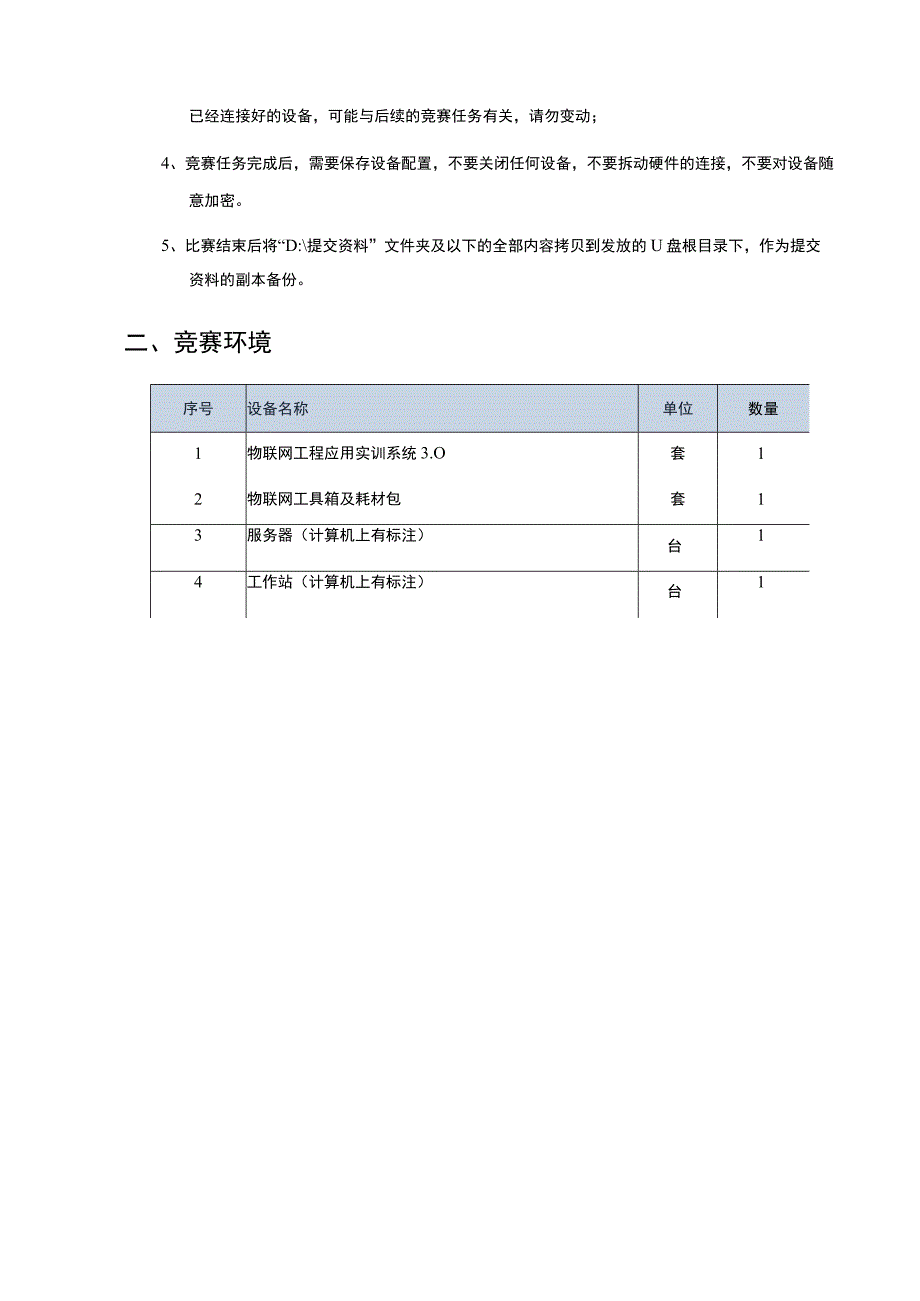

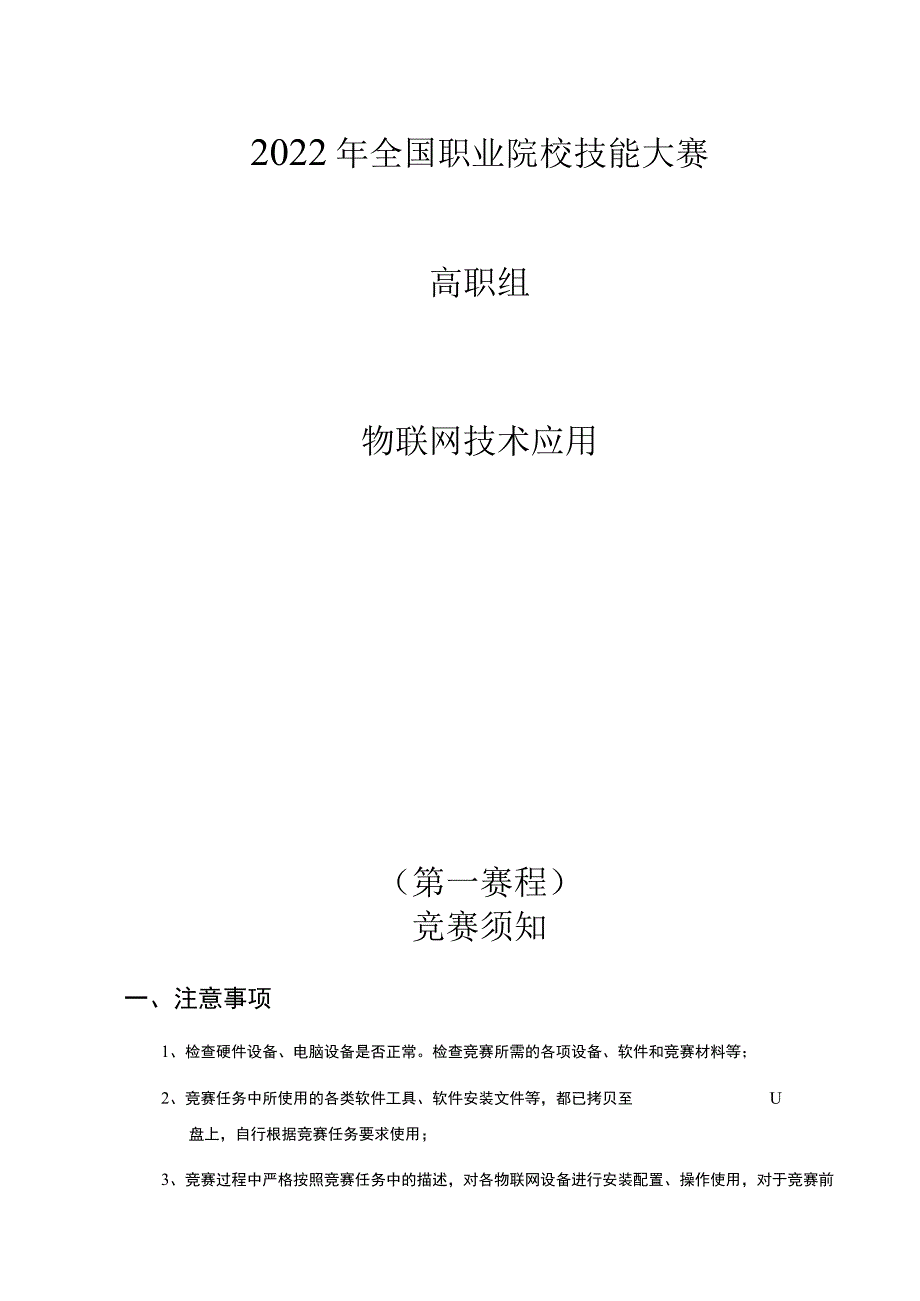

1、2022年全国职业院校技能大赛高职组物联网技术应用（第一赛程）竞赛须知一、注意事项1、检查硬件设备、电脑设备是否正常。检查竞赛所需的各项设备、软件和竞赛材料等；2、竞赛任务中所使用的各类软件工具、软件安装文件等，都已拷贝至U盘上，自行根据竞赛任务要求使用；3、竞赛过程中严格按照竞赛任务中的描述，对各物联网设备进行安装配置、操作使用，对于竞赛前已经连接好的设备，可能与后续的竞赛任务有关，请勿变动；4、竞赛任务完成后，需要保存设备配置，不要关闭任何设备，不要拆动硬件的连接，不要对设备随意加密。5、比赛结束后将“D:提交资料”文件夹及以下的全部内容拷贝到发放的U盘根目录下，作为提交资料的副本备份。二

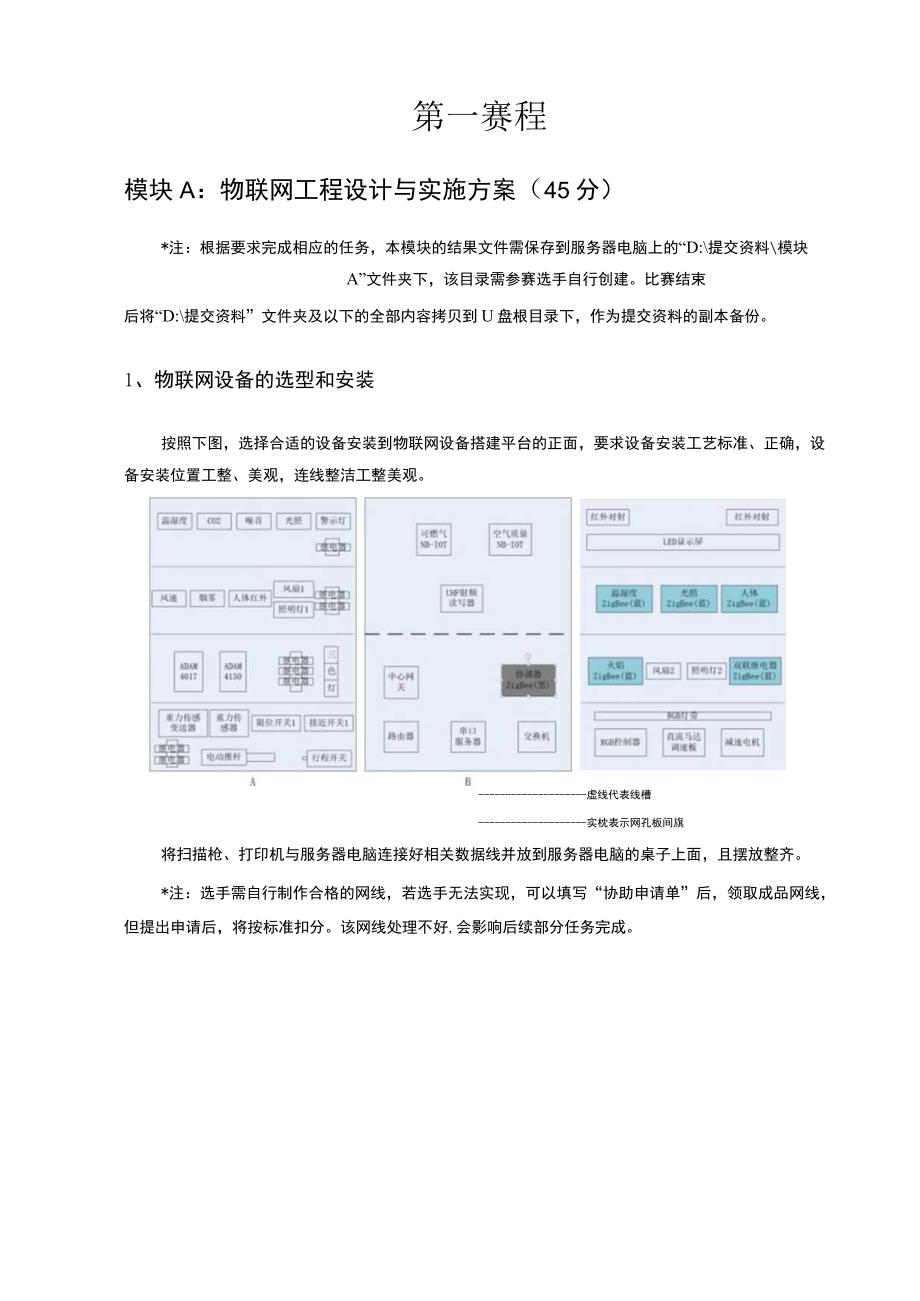

2、、竞赛环境序号设备名称单位数量1物联网工程应用实训系统3.O套12物联网工具箱及耗材包套13服务器（计算机上有标注）台14工作站（计算机上有标注）台1第一赛程模块A：物联网工程设计与实施方案（45分）*注：根据要求完成相应的任务，本模块的结果文件需保存到服务器电脑上的“D:提交资料模块A”文件夹下，该目录需参赛选手自行创建。比赛结束后将“D:提交资料”文件夹及以下的全部内容拷贝到U盘根目录下，作为提交资料的副本备份。1、物联网设备的选型和安装按照下图，选择合适的设备安装到物联网设备搭建平台的正面，要求设备安装工艺标准、正确，设备安装位置工整、美观，连线整洁工整美观。虚线代表线槽实枕表示网孔板间
3、旗将扫描枪、打印机与服务器电脑连接好相关数据线并放到服务器电脑的桌子上面，且摆放整齐。*注：选手需自行制作合格的网线，若选手无法实现，可以填写“协助申请单”后，领取成品网线，但提出申请后，将按标准扣分。该网线处理不好,会影响后续部分任务完成。2、感知层设备的连接和配置请参赛选手自行选择合适的端口，完成所安装设备的连接和配置，并根据下表设置云平台相关的设备参数。名称云平台标识温度m_temp湿度mhum噪音m_noise光照m_light二氧化碳m_co2报警灯m_alarm人体红外m_body烟雾m_smoke风速m_windspeed风扇infan照明灯m_lamp三色灯红灯m_red三色灯
4、绿灯m_green三色灯黄灯inyellow重力传感器m_weigh限位开关接近开关m_near电动推杆m_pushrod行程开关Iiitravel红外对射m_infraredLed显示屏led_display光照ZigBeez_light火焰ZigBeez_fire温度ZigBeez_temp湿度ZigBeez_hum人体ZigBeez_body风扇ZigBeez_fan照明灯ZigBeez_lampRGB灯带rgb_IampbeIt注：硬件设备未出现在此表中，则由参赛选手自行设置参数。3、ZigBee模块的烧写与配置请参赛选手参考下表所给定的参数配置，根据任务要求完成对主控器、传感器模块、
5、继电器模块的参数配置。（注：ZigBee、LoRa信号如果出现信号干扰时，参赛选手可自行选取其他的参数值进行设置，注意参数值的唯一性）。设备参数值所有模块网络号（PanID）根据给定的参数设定信道号(Channel)根据给定的参数设定序列号自行设定4、局域网路由器的配置请参赛选手完成无线路由器的相关配置，如果无法进入路由器管理界面需自行将路由器重置成出厂设置，再访问管理地址并重新设定管理密码后，方可进入管理界面，现场将提供一根专门的网线用于连接到云平台。网络配置项配置内容网络设置WAN口连接类型固定IP地址IP地址192.168.【赛位号】.1子网掩码255.255.255.O网关首选DNS1
6、92.168.【赛位号】.254192.168.【赛位号】.254无线设置无线功能关闭局域网设置LAN口IP设置手动IP地址172.16.【赛位号】.1子网掩码255.255.255.O任务要求：A将路由器、交换机、服务器、工作站、串口服务器、摄像头、物联网网关等设备组成局域网，确保整个网络畅通。完成以上任务后请做以下步骤： 将路由器上网设置的界面截图，另存为A-4-l.jpg。 将路由器LAN口设置的界面截图，另存为A-4-2.jpg。 将路由器无线设置进行截屏，另存为A-4-3.jpg。 打开浏览器，进入物联网云平台首页界面截图，另存为A-4-4.jpg。5、网络设备IP的配置请参赛选手按
7、照下表的内容结合所用到的设备，设置相应的IP地址、子网掩码、网关地址等的设定。各设备网络接口方式自行设定，并确保整个网络畅通。设备名称配置内容备注服务器IP地址：172.16.【赛位号】.11工作站IP地址：172.16.【赛位号】.12网络摄像头IP地址：172.16.【赛位号】.13物联网应用开发终端号】.14IP地址：172.16.阕7串口服务器IP地址：172.16.【赛位号】.15中心网关IP地址：172.16.【赛位号】.16用户名：newland密码:newland虚拟机(UbUntU)IP地址：172.16.【赛位号】.17用户名：newland密码:newland任务要求：A
8、利用IP扫描工具，扫描局域网中的各终端IP地址。 IP地址至少需体现：服务器、工作站、串口服务器、中心网关。完成以上任务后请做以下步骤： 将扫描到的IP地址截图，另存为A-5T.jpg。6、LED显示屏的调试请参赛选手根据任务要求，完成LED屏幕的调试并提交相关材料。若摄像头无法显示画面，需安装摄像头IE浏览器显示插件“clientplus_setup.exe”，并将画面设置成DireCtDrawo任务要求：1.ED显示屏上输出“IOT+两位赛位号”（不足两位前面补0,使用摄像头将LED显示屏显示的内容拍摄下来，要求拍摄内容清晰、完整，另存为A-6T.jpg。7、识别和打印设备的调试请参赛选手
9、安装好热敏票据打印机，并根据以下任务要求完成相关操作。Iiiiiiiiiiiiiiiiiiiiiiiiiiii任务要求：A使用识别设备识别上图一维码对应的值。A将一维码对应的值生成二维码。A使用热敏票据打印机将二维码打印出来，不用撕下。完成以上任务后请做以下步骤： 将识别出来的一维码值保存到记事本中，另存为A-7T.txto 将生成的二维码图片另存为A-7-2jpg。8、UHF射频读写器的调试请参赛选手根据任务要求，完成UHF射频读写器的调试并提交相关材料。任务要求：A使用UHF射频读写器调试工具读取超高频标签EPC号数据。完成以上任务后请做以下步骤：使用红色矩形圈出接收区中表示EPC号的数据
10、位置，要求用精准圈出并截图，另存为A-8T.jpg。9、物联网中心网关的配置请参赛选手登录物联网中心网关管理界面，按照下表添加所需的连接器,完成相关的配置。设备连接器名称连接设备端口UHF射频读写器UHF串口服务器COMlLED显示屏LedCOM2ADAM4150ADAM4150COM3ZigBee协调器ZigBeeCOM4ADAM4017ADAM4017C0M5RGB灯带RGB中Rl人RS485任务要求：完成串口服务器指定端口的配置。完成中心网关的RJ45口直连路由器LAN口。在中心网关添加表中所列的连接器，并正确配置连接器参数。确保中心网关能采集到正确数据和控制相关执行器设备确保采集到的数
11、据能正确上报到物联网云平台。完成以上任务后请做以下步骤： 将UHF射频读写器的编辑连接器界面截图，另存为A-9-1.jpg。 将LED显示屏的连接器编辑界面截图，另存为A-9-2.jpgo 将ADAM4150的连接器编辑界面截图，另存为A-9-3.jpg。 将ZigBee协调器的连接器编辑界面截图，另存为A-9-4.jpg。 将ADAM4017的连接器编辑界面截图，另存为A-9-5.jpg。 将RGB灯带的连接器编辑界面截图，另存为A-9-6.jpg。 进入数据监控界面，选择ZigBee连接器页签，要求可以看到ZigBee下的各种设备采集的数据后截图，另存为A-9-7.jpg。10、智能门店应
12、用的部署在服务器上安装部署智能门店服务端程序、附加智能门店数据库，使得用户能够正常进入Web端智能门店管理系统。任务要求：A登陆Web端智能门店管理系统根据下列门店信息，创建一个新门店。项目值门店编号166+三位赛位号门店名称门店+三位赛位号营业年份10手机18900000+三位赛位号责任代理人责任人+二位赛位号门店图片U盘资料中提供的门店图片A在WCb端智能门店系统为上述门店新增一个员工，其他未明确的内容由参赛选手自行设定。项目值员工姓名员工账号员工+三位赛位号Staff+三位赛位号员工密码123456所属门店本任务中要求添加的门店是否店长是员工头像U盘资料中提供的员工图片A完成PC端智能门
13、店管理系统的安装配置，使用新添加的员工账号进入PC端智能门店管理系统。在PC端智能门店管理系统中录入下表4个商品信息j用完成商品的入座操作（需伸用交褰咨料探供的商品图U名称条码价格M立数量I华为Inate20Illllllllllllllllllllllllllllllllin3999部2小米Mix3Iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii3299台3荣耀v20Iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii3599部3IPhoneXSIiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii8999部2完成以上任务后
14、请做以下步骤：将Web端智能门店管理系统“门店管理”下的门店的编辑界面截图，另存为AToTjpg,要求图中可以看到新添加的门店信息。将Web端智能门店管理系统“员工管理”界面截图，另存为A-10-2.jpg,要求图中可以看到新添加的员工信息。将PC端智能门店程序“商品管理”界面截图，另存为A-IO-3.jpg1要求图中可以看到要求录入的商品和库存信息。11、环境云的使用在工作站上安装部署“智能环境云”软件，参赛选手配置好相应的参数后进入环境云,根据任务要求完成相关的操作。传感器名称标识名连接类型单位设备PM2.5mpm2_5串口PPmNS（通用版）/LoRa模块电导率m_conductivity串口S/m阵（通用版）1。1模块甲烷m-Mthanel串口%rhNS（LoRa版）井盖超声波串口mmNS（LO
