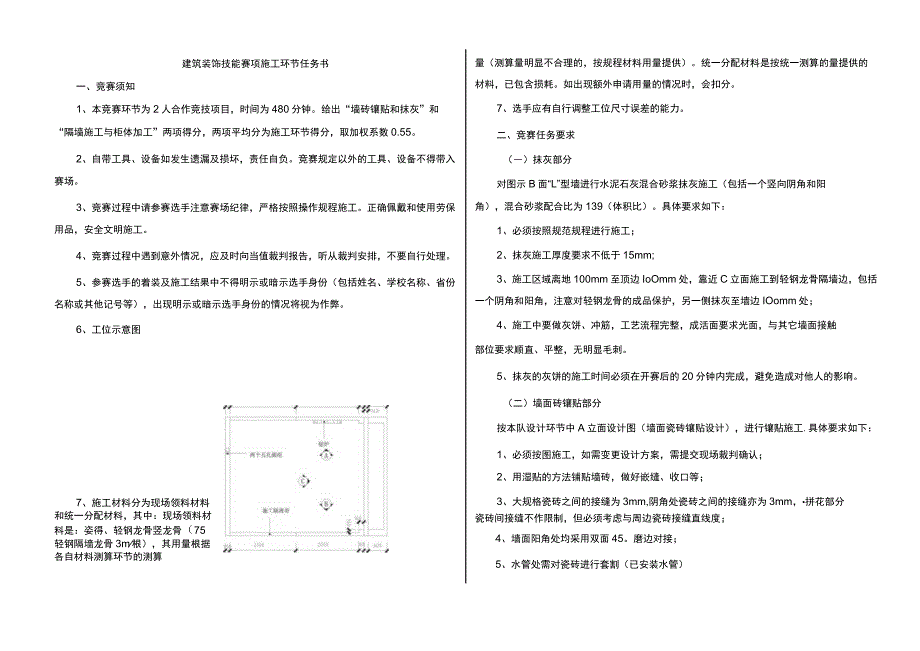

1、建筑装饰技能赛项施工环节任务书一、竞赛须知1、本竞赛环节为2人合作竞技项目，时间为480分钟。给出“墙砖镶贴和抹灰”和“隔墙施工与柜体加工”两项得分，两项平均分为施工环节得分，取加权系数0.55。2、自带工具、设备如发生遗漏及损坏，责任自负。竞赛规定以外的工具、设备不得带入赛场。3、竞赛过程中请参赛选手注意赛场纪律，严格按照操作规程施工。正确佩戴和使用劳保用品，安全文明施工。4、竞赛过程中遇到意外情况，应及时向当值裁判报告，听从裁判安排，不要自行处理。5、参赛选手的着装及施工结果中不得明示或暗示选手身份（包括姓名、学校名称、省份名称或其他记号等），出现明示或暗示选手身份的情况将视为作弊。6、工
2、位示意图7、施工材料分为现场领料材料和统一分配材料，其中：现场领料材料是：姿得、轻钢龙骨竖龙骨（75轻钢隔墙龙骨3m根），其用量根据各自材料测算环节的测算量（测算量明显不合理的，按规程材料用量提供）。统一分配材料是按统一测算的量提供的材料，已包含损耗。如出现额外申请用量的情况时，会扣分。7、选手应有自行调整工位尺寸误差的能力。二、竞赛任务要求（）抹灰部分对图示B面“L”型墙进行水泥石灰混合砂浆抹灰施工（包括一个竖向阴角和阳角），混合砂浆配合比为139（体积比）。具体要求如下：1、必须按照规范规程进行施工；2、抹灰施工厚度要求不低于15mm;3、施工区域离地100mm至顶边IoOmm处，靠近C立
3、面施工到轻钢龙骨隔墙边，包括一个阴角和阳角，注意对轻钢龙骨的成品保护，另一侧抹灰至墙边IOomm处；4、施工中要做灰饼、冲筋，工艺流程完整，成活面要求光面，与其它墙面接触部位要求顺直、平整，无明显毛刺。5、抹灰的灰饼的施工时间必须在开赛后的20分钟内完成，避免造成对他人的影响。（二）墙面砖镶贴部分按本队设计环节中A立面设计图（墙面瓷砖镶贴设计），进行镶贴施工.具体要求如下：1、必须按图施工，如需变更设计方案，需提交现场裁判确认；2、用湿贴的方法铺贴墙砖，做好嵌缝、收口等；3、大规格瓷砖之间的接缝为3mm,阴角处瓷砖之间的接缝亦为3mm，拼花部分瓷砖间接缝不作限制，但必须考虑与周边瓷砖接缝直线度

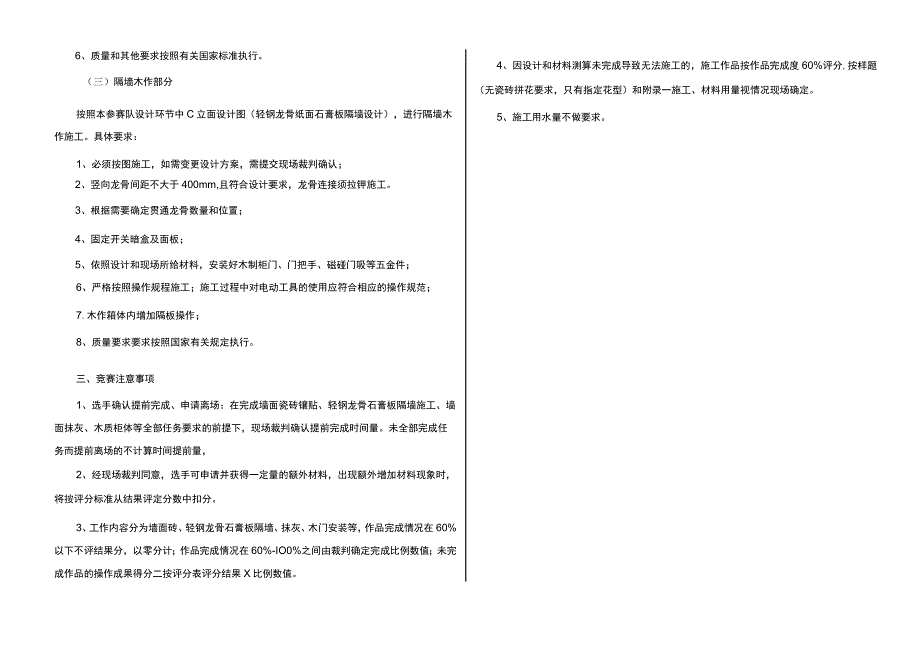

4、；4、墙面阳角处均采用双面45。磨边对接；5、水管处需对瓷砖进行套割（已安装水管）6、质量和其他要求按照有关国家标准执行。（三）隔墙木作部分按照本参赛队设计环节中C立面设计图（轻钢龙骨纸面石膏板隔墙设计），进行隔墙木作施工。具体要求：1、必须按图施工，如需变更设计方案，需提交现场裁判确认；2、竖向龙骨间距不大于400mm,且符合设计要求，龙骨连接须拉钾施工。3、根据需要确定贯通龙骨数量和位置；4、固定开关暗盒及面板；5、依照设计和现场所给材料，安装好木制柜门、门把手、磁碰门吸等五金件；6、严格按照操作规程施工；施工过程中对电动工具的使用应符合相应的操作规范；7.木作箱体内增加隔板操作；8、质量
5、要求要求按照国家有关规定执行。三、竞赛注意事项1、选手确认提前完成、申请离场：在完成墙面瓷砖镶贴、轻钢龙骨石膏板隔墙施工、墙面抹灰、木质柜体等全部任务要求的前提下，现场裁判确认提前完成时间量。未全部完成任务而提前离场的不计算时间提前量，2、经现场裁判同意，选手可申请并获得一定量的额外材料，出现额外增加材料现象时，将按评分标准从结果评定分数中扣分。3、工作内容分为墙面砖、轻钢龙骨石膏板隔墙、抹灰、木门安装等，作品完成情况在60%以下不评结果分，以零分计；作品完成情况在60%-IO0%之间由裁判确定完成比例数值；未完成作品的操作成果得分二按评分表评分结果X比例数值。4、因设计和材料测算未完成导致无
6、法施工的，施工作品按作品完成度60%评分,按样题（无瓷砖拼花要求，只有指定花型）和附录一施工、材料用量视情况现场确定。5、施工用水量不做要求。8、警示(1)文件夹名称和设计成果文件名称不符合要求的，按“0分”处置。文件中出现“姓名、校名、机位(工位)号、参赛号”及做任何表明身份的标记(需当值裁判确认签字)，均不给予评分，成绩按照“0分”处理。设计成果文件未存入相应文件夹、文件夹存储位置错误的，按未完成任务处理。(2)不得提前交卷。(3)为减少因突发情况造成的损失，选手应在竞赛过程中注意手动保存竞赛成果文件。(4)遇到意外情况，应及时向裁判报告，听从裁判安排，不要自行处理。经现场技术支持及裁判人
7、员鉴定，非人为原因造成的电脑及软件死机，根据情况由裁判长确定加时的时间，所加时间从选手提出报告开始计时。(5)赛场提供的所有纸质材料不得带出赛场，离开赛场时不要关闭电脑。关机可能导致保存文件丢失由选手负责。二、竞赛任务要求(一)现场考察工位与设计环节合并进行。(二)材料测算环节(共计100分)1、任务内容本赛项内容为规定赛项，其中计算内容不少于附录一，可以合作完成。按现场测量工位尺寸和本队设计内容，完成A立面墙面瓷砖镶施工，B立面1:3：9混合砂浆抹灰施工，C立面轻钢龙骨和木作施工所用材料的用量和费用测算(注2022年全国职业院院校技能大赛中职组建筑装饰技能赛项材料测算环节任务书工位号：一、竞
8、赛须知1、本竞赛环节为2人合作竞技项目，2名选手共同完成,参赛队材料测算环节总分IoO分，加权系数0.1。2、本竞赛环节总时长为连续60分钟(不含工位测量)。3、竞赛时不允许携带有存贮、记忆、拍照、计算等功能的物品。4、自带工具测量，对测量导致的遗漏及错误，由选手自行负责。5、赛场只提供的装饰材料样品。6、所采用的办公软件为WOrd2010、Excel2010.7、文件夹、设计成果文件的命名和存储(1)文件夹命名在电脑D盘根目录下建立一个文件夹，按照参赛选手抽取的机位号命名，格式为“机位号+施工材料测算”。成果文件保存在文件夹中，并复制到U盘相应文件夹内。(2)成果文件的命名成果文件以材料测算
9、文件的内容命名，示例如下：表格文件命名示例：“材料预算封面xs(X)”或“材料预算封面doc(5)工程量计算书采用EXCEL编制，应包括标题、表头、正表、表尾。其中：表头应有工程名称、表号；正表应包括：项目编号、名称，计量单位，工程部位，工程量计算算式，计算结果及项目工程量合计等；表尾应有编制人、审核人、日期等。页面设置A3,横向，表头采用黑体12号字体，正表内容采用仿宋11号字体，其余格式自定，文档的排版要美观大方。要求工程项目名称规范，计量单位合理。(6)材料分析表采用EXCel编制，应包括标题、表头、正表、表尾。其中：表头应有工程名称、表号；正表应包括：材料编号、名称、规格、计量单位、对
10、应的工程项目和部位、工程量(含单位)、材料单位消耗量(含净用量和损耗量)和总消耗量；表尾应有编制人、审核人、日期等。有配合比的材料(如砂浆等)要有中间计算过程，最后分解为市场材料，必要时可增加备注。材料用量分析准确，计量单位合理，工程量数据应与工程量计算书对应。页面设置A3,横向，表头采用黑体12号字体，表格内容采用仿宋11号字体，其余格式自定，文档的排版要美观大方。(7)材料费用计算采表用EXCel编制，应包括标题、表头、正表、表尾。其中：表头应有工程名称、表号；正表应有：材料编号、名称、规格、计量单位、材料数量、单价、合价等，并进行费用小计和总计；表尾应有编制人、审核人、曰期等。材料用量、
11、计量单位等与材料分析表对应，材料单价与附录一对应。页面设置A3,横向，表头采用黑体12号字体，表格内容采用仿宋11号字体，其余格式自定，文档的排版要美观大方。(8)必须采用指定办公、表格处理软件完成该环节的比赛内容。意：工位尺寸以任务书为准)。本任务应包括：封面、编制说明、工程量计算书、材料用量分析表，材料费用计算表等内容。材料测算中，部分材料是下一步施工限额领料的依据，要求满足施工用量要求，力求计算准确，表格设计美观合理。2、任务要求(1)材料测算的依据包括：参赛队的设计图纸、工程量计量依据和材料消耗指标依据、材料价格依据。建筑面积统一按1102r112考虑。(2)材料用量和规格必须与施工图
12、设计相一致，内容必须包括但不限于附录一的内容，工位尺寸参考任务书。(3)封面要求采用WOrd编制，应包括：工程名称、材料总价、单方造价、编制单位、编制人、复核人、编制时间等内容，但不得泄露本队的任何信息。各项目的内容需加下划线且居中布置，不得缺项。页面设置A4,纵向，左右边距为191cm,上下边距为2.54cm。主标题2号仿宋加粗，其他自定。(4)编制说明采用WOrd编制，应包括：项目概况、建设地点、影响材料用量的施工工艺及参数说明、主要材料的质量和规格要求等。内容的最低要求：项目概况至少包括项目名称、建设规模、编制依据(应列出不少于3项)、工程内容(至少包含分部工程名称)；建设地点应为赛项所
13、在县市名称；其他内容根据设计自行描述，但不得缺项。格式要求：页面设置A4,纵向，左右边距2.54cm,上下边距为3.18Cn标题类采用黑体小四号字体，正文采用仿宋五号字体，其他自定。附录一：材料测算表序号名称单位数量单价备注1白色墙面瓷砖（200mm*300mm）块5.52黄色墙面瓷砖（100mm*100mm）块4.23红色墙面瓷砖（100mmMOOmm）块4.24瓷砖胶（粘贴瓷砖用）9155填缝剂（勾缝剂）kg116瓷砖砖缝十字架胶粒（3mm）个0.0787水泥（墙面抹灰用）7658消解石灰膏（墙面抹灰用）rrt8129中砂（墙面抹灰用）m62210耐火纸面石膏板（240012009.5mm
