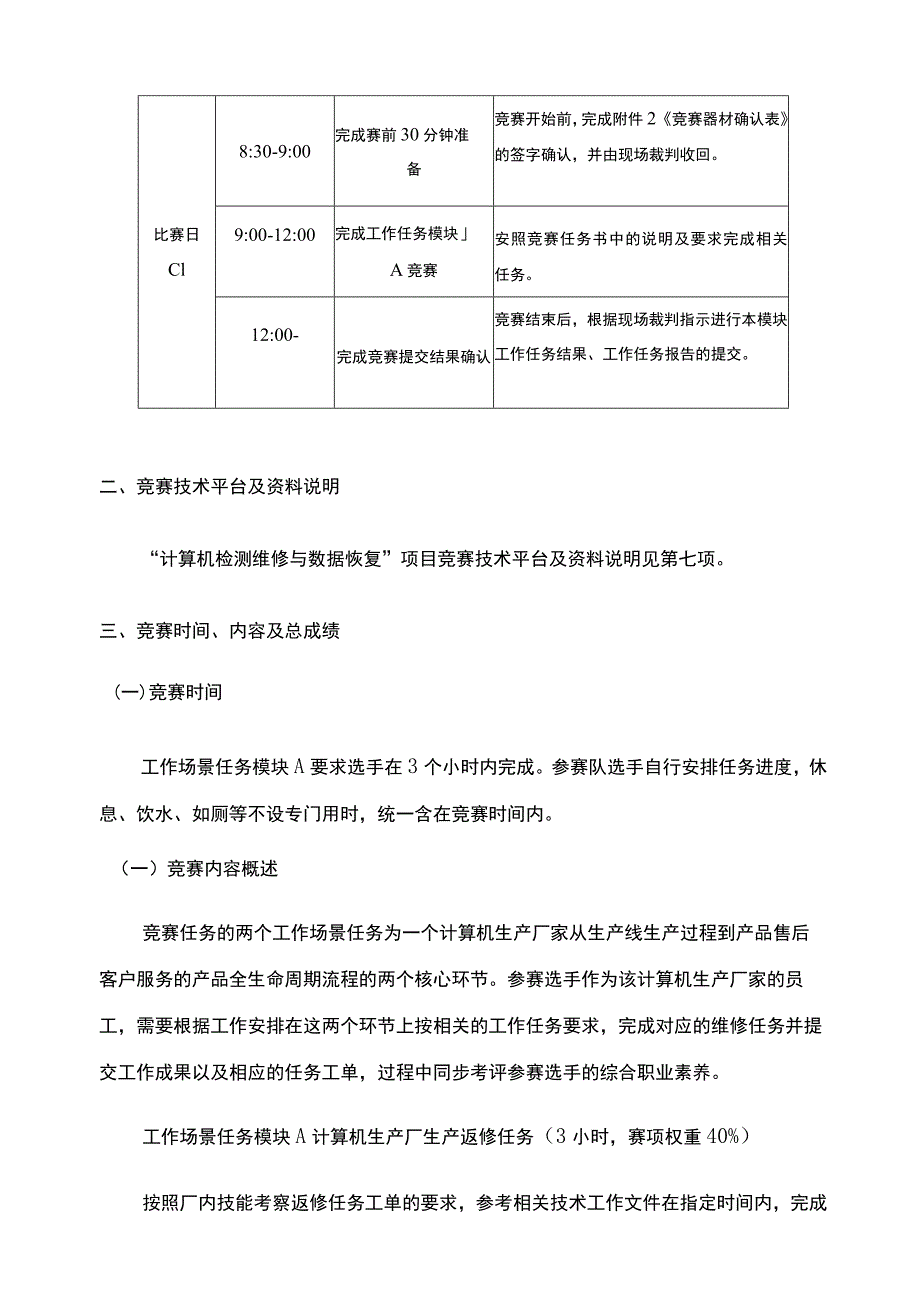

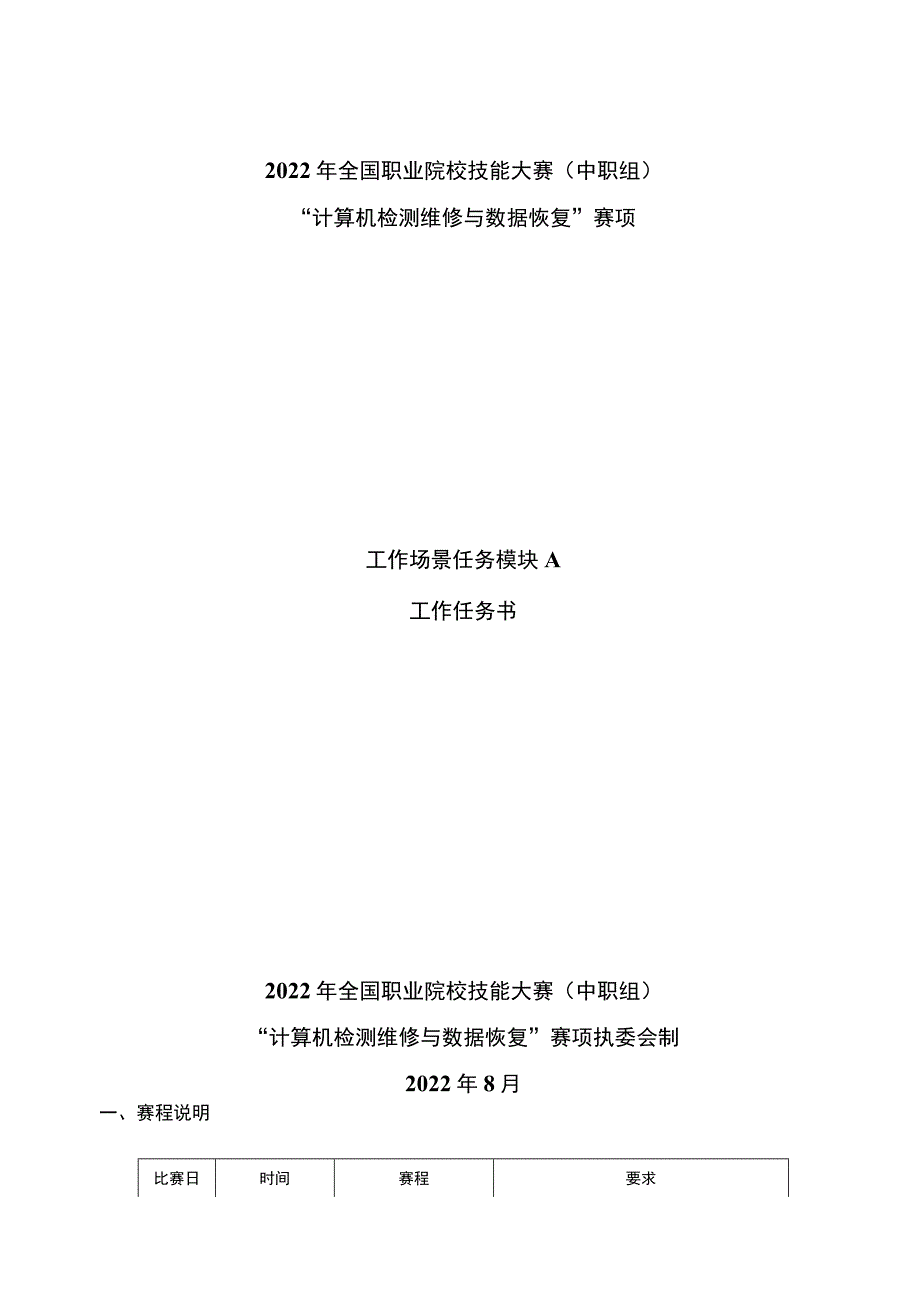

1、炬幡镣走ttps:P2022年全国职业院校技能大赛（中职组）“计算机检测维修与数据恢复”赛项工作场景任务模块A工作任务书2022年全国职业院校技能大赛（中职组）“计算机检测维修与数据恢复”赛项执委会制2022年8月一、赛程说明比赛日时间赛程要求比赛日Cl8:30-9:00完成赛前30分钟准备竞赛开始前，完成附件2竞赛器材确认表的签字确认，并由现场裁判收回。9:00-12:00完成工作任务模块A竞赛安照竞赛任务书中的说明及要求完成相关任务。12:00-完成竞赛提交结果确认竞赛结束后，根据现场裁判指示进行本模块工作任务结果、工作任务报告的提交。二、竞赛技术平台及资料说明“计算机检测维修与数据恢复”
2、项目竞赛技术平台及资料说明见第七项。三、竞赛时间、内容及总成绩(一)竞赛时间工作场景任务模块A要求选手在3个小时内完成。参赛队选手自行安排任务进度，休息、饮水、如厕等不设专门用时，统一含在竞赛时间内。（一）竞赛内容概述竞赛任务的两个工作场景任务为一个计算机生产厂家从生产线生产过程到产品售后客户服务的产品全生命周期流程的两个核心环节。参赛选手作为该计算机生产厂家的员工，需要根据工作安排在这两个环节上按相关的工作任务要求，完成对应的维修任务并提交工作成果以及相应的任务工单，过程中同步考评参赛选手的综合职业素养。工作场景任务模块A计算机生产厂生产返修任务（3小时，赛项权重40%）按照厂内技能考察返修
3、任务工单的要求，参考相关技术工作文件在指定时间内，完成指定的计算机主板指定电路功能板的故障检测及维修任务，参赛选手需提交：（1）按任务工单所提示的方式，将电路功能板上故障元器件位号信息提交技能考核平台机评系统进行机评（10%）。（2）按要求将修复后的电路功能板在检测平台进行检测，并提交检测结果（30%）；（三）竞赛总成绩“计算机检测维修与数据恢复”项目竞赛总成绩为100分。四、任务说明工作场景任务模块A计算机主板生产厂生产返修任务（3小时，相关性权重35%）工作任务描述：李雷在著名的某代工厂工作，他是计算机主板生产线上生产返修工位上的一名维修工程师，他的主要工作职责是对每天生产线上未检测通过的
4、主板进行修复，并再次进行检测，主板检测合格后返回生产线，保障正常的生产出货。生产线每半年组织一次技能考察，对常见故障按照计算机主板的单元模块进行了分解，为技能考察提供的单元模块的分解测试，确保工程师的基础技能原理掌握到位。李雷报名参加了此次技能考察，他需要在指定时间内，完成指定的计算机主板功能单元的故障检测，并按照任务工单的要求，记录所修复的计算机主板功能单元的基础信息，故障现象，故障原因分析，修复方式和修复后的测试数据读数，并提交到自动检测系统当中进行最终的质量检测验证。按照厂内技能考察返修任务工单（裁判长抽取竞赛用赛题参数之后，以返修任务工单的形式下达）的要求，参考相关技术工作文件在指定时
5、间内，完成指定的计算机主板指定电路功能板的故障检测及维修任务，参赛选手需提交：1.l按任务工单所提示的方式，将电路功能板上故障元器件位号信息提交技能考核平台机评系统进行机评，请注意，针对每块电路功能板的配分，漏判故障点不得分，误判故障点需倒扣本块电路功能板故障点分数，每块电路功能板最低得分为。分（10%）;1.2按要求将修复后的电路功能板在检测平台进行检测，并提交检测结果（30%）o在竞赛时间内，依据大赛执委会提供的技术文件（包括电路板原理图等），完成指定电路功能板的故障检测并进行维修。返修任务工单将指定含有故障的15块电路功能板，每块电路功能板均有若干不同的故障点。其中“电路功能板1”为指定
6、维修板卡，“电路功能板2至15”在竞赛开始前由裁判组从150套赛卷中随机抽取，并打印后下发给参赛选手，具体说明如下：电路功能板编号电路功能板名称电路功能板1台式机南北桥电路功能板电路功能板2电路功能板3电路功能板4电路功能板5电路功能板6电路功能板7电路功能板8电路功能板9电路功能板10电路功能板11电路功能板12电路功能板B电路功能板14电路功能板15注：待维修的部分电路功能板上存在跳线帽，选手在维修过程中请勿更换其位置。返修任务工单要求：(1)使用万用表、示波器、直流稳压电源等工具进行故障检测；(2)选用相应的电子元器件进行故障维修，并在竞赛结束后听从现场裁判指令，通过智能检测平台提交电路
7、板“电路功能板1”的维修结果。在竞赛过程中严禁使用智能检测平台检测任何电路功能板和提交维修结果；(3)维修过程中使用的元器件全部在提供的元件包中，每个可能的故障元器件均提供了2个备件，竞赛过程中不得再申领元器件。五、竞赛结果提交要求该模块的工作任务成果请按照任务工单的具体要求分别进行技能考核平台机评系统的提交，完成机评判分。六、评分标准一级指标相关性权重二级指标相关性权重评分方法L工作场景任务模块A40%1.1检测维修故障器件位置号信息提交10%客观性评分（机评）I2电路功能板维修后故障检测结果30%客观性评分（机评）2.工作场景任务模块B55%2.1客户服务任务工单填写2.2.1存储介质一（
8、八）数据恢复结果5%10%主观性评分客观性评分（机评）222存储介质二（B）数据恢复结果8%客观性评分（机评）223存储介质三（C）数据恢复结果7%客观性评分（机评）2.2.4存储介质四（D）数据恢复结果6%客观性评分（机评）2.2.5存储介质五（E）数据恢复结果5%客观性评分（机评）2.2.6存储介质六（F）数据恢复结果4%客观性评分（机评）231修复后计算机主机硬件功能5%客观性评分（人工）232修复后计算机主机操作系统安装3%客观性评分（人工）2.3.3修复后计算机主机配置设置2%客观性评分（人工）3.选手职业素养综合考评;35%三意：评，竞赛过程当中符合安全操作规范2%主观性评分电路功
9、能板、仪器、工具整理1%主观性评分工位环境整洁分结果若出现分值相同情况，则依据2%工作场*主观性评分费任务模块、工作任务子项得分，裁判长现场裁决加赛方案的方法依次进行排名。参赛队最终得分成绩排名不并列。(1)先比较工作场景任务模块A的得分，得分高者则排名靠前,得分低者则排名靠后；如果工作场景任务模块A的得分相同，再比较工作场景任务模块B的得分，得分高者则排名靠前，得分低者则排名靠后。(2)如果出现工作场景任务模块得分相同，则按照工作场景任务模块A、B的顺序，根据评分标准当中的二级指标分类规定，按照各个任务模块子项分值从高到低顺序排序，进行分项得分比较，对应得分高者则排名靠前，得分低者则排名靠后
10、，若前一个工作场景任务模块子项的分项得分相同，则进行下一个工作场景任务模块的分项得分比较排序，对于同一个任务模块内子项分值相同的，按照各个任务模块子项的先后顺序进行排序比较，子项出现顺序在前的首先进行排序，子项出现顺序在后的靠后进行排序；(3)在以上排序方法依然相同的情况下，交由裁判长现场裁决,制定相应的加赛方案进行评判比较。七、“计算机检测维修与数据恢复”项目竞赛技术平台及资料说明(一)比赛器材及具体要求说明序号仪器设备规格说明1维修工作台防静电维修工作台，钢木结构，尺寸1800mm(高)*850mm(深)*1500mm(宽)；2数字万用表交流电压750V(0.8%+3),直流电流10A(0
11、.8%+l),直流电压1000V(0.5%+l),交流电流10A(l%+3),电阻40Mi(0.8%+l),电容10mF(4%+3)3数字示波器IOoMHZ以上双通道示波器4恒温烙铁温度调节范围：150oC-450oC5热风焊台温度调节范围：100oC-4806直流稳压电源I路以上030V可变电压输出7放大镜台灯高强照明、五倍放大功能8工具盒（含工具）内含螺丝刀套件、毛刷、洗板水壶、吸锡枪、尖嘴钳、偏口钳、焊锡丝、防静电镜子、助焊剂9计算机主机主频1.4GHZ或以上CPU12GB或以上内存，安装Win764位操作系统。10计算机配件键盘、鼠标、HDMl或VGA线缆、电源线等11数据恢复平台1、
12、设备须为一体设计结构，集成度高，方便学生使用；2、设备含有液晶显示屏、键盘、鼠标；3、提供2个SATA接口和2个USB接口；4、支持IDE、SATA、USB、ESATA等硬盘接口；5、设备支持快速打开分区，对于文件系统参数错误的分区可以直接打开并快速提取数据；6、在扫描上分为简单、完全和快速三种扫描方式。并且支持各文件系统的RAW扫描方式。设备能够进行硬盘逻辑故障数据恢复实训，能够进行文件及分区的逻辑性数据销毁的实训；7、支持多种文件系统恢复，其中包含FATEXFATNTFSEXT234UFSHFS等文件系统；8、支持同时扫描多种文件系统并可将得出多种结论按照正常级别分类排列展示给用户，方便用
13、户的查找。支持单分区扫描和整盘扫描。对于对分区表不熟悉的用户可以简单的查找各个分区的数据；9、程序对系统盘采用只读模式和分区放行模式，可防止对系统盘进行误操作，但可以在分区中写入文件。10、可解析硬盘的专用指令集和FirmWare(固件)，从而实现通过对硬盘内部参数模块读写和硬盘程序模块的调用达到恢复、修复硬盘故障的目的。11、支持对硬盘实现独立的电源控制，以更安全、更方便、更快捷的方式处理故障。12、支持对硬盘逻辑及物理坏道检测、错误容量的修复、逻辑锁故障清除以及硬盘密码检测清除等。(二)比赛赛题物料及具体要求说明序号赛题物料名称规格说明1存储介质一（八）120GB固态硬盘(SSDSATA接
