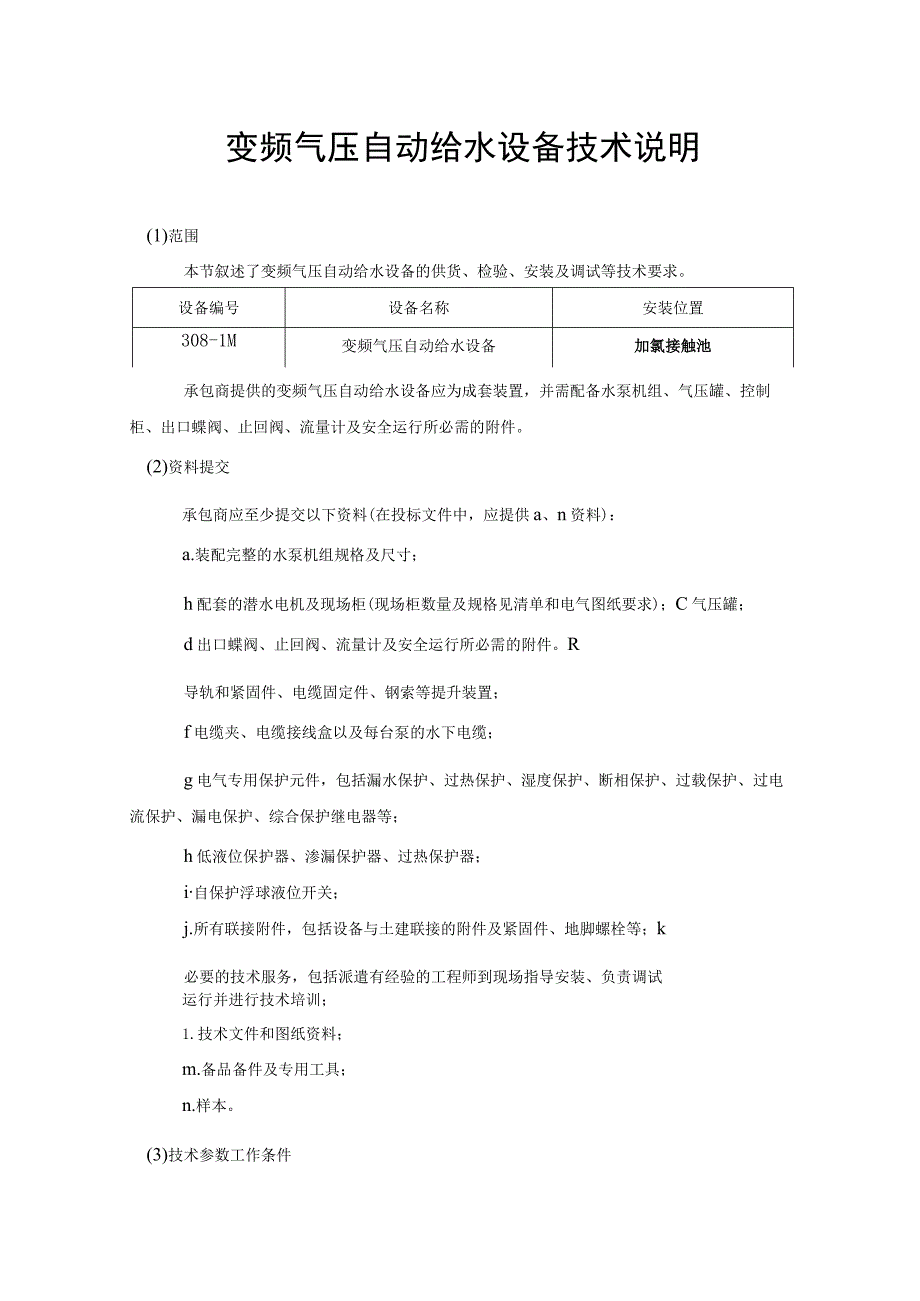

1、变频气压自动给水设备技术说明(1)范围本节叙述了变频气压自动给水设备的供货、检验、安装及调试等技术要求。设备编号设备名称安装位置308-1M变频气压自动给水设备加氯接触池承包商提供的变频气压自动给水设备应为成套装置，并需配备水泵机组、气压罐、控制柜、出口蝶阀、止回阀、流量计及安全运行所必需的附件。(2)资料提交承包商应至少提交以下资料(在投标文件中，应提供a、n资料)：a.装配完整的水泵机组规格及尺寸；h配套的潜水电机及现场柜(现场柜数量及规格见清单和电气图纸要求)；C气压罐；d出口蝶阀、止回阀、流量计及安全运行所必需的附件。R导轨和紧固件、电缆固定件、钢索等提升装置；f电缆夹、电缆接线盒以及

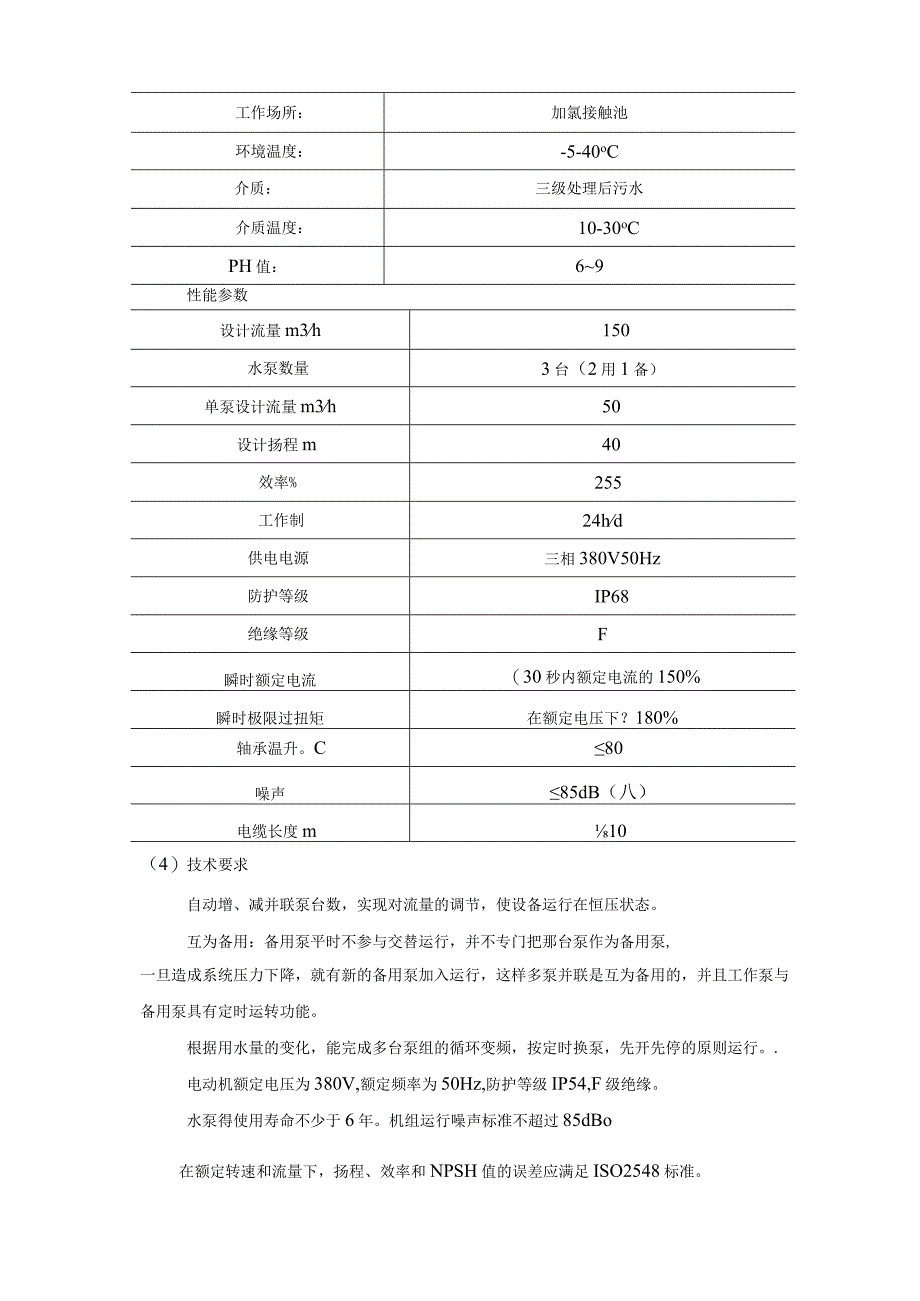

2、每台泵的水下电缆；g电气专用保护元件，包括漏水保护、过热保护、湿度保护、断相保护、过载保护、过电流保护、漏电保护、综合保护继电器等；h低液位保护器、渗漏保护器、过热保护器；i自保护浮球液位开关；j.所有联接附件，包括设备与土建联接的附件及紧固件、地脚螺栓等；k必要的技术服务，包括派遣有经验的工程师到现场指导安装、负责调试运行并进行技术培训；1.技术文件和图纸资料；m.备品备件及专用工具；n.样本。(3)技术参数工作条件工作场所：加氯接触池环境温度：-5-40oC介质：三级处理后污水介质温度：10-30oCPH值：69性能参数设计流量m3h150水泵数量3台（2用1备）单泵设计流量m3h50设计
3、扬程m40效率%255工作制24hd供电电源三相380V50Hz防护等级IP68绝缘等级F瞬时额定电流（30秒内额定电流的150%瞬时极限过扭矩在额定电压下？180%轴承温升。C80噪声85dB（八）电缆长度m10（4）技术要求自动增、减并联泵台数，实现对流量的调节，使设备运行在恒压状态。互为备用：备用泵平时不参与交替运行，并不专门把那台泵作为备用泵,一旦造成系统压力下降，就有新的备用泵加入运行，这样多泵并联是互为备用的，并且工作泵与备用泵具有定时运转功能。根据用水量的变化，能完成多台泵组的循环变频，按定时换泵，先开先停的原则运行。.电动机额定电压为380V,额定频率为50Hz,防护等级IP5
4、4,F级绝缘。水泵得使用寿命不少于6年。机组运行噪声标准不超过85dBo在额定转速和流量下，扬程、效率和NPSH值的误差应满足ISO2548标准。在工况条件下，水泵首次无故障平均运行时间不得少于10,000小时，所有轴承使用寿命不得小于100,000小时。泵的主件材质应是ASTM48级35B（BSl452Grad3260或DINlI691,GG25）灰口铸铁，其表面须平滑，无砂眼或其他铸造缺陷，所有外露的螺栓螺母均由AISI-304不锈钢或更高级别的其他防腐材料制成。除不锈钢外，所有与泵送介质接触的金属表面和泵的外部应进行热喷涂锌防锈保护。机械密封的设计应是机械加工的金属与金属接触。密封方式应
5、质量可靠，确保设备安全运行。（5）主要零部件材料泵壳、电机壳：铸铁ASTMA48叶轮：铸铁ASTMA48主轴：不锈钢ASTM420机械密封：碳化硅或碳化鸨螺栓、螺母、垫圈：不锈钢AISI316气压罐防腐碳钢（6）控制系统由配套供应的电控箱控制。电控箱控制一套变频气压自动给水设备成套设备，电控箱采用玻璃纤维加强聚碳酸脂防腐外壳，防护等级IP65,防腐等级F2o由电控箱至其所控设备之间的动力以及控制线缆配套供应。各配套电控箱之间的联动控制线缆配套供应。电控箱位于设备附近，配套线缆长度由承包商根据招标图自行确定，必须满足工程要求。电控箱、配套电缆及相关辅材的报价应包括在机械设备投标报价内。其他详细技
6、术要求参见与机械设备配套的电气控制箱（柜）专用技术规范。应为变频气压自动给水设备配置1套PLC（集成安装于电气控箱内），主要控制范围是变频气压自动给水设备内所有机械设备及配套阀门、仪表等。PLC设备选型应采用与厂区自控系统现场控制站PLC设备同品牌的产品，并具有以太网接口。通过以太网接口向厂区自动控制系统传输设备手动自动状态、开停情况以及故障等工况状态信号，并且在自动控制方式下可通过该以太网接口接受厂区自动控制系统信号控制系统开停。设备内部的联锁由投标方根据工艺要求自行编制程序。投标人应负责变频气压自动给水设备PLC的设计、制造、测试、供货、运输、指导安装、调试、试运行、培训、交付使用、缺陷责
7、任期内保修，以及为上述所作的一切准备工作、服务、人工、材料和包括竣工资料与操作维护手册的提供。变频气压自动给水设备成套控制系统内的检测仪表（至少应包括压力测量装置）及电缆、桥架、电缆保护钢管、安装辅材、SPD等均由设备商配套提供、安装及敷设。（7）检验与调试1）参考标准GB50231-2007机械设备安装工程施工及验收通用规范GB50334-2002城市污水处理厂工程质量验收规范制造厂变频气压自动给水设备安装技术手册2）现场条件承包商在机械设备安装前，应对建成构筑物的相关土建尺寸，进行核对，并提出详细记录。3）设备结构要素安装顺序应按制造厂安装手册为准。在安装前，制造厂为防止部件损坏而包装的防护粘贴，不得提前撕离。4）与土建工程分界面气压变频自动给水设备在土建构筑物上的预留孔或预埋铁板属土建工程。设备固定用基础螺栓为供货商的随机附件。二次灌浆属本设备安装工程的范围。5）现场检验和调试a.安装后，应按技术要求进行检验，保证其允差值符合规定的指标:b.应检查和加注润滑油脂。2)质量评定承包商应按要求对气压变频自动给水设备安装，按分项工程进行质量评定，并以此作为安装的验收依据。(8)备品备件承包商应提供设备推荐备品备件，逐一列出报价，供业主选择，不计入总价。
