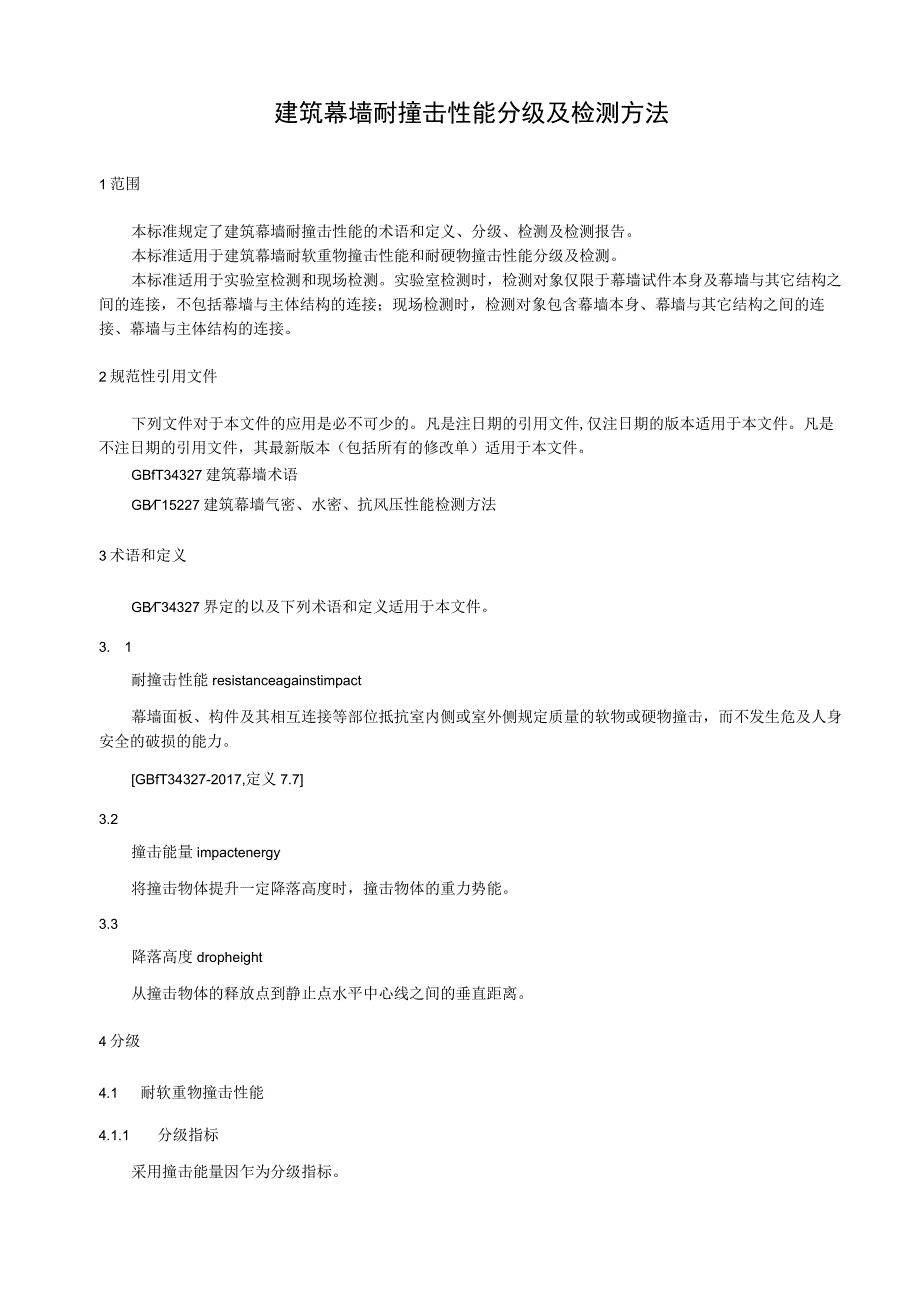

1、建筑幕墙耐撞击性能分级及检测方法1范围本标准规定了建筑幕墙耐撞击性能的术语和定义、分级、检测及检测报告。本标准适用于建筑幕墙耐软重物撞击性能和耐硬物撞击性能分级及检测。本标准适用于实验室检测和现场检测。实验室检测时,检测对象仅限于幕墙试件本身及幕墙与其它结构之间的连接,不包括幕墙与主体结构的连接;现场检测时,检测对象包含幕墙本身、幕墙与其它结构之间的连接、幕墙与主体结构的连接。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GBfT34327建筑幕墙术语GB15227建筑

2、幕墙气密、水密、抗风压性能检测方法3术语和定义GB34327界定的以及下列术语和定义适用于本文件。3. 1耐撞击性能resistanceagainstimpact幕墙面板、构件及其相互连接等部位抵抗室内侧或室外侧规定质量的软物或硬物撞击,而不发生危及人身安全的破损的能力。GBfT34327-2017,定义7.73.2撞击能量impactenergy将撞击物体提升一定降落高度时,撞击物体的重力势能。3.3降落高度dropheight从撞击物体的释放点到静止点水平中心线之间的垂直距离。4分级4.1 耐软重物撞击性能4.1.1 分级指标采用撞击能量因乍为分级指标。4.1.2 分级指标值4. 1.2.

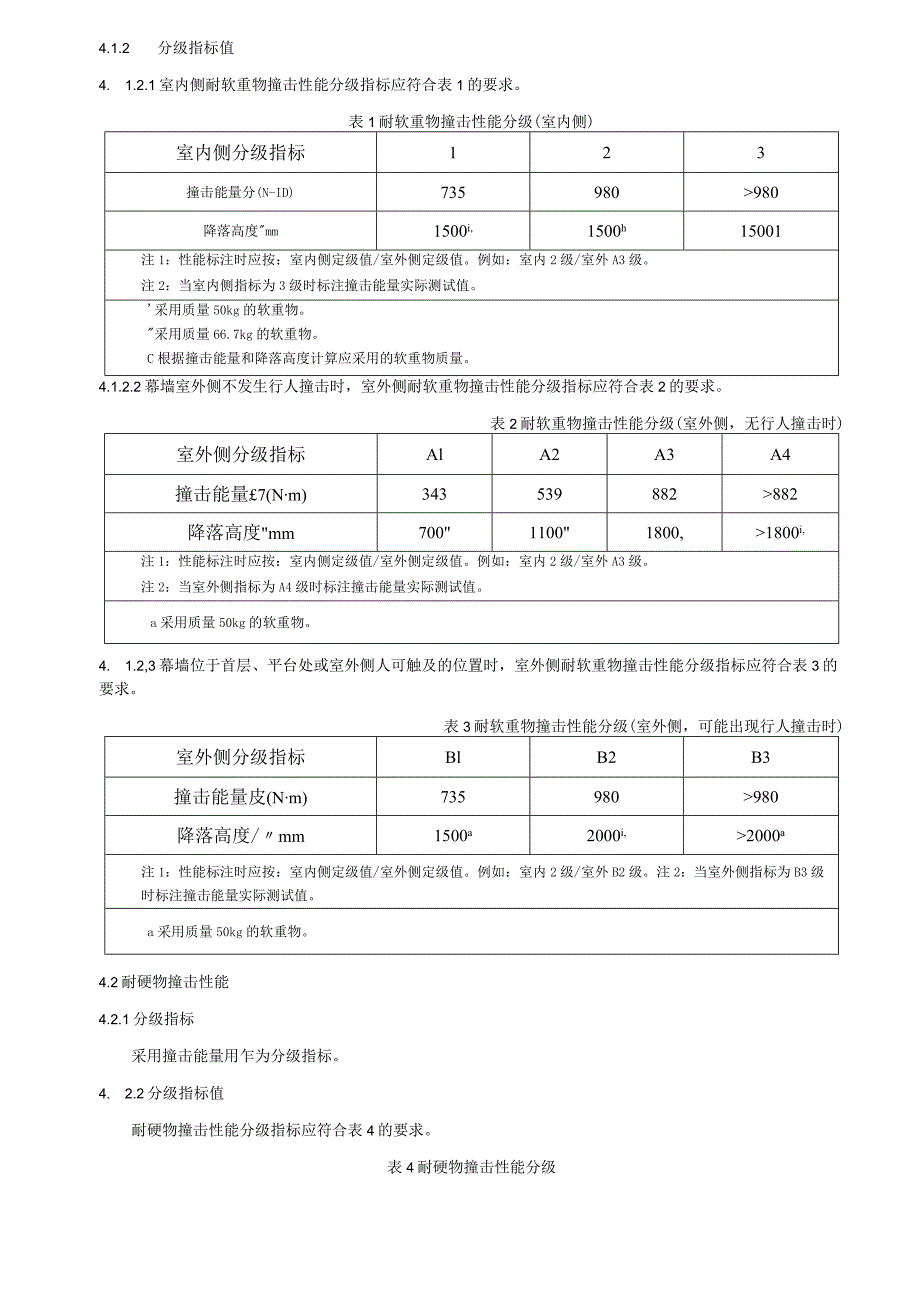

3、1室内侧耐软重物撞击性能分级指标应符合表1的要求。表1耐软重物撞击性能分级(室内侧)室内侧分级指标123撞击能量分(N-ID)735980980降落高度mm1500i,1500h15001注1:性能标注时应按:室内侧定级值/室外侧定级值。例如:室内2级/室外A3级。注2:当室内侧指标为3级时标注撞击能量实际测试值。采用质量50kg的软重物。采用质量66.7kg的软重物。C根据撞击能量和降落高度计算应采用的软重物质量。4.1.2.2幕墙室外侧不发生行人撞击时,室外侧耐软重物撞击性能分级指标应符合表2的要求。表2耐软重物撞击性能分级(室外侧,无行人撞击时)室外侧分级指标AlA2A3A4撞击能量7(

4、Nm)343539882882降落高度mm70011001800,1800i,注1:性能标注时应按:室内侧定级值/室外侧定级值。例如:室内2级/室外A3级。注2:当室外侧指标为A4级时标注撞击能量实际测试值。a采用质量50kg的软重物。4. 1.2,3幕墙位于首层、平台处或室外侧人可触及的位置时,室外侧耐软重物撞击性能分级指标应符合表3的要求。表3耐软重物撞击性能分级(室外侧,可能出现行人撞击时)室外侧分级指标BlB2B3撞击能量皮(Nm)735980980降落高度/mm1500a2000i,2000a注1:性能标注时应按:室内侧定级值/室外侧定级值。例如:室内2级/室外B2级。注2:当室外侧

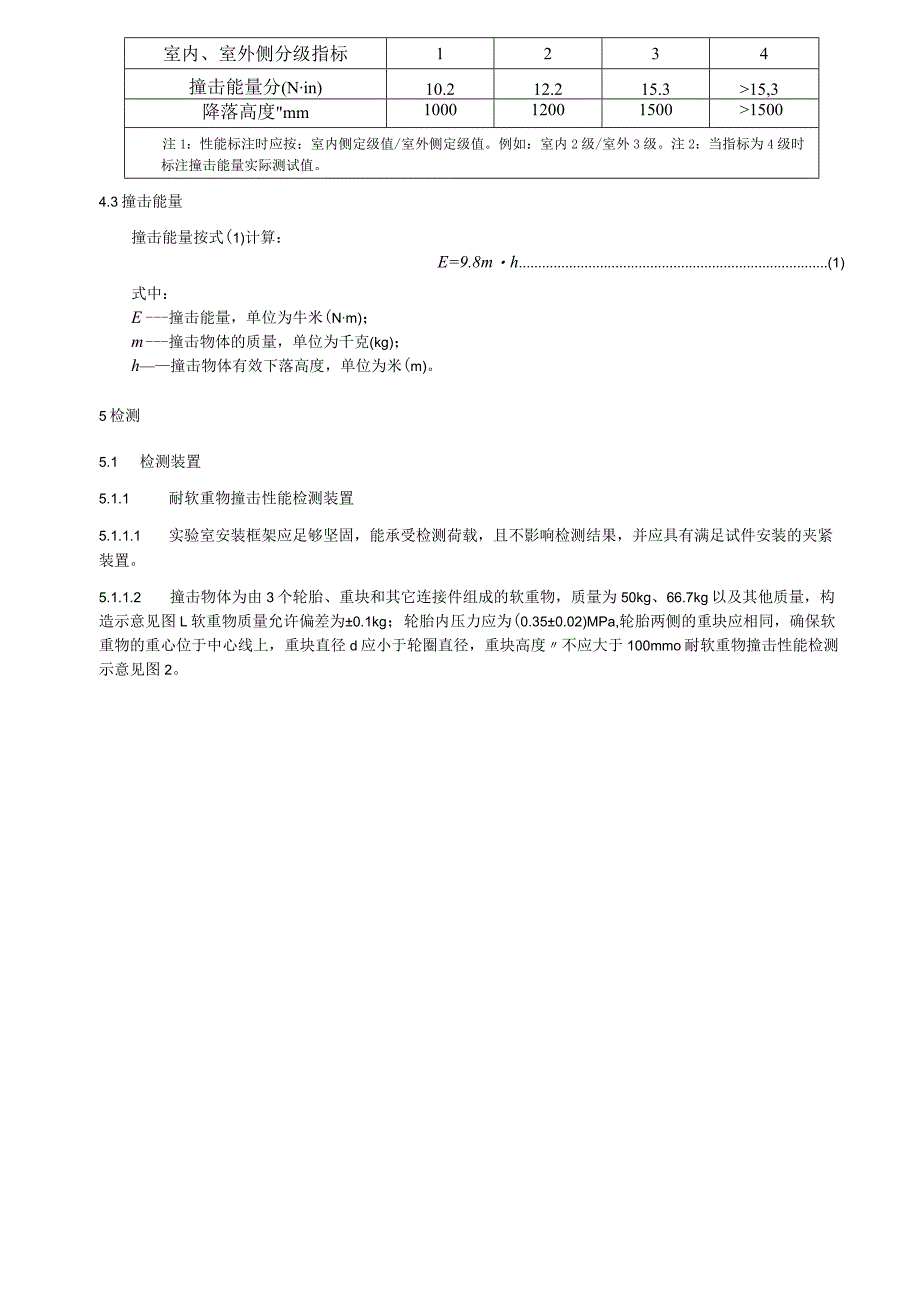

5、指标为B3级时标注撞击能量实际测试值。a采用质量50kg的软重物。4.2耐硬物撞击性能4.2.1分级指标采用撞击能量用乍为分级指标。4. 2.2分级指标值耐硬物撞击性能分级指标应符合表4的要求。表4耐硬物撞击性能分级室内、室外侧分级指标1234撞击能量分(Nin)10.212.215.315,3降落高度mm1000120015001500注1:性能标注时应按:室内侧定级值/室外侧定级值。例如:室内2级/室外3级。注2:当指标为4级时标注撞击能量实际测试值。4.3撞击能量撞击能量按式(1)计算:E=9.8mh(1)式中:E撞击能量,单位为牛米(Nm);m撞击物体的质量,单位为千克(kg);h撞击

6、物体有效下落高度,单位为米(m)。5检测5.1 检测装置5.1.1 耐软重物撞击性能检测装置5.1.1.1 实验室安装框架应足够坚固,能承受检测荷载,且不影响检测结果,并应具有满足试件安装的夹紧装置。5.1.1.2 撞击物体为由3个轮胎、重块和其它连接件组成的软重物,质量为50kg、66.7kg以及其他质量,构造示意见图L软重物质量允许偏差为0.1kg;轮胎内压力应为(0.350.02)MPa,轮胎两侧的重块应相同,确保软重物的重心位于中心线上,重块直径d应小于轮圈直径,重块高度不应大于100mmo耐软重物撞击性能检测示意见图2。说明:1吊环;2直径不小于M28的螺杆;3重块;43.5/0轮胎

7、;53.0-10轮胎;6轮圈;d重块直径;图1软重物示意图h重块高度。说明:h降落高度;A悬挂钢丝绳;B一一释放装置:C一一软体重物与试件间的距离:D一安装框架;E挂点;F试件。图2耐软重物撞击性能检测示意图5.1.1.3 悬挂撞击物体的挂点应足够坚固,并能调整以满足不同撞击位置的需要。悬挂撞击物体的钢丝绳宜为直径为5mm的不锈钢钢丝绳。5.1.1.4 撞击物体释放装置应能准确定位撞击物体的提升高度,保持撞击物体中心线和悬挂钢丝绳中心线在同一条直线上,并确保撞击物体被释放后能够自由下落。5.1.2 耐硬物撞击性能检测装置5.1.2.1实验室安装框架应足够坚固,能承受检测荷载,且不影响检测结果,

8、并应具有满足检测安装的夹紧装置。5.1.2.2撞击物体为质量1040gIOg的硬物(淬火钢球),直径为63.5Dlnb球体上应有挂耳。耐硬物撞击性能检测示意见图3。-说明:h降落高度;A一一悬挂钢丝绳;B一一释放装置:C一一硬物与试件间的距离;D一安装框架;E挂点;F试件。图3耐硬物撞击性能检测示意图5.1.2.3悬挂撞击物体的挂点应足够坚固,并能调整以满足不同撞击位置的需要。悬挂撞击物体的钢丝绳宜为直径为3mm的不锈钢钢丝绳。5.1.2.4撞击物体释放装置应能准确定位撞击物体的提升高度,保持撞击物体中心线和悬挂钢丝绳中心线在同一条直线上,并确保撞击物体被释放后能够自由下落。5.2试件5.2.

9、1实验室检测5.2.1.1在同一个试件上进行幕墙四性检测和耐撞击性能检测试件应符合现行国家标准建筑幕墙气密、水密、抗风压性能检测方法GB/T15227的有关规定。5.2.1.2单独进行耐撞击性能检测5.2.1.2.1试件应有足够的尺寸和配置,试件应能代表建筑幕墙典型部分的性能。5.2.1.2.2试件材料、规格和型号等应与生产厂家所提供图样一致,试件安装应符合设计要求,受力状况应和实际情况相符,不应加设任何特殊附件或采取其它附加措施。5.2.1.2.3试件宽度至少应包括1个承受设计荷载的垂直承力构件。5.2.1.2.4试件高度至少应包括1个层高,并在垂直方向上应有两处或两处以上和承重结构相连接。

10、5.2.1.2.5全玻璃幕墙试件应有一个完整跨距高度,宽度应至少有2个玻璃横向分格或3个玻璃肋。1.2 .1.2.6点支承幕墙试件应满足以下要求:a)至少应有四个与实际工程相符的玻璃板块或一个完整的十字接缝,支承结构至少应有一个典型承力单元;b)张拉索杆体系支承结构应按照实际支承跨度进行测试,预张拉力应与设计值相符,张拉索杆体系宜检测拉索的预张力;c)采用玻璃肋支承的点支承幕墙同时应满足全玻璃幕墙的规定。5.2.2现场检测试件应符合木标准第5.2.1.2条的规定。1.3 检测环境检测设备置于露天时,下列情况不应进行检测:a)检测时试件最高处风速大于5m/s;b)当雨、雪等对检测结果有影响时。1

11、.4 检测方法5. 4.1一般要求室内侧非建筑实体的幕墙,应在室内侧进行耐软重物撞击性能检测和耐硬物撞击性能检测。6. 4.2试件检查试件安装完毕,经检查符合设计要求后才可进行检测。检测前应将试件可开启部分开关不少于5次。5.4.3耐软重物撞击性能检测撞击点的选取5.4.3.1一般要求可选择委托方指定的任何部位进行撞击,室内侧撞击点宜距建筑完成面以上L8m以内。需评定耐撞击性能级别时,应按5.4.3.2、5.4.3.3、5.4.3.4、5.4.3.5的要求选取撞击点。5.4.3.2构件式玻璃幕墙及单元式玻璃幕墙5.4.3.2.1室内侧撞击点构件式玻璃幕墙及单元式玻璃幕墙应按下列要求选择室内侧撞

12、击点:a)幕墙固定面板的中心,高度为建筑完成面以上LIIn以内;b)开启扇面板的中心,高度为建筑完成面以上Lhn以内;c)立柱相邻连接点的中点或接近中点的部位;d)横梁的中点:e)立柱和横梁连接点(横梁面)上方100mn1;f)横梁距连接点IoonIm处。5.4.3.2.2室外侧撞击点构件式玻璃幕墙及单元式玻璃幕墙应按下列要求选择室外侧撞击点:a)幕墙固定面板的中心;b)开启扇面板的中心;c)立柱相邻连接点的中点;d)横梁的中点;e)立柱和横梁连接点(横梁面)上方100mm;f)横梁距连接点100nIm处。5. 4.3.3石材幕墙、金属板幕墙及人造板材幕墙6. 4.3.3.1室内侧撞击点石材幕

13、墙、金属板幕墙及人造板材幕墙应按下列要求选择室内侧撞击点:a)幕墙面板的中心,高度为建筑完成面以上LlIn以内;b)立柱相邻连接点的中点或接近中点的部位;c)横梁的中点;d)立柱和横梁连接点(横梁面)上方100mn1;e)横梁距连接点100nIm处。7. 4.3.3.2室外侧撞击点石材幕墙、金属板幕墙及人造板材幕墙应按下列要求选择室外侧撞击点:a)幕墙面板的中心;b)立柱相邻连接点的中点:O横梁的中点;d)立柱和横梁连接点(横梁面)上方IoOnIn1;e)横梁距连接点100nIm处。8. 4.3.4点支承玻璃幕墙9. 4.3.4.1室内侧撞击点点支承玻璃幕墙室内侧撞击点应为幕墙面板的中心,高度

14、为建筑完成面以上LInl以内。10. 4.3.4.2室外侧撞击点点支承玻璃幕墙室外侧撞击点应为幕墙面板的中心。11. 4.3.5全玻幕墙12. 4.3.5.1室内侧撞击点全玻幕墙应按下列要求选择室内侧撞击点:a)幕墙面板的中心,高度为建筑完成面以上LInI以内;b)玻璃肋的中部,高度为建筑完成面以上L8m以内,撞击方向垂直于幕墙面板;C)玻璃肋的中部,高度为建筑完成面以上L8m以内,撞击方向沿玻璃肋与幕墙面板夹角的角平分线;d)玻璃肋的中部,高度为建筑完成面以上1.8m以内,撞击方向平行于幕墙面板(试件具备操作条件时,应选择此撞击点)。5.4.3.5.2室外侧撞击点全玻幕墙应按下列要求选择室外侧撞击点:a)幕墙面板的中心;b)玻璃肋的跨度中点,撞击方向垂直于幕墙面板。5.4.4耐硬物撞击性能检测撞击点的选取可选择委托方指定的任何部位进行撞击,其中应包括幕墙面板的中心进行检测。5. 4.5耐软重物撞击性能、耐硬物撞击性能检测步骤检测按以下步骤操作:a)悬挂撞击物体。撞击物体和悬挂钢丝绳在自由状态时,撞击物体外缘与试件表面的距离宜大于5mm,且小于15mm。软重物的几何中心应位于以撞击点为圆心以50mm为半径的圆形范围内,硬物的几何中心应位于以撞击点为圆心以25mm为半径的圆形范围内。b)提升撞击物
