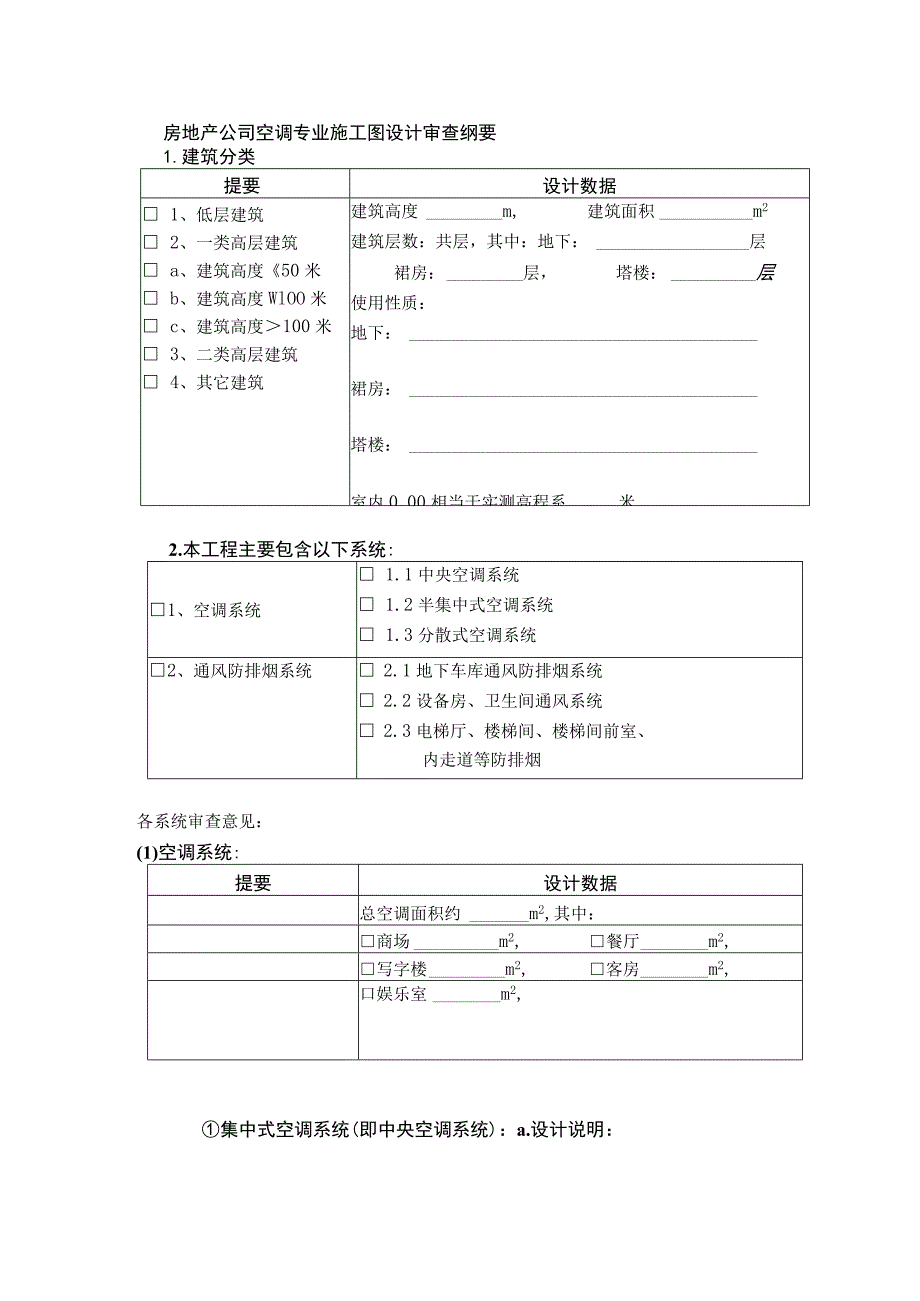

1、房地产公司空调专业施工图设计审查纲要1.建筑分类提要设计数据 1、低层建筑 2、一类高层建筑 a、建筑高度50米 b、建筑高度WlOO米 c、建筑高度100米 3、二类高层建筑 4、其它建筑建筑高度m,建筑面积m2建筑层数：共层，其中：地下：层裙房：层，塔楼：层使用性质：地下：裙房：塔楼：室内0.00相当于实测高程系米2.本工程主要包含以下系统:1、空调系统 1.1中央空调系统 1.2半集中式空调系统 1.3分散式空调系统2、通风防排烟系统 2.1地下车库通风防排烟系统 2.2设备房、卫生间通风系统 2.3电梯厅、楼梯间、楼梯间前室、内走道等防排烟各系统审查意见：(1)空调系统:提要设计数据总
2、空调面积约m2,其中：商场m2,餐厅m2,写字楼m2,客房m2,口娱乐室m2,集中式空调系统(即中央空调系统)：a.设计说明：提要设计数据负荷计算：空调冷负荷为kw(冷吨)，合适偏大平均冷指标为w/m2；偏小应调整；空调主机选型：空调主机选用：合适口不合适口水冷离心式口水冷螺杆式口风冷离心式应调整；口风冷螺杆式口风冷热泵式口其他主机冷量选型：主机冷量组合为冷吨X台，合适口偏大总装机容量为冷吨(kw)；口偏小口应调整；冷却塔选型：冷却塔选型：合适口不合适圆形方形逆流口横流口应调整；低噪声超低噪口玻璃钢口不锈钢冷却塔冷却水量：冷却塔组合为吨X台，合适口偏大总冷却水量为吨；偏小应调整；冷却水泵选型冷

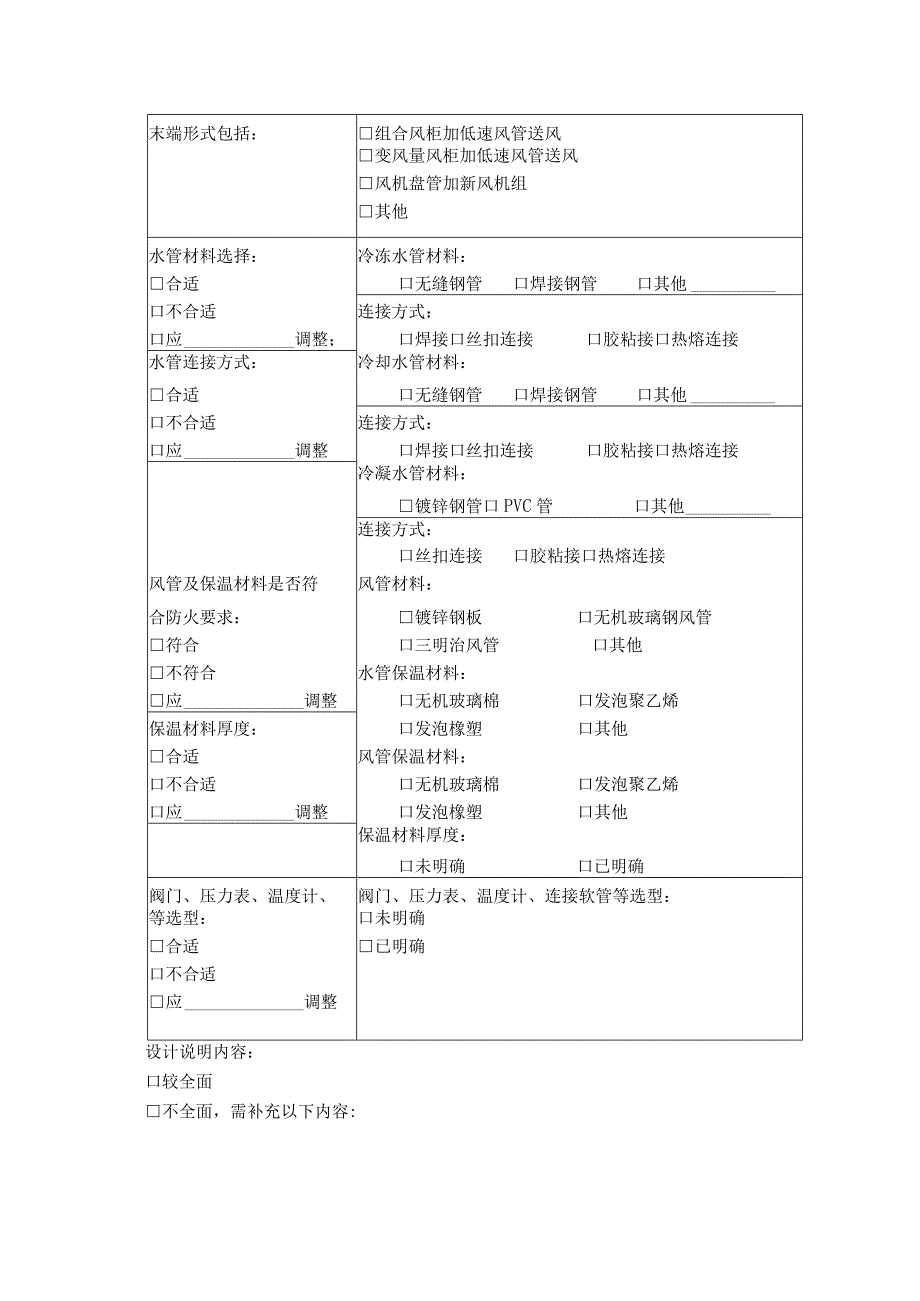

3、却水泵选型：合适冷却水泵选用台，其中台备用，口不合适应调整：单台流量为r113h,扬程为mH2O,功率为kw,水泵形式为口卧式口立式冷冻水泵选型冷冻水泵选型：合适冷却水泵选用台，其中台备用，口不合适应调整；单台流量为m3h,扬程为mH2O,功率为kw,水泵形式为口卧式口立式系统的工作压力：冷冻水系统MPa冷却水系统MPa末端形式包括：组合风柜加低速风管送风变风量风柜加低速风管送风风机盘管加新风机组其他水管材料选择：冷冻水管材料：合适口无缝钢管口焊接钢管口其他口不合适连接方式：口应调整；口焊接口丝扣连接口胶粘接口热熔连接水管连接方式：冷却水管材料：合适口无缝钢管口焊接钢管口其他口不合适连接方式：
4、口应调整口焊接口丝扣连接口胶粘接口热熔连接冷凝水管材料：镀锌钢管口PVC管口其他连接方式：口丝扣连接口胶粘接口热熔连接风管及保温材料是否符风管材料：合防火要求：镀锌钢板口无机玻璃钢风管符合口三明治风管口其他不符合水管保温材料：应调整口无机玻璃棉口发泡聚乙烯保温材料厚度：口发泡橡塑口其他合适风管保温材料：口不合适口无机玻璃棉口发泡聚乙烯口应调整口发泡橡塑口其他保温材料厚度：口未明确口已明确阀门、压力表、温度计、阀门、压力表、温度计、连接软管等选型：等选型：口未明确合适已明确口不合适应调整设计说明内容：口较全面不全面，需补充以下内容:b.楼层平面图:1、图纸比例：适当口太大口太小2、绘图线条：口适
5、当口太粗口太细3、绘图图例：口符合规范不符合规范4、文字与尺寸标注：口齐全、清晰易懂口不齐全不清晰5、以上设计最大的风系统送风量为_m3/h,口合理服务面积为.m2,主干风管截面尺寸为mm,管内风速为ms,不合理，应最大的散流器送风口尺寸为mm,最大风量为m3h,最大风速ms,调整。风口间距为.m。6、风机房布置：口合理口不合理，应调整。机房检修空间：口足够口不够，应调整。7、风柜出口静压箱、防火阀配置：齐全口不齐，应补充O8、风柜房回风口为：口无防火阀普通百叶回风口口带防火阀的普通百叶回风口口无防火阀消音百叶回风口口带防火阀的消音百叶回风口是否符合防火规范要求：符合口不符合C.系统图提要设计
6、数据1、冷却水流速设计合适偏大口应调整;冷却水系统：主干管管径为,水流速为m/s2、冷冻水流速口合适口偏大口应调整;冷冻水系统：主干管管径为,水流速为m/s最小支管管径为,最大水流速为m/s3、设备连接顺序：正确不正确，应调整；4、主要阀门、仪表配置:齐全不齐全，应补充冷冻机房平面图提要设计数据1、设备布置平面图：有口无口妥当口不妥当口详细口不详细口应调整；2、设备基础图:有口无口详细不详细口应调整；d.大样图提要设计数据1、设备（主机、水泵、风柜、风机盘管等）布置及接管大样图有口不妥当口应口无口详细口妥当口不详细调整；2、管道交叉复杂部位安装大样图口有口无口不详细口应妥当口不妥当调整；半集中
7、式空调系统（即分区小型中央空调系统）功能分区及空调负荷分配：功能分区面积(m2)空调负荷（kw）冷指标(wm2)审查评价修改意见总计a.空调选型:提要设计数据空调选型：空调主要形式为：合适风冷冷水机组加风机盘管(风柜)不合适风冷机组加室内机(一拖多系统)应调整风冷机组加低速风管b.设计图纸存在以下问题：(1) (2) (3) (4) (5) (6) 分散式空调系统(以住宅为主)审查图号：,住宅编号： 各房间空调室内机布置位置是否合理：口合理口不合理，应调整; 各房间空调室外机布置位置是否合理：口合理口不合理，应调整; 各房间空调室外机隔板尺寸是否合理：口合理口不合理，应调整;4、各房间空调冷媒
8、管预留孔位置是否合理：口合理口不合理，应调整；5、各房间空调冷媒管会否与其他专业冲突：不会口会，应调整；6、主客厅面积m2,冷媒管孔预留是按照：口壁挂机口落地柜机口壁挂、柜机两用7、该住宅空调设计还存在以下问题：(1) (2) (3) (4) (5) (6) （2）通风防排烟系统地下车库通风防排烟系统提要设计数据防火分区、防烟分区1、该地下车库共层，总面积m2,其中：地下一层：面积11分一个防火分区，每个防火分区nF,其中设个防烟分区，每个防烟分区面积m2,口利用突出的梁（梁高nun）作档烟垂壁；口设有专门的挡烟垂壁地下二层：面积11A分一个防火分区，每个防火分区m2,其中设个防烟分区，每个防
9、烟分区面积m2,口利用突出的梁（梁高mm）作档烟垂壁；口设有专门的挡烟垂壁地下三层：面积m2,分一个防火分区，每个防火分区m2,其中设个防烟分区，每个防烟分区面积m2,口利用突出的梁（梁高mm）作档烟垂壁；口设有专门的挡烟垂壁排风系统设计：口合理不合理，应调整。本工程最大的防火分区：面积为m2,排风量为m3h,进风量为m3h,排风主干管尺寸为mm,风速为mh,每个排风口的排风量为m3h,排风口尺寸为mm,排风口间距为m风机房布置：口合理口不合理，应调整。机房检修空间：口足够口不够，应调整。风柜出口静压箱、防火阀配置：口齐全口不齐，应补充。设备房、卫生间通风系统提要设计数据该设计：口合理口不合理
10、，应调整一类设备房：换气次数为一次h,口有口无单独设通风机口有口无设防火阀该设计：口合理口不合理，应调整二类设备房：换气次数为一次h,口有口无单独设通风机口有口无设防火阀该设计：口合理口不合理，应调整卫生间：换气次数为一次h,有无单独设通风机电梯厅、楼梯间、*签梯间前室、内走道等防排烟提要设计数据1、本工程宜采用：自然排烟方式机械排烟方式本工程属于：建筑高度超过50m的一类公共建筑口建筑高度超过100m的居住建筑口其它建筑2、防烟楼梯间：口符合自然排烟要求不符合自然排烟要求，设加压送风系统，送风量为m3h;送风量设计：合适口偏大口偏小防烟楼梯间： 有外窗且每五层内可开启的外窗面积超过211T
11、有外窗但每五层内可开启的外窗面积不足2ms 无可开启的外窗防烟楼梯间前室（合用前室）：口符合自然排烟要求，不符合自然排烟要求，设加压送风系统，送风1m3h;送风量设计：合适偏大口偏小口利用敞开的阳台、凹廊作前室口前室内有不同朝向的可开启外窗有外窗且可开启的外窗面积不少于2maI（合用前室为3m?）有外窗但可开启的外窗面积不足2m2（合用前室为3m2）口无可开启的外窗内走道：口符合自然排烟要求不符合自然排烟要求，设机械排烟系统，排烟量为m3h排烟量设计：合适口偏大口偏小内走道：口长度不超过20m 20m长度60m,且可开启外窗面积不小于走道面积的2% 20m长度60m,但可开启外窗面积小于走道面
12、积的2%长度超过60m该房间：口符合自然排烟要求不符合自然排烟要求，设机械排烟系统，排烟量为m3h排烟量设计：合适口偏大口偏小本工程中的房间：口面积超过100肝且无可开启外窗面积超过100nl2,可开启外窗面积不小于该房间面积2%面积超过100nl2,可开启外窗面积不足该房间面积2%该中庭：口符合自然排烟要求不符合自然排烟要求，设机械排烟系统，排烟量为m3h排烟量设计：合适口偏大口偏小本工程中有中庭：口净空高度大于12m净空高度小于12m,且可开启的天窗或高侧窗的面积不小于该中庭的面积的5%o净空高度小于12m,但可开启的天窗或高侧窗的面积不小于该中庭的面积的5%加压送风口风速合适口不合适，应调整加压送风口的平均送风速度为mh,排烟口风速合适口不合适，应调整排烟口的平均排风速度为m
