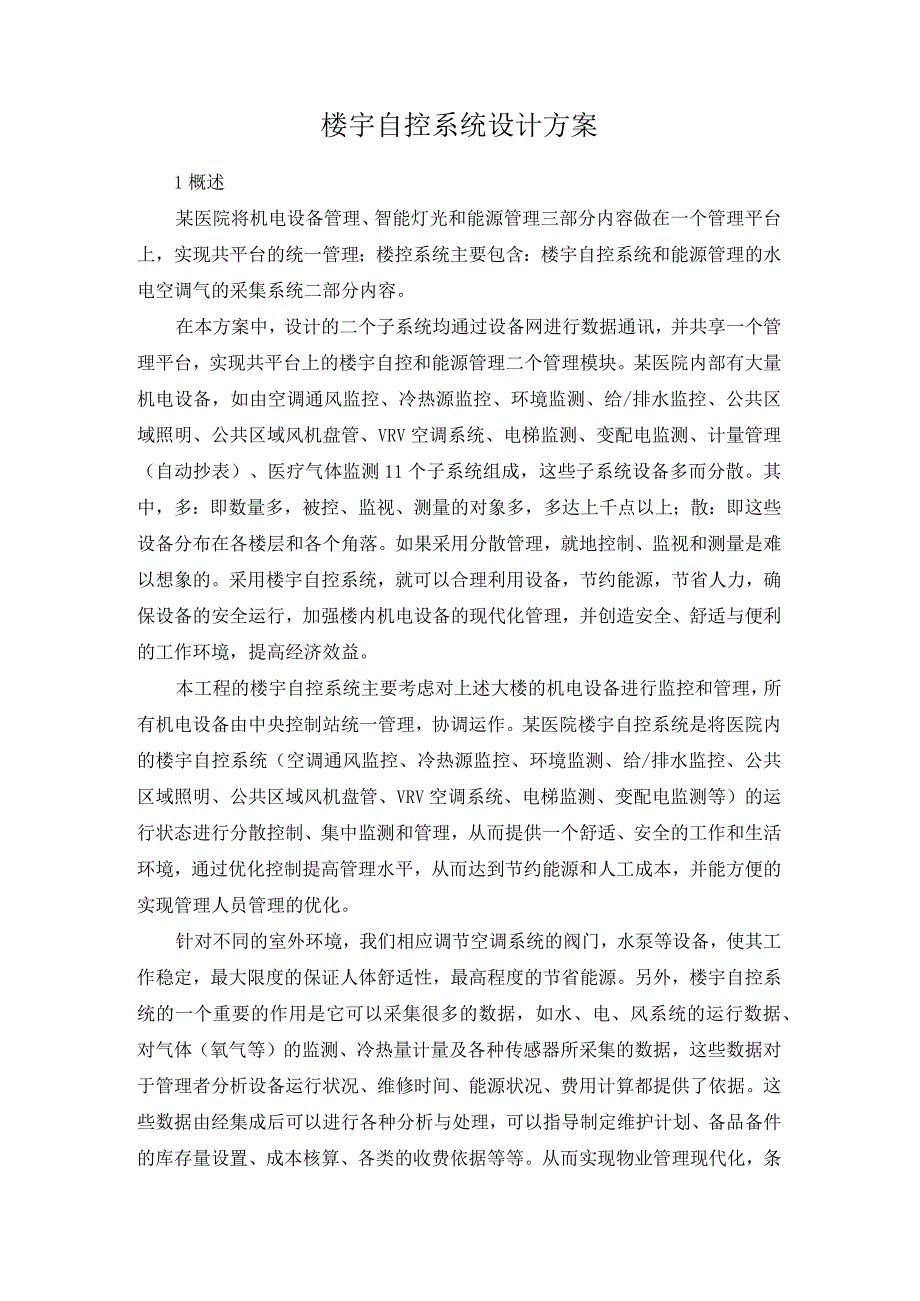

1、楼宇自控系统设计方案1概述某医院将机电设备管理、智能灯光和能源管理三部分内容做在一个管理平台上，实现共平台的统一管理；楼控系统主要包含：楼宇自控系统和能源管理的水电空调气的采集系统二部分内容。在本方案中，设计的二个子系统均通过设备网进行数据通讯，并共享一个管理平台，实现共平台上的楼宇自控和能源管理二个管理模块。某医院内部有大量机电设备，如由空调通风监控、冷热源监控、环境监测、给/排水监控、公共区域照明、公共区域风机盘管、VRV空调系统、电梯监测、变配电监测、计量管理（自动抄表）、医疗气体监测11个子系统组成，这些子系统设备多而分散。其中，多：即数量多，被控、监视、测量的对象多，多达上千点以上；
2、散：即这些设备分布在各楼层和各个角落。如果采用分散管理，就地控制、监视和测量是难以想象的。采用楼宇自控系统，就可以合理利用设备，节约能源，节省人力，确保设备的安全运行，加强楼内机电设备的现代化管理，并创造安全、舒适与便利的工作环境，提高经济效益。本工程的楼宇自控系统主要考虑对上述大楼的机电设备进行监控和管理，所有机电设备由中央控制站统一管理，协调运作。某医院楼宇自控系统是将医院内的楼宇自控系统（空调通风监控、冷热源监控、环境监测、给/排水监控、公共区域照明、公共区域风机盘管、VRV空调系统、电梯监测、变配电监测等）的运行状态进行分散控制、集中监测和管理，从而提供一个舒适、安全的工作和生活环境，
3、通过优化控制提高管理水平，从而达到节约能源和人工成本，并能方便的实现管理人员管理的优化。针对不同的室外环境，我们相应调节空调系统的阀门，水泵等设备，使其工作稳定，最大限度的保证人体舒适性，最高程度的节省能源。另外，楼宇自控系统的一个重要的作用是它可以采集很多的数据，如水、电、风系统的运行数据、对气体（氧气等）的监测、冷热量计量及各种传感器所采集的数据，这些数据对于管理者分析设备运行状况、维修时间、能源状况、费用计算都提供了依据。这些数据由经集成后可以进行各种分析与处理，可以指导制定维护计划、备品备件的库存量设置、成本核算、各类的收费依据等等。从而实现物业管理现代化，条理化，降低医院后期运行和维

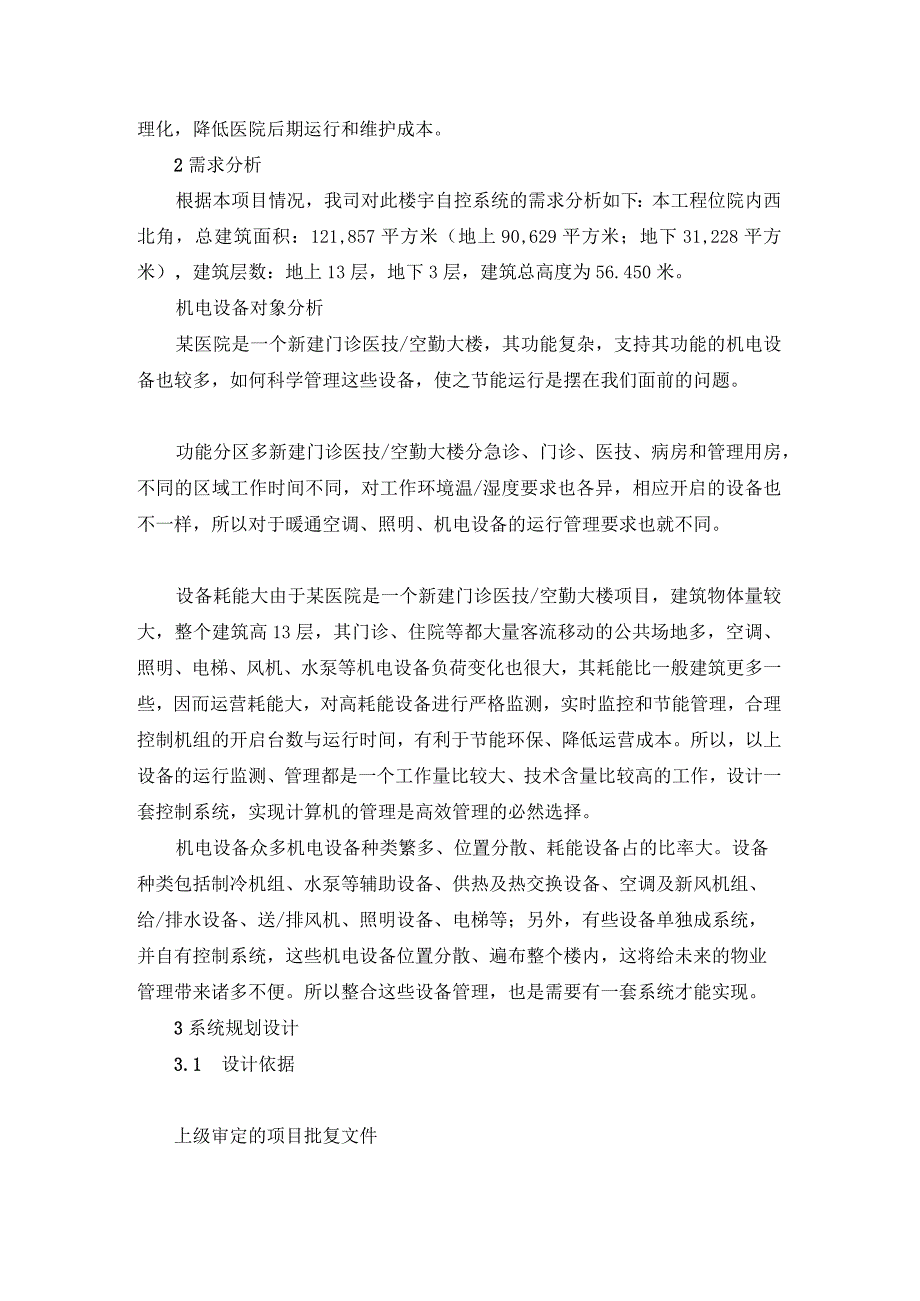

4、护成本。2需求分析根据本项目情况，我司对此楼宇自控系统的需求分析如下：本工程位院内西北角，总建筑面积：121,857平方米（地上90,629平方米；地下31,228平方米），建筑层数：地上13层，地下3层，建筑总高度为56.450米。机电设备对象分析某医院是一个新建门诊医技/空勤大楼，其功能复杂，支持其功能的机电设备也较多，如何科学管理这些设备，使之节能运行是摆在我们面前的问题。功能分区多新建门诊医技/空勤大楼分急诊、门诊、医技、病房和管理用房，不同的区域工作时间不同，对工作环境温/湿度要求也各异，相应开启的设备也不一样，所以对于暖通空调、照明、机电设备的运行管理要求也就不同。设备耗能大由于某
5、医院是一个新建门诊医技/空勤大楼项目，建筑物体量较大，整个建筑高13层，其门诊、住院等都大量客流移动的公共场地多，空调、照明、电梯、风机、水泵等机电设备负荷变化也很大，其耗能比一般建筑更多一些，因而运营耗能大，对高耗能设备进行严格监测，实时监控和节能管理，合理控制机组的开启台数与运行时间，有利于节能环保、降低运营成本。所以，以上设备的运行监测、管理都是一个工作量比较大、技术含量比较高的工作，设计一套控制系统，实现计算机的管理是高效管理的必然选择。机电设备众多机电设备种类繁多、位置分散、耗能设备占的比率大。设备种类包括制冷机组、水泵等辅助设备、供热及热交换设备、空调及新风机组、给/排水设备、送/

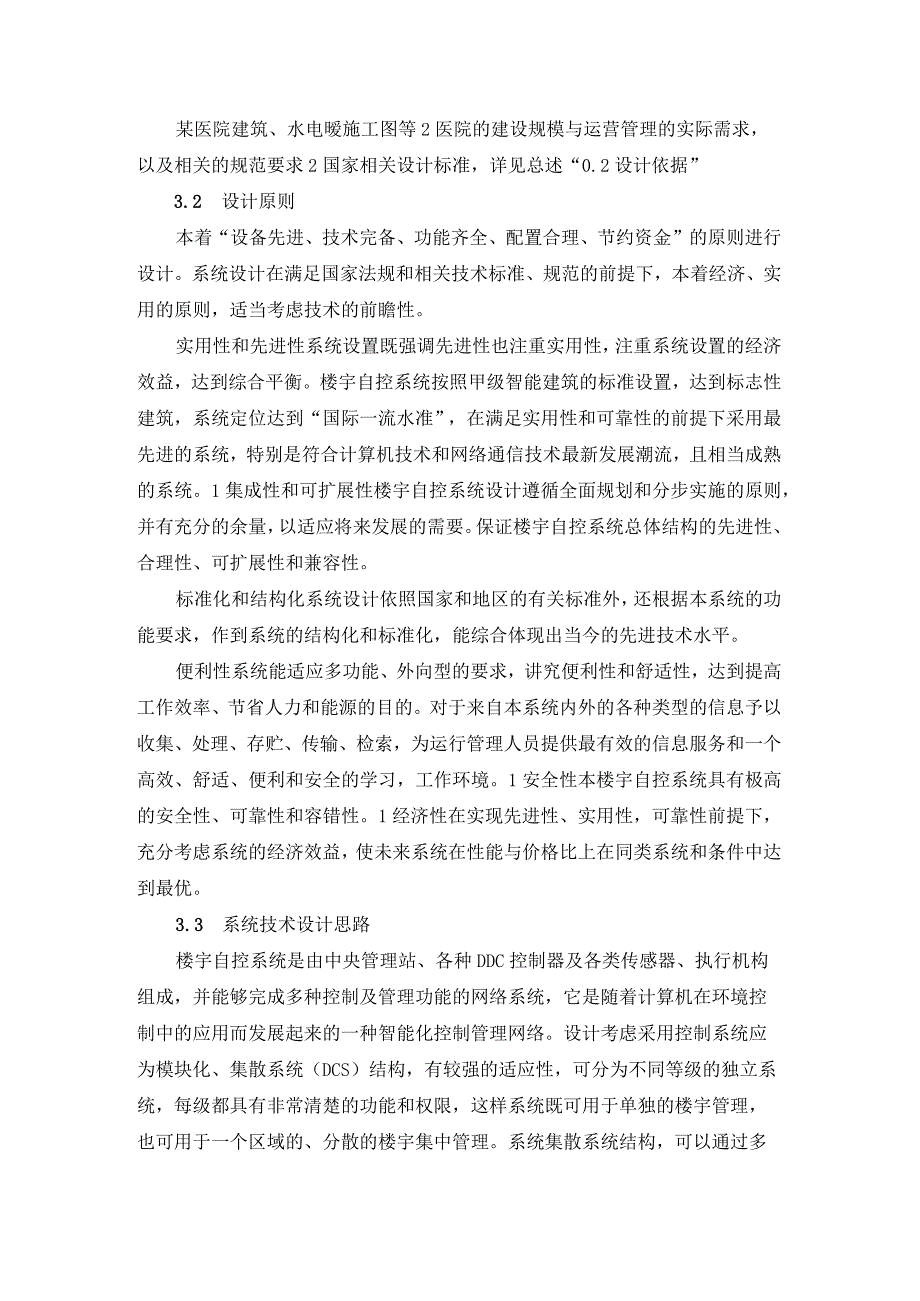

6、排风机、照明设备、电梯等；另外，有些设备单独成系统，并自有控制系统，这些机电设备位置分散、遍布整个楼内，这将给未来的物业管理带来诸多不便。所以整合这些设备管理，也是需要有一套系统才能实现。3系统规划设计3.1 设计依据上级审定的项目批复文件某医院建筑、水电暧施工图等2医院的建设规模与运营管理的实际需求，以及相关的规范要求2国家相关设计标准，详见总述“0.2设计依据”3.2 设计原则本着“设备先进、技术完备、功能齐全、配置合理、节约资金”的原则进行设计。系统设计在满足国家法规和相关技术标准、规范的前提下，本着经济、实用的原则，适当考虑技术的前瞻性。实用性和先进性系统设置既强调先进性也注重实用性，
7、注重系统设置的经济效益，达到综合平衡。楼宇自控系统按照甲级智能建筑的标准设置，达到标志性建筑，系统定位达到“国际一流水准”，在满足实用性和可靠性的前提下采用最先进的系统，特别是符合计算机技术和网络通信技术最新发展潮流，且相当成熟的系统。1集成性和可扩展性楼宇自控系统设计遵循全面规划和分步实施的原则，并有充分的余量，以适应将来发展的需要。保证楼宇自控系统总体结构的先进性、合理性、可扩展性和兼容性。标准化和结构化系统设计依照国家和地区的有关标准外，还根据本系统的功能要求，作到系统的结构化和标准化，能综合体现出当今的先进技术水平。便利性系统能适应多功能、外向型的要求，讲究便利性和舒适性，达到提高工作
8、效率、节省人力和能源的目的。对于来自本系统内外的各种类型的信息予以收集、处理、存贮、传输、检索，为运行管理人员提供最有效的信息服务和一个高效、舒适、便利和安全的学习，工作环境。1安全性本楼宇自控系统具有极高的安全性、可靠性和容错性。1经济性在实现先进性、实用性，可靠性前提下，充分考虑系统的经济效益，使未来系统在性能与价格比上在同类系统和条件中达到最优。3.3 系统技术设计思路楼宇自控系统是由中央管理站、各种DDC控制器及各类传感器、执行机构组成，并能够完成多种控制及管理功能的网络系统，它是随着计算机在环境控制中的应用而发展起来的一种智能化控制管理网络。设计考虑采用控制系统应为模块化、集散系统（
9、DCS）结构，有较强的适应性，可分为不同等级的独立系统，每级都具有非常清楚的功能和权限，这样系统既可用于单独的楼宇管理，也可用于一个区域的、分散的楼宇集中管理。系统集散系统结构，可以通过多层网络结构（区域、系统、设备、点），实现DDC之间同层对等通讯（PeerTOPeer）；DDC采用32位CPU,这样在可靠性和技术上世界领先的水平。3.4 系统详细设计本公司根据某医院招标文件内楼宇自控系统要求的有关监控内容，以高品质标准进行楼宇自控系统的方案设计。某医院楼宇自控系统监控范围包括以下部分：冷热源系统空调通风监控系统给排水系统公共区域照明系统公共区域风机盘管系统VRV空调系统电梯系统变配电系统大
10、型医疗机电设备根据不同的内容将根据系统的特点、使用的要求，采用监控或只监不控的不同的方式来管理，详见以下分项设计。3.4.1 冷热源系统本项目冷冻站系统设备分布在制冷机房内，本设计通过一定控制方式，达到节约能源，安全运转，高效管理的目标。具体监控点位如下：冷水机组、冷却水泵、冷冻水循环泵、冷却塔风机的启停、手/自动、运行状态及故障报警;用水流开关监测水流状态；监测冷冻水的供回水温度、压力和供水流量，监测冷却水的供回水温度；根据冷冻水的供水流量和供回水温差计算建筑物的实际冷负荷，据此控制冷水机组运行台数，尽量节约能源，提高设备使用率；根据冷冻水供回总管压差，控制旁通压差阀的开度，调节管网压差，保
11、证供水压力稳定；根据冷却水供回水温度，控制冷却塔风机的启停，保证冷却水温度满足工艺要求和最大限度的节约能源用液位开关监测冷凝水箱内的超高/高/低液位，保证水箱具有一定的水量；汽水换热机组采用成套设备，自带控制系统且具有根据室外气象条件和回水温度控制蒸汽流量，自动调节供水温度。根据制热设备厂家提供的通讯协议，通过第三方RS485通讯连接接口，楼宇自控Cnet通讯协议，读取汽水换热机组本身的各种监控点数据。3.4.2 空气处理机组设计空气调节系统的目的在于，创造一个良好的空气环境，即根据季节变化提供合适的空气温度、气流速度和空气洁净度，以保证人的舒适度。在智能建筑中，由于使用着大量的办公设备和电信
12、电气设备，空调负荷中主要是内部发热量引起的负荷，在设备使用高峰期，设备发热量可达内部发热量的50%左右。因此，智能化大楼的内区基本上全年供冷，周边区可能出现供热，供冷交替反复形式。夏季冷负荷，智能化大楼可以达到一般大楼的1.31.4倍，而冬季热负荷却仅为后者的50%。所以，智能化大楼的空调也将根据不同区域有着不同的方式。通过楼宇自控系统的监控环境温度可控制在设定温度的+/-2C范围。需要强调的是,尽管机组不同、应用的场合不同，但是，对它们的控制均有一个共同的目标和控制重点就是在保证舒适性的前提下，保证机组可靠运行，提供节能措施。对每一台机组的控制原理和控制方式，均建立在这个基础上。空调机组主要
13、监控功能如下：监测机组的运行状态、手自动状态、风机故障报警、送、回风温度。过滤网堵塞报警：当过滤网两端压差过大时报警，提示清扫。回风（处理新风）温度自动控制：以回风温度设定值作为控制目标，以送风温度测量值作为过程变量，以控制阀门作为执行器，采用闭环控制方案一进行PID调节，使回风温度保持在设定值的附近。在夏季工况时，当回风温度高于设定值时，增大阀门开度；当回风温度低于设定值时，减少阀门开度。在冬季工况时，当回风温度高于设定值时，减少阀门开度；当回风温度低于设定值时，增大阀门开度。使回风温度始终控制在设定值范围内。根据室外温度决定AHU的冬/夏自动转换模式。变新风（焰值）控制：冬季运行时，采用正
14、常的温度控制，热水调节阀工作。当热水调节阀全关后，送风温度仍超过设定值时，则由温度控制改为新风比控制，使送风温度保持在设定值范围内。此时进入出冬过渡季节。如果室外空气焰值虽然小于室内空气焰值，但新风门全开后送风温度仍超过设定值时，则由新风比控制改为温度控制，冷水调节阀工作，此时进入入夏过渡季节。如果室外空气焰值大于室内空气焰值，气候由入夏过渡季转为夏季，此时应取最小新风比，仍为温度控制，冷水调节阀工作。夏季向冬季过渡的过程与上述相反。过渡季节节能运行控制：在过渡季节，应该尽可能利用室外空气焰值较低的条件，作新风比控制，以降低空调能源消耗。空气质量控制：在重要区域处设有C02浓度监测，根据空气中
15、C02浓度，需要控制新风量。新风量按每人大于30m3h设计，在最小新风比的基础上，根据二氧化碳的设定值进行补偿步进调节，使空气质量达到预定指标。当空气中C02含量超标，增加新风量，减少回风量，直到空气质量达标。连锁控制，风机启动：新风风阀打开、水阀执行自动控制；风机停止：新风风阀关闭、水阀关闭，在冬季水阀则保持30%的开度，以保护热水盘管，防止冻裂。报警功能：如机组风机未能对启停命令作出响应，发出风机系统故障警报；风机系统故障、风机故隙均能在手操器和中央监控中心上显示，以提醒操作员及时处理。待故隙排除，将系统报警复位后，风机才能投入正常运行。启停时间控制：从节能目的出发，编制软件，控制风机启/
16、停时间；同时累计机组工作时间，为定时维修提供依据；例如，正常日程启/停程序：按正常上、下班时间编制；节、假日启/停程序；制定法定节日、假日及夜间启/停时间表；间歇运行程序：在满足舒适性要求的前提下，按允许的最大与最小间歇时间，根据实测温度与负荷确定循环周期，实现周期性间歇运行。编制时间程序自动控制风机启停，并累计运行时间。备注：医院净化区域空调机组由净化专业单独控制，楼宇自控系统设计净化空调机组控制系统接口，对其进行监测，做到及时发现问题，及时维修，恢复使用。3.4.3 新风机组新风机组主要监控功能如下：监测机组的运行状态、手自动状态、风机故障报警、送风温度。过滤网堵塞报警：当过滤网两端压差过大时报警，提示清扫。送风温度控制以送风温度设定值作为控制目标，以送风温度测量值作为过程变量，以控制阀门作为执行器，采用PID调节，使送风温度保持在设定
