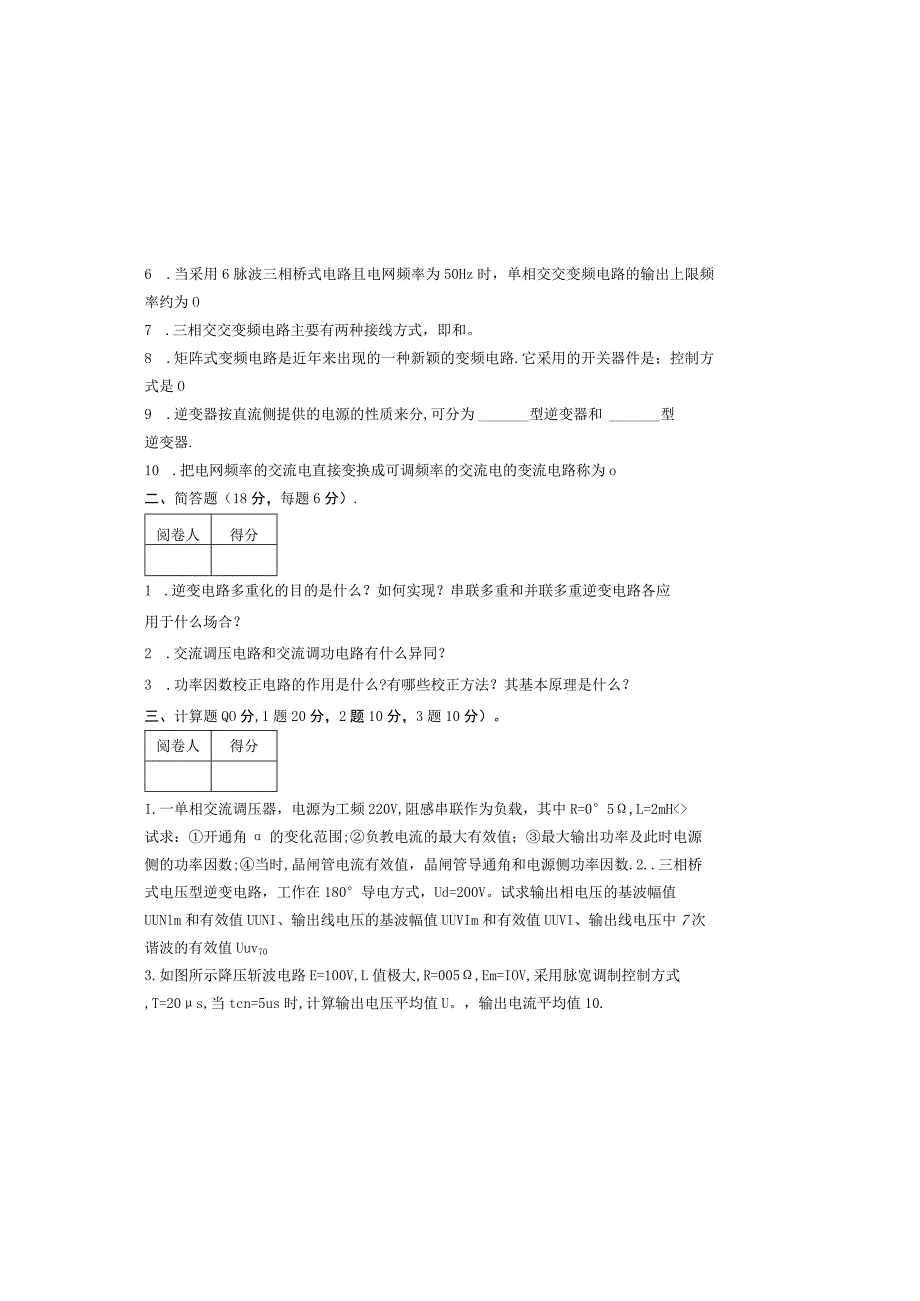

王兆安版电力电子技术试卷及答案.docx_第1页
第1页 / 共4页

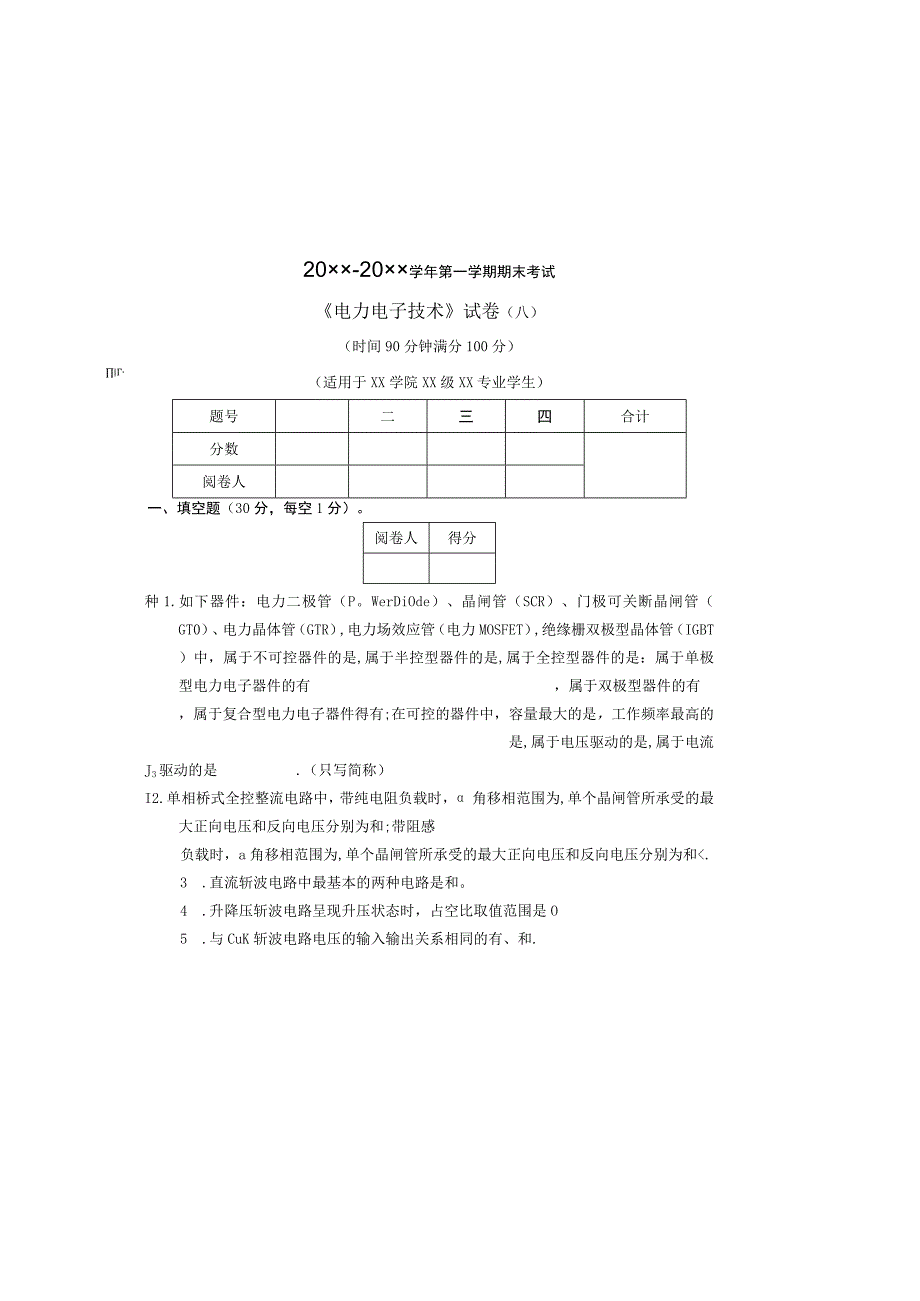

王兆安版电力电子技术试卷及答案.docx_第2页
第2页 / 共4页
王兆安版电力电子技术试卷及答案.docx_第3页
第3页 / 共4页

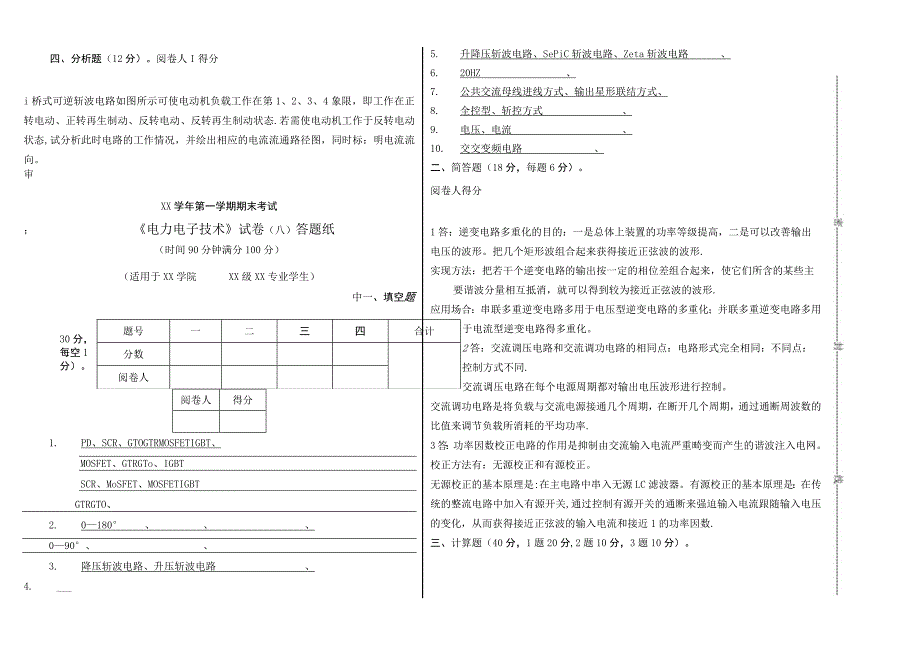

王兆安版电力电子技术试卷及答案.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《王兆安版电力电子技术试卷及答案.docx》由会员分享,可在线阅读,更多相关《王兆安版电力电子技术试卷及答案.docx(4页珍藏版)》请在第壹文秘上搜索。

1、6 .当采用6脉波三相桥式电路且电网频率为50Hz时,单相交交变频电路的输出上限频率约为O7 .三相交交变频电路主要有两种接线方式,即和。8 .矩阵式变频电路是近年来出现的一种新颖的变频电路.它采用的开关器件是;控制方式是O9 .逆变器按直流侧提供的电源的性质来分,可分为型逆变器和型逆变器.10 .把电网频率的交流电直接变换成可调频率的交流电的变流电路称为o二、简答题(18分,每题6分).阅卷人得分1 .逆变电路多重化的目的是什么?如何实现?串联多重和并联多重逆变电路各应用于什么场合?2 .交流调压电路和交流调功电路有什么异同?3 .功率因数校正电路的作用是什么?有哪些校正方法?其基本原理是什

2、么?三、计算题QO分,1题20分,2题10分,3题10分)。阅卷人得分I.一单相交流调压器,电源为工频220V,阻感串联作为负载,其中R=05,L=2mH试求:开通角的变化范围;负教电流的最大有效值;最大输出功率及此时电源侧的功率因数;当时,晶闸管电流有效值,晶闸管导通角和电源侧功率因数.2.三相桥式电压型逆变电路,工作在180导电方式,Ud=200V。试求输出相电压的基波幅值UUNlm和有效值UUNI、输出线电压的基波幅值UUVIm和有效值UUVI、输出线电压中7次谐波的有效值Uuv703.如图所示降压斩波电路E=100V,L值极大,R=005,Em=IOV,采用脉宽调制控制方式,T=20s

3、,当tcn=5us时,计算输出电压平均值U。,输出电流平均值10.20-20学年第一学期期末考试电力电子技术试卷(八)(时间90分钟满分100分)(适用于XX学院XX级XX专业学生)题号二三四合计分数阅卷人一、填空题(30分,每空1分)。阅卷人得分种1.如下器件:电力二极管(P。WerDiOde)、晶闸管(SCR)、门极可关断晶闸管(GT0)、电力晶体管(GTR),电力场效应管(电力MOSFET),绝缘栅双极型晶体管(IGBT)中,属于不可控器件的是,属于半控型器件的是,属于全控型器件的是:属于单极型电力电子器件的有,属于双极型器件的有,属于复合型电力电子器件得有;在可控的器件中,容量最大的是

4、,工作频率最高的是,属于电压驱动的是,属于电流J3驱动的是.(只写简称)I2.单相桥式全控整流电路中,带纯电阻负载时,角移相范围为,单个晶闸管所承受的最大正向电压和反向电压分别为和;带阻感负载时,a角移相范围为,单个晶闸管所承受的最大正向电压和反向电压分别为和.3 .直流斩波电路中最基本的两种电路是和。4 .升降压斩波电路呈现升压状态时,占空比取值范围是O5 .与CuK斩波电路电压的输入输出关系相同的有、和.题号一二三四合计分数阅卷人四、分析题(12分)。阅卷人I得分i桥式可逆斩波电路如图所示可使电动机负载工作在第1、2、3、4象限,即工作在正转电动、正转再生制动、反转电动、反转再生制动状态.

5、若需使电动机工作于反转电动状态,试分析此时电路的工作情况,并绘出相应的电流流通路径图,同时标:明电流流向。审XX学年第一学期期末考试;电力电子技术试卷(八)答题纸(时间90分钟满分100分)(适用于XX学院XX级XX专业学生)中一、填空题30分,每空1分)。阅卷人得分1. PD、SCR、GTOGTRMOSFETIGBT、MOSFET、GTRGTo、IGBTSCR、MoSFET、MOSFETIGBTGTRGTO、2. 0180、090、3. 降压斩波电路、升压斩波电路、4. 5. 升降压斩波电路、SePiC斩波电路、Zeta斩波电路、6. 20HZ、7. 公共交流母线进线方式、输出星形联结方式、

6、8. 全控型、斩控方式、9. 电压、电流、10. 交交变频电路、二、简答题(18分,每题6分)。阅卷人得分1答:逆变电路多重化的目的:一是总体上装置的功率等级提高,二是可以改善输出电压的波形。把几个矩形波组合起来获得接近正弦波的波形.实现方法:把若干个逆变电路的输出按一定的相位差组合起来,使它们所含的某些主要谐波分量相互抵消,就可以得到较为接近正弦波的波形.应用场合:串联多重逆变电路多用于电压型逆变电路的多重化;并联多重逆变电路多用于电流型逆变电路得多重化。2答:交流调压电路和交流调功电路的相同点:电路形式完全相同:不同点:控制方式不同.交流调压电路在每个电源周期都对输出电压波形进行控制。交流

7、调功电路是将负载与交流电源接通几个周期,在断开几个周期,通过通断周波数的比值来调节负载所消耗的平均功率.3答:功率因数校正电路的作用是抑制由交流输入电流严重畸变而产生的谐波注入电网。校正方法有:无源校正和有源校正。无源校正的基本原理是:在主电路中串入无源LC滤波器。有源校正的基本原理是:在传统的整流电路中加入有源开关,通过控制有源开关的通断来强迫输入电流跟随输入电压的变化,从而获得接近正弦波的输入电流和接近1的功率因数.三、计算题(40分,1题20分,2题10分,3题10分)。阅卷入得分12解:输出相电压的基波幅值为:n输出相电压的基波有效值为:输出线电压的基波幅值为:输出线电压的基波有效值为:输出线电压中七次谐波的有效值为:3解:四、分析题(12分)。阅卷人得分
