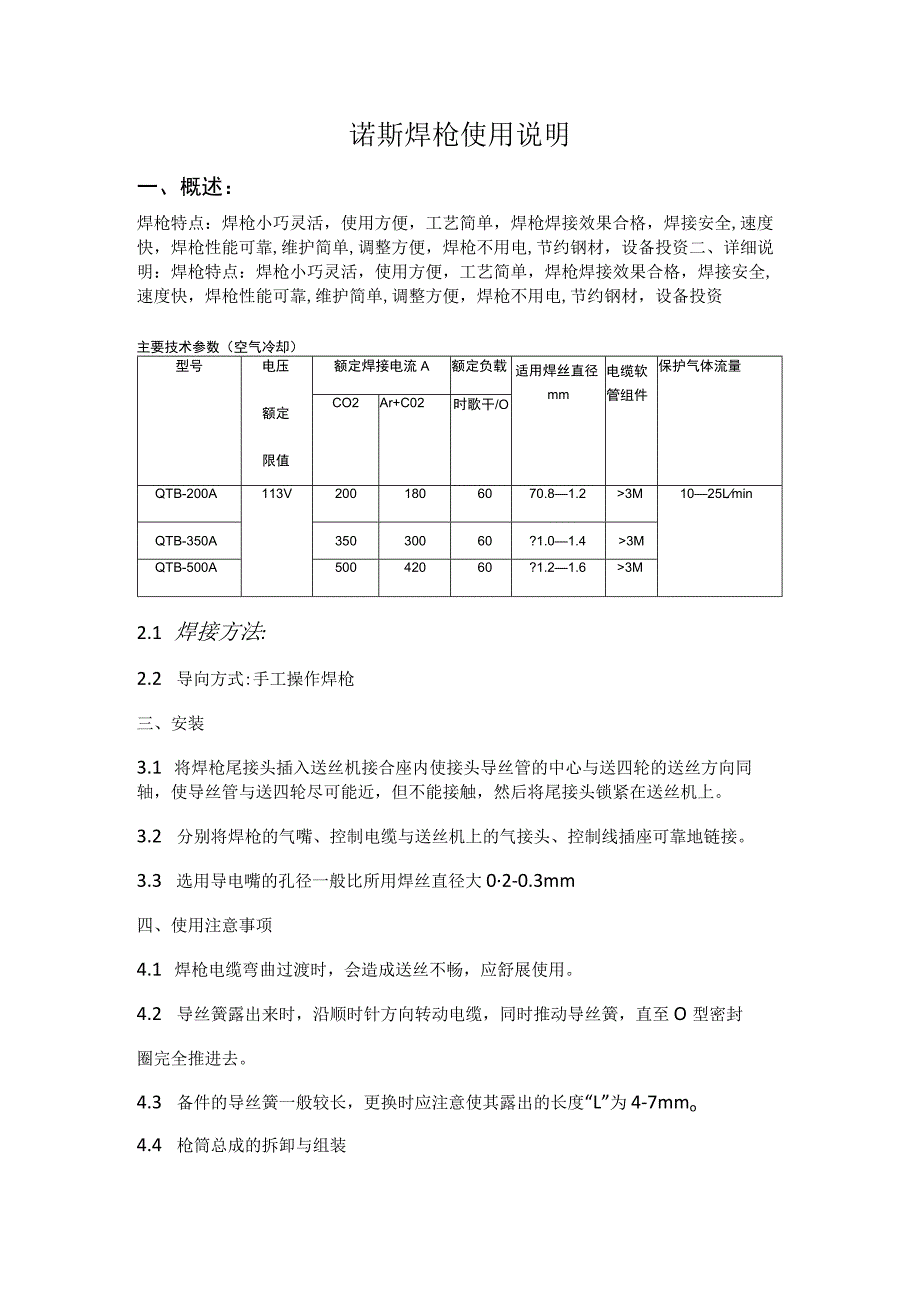

1、诺斯焊枪使用说明一、概述：焊枪特点：焊枪小巧灵活，使用方便，工艺简单，焊枪焊接效果合格，焊接安全,速度快，焊枪性能可靠,维护简单,调整方便，焊枪不用电,节约钢材，设备投资二、详细说明：焊枪特点：焊枪小巧灵活，使用方便，工艺简单，焊枪焊接效果合格，焊接安全,速度快，焊枪性能可靠,维护简单,调整方便，焊枪不用电,节约钢材，设备投资主要技术参数（空气冷却）型号电压额定限值额定焊接电流A额定负载适用焊丝直径mm电缆软管组件保护气体流量CO2Ar+C02时歌干/OQTB-200A113V2001806070.81.23M1025LminQTB-350A35030060?1.01.43MQTB-500A5
2、0042060?1.21.63M2.1 焊接方法:2.2 导向方式:手工操作焊枪三、安装3.1 将焊枪尾接头插入送丝机接合座内使接头导丝管的中心与送四轮的送丝方向同轴，使导丝管与送四轮尽可能近，但不能接触，然后将尾接头锁紧在送丝机上。3.2 分别将焊枪的气嘴、控制电缆与送丝机上的气接头、控制线插座可靠地链接。3.3 选用导电嘴的孔径一般比所用焊丝直径大02-0.3mm四、使用注意事项4.1 焊枪电缆弯曲过渡时，会造成送丝不畅，应舒展使用。4.2 导丝簧露出来时，沿顺时针方向转动电缆，同时推动导丝簧，直至O型密封圈完全推进去。4.3 备件的导丝簧一般较长，更换时应注意使其露出的长度“L”为4-7mmo4.4 枪筒总成的拆卸与组装（1）拆卸时松动紧固螺钉，拔出枪筒总成。（2）组装时，将枪筒总成插到底，旋转到位，然后拧紧螺钉。4.5 导电嘴的螺纹部分由损伤时，请用板牙（M6X1）修整。4.6 焊接过程中飞溅物易损坏焊枪和影响焊接质量，为避免送死不畅、电弧不稳定及降低气体保护效果，请及时清除喷嘴内和导电嘴上的飞溅物。
