《轴压试验现象.docx》由会员分享，可在线阅读，更多相关《轴压试验现象.docx（9页珍藏版）》请在第壹文秘上搜索。

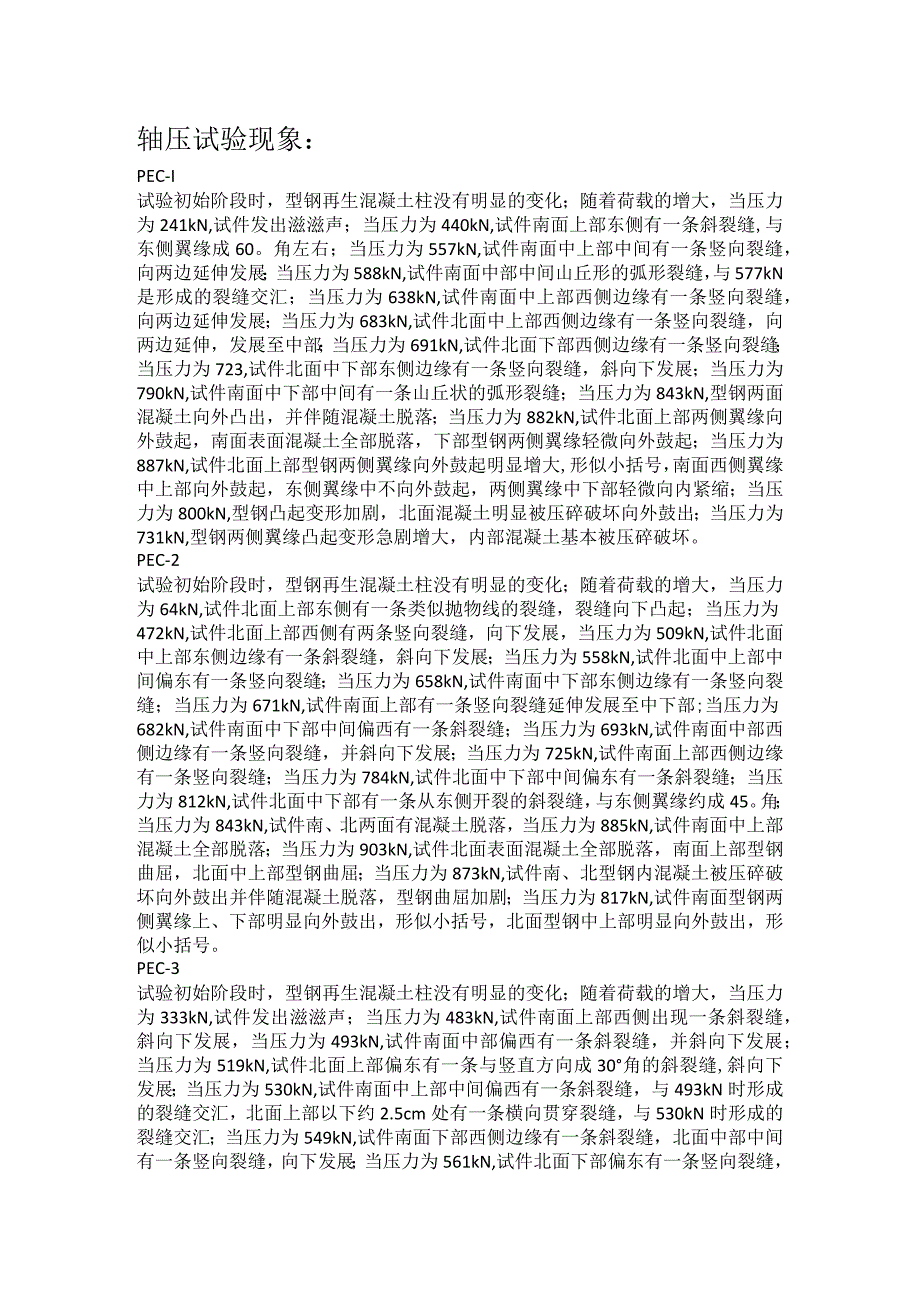

1、轴压试验现象：PEC-I试验初始阶段时，型钢再生混凝土柱没有明显的变化；随着荷载的增大，当压力为241kN,试件发出滋滋声；当压力为440kN,试件南面上部东侧有一条斜裂缝,与东侧翼缘成60。角左右；当压力为557kN,试件南面中上部中间有一条竖向裂缝，向两边延伸发展；当压力为588kN,试件南面中部中间山丘形的弧形裂缝，与577kN是形成的裂缝交汇；当压力为638kN,试件南面中上部西侧边缘有一条竖向裂缝，向两边延伸发展；当压力为683kN,试件北面中上部西侧边缘有一条竖向裂缝，向两边延伸，发展至中部；当压力为691kN,试件北面下部西侧边缘有一条竖向裂缝；当压力为723,试件北面中下部东侧
2、边缘有一条竖向裂缝，斜向下发展；当压力为790kN,试件南面中下部中间有一条山丘状的弧形裂缝；当压力为843kN,型钢两面混凝土向外凸出，并伴随混凝土脱落；当压力为882kN,试件北面上部两侧翼缘向外鼓起，南面表面混凝土全部脱落，下部型钢两侧翼缘轻微向外鼓起；当压力为887kN,试件北面上部型钢两侧翼缘向外鼓起明显增大,形似小括号，南面西侧翼缘中上部向外鼓起，东侧翼缘中不向外鼓起，两侧翼缘中下部轻微向内紧缩；当压力为800kN,型钢凸起变形加剧，北面混凝土明显被压碎破坏向外鼓出；当压力为731kN,型钢两侧翼缘凸起变形急剧增大，内部混凝土基本被压碎破坏。PEC-2试验初始阶段时，型钢再生混凝土
3、柱没有明显的变化；随着荷载的增大，当压力为64kN,试件北面上部东侧有一条类似抛物线的裂缝，裂缝向下凸起；当压力为472kN,试件北面上部西侧有两条竖向裂缝，向下发展，当压力为509kN,试件北面中上部东侧边缘有一条斜裂缝，斜向下发展；当压力为558kN,试件北面中上部中间偏东有一条竖向裂缝；当压力为658kN,试件南面中下部东侧边缘有一条竖向裂缝；当压力为671kN,试件南面上部有一条竖向裂缝延伸发展至中下部;当压力为682kN,试件南面中下部中间偏西有一条斜裂缝；当压力为693kN,试件南面中部西侧边缘有一条竖向裂缝，并斜向下发展；当压力为725kN,试件南面上部西侧边缘有一条竖向裂缝；当
4、压力为784kN,试件北面中下部中间偏东有一条斜裂缝；当压力为812kN,试件北面中下部有一条从东侧开裂的斜裂缝，与东侧翼缘约成45。角；当压力为843kN,试件南、北两面有混凝土脱落，当压力为885kN,试件南面中上部混凝土全部脱落；当压力为903kN,试件北面表面混凝土全部脱落，南面上部型钢曲屈，北面中上部型钢曲屈；当压力为873kN,试件南、北型钢内混凝土被压碎破坏向外鼓出并伴随混凝土脱落，型钢曲屈加剧；当压力为817kN,试件南面型钢两侧翼缘上、下部明显向外鼓出，形似小括号，北面型钢中上部明显向外鼓出，形似小括号。PEC-3试验初始阶段时，型钢再生混凝土柱没有明显的变化；随着荷载的增大

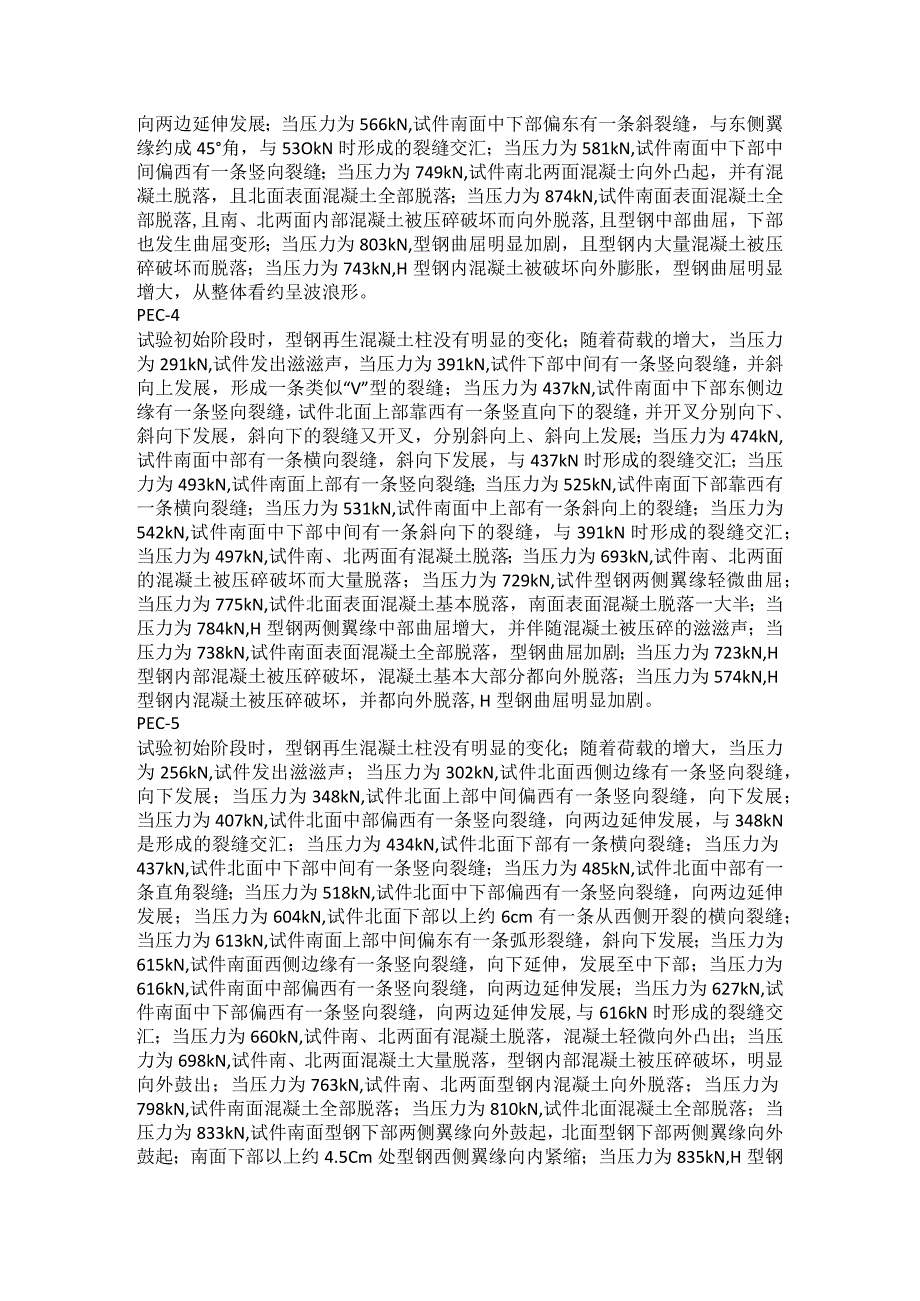

5、，当压力为333kN,试件发出滋滋声；当压力为483kN,试件南面上部西侧出现一条斜裂缝，斜向下发展，当压力为493kN,试件南面中部偏西有一条斜裂缝，并斜向下发展；当压力为519kN,试件北面上部偏东有一条与竖直方向成30角的斜裂缝,斜向下发展；当压力为530kN,试件南面中上部中间偏西有一条斜裂缝，与493kN时形成的裂缝交汇，北面上部以下约2.5cm处有一条横向贯穿裂缝，与530kN时形成的裂缝交汇；当压力为549kN,试件南面下部西侧边缘有一条斜裂缝，北面中部中间有一条竖向裂缝，向下发展；当压力为561kN,试件北面下部偏东有一条竖向裂缝，向两边延伸发展；当压力为566kN,试件南面中
6、下部偏东有一条斜裂缝，与东侧翼缘约成45角，与53OkN时形成的裂缝交汇；当压力为581kN,试件南面中下部中间偏西有一条竖向裂缝；当压力为749kN,试件南北两面混凝士向外凸起，并有混凝土脱落，且北面表面混凝土全部脱落；当压力为874kN,试件南面表面混凝土全部脱落,且南、北两面内部混凝土被压碎破坏而向外脱落,且型钢中部曲屈，下部也发生曲屈变形；当压力为803kN,型钢曲屈明显加剧，且型钢内大量混凝土被压碎破坏而脱落；当压力为743kN,H型钢内混凝土被破坏向外膨胀，型钢曲屈明显增大，从整体看约呈波浪形。PEC-4试验初始阶段时，型钢再生混凝土柱没有明显的变化；随着荷载的增大，当压力为291
7、kN,试件发出滋滋声，当压力为391kN,试件下部中间有一条竖向裂缝，并斜向上发展，形成一条类似“V”型的裂缝；当压力为437kN,试件南面中下部东侧边缘有一条竖向裂缝，试件北面上部靠西有一条竖直向下的裂缝，并开叉分别向下、斜向下发展，斜向下的裂缝又开叉，分别斜向上、斜向上发展；当压力为474kN,试件南面中部有一条横向裂缝，斜向下发展，与437kN时形成的裂缝交汇；当压力为493kN,试件南面上部有一条竖向裂缝；当压力为525kN,试件南面下部靠西有一条横向裂缝；当压力为531kN,试件南面中上部有一条斜向上的裂缝；当压力为542kN,试件南面中下部中间有一条斜向下的裂缝，与391kN时形成
8、的裂缝交汇；当压力为497kN,试件南、北两面有混凝土脱落；当压力为693kN,试件南、北两面的混凝土被压碎破坏而大量脱落；当压力为729kN,试件型钢两侧翼缘轻微曲屈；当压力为775kN,试件北面表面混凝土基本脱落，南面表面混凝土脱落一大半；当压力为784kN,H型钢两侧翼缘中部曲屈增大，并伴随混凝土被压碎的滋滋声；当压力为738kN,试件南面表面混凝土全部脱落，型钢曲屈加剧；当压力为723kN,H型钢内部混凝土被压碎破坏，混凝土基本大部分都向外脱落；当压力为574kN,H型钢内混凝土被压碎破坏，并都向外脱落,H型钢曲屈明显加剧。PEC-5试验初始阶段时，型钢再生混凝土柱没有明显的变化；随着
9、荷载的增大，当压力为256kN,试件发出滋滋声；当压力为302kN,试件北面西侧边缘有一条竖向裂缝，向下发展；当压力为348kN,试件北面上部中间偏西有一条竖向裂缝，向下发展；当压力为407kN,试件北面中部偏西有一条竖向裂缝，向两边延伸发展，与348kN是形成的裂缝交汇；当压力为434kN,试件北面下部有一条横向裂缝；当压力为437kN,试件北面中下部中间有一条竖向裂缝；当压力为485kN,试件北面中部有一条直角裂缝；当压力为518kN,试件北面中下部偏西有一条竖向裂缝，向两边延伸发展；当压力为604kN,试件北面下部以上约6cm有一条从西侧开裂的横向裂缝；当压力为613kN,试件南面上部中

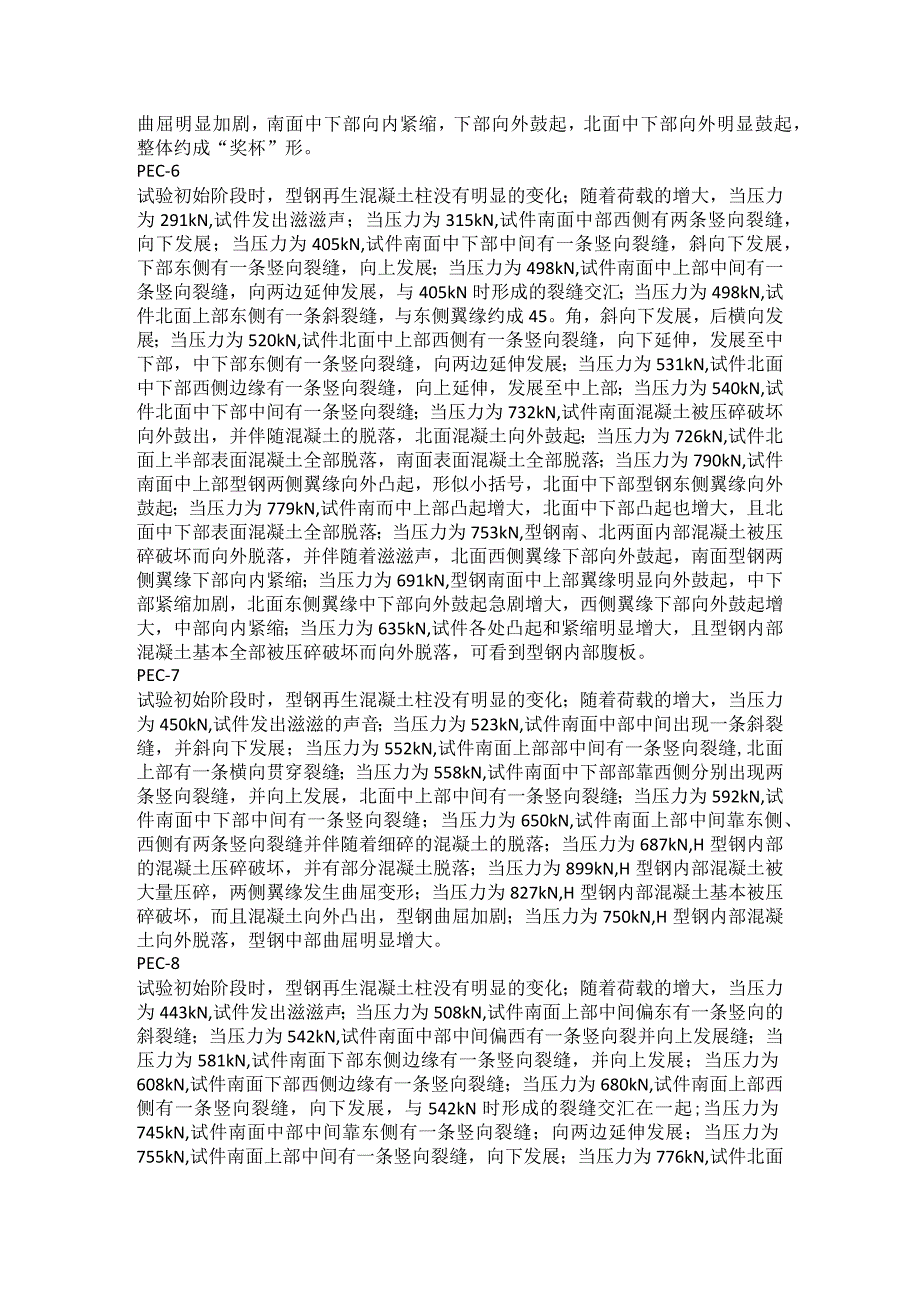

10、间偏东有一条弧形裂缝，斜向下发展；当压力为615kN,试件南面西侧边缘有一条竖向裂缝，向下延伸，发展至中下部；当压力为616kN,试件南面中部偏西有一条竖向裂缝，向两边延伸发展；当压力为627kN,试件南面中下部偏西有一条竖向裂缝，向两边延伸发展,与616kN时形成的裂缝交汇；当压力为660kN,试件南、北两面有混凝土脱落，混凝土轻微向外凸出；当压力为698kN,试件南、北两面混凝土大量脱落，型钢内部混凝土被压碎破坏，明显向外鼓出；当压力为763kN,试件南、北两面型钢内混凝土向外脱落；当压力为798kN,试件南面混凝土全部脱落；当压力为810kN,试件北面混凝土全部脱落；当压力为833kN,
11、试件南面型钢下部两侧翼缘向外鼓起，北面型钢下部两侧翼缘向外鼓起；南面下部以上约4.5Cm处型钢西侧翼缘向内紧缩；当压力为835kN,H型钢曲屈明显加剧，南面中下部向内紧缩，下部向外鼓起，北面中下部向外明显鼓起，整体约成“奖杯”形。PEC-6试验初始阶段时，型钢再生混凝土柱没有明显的变化；随着荷载的增大，当压力为291kN,试件发出滋滋声；当压力为315kN,试件南面中部西侧有两条竖向裂缝，向下发展；当压力为405kN,试件南面中下部中间有一条竖向裂缝，斜向下发展，下部东侧有一条竖向裂缝，向上发展；当压力为498kN,试件南面中上部中间有一条竖向裂缝，向两边延伸发展，与405kN时形成的裂缝交汇
12、；当压力为498kN,试件北面上部东侧有一条斜裂缝，与东侧翼缘约成45。角，斜向下发展，后横向发展；当压力为520kN,试件北面中上部西侧有一条竖向裂缝，向下延伸，发展至中下部，中下部东侧有一条竖向裂缝，向两边延伸发展；当压力为531kN,试件北面中下部西侧边缘有一条竖向裂缝，向上延伸，发展至中上部；当压力为540kN,试件北面中下部中间有一条竖向裂缝；当压力为732kN,试件南面混凝土被压碎破坏向外鼓出，并伴随混凝土的脱落，北面混凝土向外鼓起；当压力为726kN,试件北面上半部表面混凝土全部脱落，南面表面混凝土全部脱落；当压力为790kN,试件南面中上部型钢两侧翼缘向外凸起，形似小括号，北面
13、中下部型钢东侧翼缘向外鼓起；当压力为779kN,试件南而中上部凸起增大，北面中下部凸起也增大，且北面中下部表面混凝土全部脱落；当压力为753kN,型钢南、北两面内部混凝土被压碎破坏而向外脱落，并伴随着滋滋声，北面西侧翼缘下部向外鼓起，南面型钢两侧翼缘下部向内紧缩；当压力为691kN,型钢南面中上部翼缘明显向外鼓起，中下部紧缩加剧，北面东侧翼缘中下部向外鼓起急剧增大，西侧翼缘下部向外鼓起增大，中部向内紧缩；当压力为635kN,试件各处凸起和紧缩明显增大，且型钢内部混凝土基本全部被压碎破坏而向外脱落，可看到型钢内部腹板。PEC-7试验初始阶段时，型钢再生混凝土柱没有明显的变化；随着荷载的增大，当压
14、力为450kN,试件发出滋滋的声音；当压力为523kN,试件南面中部中间出现一条斜裂缝，并斜向下发展；当压力为552kN,试件南面上部部中间有一条竖向裂缝,北面上部有一条横向贯穿裂缝；当压力为558kN,试件南面中下部部靠西侧分别出现两条竖向裂缝，并向上发展，北面中上部中间有一条竖向裂缝；当压力为592kN,试件南面中下部中间有一条竖向裂缝；当压力为650kN,试件南面上部中间靠东侧、西侧有两条竖向裂缝并伴随着细碎的混凝土的脱落；当压力为687kN,H型钢内部的混凝土压碎破坏，并有部分混凝土脱落；当压力为899kN,H型钢内部混凝土被大量压碎，两侧翼缘发生曲屈变形；当压力为827kN,H型钢内
15、部混凝土基本被压碎破坏，而且混凝土向外凸出，型钢曲屈加剧；当压力为750kN,H型钢内部混凝土向外脱落，型钢中部曲屈明显增大。PEC-8试验初始阶段时，型钢再生混凝土柱没有明显的变化；随着荷载的增大，当压力为443kN,试件发出滋滋声；当压力为508kN,试件南面上部中间偏东有一条竖向的斜裂缝；当压力为542kN,试件南面中部中间偏西有一条竖向裂并向上发展缝；当压力为581kN,试件南面下部东侧边缘有一条竖向裂缝，并向上发展；当压力为608kN,试件南面下部西侧边缘有一条竖向裂缝；当压力为680kN,试件南面上部西侧有一条竖向裂缝，向下发展，与542kN时形成的裂缝交汇在一起;当压力为745k
16、N,试件南面中部中间靠东侧有一条竖向裂缝；向两边延伸发展；当压力为755kN,试件南面上部中间有一条竖向裂缝，向下发展；当压力为776kN,试件北面下部东侧有一条斜裂缝；当压力为781kN,试件北面上部中间靠西有一条波浪形的裂缝；当压力为834kN,试件南北两面型钢表面有混凝土脱落；当压力为861kN,试件南北两面型钢表面混凝土明显向外凸出，并伴随混凝土脱落；当压力为899kN,型钢两侧翼缘下部发生曲屈变形；当压力为926kN,H型钢内混凝土大量被压碎破坏而脱落，南面混凝土脱落较明显；当压力为882kN,试件北面表面混凝土全部脱落，且H型钢下部曲屈加剧，总体来说H型钢中部曲屈较明显。PEC-9试验初始阶段时，型钢再生混凝土柱没有明显的变化；随着荷载的增大，当压力为336kN,试件发出滋滋声；当压力为496kN,试件北面中下部有一条“人”字形裂缝；当压力为552kN,试件北面中间偏东有一条竖向裂缝，斜向下发展，西侧边缘有一条竖向裂缝；当压力为621kN,试件北面中部有一条竖向裂缝，南面上部西侧有一条竖向裂缝，一直
