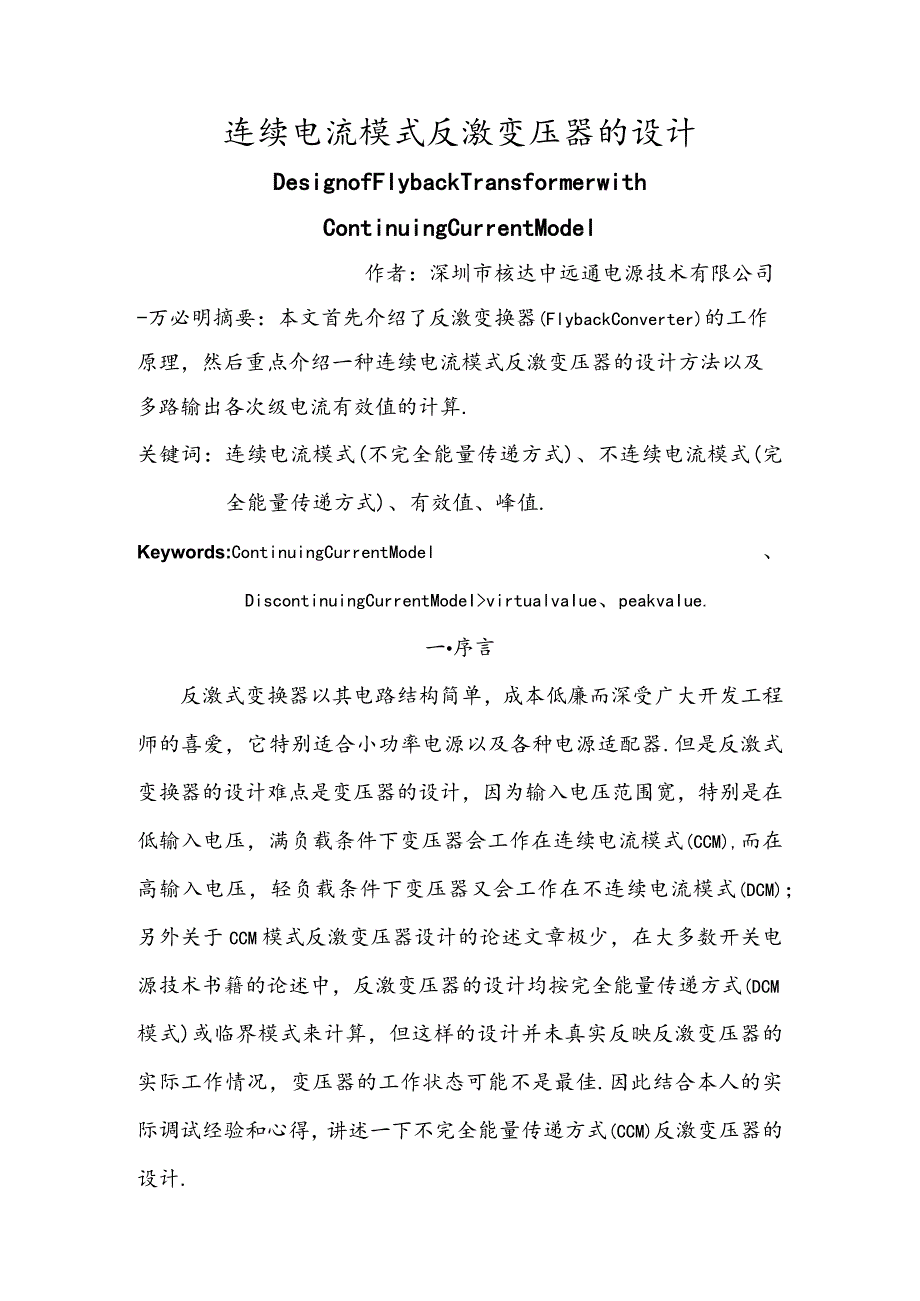

1、连续电流模式反激变压器的设计DesignofFIybackTransformerwithContinuingCurrentModel作者：深圳市核达中远通电源技术有限公司-万必明摘要：本文首先介绍了反激变换器(FlybackConverter)的工作原理，然后重点介绍一种连续电流模式反激变压器的设计方法以及多路输出各次级电流有效值的计算.关键词：连续电流模式(不完全能量传递方式)、不连续电流模式(完全能量传递方式)、有效值、峰值.Keywords:ContinuingCurrentModel、DiscontinuingCurrentModeIvirtualvaIue、peakvaIue.一序言
2、反激式变换器以其电路结构简单，成本低廉而深受广大开发工程师的喜爱，它特别适合小功率电源以及各种电源适配器.但是反激式变换器的设计难点是变压器的设计，因为输入电压范围宽，特别是在低输入电压，满负载条件下变压器会工作在连续电流模式(CCM),而在高输入电压，轻负载条件下变压器又会工作在不连续电流模式(DCM)；另外关于CCM模式反激变压器设计的论述文章极少，在大多数开关电源技术书籍的论述中，反激变压器的设计均按完全能量传递方式(DCM模式)或临界模式来计算，但这样的设计并未真实反映反激变压器的实际工作情况，变压器的工作状态可能不是最佳.因此结合本人的实际调试经验和心得，讲述一下不完全能量传递方式(

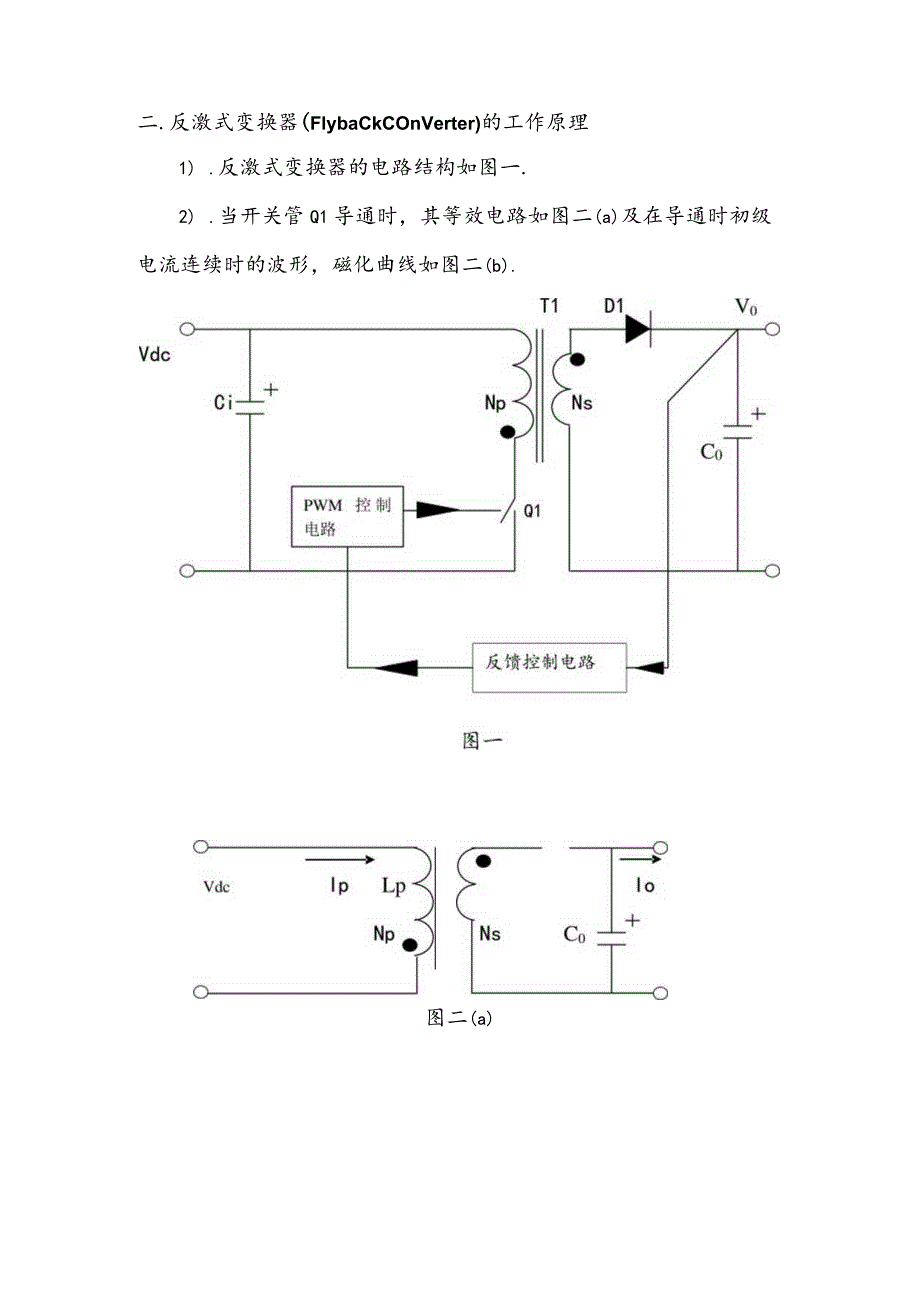

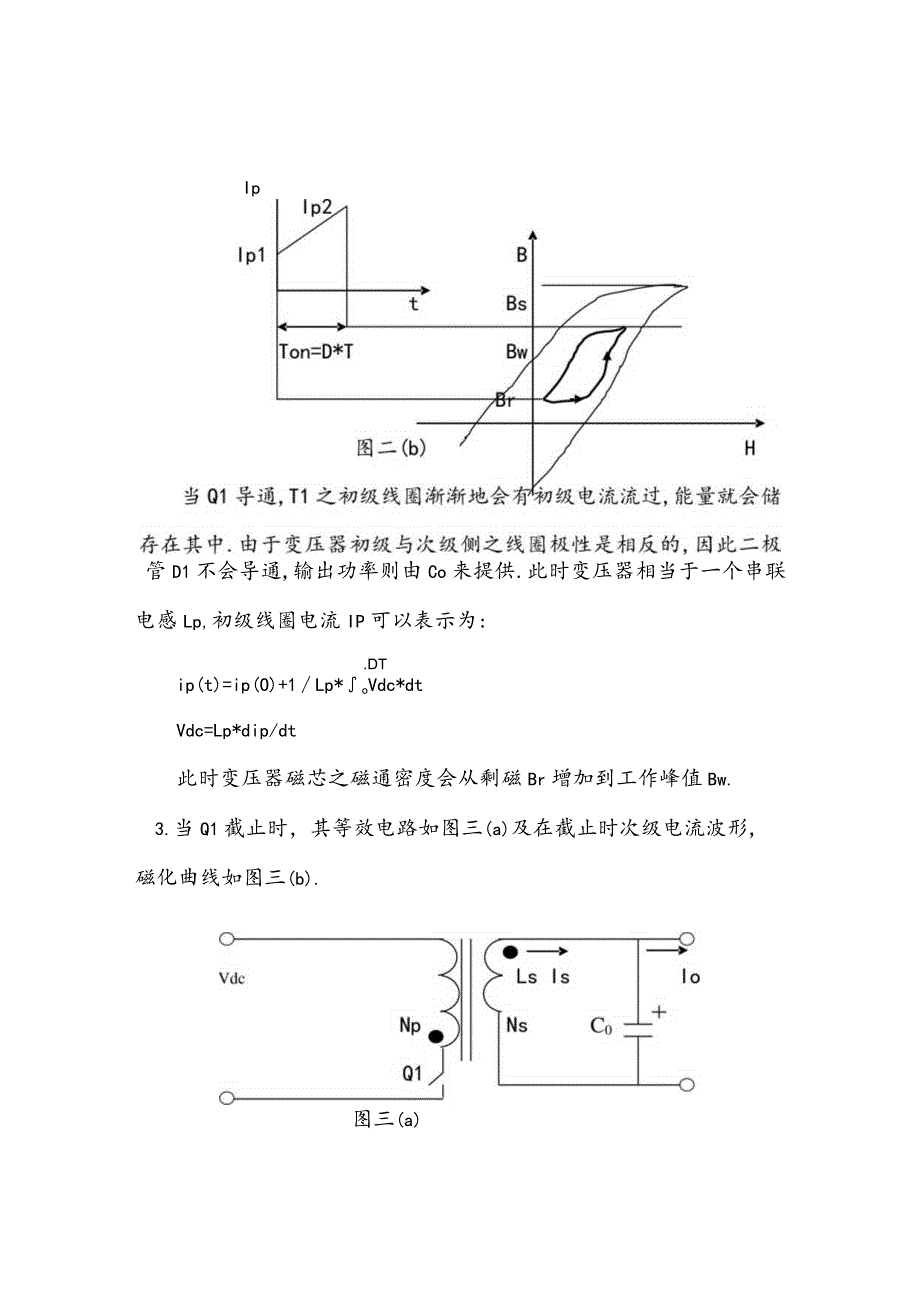

3、CCM)反激变压器的设计.二.反激式变换器(FlybaCkCOnVerter)的工作原理1) .反激式变换器的电路结构如图一.2) .当开关管Q1导通时，其等效电路如图二(a)及在导通时初级电流连续时的波形，磁化曲线如图二(b).图二(a)Ip管D1不会导通,输出功率则由Co来提供.此时变压器相当于一个串联电感Lp,初级线圈电流IP可以表示为:.DTip(t)=ip(O)+1Lp*oVdc*dtVdc=Lp*dip/dt此时变压器磁芯之磁通密度会从剩磁Br增加到工作峰值Bw.3.当Q1截止时，其等效电路如图三(a)及在截止时次级电流波形,磁化曲线如图三(b).图三(a)当Ql截止时，变压器之安
4、匝数(AmPere-TurnsNl)不会改变，因为AB并没有相对的改变.当AB向负的方向改变时(即从BW降低到Br),在变压器所有线圈之电压极性将会反转，并使D1导通，也就是说储存在变压器中的能量会经D1,传递到Co和负载上.此时次级线圈两端电压为：Vs(t)=Vo+Vf(Vf为二极管Dl的压降).f次级线圈电流：is(t)=is(DT)-1/Ls*dtVs(t)*dt1.p=(NpNs)2*Ls(Ls为次级线圈电感量)由于变压器能量没有完全转移，在下一次导通时，还有能量储存在变压器中，次级电流并没有降低到0值，因此称为连续电流模式或不完全能量传递模式(CCM).三.CCM模式下反激变压器设计
5、的步骤1 .确定电源规格.1) .输入电压范围Vin=85-265Vac;2) ,输出电压/负载电流:Voutl=5V10A,Vout2=12V/1A；3) .变压器的效率旷0.902 .工作频率和最大占空比确定.取：工作频率fosc=1OOKHz,最大占空比Dmax=O.45.T=1fosc=(max)=0.45*10=4.5usToff=10-4.5=5.5us.3 .计算变压器初与次级匝数比n(NpNs=n).最低输入电压Vin(min)=85*d2-20二IoOVdC(取低频纹波为20V).根据伏特一秒平衡，有：Vin(min)*Dmax=(Vout+Vf)*(1-Dmax)*n.n=
6、Vin(min)*Dmax/(Vout+Vf)*(I-Dmax)n=100*0.45/(5+1.0)*0.55=13,644 .变压器初级峰值电流的计算.设+5V输出电流的过流点为120%;+5V和+12v整流二极管的正向压降均为1.0V.+5V输出功率Pouti=(Vo+Vf)*Io*120%=6*10*1.2=72W+12V输出功率Pout2=(Vo2+Vf)*102=13*1=13W变压器次级输出总功率Pout=Pout+Pout2=85W(图四)如图四，设Ip2=k*lp,取k=0.412*(lp+1p2)*Vin(min)*Ton(max)/T=Pout/rIp=2*Pout/rj(
7、1+k)*Vin(min)*Dmax=2*85/0.90*(1+0.4)*100*0.45=3.00Alp2=0.4*pf1.20A5 .变压器初级电感量的计算.由式子Vdc=Lp*dip/dt,得：1.p=Vin（min）*Ton（max）/Ipi-Ip?=100*4.5/3.00-1.20=250uH6 .变压器铁芯的选择.根据式子Aw*Ae=Pt*106/2*ko*kc*fosc*Bm*j*,其中:Pt（变压器的标称输出功率）=Pout=85WKo（窗口的铜填充系数）=0.4Kc（磁芯填充系数）=1（对于铁氧体），变压器磁通密度Bm=1500Gsj（电流密度）:j=5Amm2;Aw*Ae
8、=85*106/2*0.4*1*100*103*1500Gs*5*0.904=0.157cm考虑到绕线空间，选择窗口面积大的磁芯，查表：EER2834S铁氧体磁芯的有效截面积Ae=0.854cm2它的窗口面积Aw=148mm2-1.48cm2EER2834S的功率容量乘积为Ap=Ae*Aw=1.48*0.854=1.264cm40.157cm4故选择EER2834S铁氧体磁芯.7 .变压器初级匝数及气隙长度的计算.1） .由Np=Lp*（Ip-Ip2）/Ae*Bm,得:Np=250*(3.OO-1.20)/85.4*0.15=35.12取Np=36由LP=Uo*ur*Np2*Ae/1g,得：气
9、隙长度Ig=uo*ur*Ae*Np2Lp4*3.14*107*1*85.4mm2*362/(250.0*10TnlH)=0.556mm取Ig=0.6mm2 ).当+5V限流输出，Ip为最大时(IP=IPk3.0OA),检查Bmax.Bmax=Lp*Ip/Ae*Np=250*10-6*3.0085.4mm2*36=0.244OT=244OGsOOOOGs因此变压器磁芯选择通过.8 .变压器次级匝数的计算.Ns1(5v)=Npn=3613.64=2.64取Ns1=3Ns2(12v)=(12+1)*Ns1(5+1)=6.50取Ns2=7故初次级实际匝比：n=363=129 .重新核算占空比Dmax和
10、Dmin.1) .当输入电压为最低时：Vin(min)=100Vdc.由Vin(min)*Dmax=(Vout+Vf)*(1-Dmax)*n,得:Dmax=(Vout+Vf)*n(Vout+Vf)*n+Vin(min)=6*12/6*12+100=0.4182) .当输入电压为最高时:Vin(max)=265*1.414=374.7Vdc.Dmin=(Vout+Vf)*n(Vout+Vf)*n+Vin(max)=6*12.00/6*12.00+374.7=0.1610.重新核算变压器初级电流的峰值Ip和有效值lp(rms).1) .在输入电压为最低Vin(min)和占空比为Dmax条件下，计算
11、Ip值和K值.(如图五)设lp2=k*lp1.实际输出功率POlrt=6*10+13*1=73W1/2*(Ip+lp2)*Vin(min)*Ton(max)/T=Pout7(1)K=1-Vin(min)*Ton(max)/(Ip*Lp)(2)由(2)得：Ip=12*2*Pout*T/rj*Vin(min)*Ton(max)+Vin(min)*Ton(max)/Lp)=0.5*2*73*10/0.90*100*4.18+100*4.18/250.0)=2.78AK=1-100*4.18/2.78*250=0.40p-k*p1=2.78*0.40=1.11A2) .初级电流有效值Ip(rms)=T
12、on/(3T)*(Ip12+1p22+1p1*Ip2)1/2=0.418/3*(2.782+1.112+2.78*1.11)1/211.次级线圈的峰值电流和有效值电流计算：当开关管截止时，变压器之安匝数(AmPereTUrnSNI)不会改变,因为AB并没有相对的改变.因此开关管截止时，初级峰值电流与匝数的乘积等于次级各绕组匝数与峰值电流乘积之和(Np*Ip=Ns1*Is1p+Ns2*ls2p).由于多路输出的次级电流波形是随各组负载电流的不同而不同，因而次级电流的有效值也不同.然而次级负载电流小的回路电流波形，在连续时接近梯形波，在不连续时接近三角波，因此为了计算方便，可以先计算负载电流小的回
13、路电流有效值.1) .首先假设+12V输出回路次级线圈的电流波形为连续，电流波形如下(图一):IS2 (12v)12*ls2p+ls2b*toffT=l02(3)1.s1*ls2p-s2btoff=V02Vf(4)1.s2Lp=(Ns2Np)2(5)由式得：Is2p=1/2*2*Io21-D+V02+Vf*1-D*T*Np7Ns22*Lp=0.5*2*1/1-0.418+12+1*1-0.418*10*362/7*250=5.72AIs2b=Io1-D-1/2*Vo+Vf*1-D*Np7Ns22*Lp=1/0.582-0.5*13*0.582*10*36272*250=-2.28A0因此假设不
