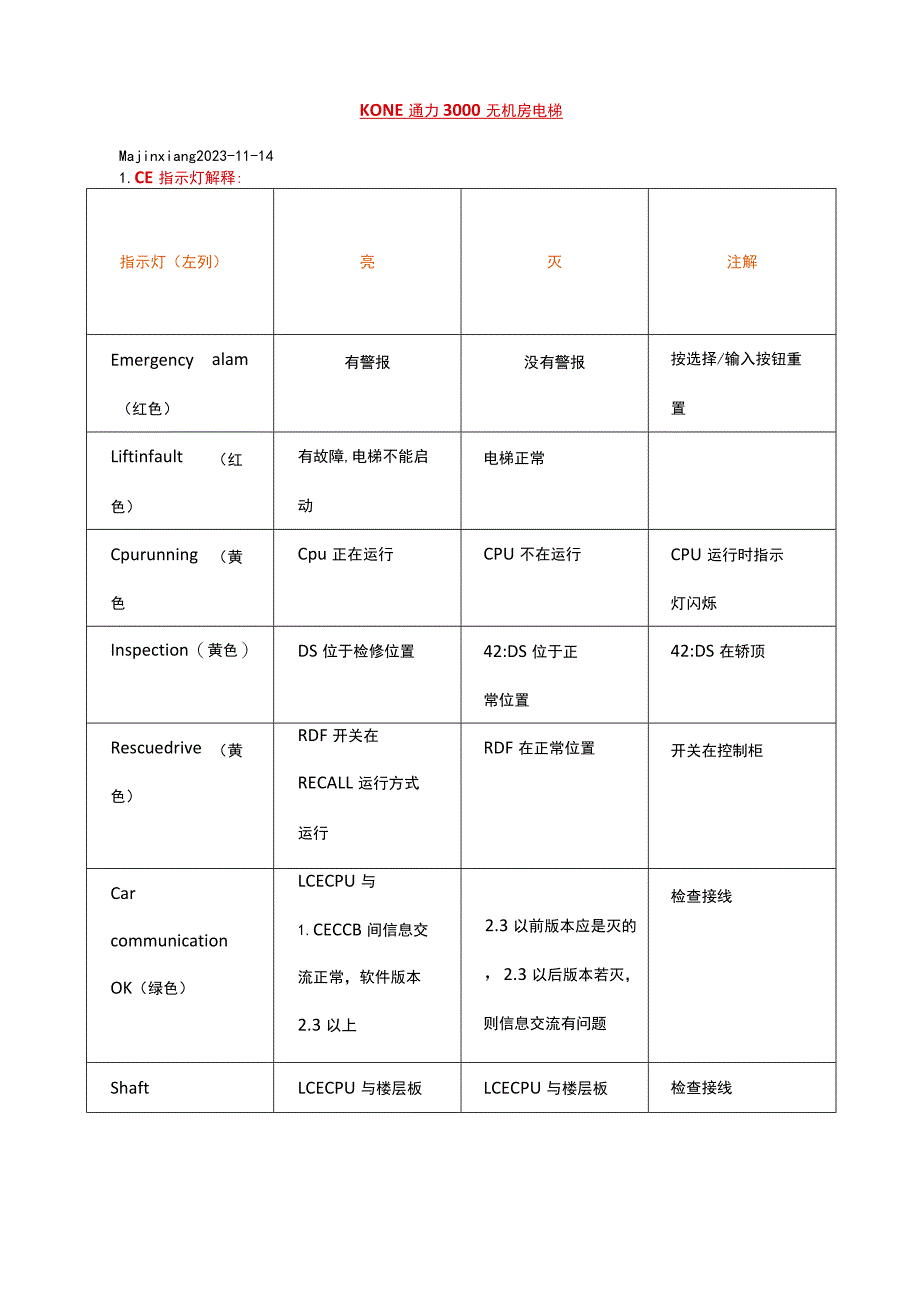

1、KONE通力3000无机房电梯Majinxiang2023-11-141.CE指示灯解释:指示灯（左列）亮灭注解Emergency（红色）alam有警报没有警报按选择/输入按钮重置Liftinfault色）（红有故障,电梯不能启动电梯正常Cpurunning色（黄Cpu正在运行CPU不在运行CPU运行时指示灯闪烁Inspection（黄色）DS位于检修位置42:DS位于正常位置42:DS在轿顶Rescuedrive色）（黄RDF开关在RECALL运行方式运行RDF在正常位置开关在控制柜CarcommunicationOK（绿色）LCECPU与1.CECCB间信息交流正常，软件版本2.3以上2.
2、3以前版本应是灭的，2.3以后版本若灭，则信息交流有问题检查接线ShaftLCECPU与楼层板LCECPU与楼层板检查接线comm.ok（绿色）间信息交流正常间信息交流不正常+24VcontrollerOK（绿色）24V控制柜供电电源正常24电源不正常检查保险丝F4+5VcontrollerOK9（绿色）LCECPU5V电源正常5V电源故障如果24V指示灯亮，则更换1.CECPU板+24VCar&shaftOK（绿色）24V轿厢，井道供电电源正常24V电源故障检查保险丝F5Changebord（红色）LCECPU板烧毁LCECPU板正常更换新板Speed0.1ms（黄色）正在加速，速度大于0.
3、1M/S正在减速，速度小于0.1M/S指示灯(中间)X灭注解Startpemit（黄色主继电器都激活（201:1,201:2,201:4）主继电器都释放如果灯不灭，可能有继电器阻塞(XD1/3POS379)Shaftdoorcontact（黄色）所有层门都已关好层门未关好XH2/3终端POS379Closedoorcommand（黄色）关门命令有效关门命令无效从1.CESlADV从LCE到ADVDriveneeded（黄控制系统认为需要不需要启动呼梯，色）启动泊梯.自动平层等V3F0K（绿色）驱动系统可正常运行驱动单元有故障Safetyinput（绿色）到轿门触点前的安全回路正常到轿门触点前的
4、安全回路有问题XC15POS379Opendoorcommand（黄色）开门命令有效无命令从LCE到ADVphotocell（黄色）光眼光束受挡光束未受挡光束未受挡XB29/2及XB31/2POS.379Openbutton（黄色）轿厢内开门按钮按下未按下Closeforcelimiter（黄色）关门力限制器申请重开门不需重开门XB28/8及XB30/8POS806指示灯（右列）亮灭注解Driveup（黄色）向上运行指令已送往V3F25无效77:U（黄色）轿厢在上部减速区轿厢不在上部减速区77:U断开61:U（黄色）轿厢在61:U区内轿厢不在61:U区内地坎以上地坎以上5MM,以下145MM3
5、0（黄色）轿厢在门区内轿厢不在门区内地坎以上150MM,以下150MM61N（黄色）轿厢在61:N区内轿厢不在61:N区内地坎以下5MM,以上145MM77:N（黄色）轿厢在下部减速区轿厢不在下部减速区77:N断开77:S（黄色）77:S开关断开或无此开关轿厢不在上下端站只在终端楼层间距短的时候Drivedown（黄色）向下运行指令已送往V3F25无效Majinxiang2023-11-141.CE用户接口功能模式：（Ec。DiSC）菜单子菜单功能注解E1故障历史记录-显示最近的故障情况F2清除故障记录-重置故障记录，清除内存菜单子菜单功能注解-d驱动故障-参看故障代码表-菜单子菜单功能注解代
6、码含义（斜体表示默认值）必11基站选择基站（1）楼层号I-N备12控制方式3集选方式选择，相应普通楼层的内指令信号I=SBC单按钮控制2=DC下集选3=FC全集选4=PB按钮控制门系统110开门时间相应普通楼层的内指令信号时，从门完全打开至开始关门时的时间单位秒(1-60)111重新开门时间重开门后，从门完全打开至重新开始关门的时间(20)单位0l秒(1-99)112激活ADO激活提前开门功能O=关闭1=激活113强迫关门如果在一段选定的时间内关门受阻，门将以较慢的速度蜂鸣关门，此时只有关门力限器起作用，强迫关门持续到关门结束O=关闭1=激活114强迫关门时间限制设置开始强迫关门的时间(20)
7、单位秒(10-60)115新轿内指登记快速关门开门或门已打开时，按下内指按钮可以缩短开门时间单位0.1秒O=无该功能(0-99)116光眼延时设置光眼被挡到重新关门的时间(0-99)20单位0l秒.O=无该功能117光口艮正常快速快门设置光眼正常后快速关门O=无I=有118禁止同时开门A门及BC门的开门及同时开门功能I=A门优先开2=C门优先开3=同时开门119对穿门轿厢选用对穿门轿厢O=一个门I:对穿门120门铃为盲人选择门铃O=关I=门完全打开时响121扩展延长开门时间LCECOB的输入ScI7(34:E)的类型O=按钮(DoEB)有重开门时间I=开关带蜂鸣器(DOES)2=开关不带蜂鸣器
8、(DOES)122DOP类型选择DoP类型0=none;l=DOPCS泊梯130泊梯楼层选择泊梯楼层O=off楼层号131泊梯时开门泊梯时A门与BC门的开关情况O=关I=A门优先2=C门优先3=AC同时开132泊梯时间选择电梯在开始泊梯前的空闲时间301-99秒133泊梯模式选择单台或群组泊梯O=关1=单梯2=群组泊梯134自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF功能)O=关nn=指定楼层135自动返回特定楼层(ADF功能)将电梯开往此楼层O=回主楼层nn=指定楼层140允许反向内选允许登录与电梯运行方向相反的内指令信号，一旦停梯，O=关I=开内指便对这些信号开始响应141错误内选删
9、除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号O=关I=开142内选登记蜂鸣器当内选登记时发出一声短促声O=关I=开143忽略新外呼为响应超时的外呼而忽略新外呼(有很久没有相应的内选时)O=关I=开144司机模式选择-0=屣I=ATSHK2=ATSCS145锁定呼梯的类型指定LCEOPT的锁输入信号-锁-的用法(楼层进出控制)0=关1=锁定内选2=锁定外呼3=锁定内选和外呼146优先下呼1。3最多定义3个楼层O=没有，nn=楼层147优先上呼1。3最多定义3个楼层O=没有，nn=楼层群组-50电梯在群组中的编号设置并联群组中的编号，主梯为11.6-51在E-Iink中的编号设置电
10、梯在E-Iink中的编号33.34.35.36.6433至6452在Konexion中的编号设置电梯在Konexion中的编号(08)KOneXiOn;n=电梯号-53外呼重开门次数当轿厢有内选时外呼使门重开的次数1=1次2=2多次3=RE0HK154最低楼层FEB选项选择最低楼层的楼层编号11-nn更改后须重划楼板FE3选项菜单1-30。34596489僻的三道值不能小于此菜单值。否则将自动取此菜单值155EMC(E-Link)的组号选择EMC(E-Link)的组号(arouonumber)1-32(0-31)消防156消防保留层-159消防保留楼层用FID6(udding)和FIDM(ac
11、hineroom)时必须为00=nn160消防楼层选择消防返回楼层楼层号161地区消防法规(0-17)选择各国的消防类型0=未用17=亚太地区I=德国6=英国7=荷兰8=美国IO=瑞典Il=香港12=澳洲15=新加坡162消防类型(0-13)(FID指消防检测,FRD指消防员运行，选择FlD与FRD组合：O=无消防；I=FRK;2=FID关;3=FID开4=FRD-FID门关5=FRD-FID开门；6=FIDMO;7=FID-MO;8=FIDMO+FRD;9=FIDMO+FRD;IO=FIDAO;Il=FIDAO;12=FIDAO+FRD;13=FIDAO+FRD163在消防返回选择A门或B门
