《防护服装 焊接服.docx》由会员分享，可在线阅读，更多相关《防护服装 焊接服.docx（8页珍藏版）》请在第壹文秘上搜索。

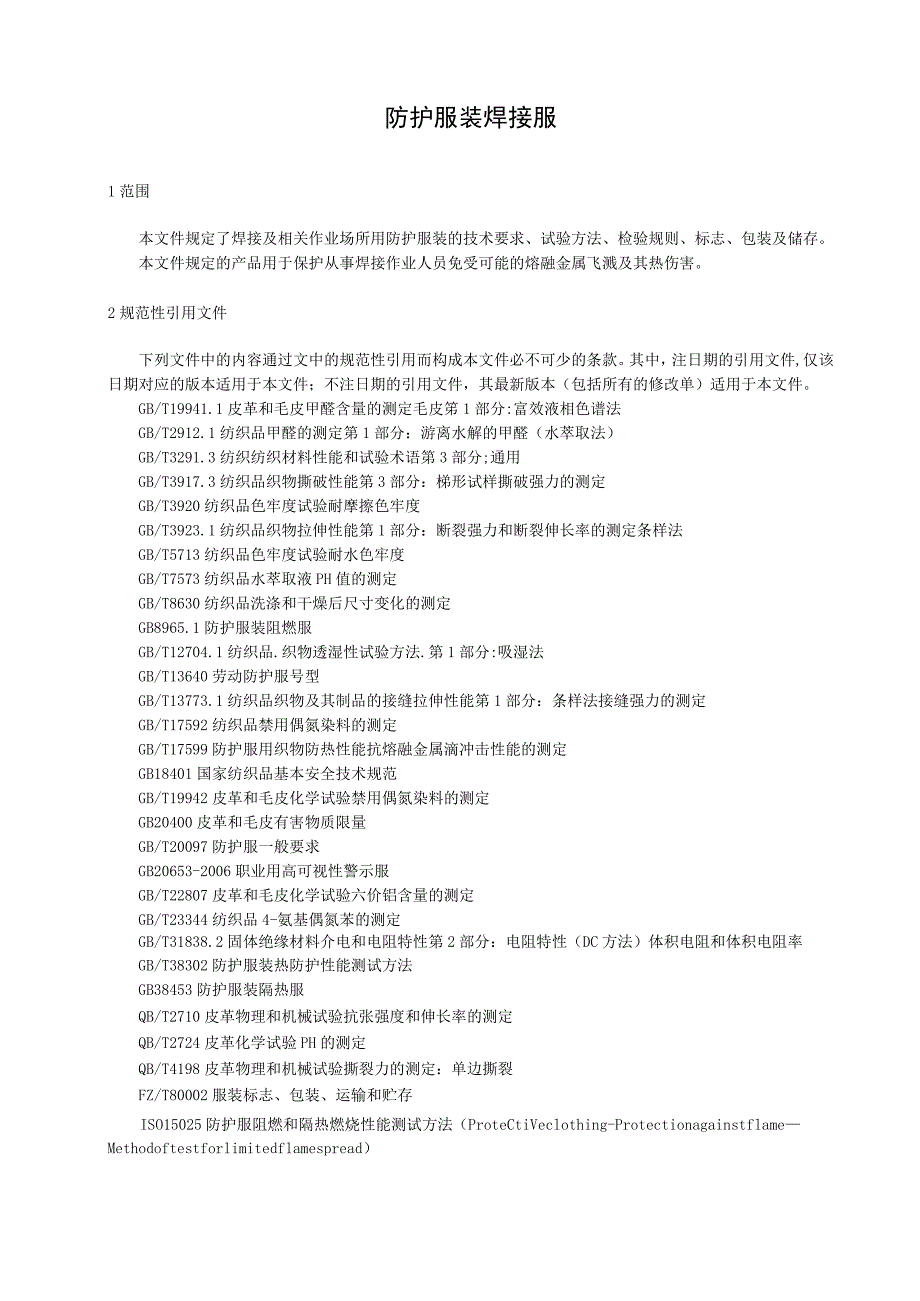

1、防护服装焊接服1范围本文件规定了焊接及相关作业场所用防护服装的技术要求、试验方法、检验规则、标志、包装及储存。本文件规定的产品用于保护从事焊接作业人员免受可能的熔融金属飞溅及其热伤害。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T19941.1皮革和毛皮甲醛含量的测定毛皮笫1部分:富效液相色谱法GB/T2912.1纺织品甲醛的测定第1部分：游离水解的甲醛（水萃取法）GB/T3291.3纺织纺织材料性能和试验术语第3部分;通用GB/T3
2、917.3纺织品织物撕破性能第3部分：梯形试样撕破强力的测定GB/T3920纺织品色牢度试验耐摩擦色牢度GB/T3923.1纺织品织物拉伸性能第1部分：断裂强力和断裂伸长率的测定条样法GB/T5713纺织品色牢度试验耐水色牢度GB/T7573纺织品水萃取液PH值的测定GB/T8630纺织品洗涤和干燥后尺寸变化的测定GB8965.1防护服装阻燃服GB/T12704.1纺织品.织物透湿性试验方法.第1部分:吸湿法GB/T13640劳动防护服号型GB/T13773.1纺织品织物及其制品的接缝拉伸性能第1部分：条样法接缝强力的测定GB/T17592纺织品禁用偶氮染料的测定GB/T17599防护服用织物
3、防热性能抗熔融金属滴冲击性能的测定GB18401国家纺织品基本安全技术规范GB/T19942皮革和毛皮化学试验禁用偶氮染料的测定GB20400皮革和毛皮有害物质限量GB/T20097防护服一般要求GB20653-2006职业用高可视性警示服GB/T22807皮革和毛皮化学试验六价铝含量的测定GB/T23344纺织品4-氨基偶氮苯的测定GB/T31838.2固体绝缘材料介电和电阻特性第2部分：电阻特性（DC方法）体积电阻和体积电阻率GB/T38302防护服装热防护性能测试方法GB38453防护服装隔热服QB/T2710皮革物理和机械试验抗张强度和伸长率的测定QB/T2724皮革化学试验PH的测定

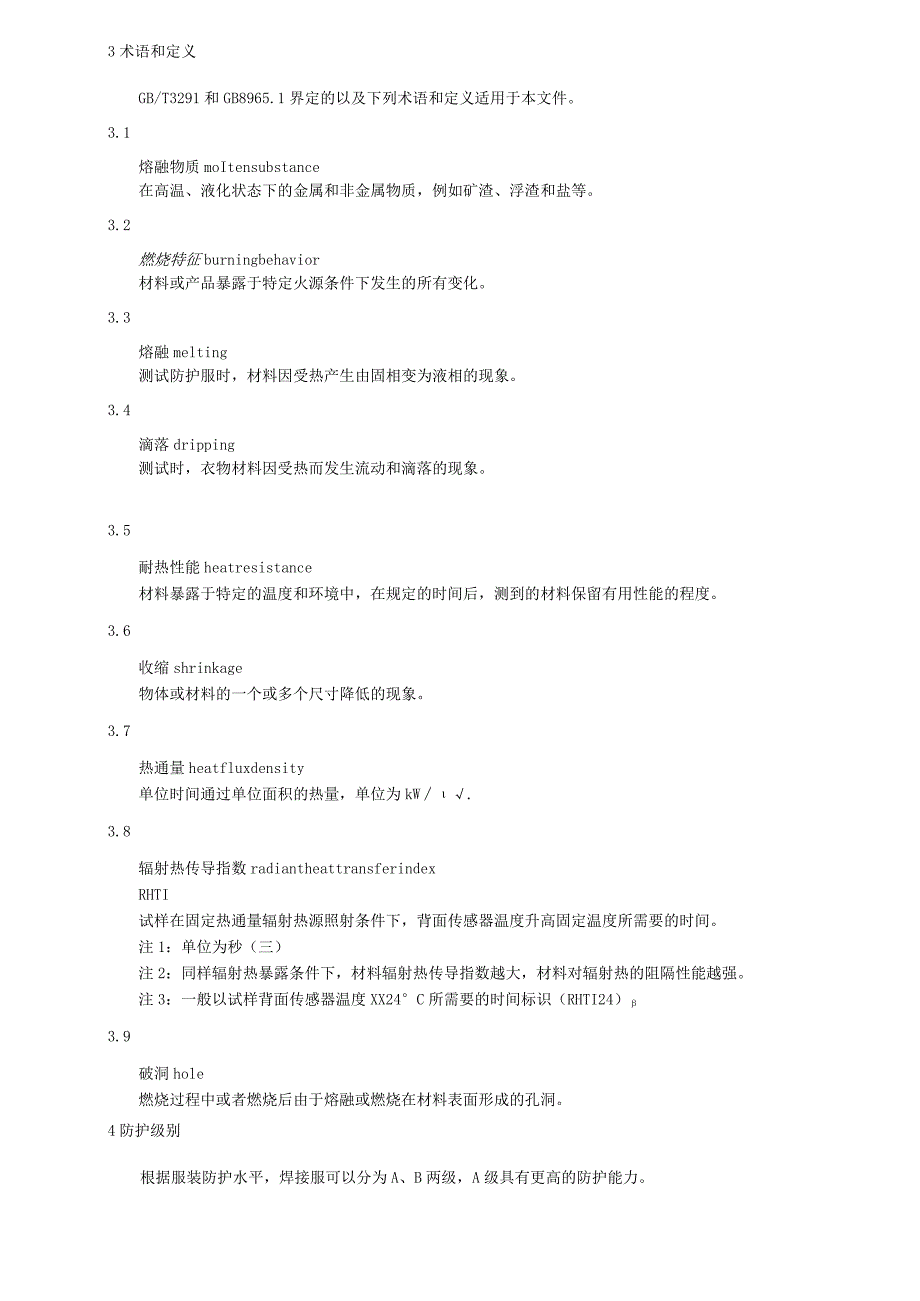

4、QB/T4198皮革物理和机械试验撕裂力的测定：单边撕裂FZ/T80002服装标志、包装、运输和贮存ISO15025防护服阻燃和隔热燃烧性能测试方法（ProteCtiVeclothing-ProtectionagainstflameMethodoftestforlimitedflamespread）3术语和定义GB/T3291和GB8965.1界定的以及下列术语和定义适用于本文件。3.1熔融物质moItensubstance在高温、液化状态下的金属和非金属物质，例如矿渣、浮渣和盐等。3.2燃烧特征burningbehavior材料或产品暴露于特定火源条件下发生的所有变化。3.3熔融meltin
5、g测试防护服时，材料因受热产生由固相变为液相的现象。3.4滴落dripping测试时，衣物材料因受热而发生流动和滴落的现象。3.5耐热性能heatresistance材料暴露于特定的温度和环境中，在规定的时间后，测到的材料保留有用性能的程度。3.6收缩shrinkage物体或材料的一个或多个尺寸降低的现象。3.7热通量heatfluxdensity单位时间通过单位面积的热量，单位为kW.3.8辐射热传导指数radiantheattransferindexRHTI试样在固定热通量辐射热源照射条件下，背面传感器温度升高固定温度所需要的时间。注1：单位为秒（三）注2：同样辐射热暴露条件下，材料辐射热

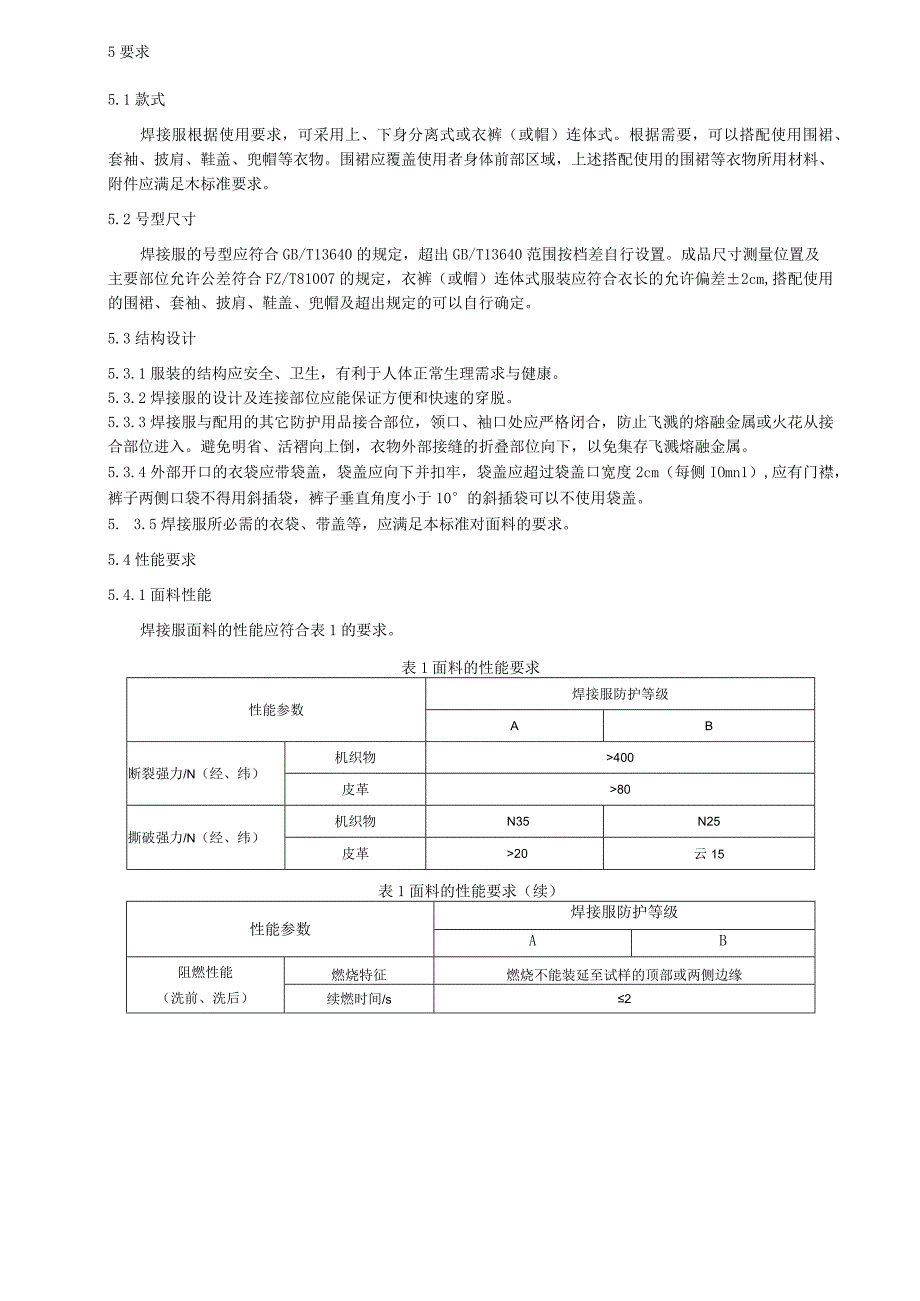

6、传导指数越大，材料对辐射热的阻隔性能越强。注3：一般以试样背面传感器温度XX24C所需要的时间标识（RHTI24）3.9破洞hole燃烧过程中或者燃烧后由于熔融或燃烧在材料表面形成的孔洞。4防护级别根据服装防护水平，焊接服可以分为A、B两级，A级具有更高的防护能力。5要求5.1款式焊接服根据使用要求，可采用上、下身分离式或衣裤（或帽）连体式。根据需要，可以搭配使用围裙、套袖、披肩、鞋盖、兜帽等衣物。围裙应覆盖使用者身体前部区域，上述搭配使用的围裙等衣物所用材料、附件应满足木标准要求。5.2号型尺寸焊接服的号型应符合GB/T13640的规定，超出GB/T13640范围按档差自行设置。成品尺寸测量
7、位置及主要部位允许公差符合FZ/T81007的规定，衣裤（或帽）连体式服装应符合衣长的允许偏差2cm,搭配使用的围裙、套袖、披肩、鞋盖、兜帽及超出规定的可以自行确定。5.3结构设计5.3.1服装的结构应安全、卫生，有利于人体正常生理需求与健康。5.3.2焊接服的设计及连接部位应能保证方便和快速的穿脱。5.3.3焊接服与配用的其它防护用品接合部位，领口、袖口处应严格闭合，防止飞溅的熔融金属或火花从接合部位进入。避免明省、活褶向上倒，衣物外部接缝的折叠部位向下，以免集存飞溅熔融金属。5.3.4外部开口的衣袋应带袋盖，袋盖应向下并扣牢，袋盖应超过袋盖口宽度2cm（每侧IOmn1）,应有门襟，裤子两侧
8、口袋不得用斜插袋，裤子垂直角度小于10的斜插袋可以不使用袋盖。5. 3.5焊接服所必需的衣袋、带盖等，应满足本标准对面料的要求。5.4性能要求5.4.1面料性能焊接服面料的性能应符合表1的要求。表1面料的性能要求性能参数焊接服防护等级AB断裂强力/N（经、纬）机织物400皮革80撕破强力/N（经、纬）机织物N35N25皮革20云15表1面料的性能要求（续）性能参数焊接服防护等级AB阻燃性能（洗前、洗后）燃烧特征燃烧不能装延至试样的顶部或两侧边缘续燃时间/s2阴燃时间/sW2破洞尺寸mm5熔融、滴落无抗熔融金属冲击性能（洗后）经25滴金属熔滴冲击后，试样温升不超过40C经15滴金属熔滴冲击后，试
9、样温升不超过40测试过程中及结束后样品不应燃烧透湿量/（g-24h）（机织物）5000（机织物）水洗尺寸变化率/%-33热稳定性/%（洗后）(180+5)七，5min,尺寸变化10热防护性（kwsm2）（洗后）服装与皮肤直接接触，2186服装与皮肤间有空隙，2330服装与皮肤直接接触，云126服装与皮肤间有空隙，250辐射热传导RHTI24/s（洗后）16.07.0体积电阻/Q（洗后）105甲醛含量/（mgkg）直接接触皮肤75非直接接触皮肤300PH值直接接触皮肤4.0-8.5非直接接触皮肤4.09.0可分解致癌芳香胺染料不得检出六价珞含量（皮革）不得检出色牢度/级（机织物）耐洗（变色、沾色
10、）N4/3-4耐摩擦（干摩、湿摩）23-4/3耐汗渍（变色、沾色）3-4/3-45.4.2附件和衬里5.4.2.1扣不得钉在单层布上；四合扣牢固，吻合适度，无变形或过紧现象，扣与扣眼及四合扣上下对位，扣眼间距不大于150mm。如果使用拉链，拉链应能牢固锁紧。5.4.2.2钩、扣、拉链应便于连接和解脱。钩、扣、拉链不应使用易融、易燃、易变形的材料，若必须使用时，其表面应使用阻燃材料掩襟。钩、扣、拉链及其掩襟组成的系统按6.17规定的方法进行测试，经烘箱加热后，不应有熔融、滴落现象。测试完成后，钩、扣、拉链应能解开。5.4.2.3服装金属附件不得与身体直接接触，金属附件应用阻燃材料完全遮盖，以免粘
11、附熔融飞溅的金属，。橡筋类材料应包覆有阻燃材料。使用里料时，里料应使用阻燃材料。5.4.2.4服装如使用反光带等配料，配料必须使用阻燃材料，反光带的逆反射系数应符合GB20653中2级以上反光材料的要求，阻燃性能应与面料一致。5.4.2.5服装领口、袖口和衬里材料应满足表1甲醛含量和PH值中对直接接触皮肤类材料的要求。5.4.2.6服装如包含衬里，衬里应满足本标准中对热稳定性的要求，且按6.4规定的方法测试，续燃时间不得大于2s,不应有熔融、滴落的现象。5.4.3成品5.4.3.1外观服装应整洁美观，无破损、渍点、污物以及其它影响穿用性能的缺陷。5.4.3.2成品水洗后的尺寸变化率可以洗涤的产
12、品，服装水洗后的尺寸变化率应符合表2的规定。表2水洗尺寸变化率部位尺寸变化率（）备注领大-1.0只考核立领胸围-2.0衣长-2.5腰围-1.0裤长2-2.55.4.3.3缝制服装缝制应满足：a）按6.20进行测试，肩缝、袖子与衣身、裤后裆接缝强力不小于225N,其它部分接缝强力不小于100Neb）各部位缝头不小于0.8cmoc）各部位30cm内不得有两处跳线和连续跳线，链式线迹不允许跳线。d）领子平服，不反翘，领子部位明线不能有接线。e）绡袖圆顺，位置适宜。f）眼位不偏斜，锁眼针迹美观、整齐、平服。g）缅门襟拉链平服，左右高低一致.h）对称部位基本一致。i）面里平服，不反翘，无明显抽皱6试验方
13、法6.1如无特殊说明，本文件第5部分注明“洗后”指测试前应按本条所规定的方法进行洗涤：按GB/T8629中“自动洗衣机（A型）正常搅拌”的方式洗涤12.5h,漂洗6h,并悬挂干燥。漂洗过程中应换水两次，每次换水前脱水2min。洗涤所用洗衣粉应为中性，PH值为7.07.5。或使用A型自动洗衣机使用中性洗涤剂按GB/T8629-2017中4N方式洗涤50次，并悬挂干燥。如产品为皮革或一次性使用服装，则测试前可不经过洗涤预处理。6.2机织物类面料断裂强力的检测按GB/T3923.1测试，皮革类面料的断裂强力检测按QB/T2710测试。6.3 机织物类面料撕破强力的检测按GB/T3917.3测试，皮革
14、类面料撕破强力按QB/T4198规定的方法进行测试。6.4 焊接服面料阻燃性能的检测按ISO15025（方法A）规定的方法测试，洗涤前后的样品均应测试。如果服装为多层，测试过程应检测面料整体的最外层和最内层。注：本标准中阴燃指持续的无焰燃烧现象，多数发生在损毁区的边缘并伴随损毁区的要延。而在损毁区内部，部分区域会由于前期所吸收热量的持续释放而产生红热现象，该红热现象的持续时间不计入阴燃时间。6.5 焊接服面料抗熔融金属冲击性能的检测按GB/T17599测试。6.6 面料的透湿量检测按GB/T12704.1方法规定测试。6.7 服装和面料的水洗尺寸变化率试验方法按GB/T8628和GB/T863
15、0的规定测试，采用GB/T8629中的4N程序洗涤和程序A干燥。如果使用说明上为轻柔洗涤或手洗，则采用4G或仿手洗程序洗涤。6.8 焊接服面料的热稳定性能的检测按GB8965.1测试，测试温度为（1805）C。6.9 焊接服面料的热防护性能的检测按GB/T38302测试。6.10 焊接服面料的辐射热传导的检测按GB38453规定的方法进行。6.11 焊接服面料的体积电阻的检测按GB/T31838.2规定的方法进行，测试电压为100V,测试前应在（202）相对湿度为（855）%的环境中进行调节至少24h。6.12 机织物类面料的甲醛含量的检测按GB2912.1测试，皮革类面料的甲醛含量按GB/T19941.1规定的方法测试。
