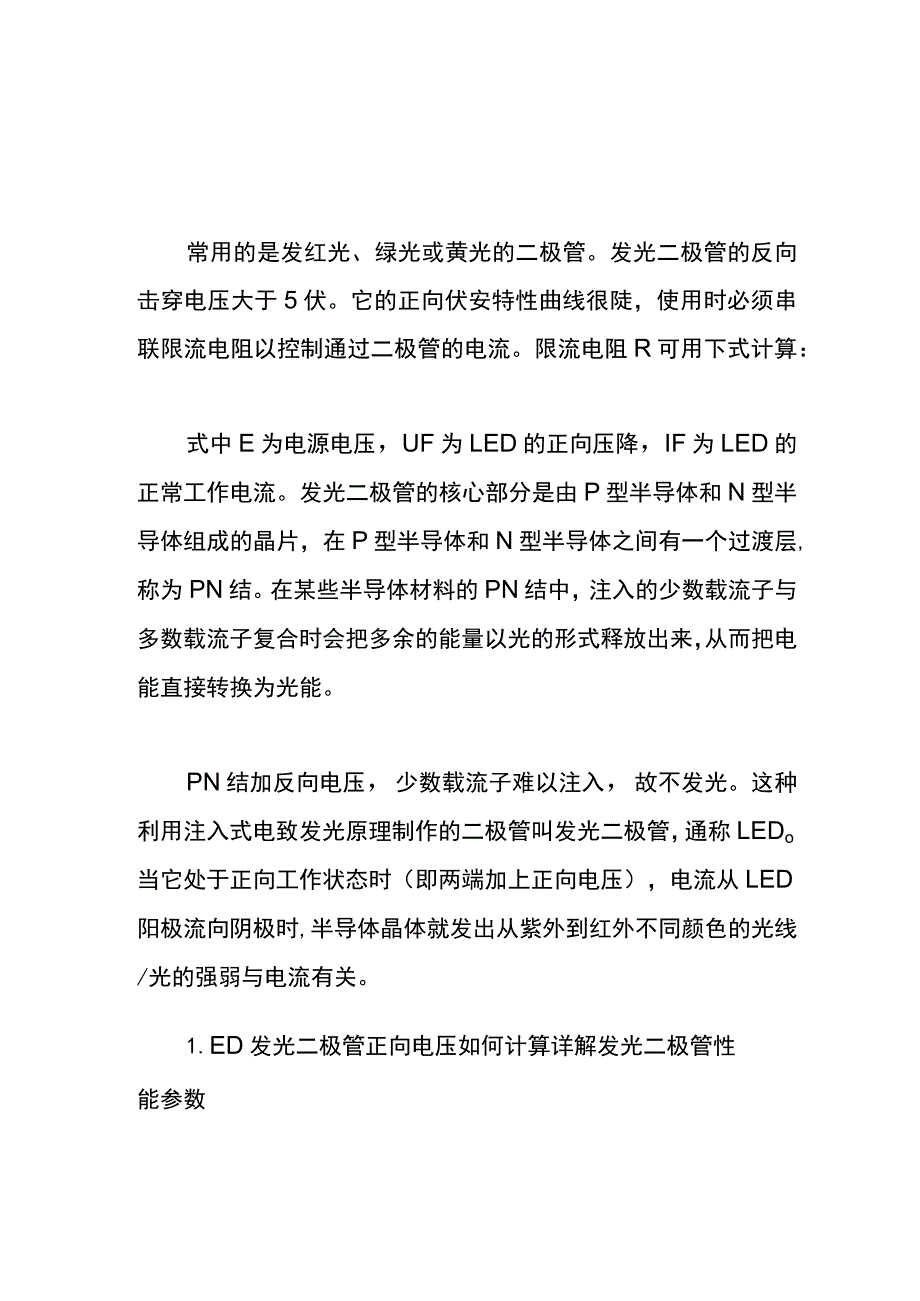

1、常用的是发红光、绿光或黄光的二极管。发光二极管的反向击穿电压大于5伏。它的正向伏安特性曲线很陡，使用时必须串联限流电阻以控制通过二极管的电流。限流电阻R可用下式计算：式中E为电源电压，UF为LED的正向压降，IF为LED的正常工作电流。发光二极管的核心部分是由P型半导体和N型半导体组成的晶片，在P型半导体和N型半导体之间有一个过渡层,称为PN结。在某些半导体材料的PN结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。PN结加反向电压，少数载流子难以注入，故不发光。这种利用注入式电致发光原理制作的二极管叫发光二极管，通称LEDo当它处于正向工作状

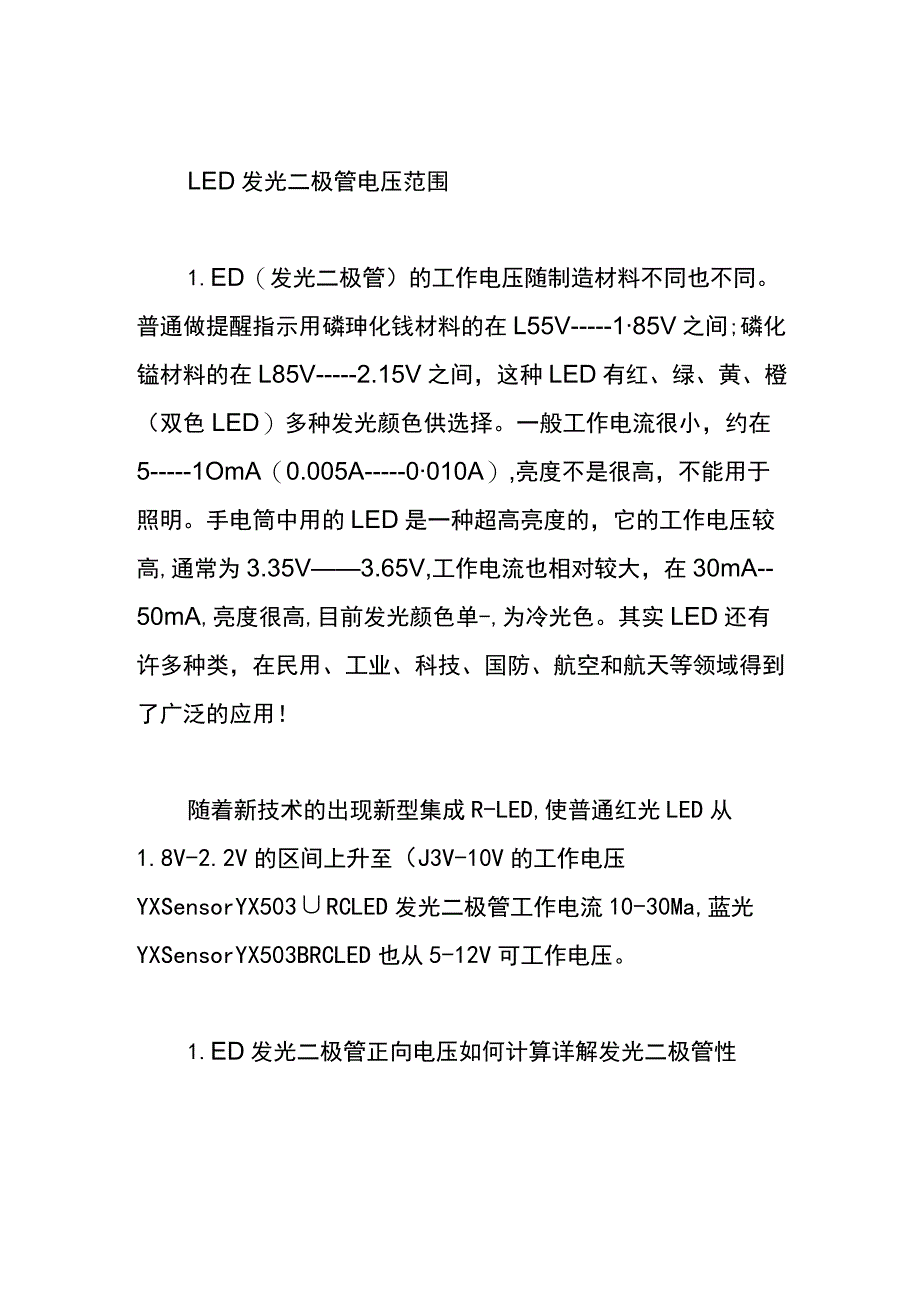

2、态时（即两端加上正向电压），电流从LED阳极流向阴极时,半导体晶体就发出从紫外到红外不同颜色的光线/光的强弱与电流有关。1.ED发光二极管正向电压如何计算详解发光二极管性能参数LED发光二极管电压范围1.ED（发光二极管）的工作电压随制造材料不同也不同。普通做提醒指示用磷珅化钱材料的在L55V-185V之间;磷化镒材料的在L85V-2.15V之间，这种LED有红、绿、黄、橙（双色LED）多种发光颜色供选择。一般工作电流很小，约在5-1OmA（0.005A-0010A）,亮度不是很高，不能用于照明。手电筒中用的LED是一种超高亮度的，它的工作电压较高,通常为3.35V3.65V,工作电流也相对较

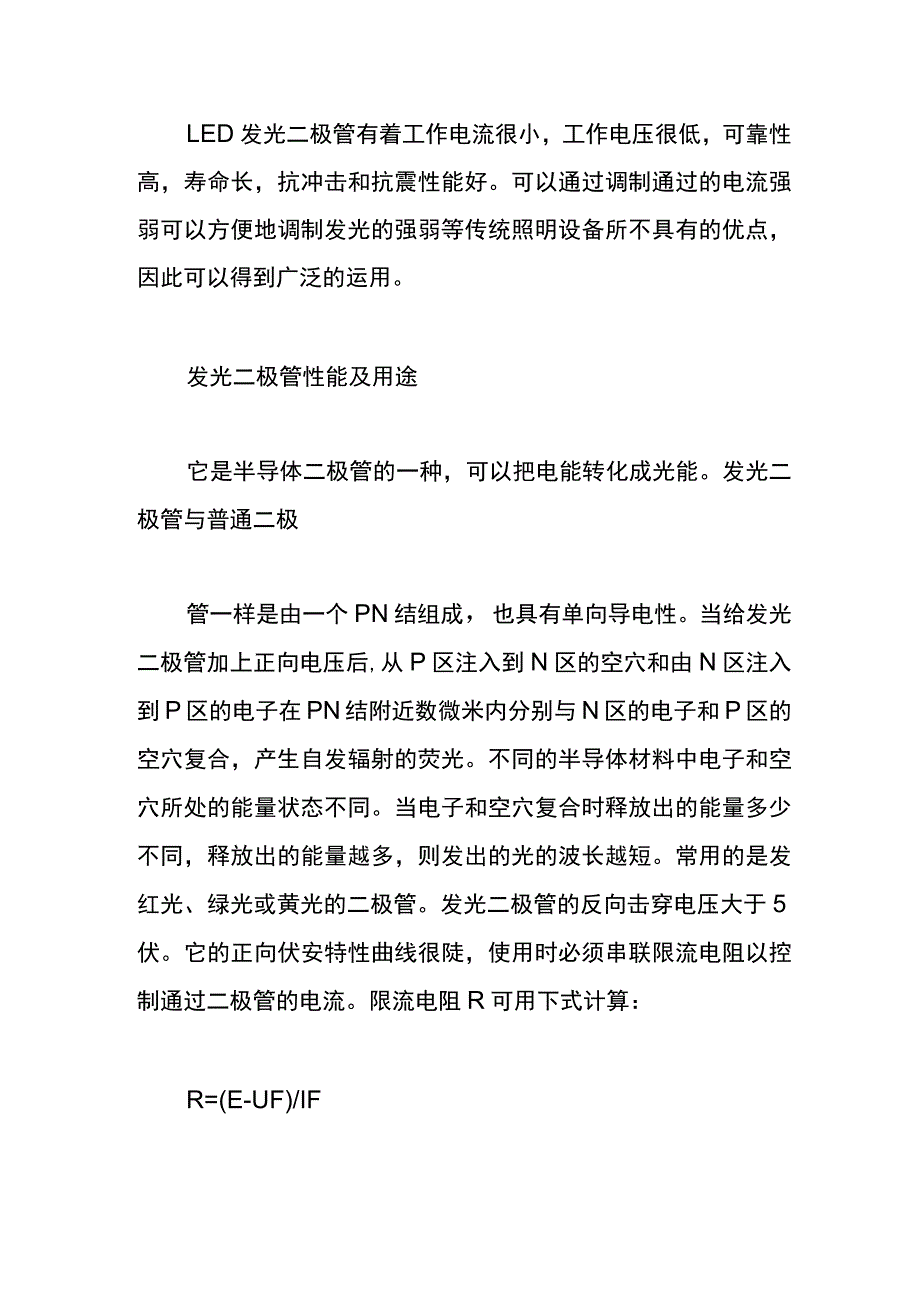

3、大，在30mA-50mA,亮度很高,目前发光颜色单-,为冷光色。其实LED还有许多种类，在民用、工业、科技、国防、航空和航天等领域得到了广泛的应用！随着新技术的出现新型集成R-LED,使普通红光LED从1.8V-2.2V的区间上升至（J3V-10V的工作电压YXSensorYX503RCLED发光二极管工作电流10-30Ma,蓝光YXSensorYX503BRCLED也从5-12V可工作电压。1.ED发光二极管正向电压如何计算详解发光二极管性LED发光二极管有着工作电流很小，工作电压很低，可靠性高，寿命长，抗冲击和抗震性能好。可以通过调制通过的电流强弱可以方便地调制发光的强弱等传统照明设备所不
4、具有的优点，因此可以得到广泛的运用。发光二极管性能及用途它是半导体二极管的一种，可以把电能转化成光能。发光二极管与普通二极管一样是由一个PN结组成，也具有单向导电性。当给发光二极管加上正向电压后,从P区注入到N区的空穴和由N区注入到P区的电子在PN结附近数微米内分别与N区的电子和P区的空穴复合，产生自发辐射的荧光。不同的半导体材料中电子和空穴所处的能量状态不同。当电子和空穴复合时释放出的能量多少不同，释放出的能量越多，则发出的光的波长越短。常用的是发红光、绿光或黄光的二极管。发光二极管的反向击穿电压大于5伏。它的正向伏安特性曲线很陡，使用时必须串联限流电阻以控制通过二极管的电流。限流电阻R可用
5、下式计算：R=(E-UF)/IF式中E为电源电压，UF为LED的正向压降，IF为LED的正常工作电流。发光二极管的核心部分是由P型半导体和N型半导体组成的晶片，在P型半导体和N型半导体之间有一个过渡层,称为PN结。在某些半导体材料的PN结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。PN结加反向电压，少数载流子难以注入，故不发光。这种利用注入式电致发光原理制作的二极管叫发光二极管，通称LED0当它处于正向工作状态时（即两端加上正向电压）,电流从LED阳极流向阴极时，半导体晶体就发出从紫外到红外不同颜色的光线，光的强弱与电流有关。发光二极管的核心部分是由P型半导体和n型半导体组成的晶片，在p型半导体和n型半导体之间有一个过渡层，称为p-n结。在某些半导体材料的PN结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。PN结加反向电压，少数载流子难以注入，故不发光。这种利用注入式电致发光原理制作的二极管叫发光二极管，通称LED0当它处于正向工作状态时（即两端加上正向电压），电流从LED阳极流向阴极时,半导体晶体就发出从紫外到红外不同颜色的光线，光的强弱与电流有关。
