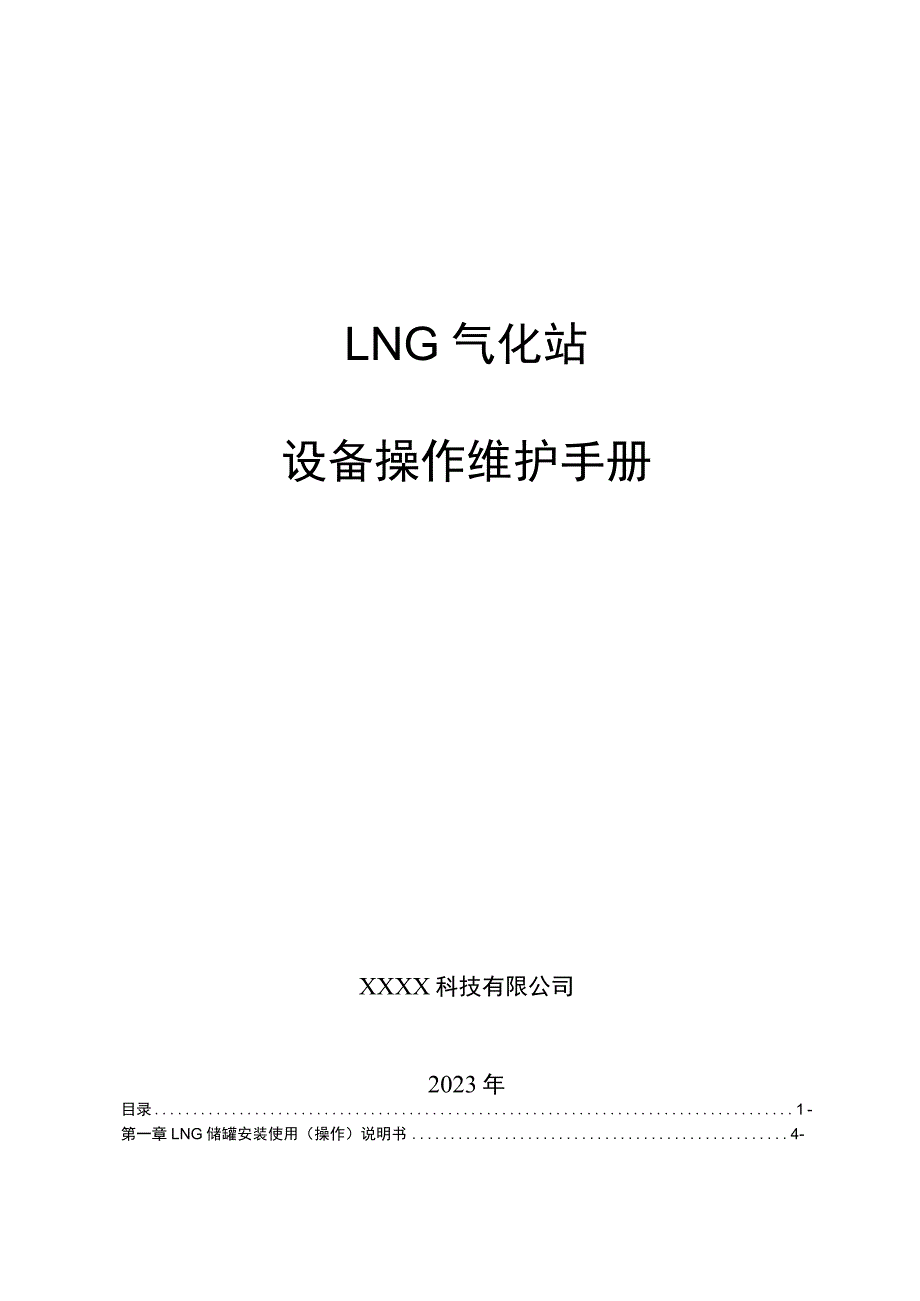

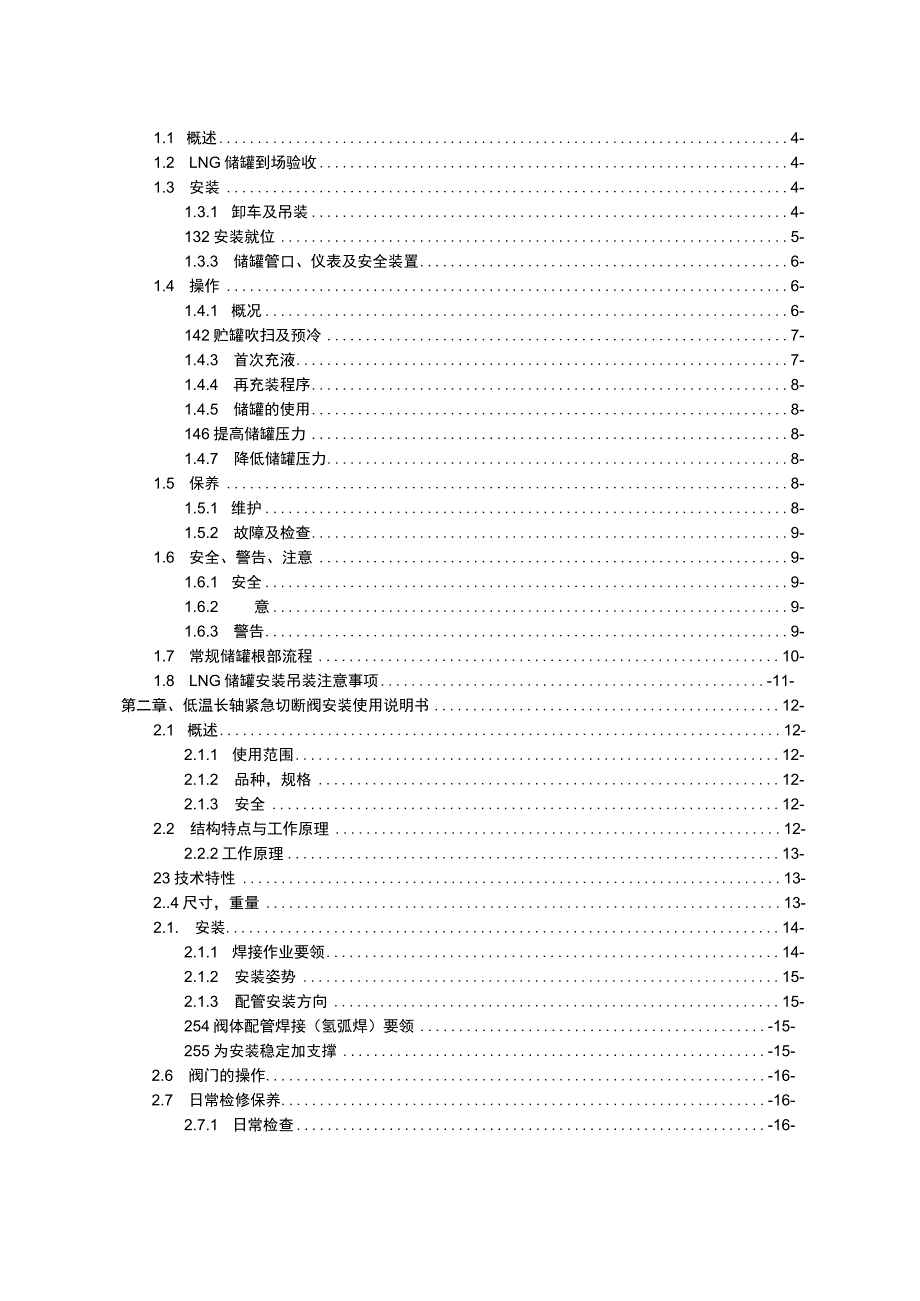

1、LNG气化站设备操作维护手册XXXX科技有限公司2023年目录1-第一章LNG储罐安装使用（操作）说明书4-1.1 概述4-1.2 LNG储罐到场验收4-1.3 安装4-1.3.1 卸车及吊装4-132安装就位5-1.3.3 储罐管口、仪表及安全装置6-1.4 操作6-1.4.1 概况6-142贮罐吹扫及预冷7-1.4.3 首次充液7-1.4.4 再充装程序8-1.4.5 储罐的使用8-146提高储罐压力8-1.4.7 降低储罐压力8-1.5 保养8-1.5.1 维护8-1.5.2 故障及检查9-1.6 安全、警告、注意9-1.6.1 安全9-1.6.2 意9-1.6.3 警告9-1.7 常规

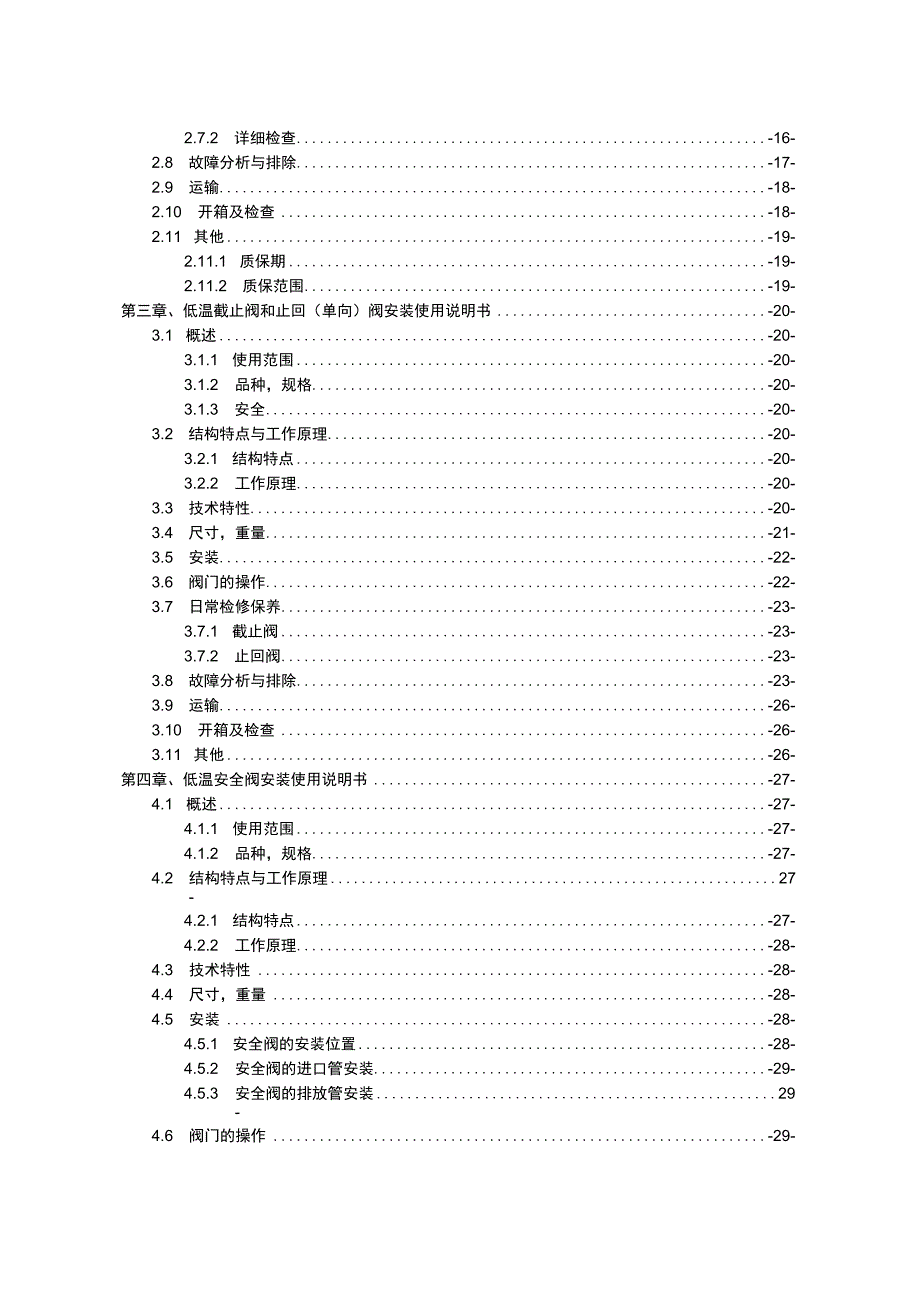

2、储罐根部流程10-1.8 LNG储罐安装吊装注意事项-11-第二章、低温长轴紧急切断阀安装使用说明书12-2.1 概述12-2.1.1 使用范围12-2.1.2 品种，规格12-2.1.3 安全12-2.2 结构特点与工作原理12-2.2.2工作原理13-23技术特性13-2.4尺寸，重量13-2.1. 安装14-2.1.1 焊接作业要领14-2.1.2 安装姿势15-2.1.3 配管安装方向15-254阀体配管焊接（氢弧焊）要领-15-255为安装稳定加支撑-15-2.6 阀门的操作-16-2.7 日常检修保养-16-2.7.1 日常检查-16-2.7.2 详细检查-16-2.8 故障分析与
3、排除-17-2.9 运输-18-2.10 开箱及检查-18-2.11 其他-19-2.11.1 质保期-19-2.11.2 质保范围-19-第三章、低温截止阀和止回（单向）阀安装使用说明书-20-3.1 概述-20-3.1.1 使用范围-20-3.1.2 品种，规格-20-3.1.3 安全-20-3.2 结构特点与工作原理-20-3.2.1 结构特点-20-3.2.2 工作原理-20-3.3 技术特性-20-3.4 尺寸，重量-21-3.5 安装-22-3.6 阀门的操作-22-3.7 日常检修保养-23-3.7.1 截止阀-23-3.7.2 止回阀-23-3.8 故障分析与排除-23-3.9
4、 运输-26-3.10 开箱及检查-26-3.11 其他-26-第四章、低温安全阀安装使用说明书-27-4.1 概述-27-4.1.1 使用范围-27-4.1.2 品种，规格-27-4.2 结构特点与工作原理27-4.2.1 结构特点-27-4.2.2 工作原理-28-4.3 技术特性-28-4.4 尺寸，重量-28-4.5 安装-28-4.5.1 安全阀的安装位置-28-4.5.2 安全阀的进口管安装-29-4.5.3 安全阀的排放管安装29-4.6 阀门的操作-29-4.7 日常检修保养-29-4.8 故障分析与排除-30-4.8.1 安全阀泄漏-30-4.8.2 安全阀启闭不灵活-30-
5、4.8.3 安全阀频跳或震颤-31-4.9 运输-31-4.10 开箱及检查-31-4.11 其他-31-第五章、低温三通球阀安装使用说明书-33-5.1 概述-33-5.1.1 使用范围-33-5.1.2 品种，规格-33-5.2 结构特点与工作原理33-5.3 技术特性-34-5.4 尺寸，重量-34-5.5 安装-34-5.6 阀门的操作-35-5.7 日常检修保养-36-5.7.1 日常检查-36-5.7.2 详细检查-36-5.8 故障分析与排除-36-5.9 运输-37-5.10 开箱及检查-37-5.11 其他-37-第六章、低温液体空温式汽化器（增压器）安装使用说明书-38-6
6、.1 概述-38-6.2 技术特性-38-6.2.1 适用介质-38-6.2.2 工作压力-38-6.2.3 汽化-38-6.3 结构特点与工作原理结构说明-38-6.4 材料及工艺-38-6.4 性能-39-6.5 安装-39-6.5.1 到场验收-39-652卸车、吊装及安装-39-6.6 使用和维护说明-39-6.7 空温式汽化器（增压器）运行特性曲线图-40-6.8 操作-41-6.9 其他-41-第七章、电气运行安全规程-42-第一章LNG储罐安装使用（操作）说明书1.1 概述1.2 目前常用的LNG储罐为双层壳体压力容器，是由一个Q345R外壳和一个置于其中的0CW8Ni9内容器组
7、成。内容器用于储存LNG,设计压力WLOMPa,外壳用于保冷，设计压力-0.1MPa,夹层真空度W8Pa（有效容积150立方），填充膨胀珍珠岩，并配有防爆盖。按安装形式分为立式和卧式两种。LNG储罐是按照安全，操作可靠和牢固耐用而设计制造的，在操作LNG储罐时，要严格遵守正确的安全和操作规定，要认真阅读、熟悉、遵循LNG储罐制造单位提供的安装、操作、维护、检修技术手册和本操作说明书。建议我们的客户耍向自己的雇员和客户强调安全和安全操作规定，对于每个操作储罐的人来说，认真阅读本安全章节和手册中列出的所有“警告”和“注意”事项是十分重要的，建议定期回顾这些安全要点。1.3 1.NG储罐到场验收1）
8、储罐运到现场应按制造单位提供的发运清单和验收单，组织业主、监理和施工单位，按相关规范、标准进行验收，并办理验收手续。2）储罐外观验收：外表面油漆涂敷均匀、颜色鲜亮、字迹美观、外表面无磕伤，损坏。3）储罐真空度验收：检查防爆盖，抽真空阀，真空规管保护完好，储罐真空度测量值W8Pa.4）储罐附件验收：按合同双方约定储罐上配置的仪表和阀门等相应附件安装到位，支架固定可靠，并保证运输过程的安全。备品、配件齐全，仪表和阀门等完好，无质量问题。5）技术资料验收：储罐技术资料包括：竣工图，产品质量证明书，强度计算书，安装、操作、维护、检修技术手册。6）储罐出厂时按双方约定装一定的液氮用于氮气封存。7）协助业
9、主到当地锅检所办理储罐监检验收手续。1.3安装1.3.1 卸车及吊装1）储罐运到现场后，应该用足够起吊能力的吊车进行卸车，吊装时立式储罐必须用2台吊车卸车。搬卸，吊运及竖立、安装储罐的正确方法同图示2）储罐运到现场前，应做好储罐放置地点的准备和防护，由于储罐的特殊结构和操作使用的特殊要求，放置地点要进行隔离，未经许可设备、人员不得进入，外露的仪表和阀门等要做防护，并派人看护。在多数情况下，LNG贮罐释易受到损坏。这可能是由于未经允许的人员操作造成损伤，以及有其它设备移入贮罐所在区域所致，也或者二者兼而有之。由于外部暴露，要用栏杆或支架做防护。3）储罐卸车前，应做好一切准备工作，卧式储罐应准备垫
10、木，立式储罐应准备沙袋。4）卸车时储罐吊装的吊点，必须按储罐制造单位提供的储罐吊装吊点，进行吊装。卧式储罐的吊点为上部四个吊耳，立式储罐的吊点为上部的二个吊耳和储罐的下部支座。5）储罐卸至放置地点时，卧式储罐鞍式支下要用垫木垫平，垫稳。立式储罐要用沙袋垫好至少两个以上设备托堆，把储罐放平，托稳。6）立式储罐安装固定在设备基础上之前，为防止翻倒，造成设备损坏，不要将储罐竖立起来。1.3.2 安装就位1）立式储罐安装时，应先将储罐竖立，采用1台主吊车吊立式储罐的上部吊耳,另1台副吊车吊立式储罐的下部支座，主吊车提升、副吊车溜放，缓慢的将立式储罐竖立。2）储罐吊装就位，安装找正，地脚螺栓穿入设备底板
11、螺栓孔锁紧，将垫铁之间点焊。并连接固定储罐静电接地装置。3）LNG储罐的安装要在熟悉储罐结构和用途的人员监督下进行。按照安装要求,所有与储罐相连的现场直立管线和连接处都要做最大操作压力测试，检查是否泄漏。1.3.3储罐管口、仪表及安全装置1）储罐管口：一般储罐上配有7个对外连接的接管口，其管口代号，用途如下：a管口：顶部进液接口，用于卸车时从罐的上部进液。b管口：底部进液接口，用于卸车时从罐的底部进液，也用于储罐的自增压时，出液到储罐自增压汽化器接口。C管口：液体出口，用于出液到主汽化器。d管口：液面计液相接口，接液面计液相接口。e管口：气相出口，用于出气和安全排放，也用于储罐自增压时，从储罐
12、自增压汽化器气相口进气。f管口：液面计气相口，接压力表和气相接口。g管口：液体充满溢流口，用于储罐的测满。卜1管口：远传液相接口。卜2管口：远传气相接口。2）仪表及安全装置：储罐上配有盘式压力表和盘式液面计各一块，并预留远传变送器和远传传压差变送器接口。储罐上配有防爆盖，抽真空阀，真空规管，用途和位置如下：防爆盖：设在储罐外壳的上部，为夹层真空吸附密封，不得随意撬动开启！防爆盖用于保护内置压力容器和真空壳体。真空规管：储罐外壳底部设有一个测真空接口，为测真空仪表接口，不得随意撬动开启！抽真空阀；储罐外壳底部设有一个抽真空堵盖，为夹层真空密封件，不得随意撬动开启！1.4 操作1.4.1 概况本部
13、份介绍了储罐的准备、预充装，气体使用、液体输送及再充装工序。在进行本部份内所包括的任何工序以前，要了解储罐随附手册中的管线简图和说明，熟悉储罐控制装置的位置和功能。1.4.2 贮罐吹扫及预冷储罐在首次使用前必须用干燥氮气进行吹扫及预冷。最大吹扫应相当干最大工作压力的50%,或者至少不低于02MPa这个压力。在吹扫前.，应拧松液位计两端的接头，完全打开液位显示液相阀和液位显示气相阀。检查排放的气流中是否含有水份。如有水份，应继续排放，直到无水份停止排放。并将液位计两端的接头拧紧。并关闭平衡阀，使液位计处于正常工作状态。储罐在首次进LNG时，应用LNG气体置换储罐内的液氮或氮气。先打开出液阀（C管
14、口）排空液氮或氮气，然后关闭出液阀。打开气相阀（e管口），通过卸车台将LNG罐箱内的LNG气体导入储罐内。罐内压力升至0.1-0.2MPa,关闭气相阀（e管口），稳定3分钟，打开出液阀（C管口）排空。如此反复2-3次，置换结束。可用可燃气体检测仪或排空气体取样做点火试验，来检查置换程度。首次进LNG时，要对储罐进行预冷或检查储罐以前预冷的情况，应严格控制进液速度，缓慢操作。先缓慢打开上进液阀（a管口），通过卸车台将罐箱内的LNG导入储罐内，由于LNG入储罐内有一个气化滞后的过程，要仔细必要观察罐内压力升高的速度，进液量一定要小，压力升至0.3MPa时，打开气体排放阀降压，必要时关闭上进液阀。通
