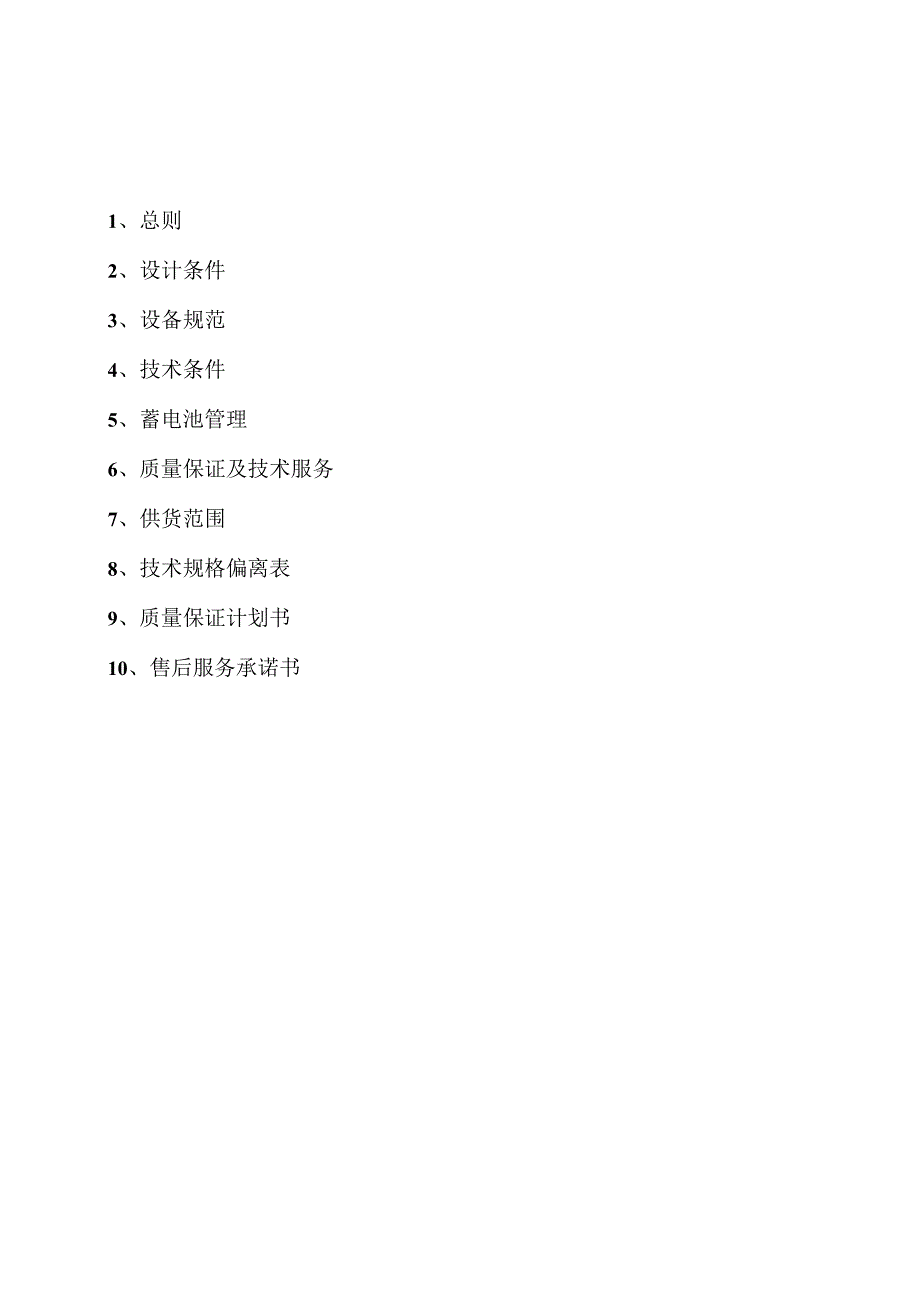

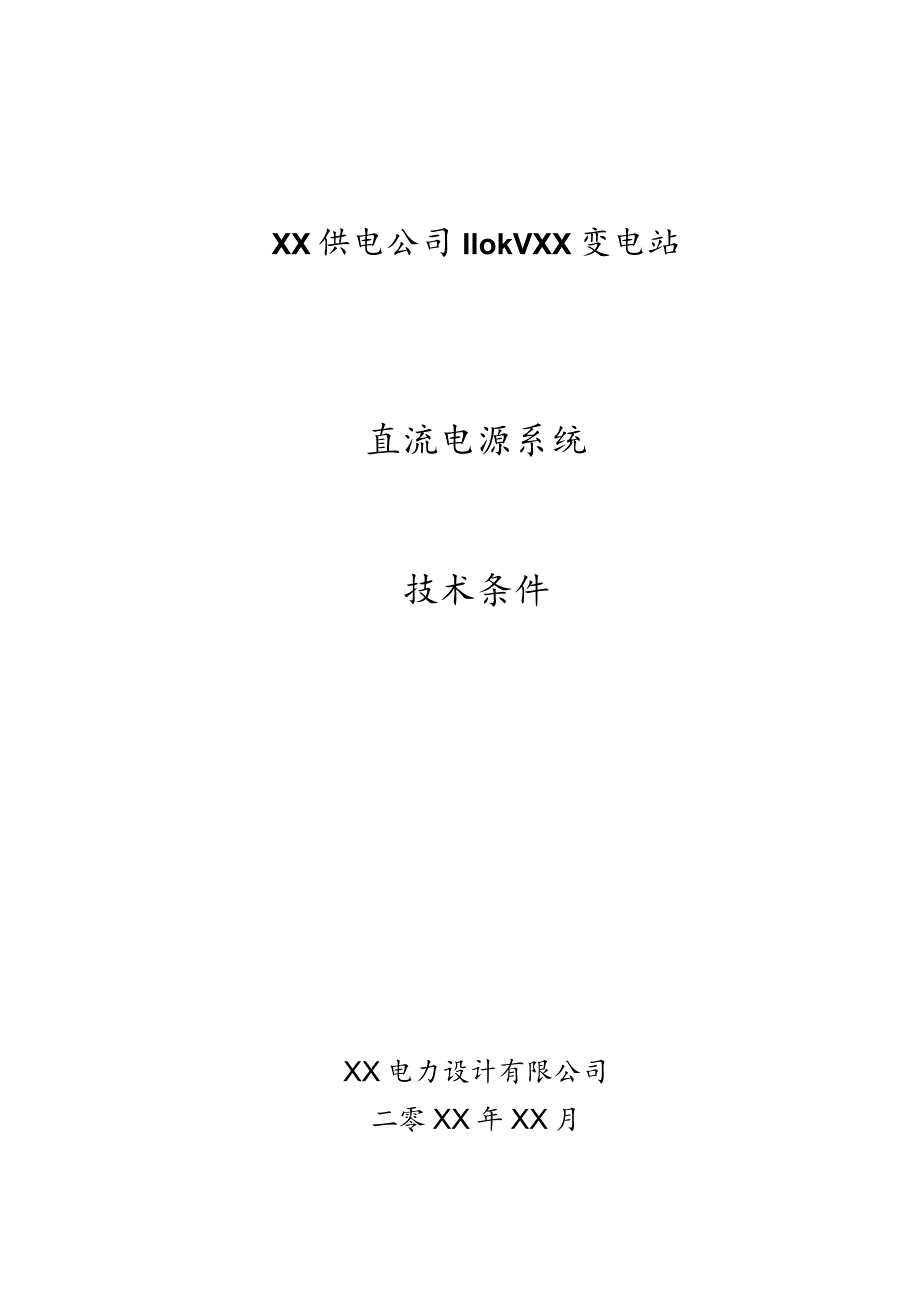

1、XX供电公司IlokVXX变电站直流电源系统技术条件XX电力设计有限公司二零XX年XX月1、总则2、设计条件3、设备规范4、技术条件5、蓄电池管理6、质量保证及技术服务7、供货范围8、技术规格偏离表9、质量保证计划书10、售后服务承诺书1总则1.1 本设备技术规范书仅适用于IlOkVXX变电站高频开关电源直流装置的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合工业标准和本规范书的优质产品。1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的

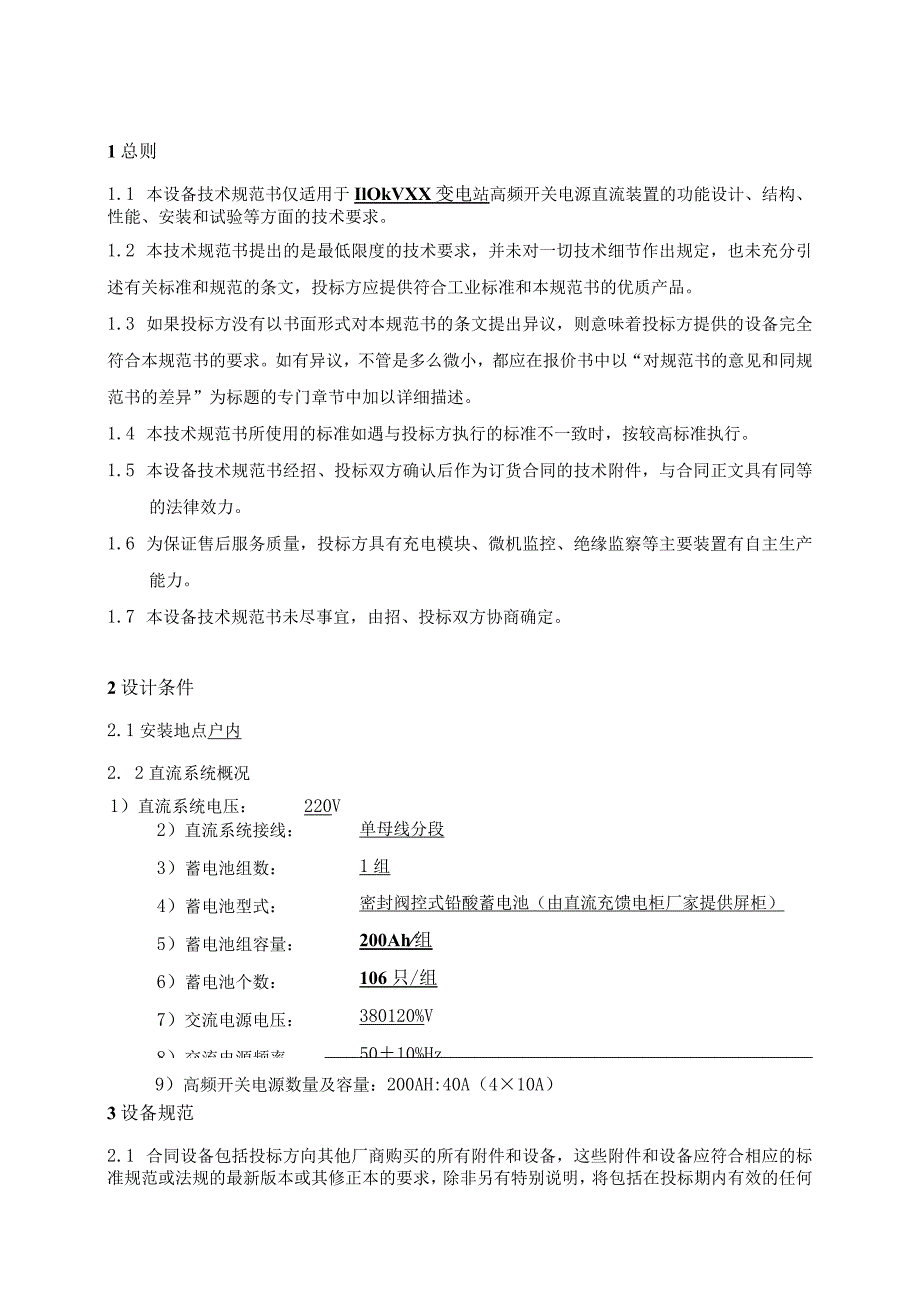

2、设备完全符合本规范书的要求。如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。1.4 本技术规范书所使用的标准如遇与投标方执行的标准不一致时，按较高标准执行。1.5 本设备技术规范书经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.6 为保证售后服务质量，投标方具有充电模块、微机监控、绝缘监察等主要装置有自主生产能力。1.7 本设备技术规范书未尽事宜，由招、投标双方协商确定。2设计条件2.1安装地点户内2. 2直流系统概况1）直流系统电压：220V2）直流系统接线：3）蓄电池组数：4）蓄电池型式：5）蓄电池组
3、容量：6）蓄电池个数：7）交流电源电压：8）交流电源频率：单母线分段1组密封阀控式铅酸蓄电池（由直流充馈电柜厂家提供屏柜）200Ah组106只/组380120%V5010%Hz9）高频开关电源数量及容量：200AH:40A（410A）3设备规范2.1 合同设备包括投标方向其他厂商购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求，除非另有特别说明，将包括在投标期内有效的任何修正和补充。2.2 除非合同另有规定，均须遵守最新的国家标准(GB)和国际电工委员会(IEC)标准以及国际单位制(Sl)标准。如采用合资或合作产品，还应遵守合作方国家标准，当上述标准不一
4、致时按高标准执行。所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织(ISe)和国际单位制(Sl)的标准。3. 3应遵循的主要现行标准下列标准所包含的条文，通过在本规范书中引用而构成本规范书的条文。所示标准均应采用最新有效版本。GB/17478-1998低压直流设备的特性及安全要求DL/T459-2000电力系统直流电源柜订货技术条件DL/T781-2001电力用高频开关整流模块DL/T5120-2000小型电力工程直流系统设计规程DL/T5136-2001火力发电厂、变电所二次接线设计技术规程DL/T5137-2001电测量及电能计量装置设计技术规程3.4当标准、规范之间出
5、现矛盾时，投标方应将矛盾情况提交用户，以便在开始生产前制定解决方案。4技术条件4.1 一般技术性能要求1)所有的元器件必须选用具有生产许可证的合格产品，其性能应符合该元器件技术条件的规定。2)高频开关电源屏应采用GZDW型电力系统新型直流屏。屏体应采用单元模块化全组装封闭式结构。3)直流柜柜体尺寸：800X600X2260(mm),颜色：浅驼色Z44(应向综自厂家购买)。柜体外壳防护等级应不低于IP2X；屏内设备的布置及安装应方便屏外电缆的引入及连接，所有馈线的引出均应连接到接线端子，接线端子电缆截面应满足外部电缆引接的需要。端子排应预留10%o各柜体应设保护接地，设处应有防锈措施和接地标志a
6、、 柜内元器件的安装应整齐美观，屏内元件的布置应便于安装和维护。应考虑散热要求及与相邻元件之间的间隔距离，并应充分考虑电缆的引接方便。b、 直流系统表计的配置符合DL/T50XX中4.4.3的要求，配置交流电压、蓄电池组电压表、控制母线电压表等。直流电压表量程250V或300V。4）高频开关电源的直流输出侧和直流母线的对地绝缘电阻应不小于IOMd其绝缘强度应能承受工频2kV试验电压，耐压Imin后无绝缘击穿和闪络现象。5）馈线回路：控制馈出共二区路（其中：32A4路;20A6路；IOA6路）；合闸回路：合闸馈出共十路（其中：20A2路;40A6路）：应有馈线开关跳闸及状态报警装置（具体配置根据
7、实际作相应调整）6）交流输入、整流模块内均有防雷措施。4.2 高频开关电源技术性能要求D构成：全波整流及滤波器、高频变换及高频变压器、高频整流滤波器。2）每个模块内部应具有监控功能，能不依赖总监控单元独立工作。正常工作时模块应与总监控单元通信，接受监控装置的指令。模块采用PWM调制制式。3）各整流模块在并联运行时应具有自动均流功能，在其额定电流的50%100%范围内，其均流系数应不大于5%。4）任一电源模块故障时应能自动退出并不影响其它模块的正常工作。在各种工作方式下，高频开关电源应能在不影响装置正常运行的情况下更换充电模块，在更换模块的过程中不应对系统产生任何扰动。5）应具有过电流保护功能,
8、保证在负载回路发生短路或高频开关电源的输出电流超过额定值的115%时进行保护，同时发出报警信号。6）应具有过电压保护功能，保证在输出直流电压达到最高直流电压的105%时进行保护，并发出报警信号。7）应具有自动限流功能，当高频开关电源的输出电流超过额定值的112%时，其输出直流电压应呈下垂伏安特性。8）应具有防雷击和谐波电压保护功能，并能保证在输出直流电压达到最高直流电压的105%时进行保护，并发出报警信号。9）应有良好的散热措施，装置为自冷式.4.2.1直流母线电压高于额定值或低于额定值的10%M,应发出电压过高或电压过低报警信号。4.2.2高频开关电源稳流精度：交流输入电压在380V20%范
9、围内变化，充电电压在蓄电池组标称电压的90%145%范围内任一数值上，充电电流在额定值的20%-100%范围内，其稳流精度应不大于0.5%。高频开关电源稳压精度：交流输入电压在380V20%范围内变化，负载电流在额定值的0%100%范围内变化时，输出电压在额定直流电压稳压调节范围的任一数值上，其稳压精度应不大于0.5%o4.2.3高频开关电源在电网电压及负载电流在规定范围内变化时,在浮充电（稳压）状态下电阻性负载两端的纹波电压（有效值）应不大于0.2%；在均衡充电（稳流）状态下电容性负载两端的纹波电压（有效值）应不大于0.5%。4.2.4其他技术指标：高频开关电源的效率93%功率因数0.93噪
10、声45dB（距屏IM处）4. 3微机监控单元微机监控单元是高频开关电源及其成套装置的监控、测量、信号和管理系统的核心部分，装置能根据直流系统运行状态，综合分析各种数据和信息，对整个系统实施控制和管理。微机控制的自动化程序应具有以下功能：a）初充电程序：首先对蓄电池以恒流（0.ICG充电，当电压上升到设定电压时自动转为恒压充电，当恒压充电电流小于整定值（0.01Cl0）时，3小时后发出初充电完毕信号并自动转为浮充电。b）正常充电程序：正常以恒定电压对蓄电池进行浮充电，并能根据蓄电池室环境温度自动对浮充电压进行补偿。c）均衡充电程序：在正常浮充电运行状态下，每间隔312个月（可根据用户要求整定），
11、微机控制高频开关电源自动由浮充电状态转入均衡充电状态。均衡充电时，首先对蓄电池以恒流（0.ICQ充电，当电压上升到系统最高允许电压时自动转为恒压充电，当恒压充电电流小于整定值（0.OlC10）时，3小时后自动返回到浮充电状态。d）交流失电后补充充电程序：当高频开关电源交流失电后恢复供电时，能根据交流失电期间蓄电池的事故放电容量进行补充充电。当失电期间事故放电容量不大于设定值时.，交流恢复供电后自动转为浮充电方式运行；当失电期间事故放电容量大于设定值时,交流恢复供电后按均衡充电程序对蓄电池进行补充充电，在此过程中自动记录对蓄电池的充电容量，当为恒压充电状态且充电容量达到蓄电池放电容量时，自动转为
12、浮充电运行。e）微机监控器应具有控制、测量和故障告警功能。控制功能包括高频开关电源的开/关机、各整流模块的开/关机以及各种运行参数（如各充电方式参数、均充、浮充电压等）的设置等；测量功能包括高频开关电源输入交流电压测量、输出直流电压及电流测量、蓄电池充放电电流测量以及直流母线、蓄电池端电压测量等；告警功能包括输入交流故障告警、整流模块故障告警、输出直流故障告警以及蓄电池端电压过高过低告警等。f）系统还应具有软启停功能（即设备在开机过程中，输出电压的建立是从零伏逐渐上升到额定值的起动过程），避免对电池造成冲击。g）打印功能：故障、运行数据、事件信息、历史告警记录等就地打印。4.3.1直流系统设备
13、的通讯应设置微机监控主单元，负责与高频开关电源的微机监控单元、与直流屏上的绝缘检测装置间的数字通讯，并能通过通信接口与综自系统进行通信，接口标准采用国际标准。通信内容如下：遥控运行、停止、复位、浮充/均充手动选择。遥信可对以下开关量进行监视：高频开关电源交流断开、交流过压、欠压、过流、缺相、缺零线；高频开关电源直流断开、高频开关电源故障及报警；蓄电池断开；控制母线直流电压过高、过低、绝缘下降及接地；馈线开关故障报警:采集所有馈出线开关状态及故障报警信息；电池电压异常及浮充电流异常。4. 4微机绝缘监察装置微机绝缘监察装置其功能为：在线检测直流系统对地绝缘状况（包括蓄电池回路和各个馈线回路），自
14、动检测出故障回路。技术要求：直流系统发生接地或绝缘水平低于定值（可调）时，应发出直流系统接地报警信号。微机绝缘监察装置（包括各馈线上的辅助CT等均安装于直流屏上），应能监视直流母线的绝缘状况，还应能记录并显示发生接地故障的馈线支路的极性、路号、接地电阻值及时间，经直流系统微机监控主单元将信息送入机组DCSo4.5母线调压：应设置一套自动、手动硅链调压装置。5蓄电池管理蓄电池组是直流系统的重要组成部分，它们的状态直接关系到直流系统安全运行，所以对本套直流系统应增加蓄电池检测功能和智能放电装置。通过检测电池内阻，了解蓄电池的状态，消除隐患，确保直流系统的安全。蓄电池设计使用寿命不低于十二年。5.
15、1蓄电池巡检仪直流系统应为蓄电池组配置单只蓄电池运行自动监测装置，通过其巡检功能，实时跟踪蓄电池的充、放电过程，采集各电池的电压、电流、内阻，根据判断标准，进行实时分析、计算，对蓄电池进行监测、打印各电池的状态。5.2蓄电池在线自动活化放电通过微机监控装置监视活化全过程，可自动记录显示并打印电池容量和性能曲线及每半小时的电池状态数据和电池容量。应能配合蓄电池巡检仪，放电时监测每节电池电压、内阻，放电完成后，对放电结果进行记录及打印等。在线自动活化放电应有安防措施，且放电过程中不应产生谐波影响电网质量。5. 3蓄电池主要技术指标IOh率容量：放电终止电压210.8V/单体，容量达到额定容量的100%。Ih率容量：放电终止电压210.5V/单体，容量达到额定容量的55%。最大放电电流：蓄电池按最大电流放电试验时，导电部件不应熔断。蓄电池安全阀要求开启闭合动作可靠，耐酸耐老化性能优越。蓄电池的气密性要求：良好，杜绝发生漏液的隐患。蓄电池静置90天后其容量保存率不低于80%o5.4 蓄电池之间的连接应可靠，并接触良好，外观整洁，无漏放爬酸现象。5.5 各项技术性能指标除满足以上要求外，还应满足Q/HJ2001-95阀控式密封铅酸畜电池企业标准和LSD2-JTGZD系列电
