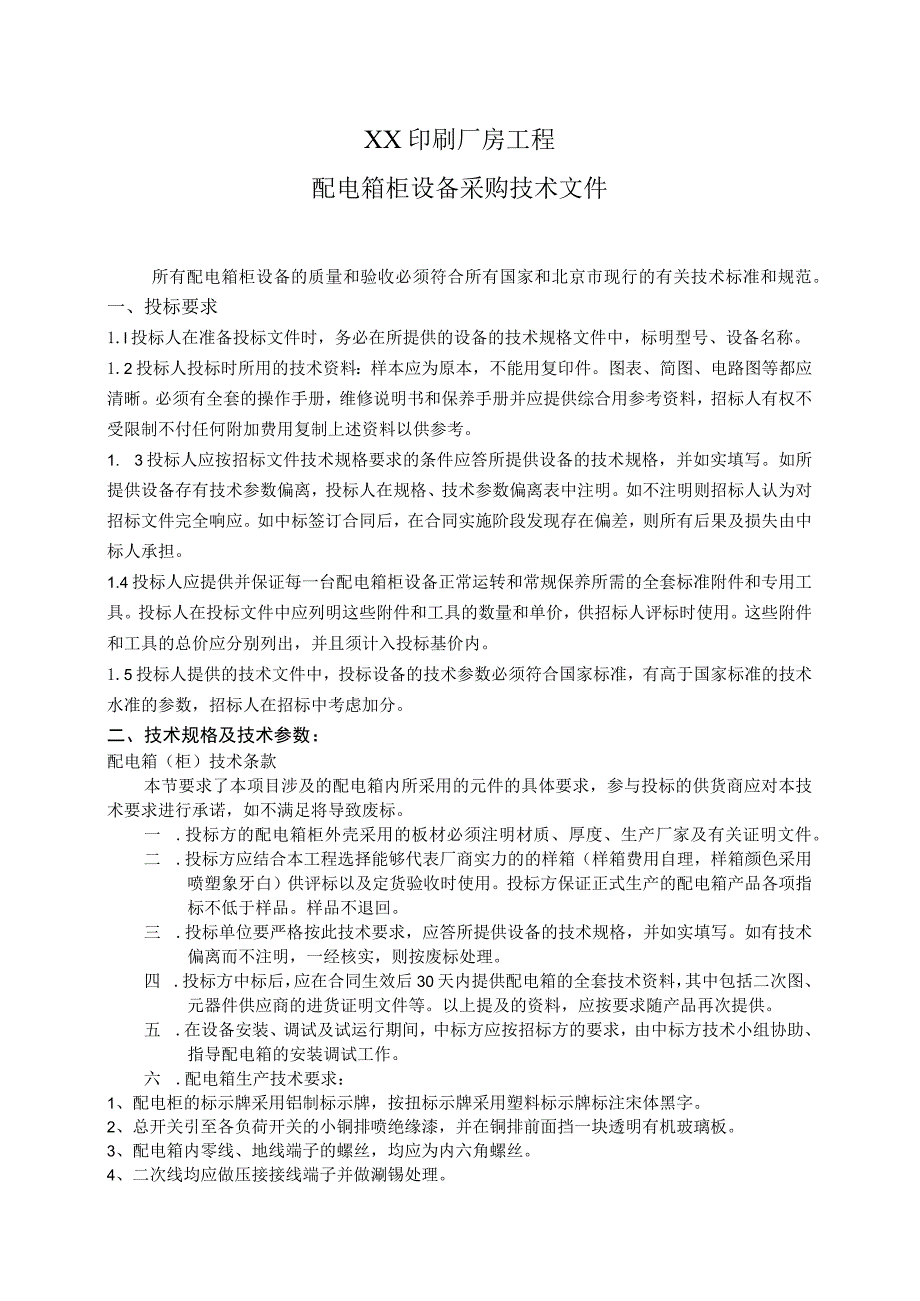

1、XX印刷厂房工程配电箱柜设备采购技术文件所有配电箱柜设备的质量和验收必须符合所有国家和北京市现行的有关技术标准和规范。一、投标要求1.l投标人在准备投标文件时，务必在所提供的设备的技术规格文件中，标明型号、设备名称。1.2投标人投标时所用的技术资料：样本应为原本，不能用复印件。图表、简图、电路图等都应清晰。必须有全套的操作手册，维修说明书和保养手册并应提供综合用参考资料，招标人有权不受限制不付任何附加费用复制上述资料以供参考。1. 3投标人应按招标文件技术规格要求的条件应答所提供设备的技术规格，并如实填写。如所提供设备存有技术参数偏离，投标人在规格、技术参数偏离表中注明。如不注明则招标人认为对
2、招标文件完全响应。如中标签订合同后，在合同实施阶段发现存在偏差，则所有后果及损失由中标人承担。1.4投标人应提供并保证每一台配电箱柜设备正常运转和常规保养所需的全套标准附件和专用工具。投标人在投标文件中应列明这些附件和工具的数量和单价，供招标人评标时使用。这些附件和工具的总价应分别列出，并且须计入投标基价内。1.5投标人提供的技术文件中，投标设备的技术参数必须符合国家标准，有高于国家标准的技术水准的参数，招标人在招标中考虑加分。二、技术规格及技术参数：配电箱（柜）技术条款本节要求了本项目涉及的配电箱内所采用的元件的具体要求，参与投标的供货商应对本技术要求进行承诺，如不满足将导致废标。一 .投标
3、方的配电箱柜外壳采用的板材必须注明材质、厚度、生产厂家及有关证明文件。二 .投标方应结合本工程选择能够代表厂商实力的的样箱（样箱费用自理，样箱颜色采用喷塑象牙白）供评标以及定货验收时使用。投标方保证正式生产的配电箱产品各项指标不低于样品。样品不退回。三 .投标单位要严格按此技术要求，应答所提供设备的技术规格，并如实填写。如有技术偏离而不注明，一经核实，则按废标处理。四 .投标方中标后，应在合同生效后30天内提供配电箱的全套技术资料，其中包括二次图、元器件供应商的进货证明文件等。以上提及的资料，应按要求随产品再次提供。五 .在设备安装、调试及试运行期间，中标方应按招标方的要求，由中标方技术小组协

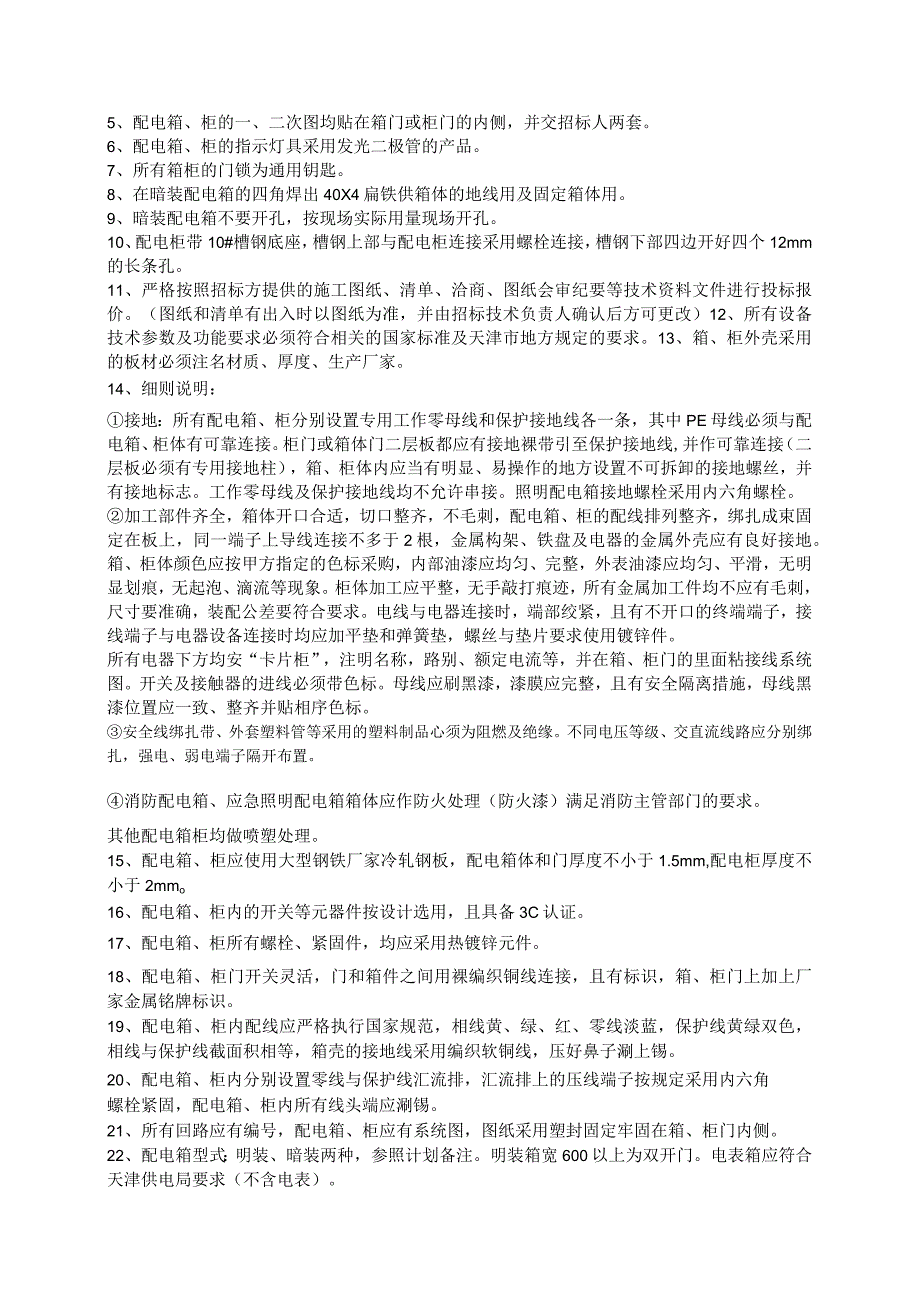

4、助、指导配电箱的安装调试工作。六 .配电箱生产技术要求：1、配电柜的标示牌采用铝制标示牌，按扭标示牌采用塑料标示牌标注宋体黑字。2、总开关引至各负荷开关的小铜排喷绝缘漆，并在铜排前面挡一块透明有机玻璃板。3、配电箱内零线、地线端子的螺丝，均应为内六角螺丝。4、二次线均应做压接接线端子并做涮锡处理。5、配电箱、柜的一、二次图均贴在箱门或柜门的内侧，并交招标人两套。6、配电箱、柜的指示灯具采用发光二极管的产品。7、所有箱柜的门锁为通用钥匙。8、在暗装配电箱的四角焊出40X4扁铁供箱体的地线用及固定箱体用。9、暗装配电箱不要开孔，按现场实际用量现场开孔。10、配电柜带10#槽钢底座，槽钢上部与配电柜
5、连接采用螺栓连接，槽钢下部四边开好四个12mm的长条孔。11、严格按照招标方提供的施工图纸、清单、洽商、图纸会审纪要等技术资料文件进行投标报价。（图纸和清单有出入时以图纸为准，并由招标技术负责人确认后方可更改）12、所有设备技术参数及功能要求必须符合相关的国家标准及天津市地方规定的要求。13、箱、柜外壳采用的板材必须注名材质、厚度、生产厂家。14、细则说明：接地：所有配电箱、柜分别设置专用工作零母线和保护接地线各一条，其中PE母线必须与配电箱、柜体有可靠连接。柜门或箱体门二层板都应有接地裸带引至保护接地线,并作可靠连接（二层板必须有专用接地柱），箱、柜体内应当有明显、易操作的地方设置不可拆卸的
6、接地螺丝，并有接地标志。工作零母线及保护接地线均不允许串接。照明配电箱接地螺栓采用内六角螺栓。加工部件齐全，箱体开口合适，切口整齐，不毛刺，配电箱、柜的配线排列整齐，绑扎成束固定在板上，同一端子上导线连接不多于2根，金属构架、铁盘及电器的金属外壳应有良好接地。箱、柜体颜色应按甲方指定的色标采购，内部油漆应均匀、完整，外表油漆应均匀、平滑，无明显划痕，无起泡、滴流等现象。柜体加工应平整，无手敲打痕迹，所有金属加工件均不应有毛刺，尺寸要准确，装配公差要符合要求。电线与电器连接时，端部绞紧，且有不开口的终端端子，接线端子与电器设备连接时均应加平垫和弹簧垫，螺丝与垫片要求使用镀锌件。所有电器下方均安“
7、卡片柜”，注明名称，路别、额定电流等，并在箱、柜门的里面粘接线系统图。开关及接触器的进线必须带色标。母线应刷黑漆，漆膜应完整，且有安全隔离措施，母线黑漆位置应一致、整齐并贴相序色标。安全线绑扎带、外套塑料管等采用的塑料制品心须为阻燃及绝缘。不同电压等级、交直流线路应分别绑扎，强电、弱电端子隔开布置。消防配电箱、应急照明配电箱箱体应作防火处理（防火漆）满足消防主管部门的要求。其他配电箱柜均做喷塑处理。15、配电箱、柜应使用大型钢铁厂家冷轧钢板，配电箱体和门厚度不小于1.5mm,配电柜厚度不小于2mmo16、配电箱、柜内的开关等元器件按设计选用，且具备3C认证。17、配电箱、柜所有螺栓、紧固件，均
8、应采用热镀锌元件。18、配电箱、柜门开关灵活，门和箱件之间用裸编织铜线连接，且有标识，箱、柜门上加上厂家金属铭牌标识。19、配电箱、柜内配线应严格执行国家规范，相线黄、绿、红、零线淡蓝，保护线黄绿双色，相线与保护线截面积相等，箱壳的接地线采用编织软铜线，压好鼻子涮上锡。20、配电箱、柜内分别设置零线与保护线汇流排，汇流排上的压线端子按规定采用内六角螺栓紧固，配电箱、柜内所有线头端应涮锡。21、所有回路应有编号，配电箱、柜应有系统图，图纸采用塑封固定牢固在箱、柜门内侧。22、配电箱型式：明装、暗装两种，参照计划备注。明装箱宽600以上为双开门。电表箱应符合天津供电局要求（不含电表）。23、配电箱

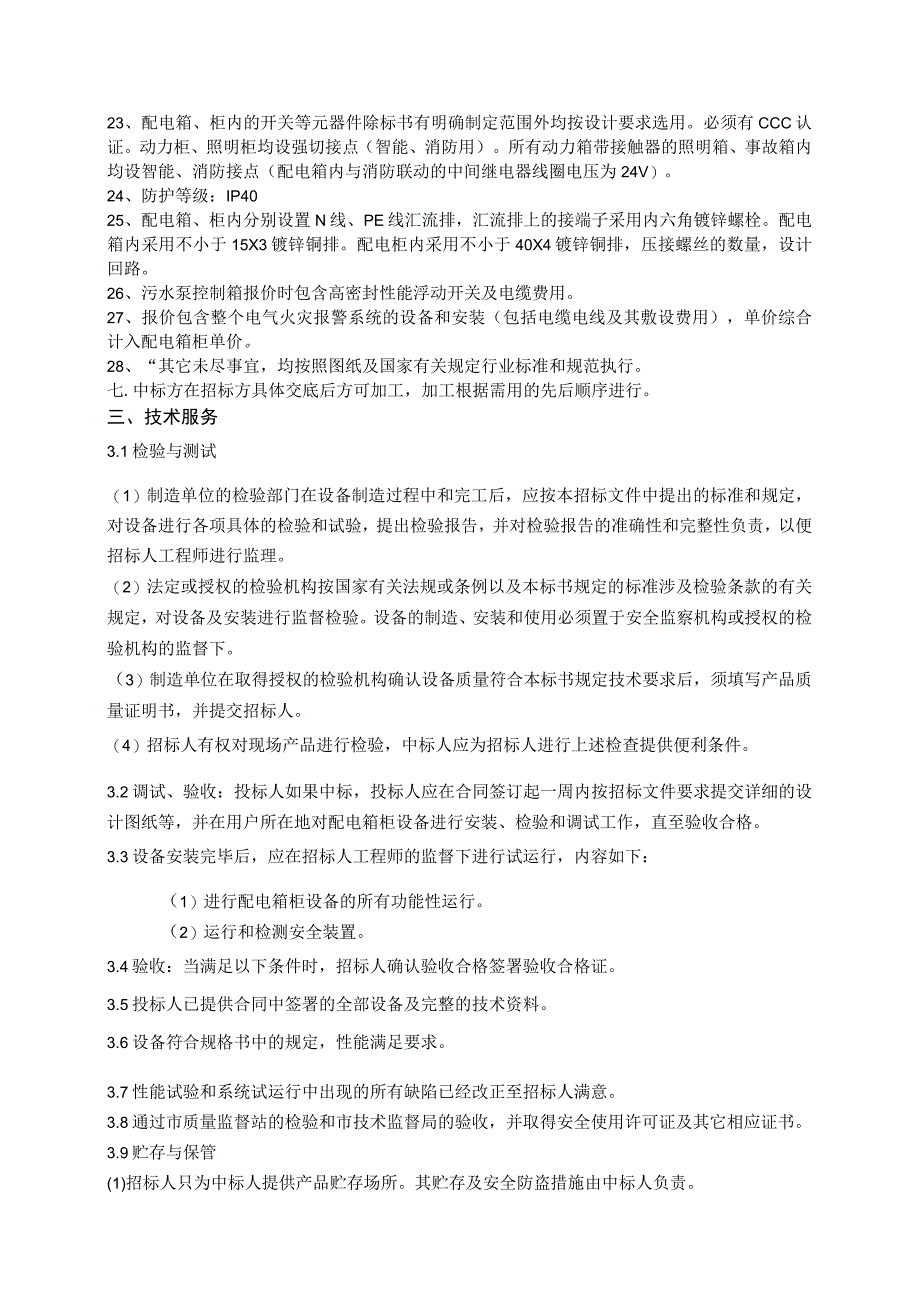

9、、柜内的开关等元器件除标书有明确制定范围外均按设计要求选用。必须有CCC认证。动力柜、照明柜均设强切接点（智能、消防用）。所有动力箱带接触器的照明箱、事故箱内均设智能、消防接点（配电箱内与消防联动的中间继电器线圈电压为24V）。24、防护等级：IP4025、配电箱、柜内分别设置N线、PE线汇流排，汇流排上的接端子采用内六角镀锌螺栓。配电箱内采用不小于15X3镀锌铜排。配电柜内采用不小于40X4镀锌铜排，压接螺丝的数量，设计回路。26、污水泵控制箱报价时包含高密封性能浮动开关及电缆费用。27、报价包含整个电气火灾报警系统的设备和安装（包括电缆电线及其敷设费用），单价综合计入配电箱柜单价。28、“
10、其它未尽事宜，均按照图纸及国家有关规定行业标准和规范执行。七.中标方在招标方具体交底后方可加工，加工根据需用的先后顺序进行。三、技术服务3.1检验与测试（1）制造单位的检验部门在设备制造过程中和完工后，应按本招标文件中提出的标准和规定，对设备进行各项具体的检验和试验，提出检验报告，并对检验报告的准确性和完整性负责，以便招标人工程师进行监理。（2）法定或授权的检验机构按国家有关法规或条例以及本标书规定的标准涉及检验条款的有关规定，对设备及安装进行监督检验。设备的制造、安装和使用必须置于安全监察机构或授权的检验机构的监督下。（3）制造单位在取得授权的检验机构确认设备质量符合本标书规定技术要求后，须
11、填写产品质量证明书，并提交招标人。（4）招标人有权对现场产品进行检验，中标人应为招标人进行上述检查提供便利条件。3.2调试、验收：投标人如果中标，投标人应在合同签订起一周内按招标文件要求提交详细的设计图纸等，并在用户所在地对配电箱柜设备进行安装、检验和调试工作，直至验收合格。3.3设备安装完毕后，应在招标人工程师的监督下进行试运行，内容如下：（1）进行配电箱柜设备的所有功能性运行。（2）运行和检测安全装置。3.4验收：当满足以下条件时，招标人确认验收合格签署验收合格证。3.5投标人已提供合同中签署的全部设备及完整的技术资料。3.6设备符合规格书中的规定，性能满足要求。3.7性能试验和系统试运行
12、中出现的所有缺陷已经改正至招标人满意。3.8通过市质量监督站的检验和市技术监督局的验收，并取得安全使用许可证及其它相应证书。3.9贮存与保管(1)招标人只为中标人提供产品贮存场所。其贮存及安全防盗措施由中标人负责。(2)产品存放于室内时，应有良好的通风及防潮措施。存放于露天时，对包装箱应另设防雨措施，底部应垫以支撑物，防止浸于水中。(3)电气设备必须存放于室内。(4)当存放时间超过6个月时，应检查零部件的完好情况。3. 10质量保证期：配电箱柜设备从验收合格交付使用之日起，到投标人承诺的质量保证期为止。在保质期内正常使用中出现故障由投标人提供免费维修。投标人在接到招标人书面(如传真、信函)反映
13、和电话(用户应记录时间，接电话人姓名、电话号码、内容)反映后4小时内，必须派合格的维修人员到达用户所在地维修或其它方法解决。保质期间更换的部件应保证自更换部件24个月的保修期，厂家须提供维修报告。招标人并提倡投标人以自身的实力对招标人承诺，延长保修期，招标人视为有效的竞争手段。并在评标中，以延长保修期的长短，另行加分。四、技术培训3.1 投标人应根据招标人要求的培训人数、时间、地点，在培训开始前一个月提出推荐的培训计划以取得招标人同意。4. 2在投标人或厂家所在地培训指的是涉及基本原理，操作使用和维修保养等有关内容的培训。5. 3投标人派遣合格的技术人员到招标人所在地对招标人技术人员进行培训。其内容涉及基本原理，操作使用和维修保养等。培训人员的旅差、食宿、培训场地和消耗品及租金等费用均由投标人承担。这些费用应分别列出，并应计入投标价内。
