《材料与焊接规范.docx》由会员分享，可在线阅读，更多相关《材料与焊接规范.docx（1页珍藏版）》请在第壹文秘上搜索。

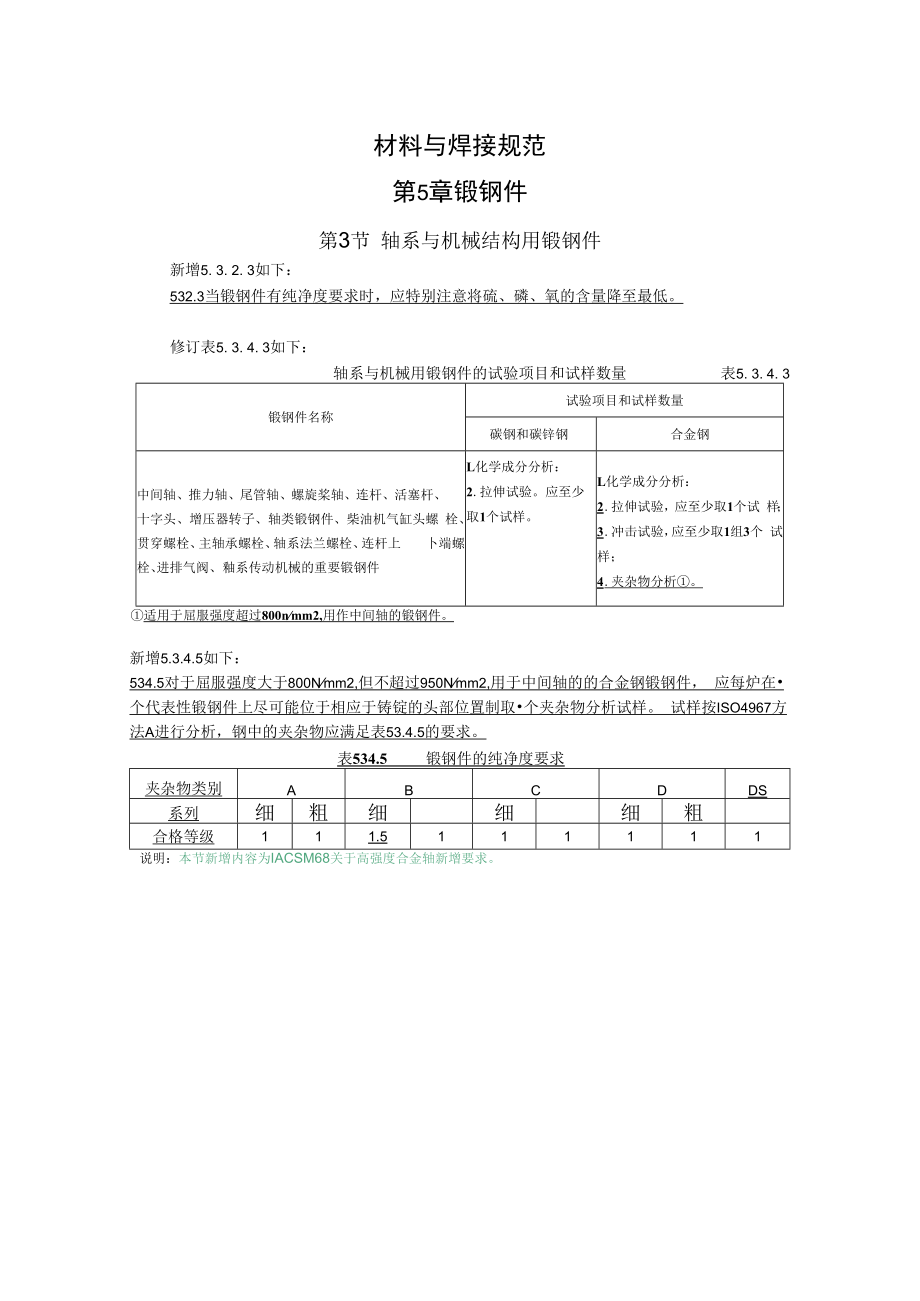

材料与焊接规范第5章锻钢件第3节 轴系与机械结构用锻钢件新增5. 3. 2. 3如下：532.3当锻钢件有纯净度要求时，应特别注意将硫、磷、氧的含量降至最低。修订表5. 3. 4. 3如下：轴系与机械用锻钢件的试验项目和试样数量表5. 3. 4. 3锻钢件名称试验项目和试样数量碳钢和碳锌钢合金钢中间轴、推力轴、尾管轴、螺旋桨轴、连杆、活塞杆、 十字头、增压器转子、轴类锻钢件、柴油机气缸头螺 栓、贯穿螺栓、主轴承螺栓、轴系法兰螺栓、连杆上 卜端螺栓、进排气阀、釉系传动机械的重要锻钢件L化学成分分析：2.拉伸试验。应至少 取1个试样。L化学成分分析：2 .拉伸试验，应至少取1个试 样；3 .冲击试验，应至少取1组3个 试样；4 .夹杂物分析。适用于屈服强度超过800nmm2,用作中间轴的锻钢件。新增5.3.4.5如下：534.5对于屈服强度大于800Nmm2,但不超过950Nmm2,用于中间轴的的合金钢锻钢件， 应每炉在个代表性锻钢件上尽可能位于相应于铸锭的头部位置制取个夹杂物分析试样。 试样按ISO4967方法A进行分析，钢中的夹杂物应满足表53.4.5的要求。表534.5锻钢件的纯净度要求夹杂物类别ABCDDS系列细粗细细细粗合格等级111.5111111说明：本节新增内容为IACSM68关于高强度合金轴新增要求。
